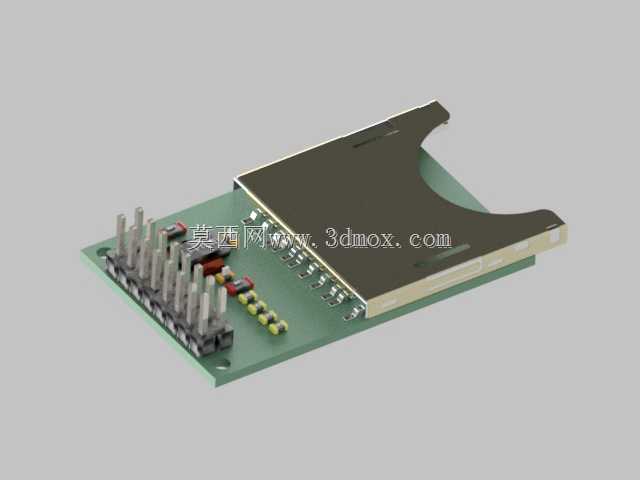

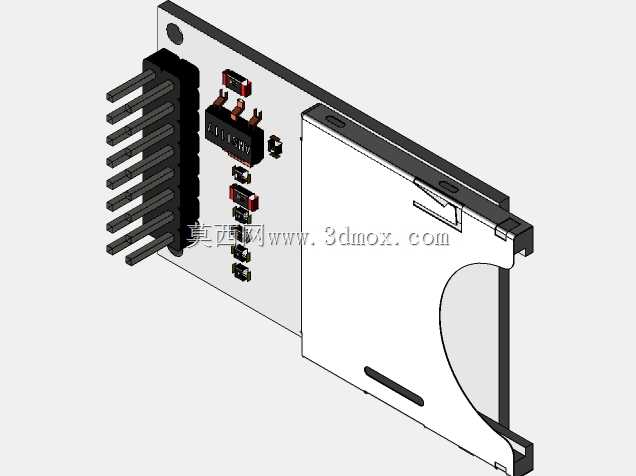

SD卡存储模块电路板结构渲染展示

　　在嵌入式数据采集终端的硬件架构里，外置可插拔存储单元承担着现场运行日志、采样数据包、配置参数备份的落地存储职能，这款SD卡模块正是为适配这类板载扩展需求设计的功能组件。从渲染呈现的结构细节能看到，模块以FR-4材质的绿色印刷电路板为承载基底，板上集成了自弹式SD卡卡座、排针连接座、贴片限流电阻、滤波电容以及电平匹配芯片，所有元件的布局顺着卡座的引脚走向排布，尽可能缩短高速信号的走线长度，降低信号反射与串扰的概率。卡座采用金属屏蔽罩封装，侧边预留的卡扣缺口能在SD卡完全插入后自动锁止，避免设备在振动工况下出现存储卡松脱、接触不良的问题，按压卡体即可触发弹出机构，方便现场运维人员快速更换存储介质。模块的对外接口采用标准2.

　　54mm间距直插排针，引脚定义覆盖SPI与SDIO两种通信模式的接线需求，设计人员在做主板集成时，既可以直接将排针焊接在主控板的预留焊盘上，也能通过配套排母实现插拔式连接，给样机调试阶段的硬件迭代留出足够调整空间。PCB板的四个角位预留了金属化安装孔，孔位间距匹配通用嵌入式外壳的固定柱尺寸，安装时可以用M2规格的铜柱配合螺丝完成锁附，安装孔周边做了露铜接地处理，锁附后能让模块的金属屏蔽层与设备整机地连通，进一步提升电磁抗干扰能力。从实际选型的边界尺寸来看，模块整体长宽控制在常规SD卡的外接适配范围内，卡座突出板面的高度经过压缩，不会占用过多机箱内部的垂直堆叠空间，哪怕是内部空间局促的手持采集设备、小型工业传感节点，也能顺利完成布局。

　　板上的贴片元件全部采用工业级封装，工作温域覆盖常规工业现场的环境温度区间，电平匹配芯片的作用是把主控端的IO电平转换为SD卡通信要求的标准电平，避免不同主控引脚电压不匹配导致的存储卡识别失败、读写不稳定问题。在做三维结构设计时，需要重点核对卡座弹出方向的预留空间，不能在卡体弹出路径上布置其他高耸元件或者壳体筋位，否则会阻碍存储卡的正常插拔；同时排针的焊接面要和主板的元件高度差做好避让，防止焊接后出现模块顶起、接触虚焊的情况。金属屏蔽罩的边缘做了折边处理，既可以强化罩体的结构强度，也能避免装配过程中锋利边缘划伤操作人员或者划破相邻线材。这类模块常被集成在环境监测传感器节点、工业设备数据记录单元、小型物联网网关当中，

　　不需要在主控板上直接焊接贴片SD卡座，就能快速扩展出大容量本地存储能力，降低主控板的布线复杂度与贴片加工难度。渲染效果还原了PCB阻焊层的哑光质感、金属卡座的拉丝纹理、排针的镀镍光泽以及贴片元件的标识细节，结构工程师在做整机装配校验时，可以直接借助这个三维模型核对干涉间隙、安装孔位对位关系，电子工程师也能参考元件布局评估信号走向的合理性，省去自行测绘建模的重复工作量。模块的引脚排列顺序遵循通用SD卡转接板的行业惯例，不需要额外定制转接线材，就能和市面上多数开源硬件主控板直接对接，适配不同开发项目的快速验证需求。
