塑料旋转式注射成型模具结构

　　该套模具面向小尺寸塑料件的注射成型需求，采用旋转式结构布局，核心目的是在有限模架空间内完成型腔切换、合模定位与注射动作的协同。从实际生产角度看，这类结构常见于需要多工位交替作业的精密塑件生产场景，例如带嵌件或局部特征需要侧抽芯的小型功能件。模具在设计时将部分内部机构做了简化处理，便于外部观察主体运动关系，但模板、导向件、锁紧区域和型腔安装位仍保留了完整的工程边界，可用于结构评审、动作演示和方案沟通。

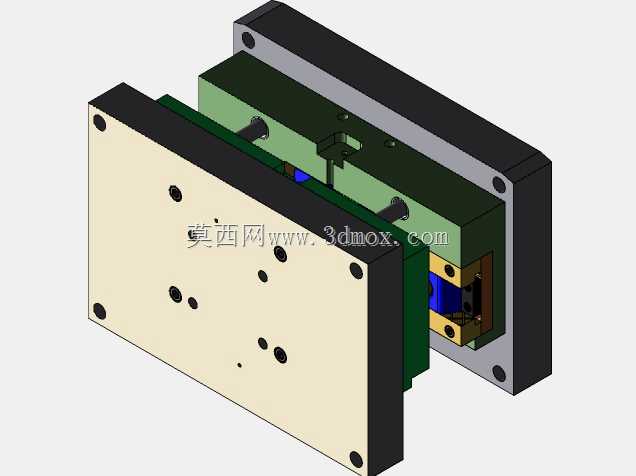

　　整体外形以矩形模板叠加为主，外侧由较厚的定模板和动模板构成承压主体，模板四角布置导柱导套孔，用于合模时的重复定位。板面分布多个螺钉过孔与销孔，螺钉承担模板间的紧固，销孔用于加工和装配时的精确定位。模板厚度方向需要承受注射压力，因此在型腔投影面积对应的区域保留了足够的支撑钢料，避免长期生产后出现模板弯曲或飞边。中部可见分层式模架结构，绿色垫板、支承板与主体模板之间形成容纳推出、导向和旋转传动部件的空间。

　　旋转模具的关键在于工位转换过程中的定位可靠性。模型中可以看到模板侧面预留了传动与锁紧相关的安装区域，内部蓝色、黄色零件对应旋转体、定位块或锁紧组件的位置。实际设计时，旋转中心需要与型腔分布圆保持同轴，各工位到中心的距离应一致，否则会导致不同型腔充模条件差异。定位元件通常需要承受合模时的侧向力，因此配合面要具备足够硬度和接触面积；若定位间隙过大，塑件容易出现错型、壁厚不均或分型面压伤。

　　浇注系统应结合塑件产量和外观要求布置。若采用侧浇口，加工和去除浇道较方便，但会在塑件外侧留下浇口痕迹；若采用点浇口，则需要考虑双分型面或热流道方案，模具复杂度会提高。对于旋转式多工位模具，流道布置还要避免与旋转机构发生干涉，并保证各型腔在注射时压力传递均衡。冷却系统则需沿型腔轮廓就近设置，水路距离型腔表面不宜过近，以防密封失效或局部温差造成收缩不一致；同时要避开导柱、螺钉、顶杆和旋转定位元件。

　　推出机构的设计取决于塑件留模方向。若塑件在开模后包紧在型芯一侧，可通过顶板、顶杆或推套将其平稳顶出；顶出力作用点应靠近包紧力较大的区域，避免顶白、顶穿或塑件变形。由于该模具带有旋转工位，推出元件在复位后必须低于分型面，并与旋转体保持安全间隙，防止转位时发生碰撞。合模前通常需要设置复位杆或先复位机构，确保滑块、顶杆和旋转部件全部回到安全位置。

　　安装边界方面，模具外形需与注塑机拉杆间距匹配，总厚度要落在设备允许的最小、最大模厚范围内。定位环、浇口套位置应与注塑机喷嘴中心对正，顶出孔位置要适配设备顶棍布局。吊运时需在模板外侧设置可靠吊环孔，起吊重心尽量靠近模具几何中心。模型展示的分层结构也提示了装配顺序：先完成主体模板与导向件的研配，再装入旋转核心和定位元件，最后调整推出行程与锁紧间隙。这样处理后，模具既能满足连续注射生产的稳定性要求，也便于维护时快速检查易损部位。
