Trendnet单天线路由器结构设计

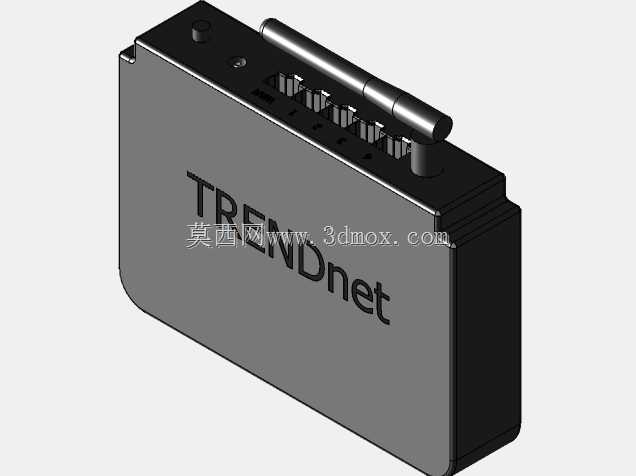

　　该三维结构完整还原了小型有线路由器的硬件布局与壳体特征，可直接用于网络设备的结构校核、安装空间评估与周边配套设计。设备主体采用长方体卧式壳体，边角做圆弧过渡处理，正面印有品牌标识，视觉识别清晰；顶部布置一根可转动的柱状外置天线，天线根部与壳体转轴连接，能够根据信号覆盖需求调整俯仰角度，适配不同摆放环境。壳体侧面预留多组网口开孔，开孔位置与内部PCB板接口对位准确，可满足WAN口、LAN口等常规有线接入需求，同时顶部保留状态指示灯开孔与复位按键位置，符合家用及小型办公网络设备的常规接口配置逻辑。从结构设计角度看，上下壳采用分模装配思路，侧壁预留卡扣与螺丝柱位置，既能够保证壳体装配后的贴合强度，也便于生产阶段的快速组装与后期维护拆解。

　　外壳壁厚均匀，转角处做加强筋处理，可降低注塑成型过程中的缩水、变形风险，同时提升壳体抗挤压能力。天线转轴处的限位结构经过空间校核，转动过程中不会与壳体边缘发生干涉，转动阻尼区间设置合理，调整角度后可保持姿态稳定，不会自行滑落。在实际应用场景中，这类路由器常部署于家庭弱电箱旁、办公室桌面、机柜浅层安装位或小型门店的收银区域，用于完成宽带拨号、局域网数据转发与多设备有线接入。卧式摆放的底面平整，可直接放置于桌面或层板上，也可通过背部预留的挂孔固定于墙面，充分利用垂直空间，避免桌面杂乱。模型对安装边界的还原较为细致：设备后侧接口与墙面或机柜立柱之间需预留至少网线水晶头插拔所需的直线空间，天线转动范围内不能紧贴遮挡物，

　　否则会影响信号辐射角度；设备底部与支撑面之间预留细微散热间隙，可保证长时间运行时内部热量自然散出，避免积热导致网络稳定性下降。接口排布遵循常规网络设备的使用习惯，网口间距充足，相邻插头插拔时不会互相干扰，复位按键采用内凹设计，可避免日常擦拭或摆放过程中误触。对于结构设计从业者而言，该模型可用于参考小型通讯终端的壳体分模方式、接口开孔避让逻辑与天线转轴的空间布局；对于设备选型人员，可直接将其导入装配环境，核验弱电箱、机柜层板或桌面工位的剩余空间是否满足摆放与接线要求，提前预判网线弯折半径、天线调整空间等容易被忽略的安装细节。整体结构没有冗余复杂的异形特征，加工工艺性良好，兼顾了生产制造成本与实际使用中的耐用性需求。
