大跨度钢结构仓库承重框架

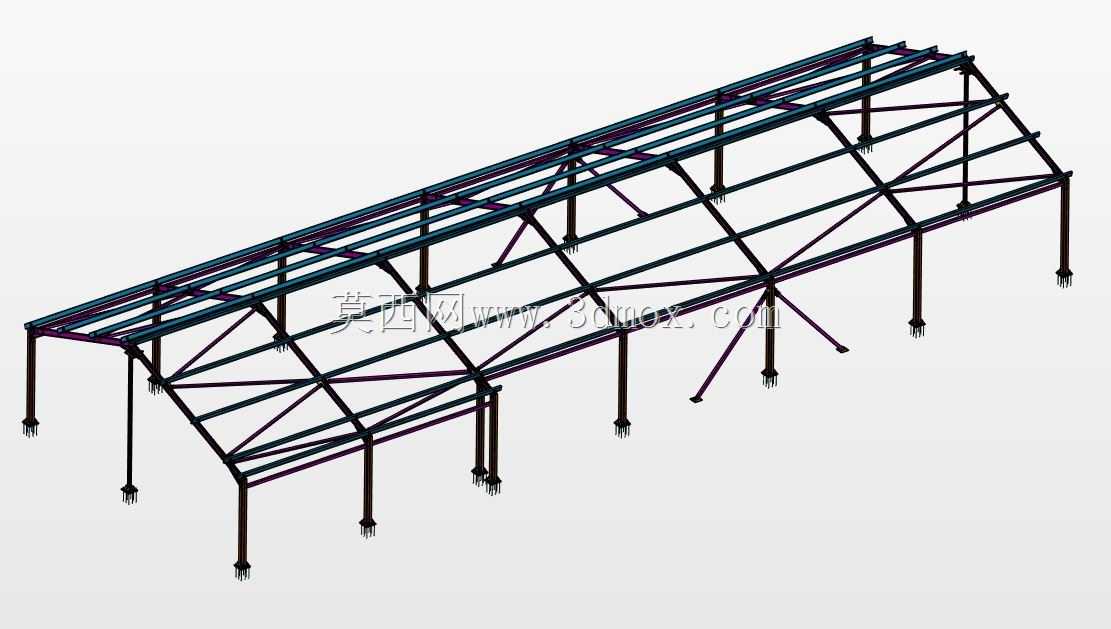

　　这套三维结构呈现的是一座用于仓储空间的钢骨架承重体系，整体由多排竖向立柱、纵向主梁、横向联系梁以及斜向支撑共同组成，形成沿长度方向连续延伸的排架式受力框架。模型重点表达杆件之间的空间关系与节点连接逻辑，可用于结构方案比选、施工交底、构件预制加工以及后续围护系统的配套设计。

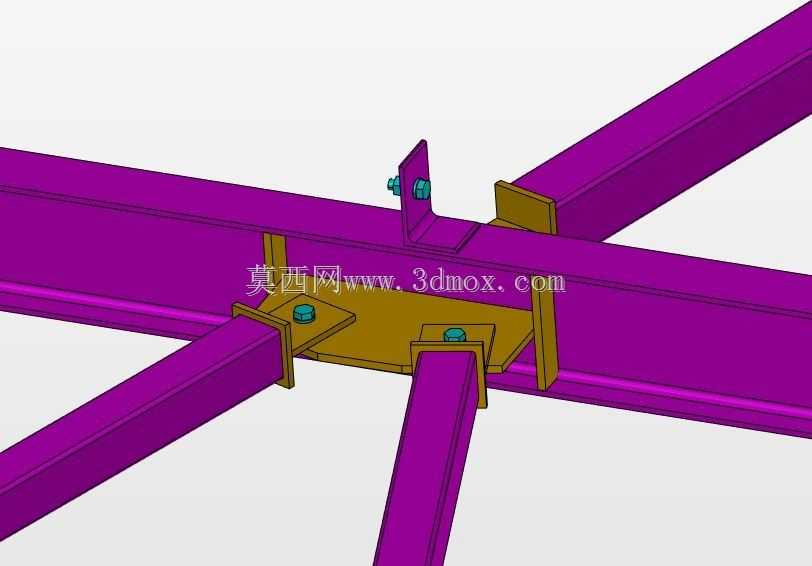

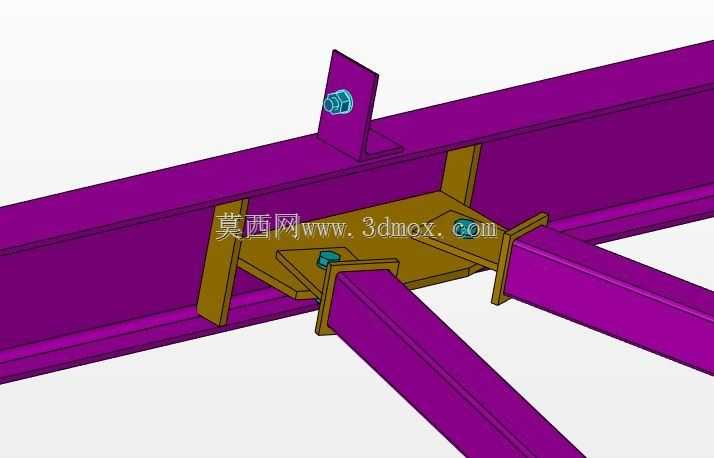

　　从实际使用角度看，这类框架主要承担屋面荷载、风雪荷载、积灰荷载以及可能的悬挂设备荷载，并将力沿梁系传递至立柱，再由柱脚扩散到基础。立柱沿纵向等距布置，形成稳定的柱网；柱顶之间设置通长主梁，保证各榀框架在纵向协同工作。屋面区域布置了多道平行梁与交叉腹杆，使屋盖在平面内具备足够刚度，避免局部杆件失稳或产生过大挠度。斜撑分布在柱间与屋面区域，用于抵抗纵向水平力，减少结构在风荷载或偶然偏心作用下的侧移。

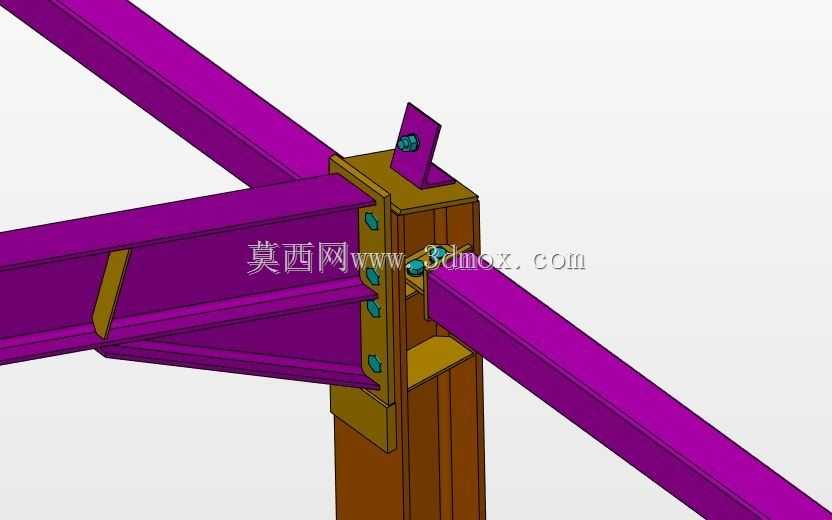

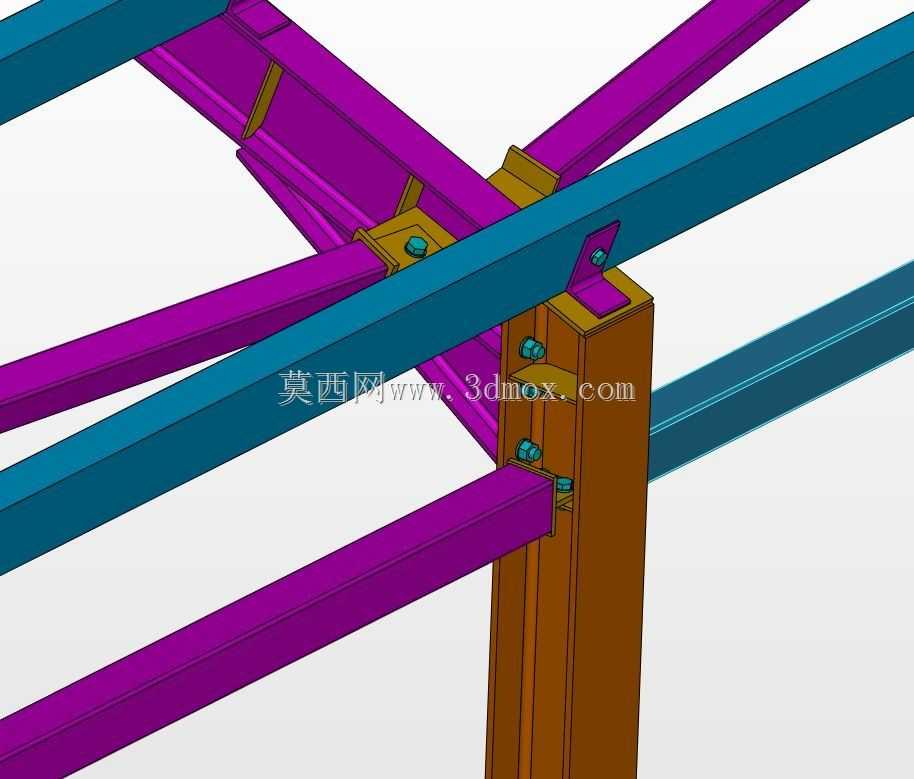

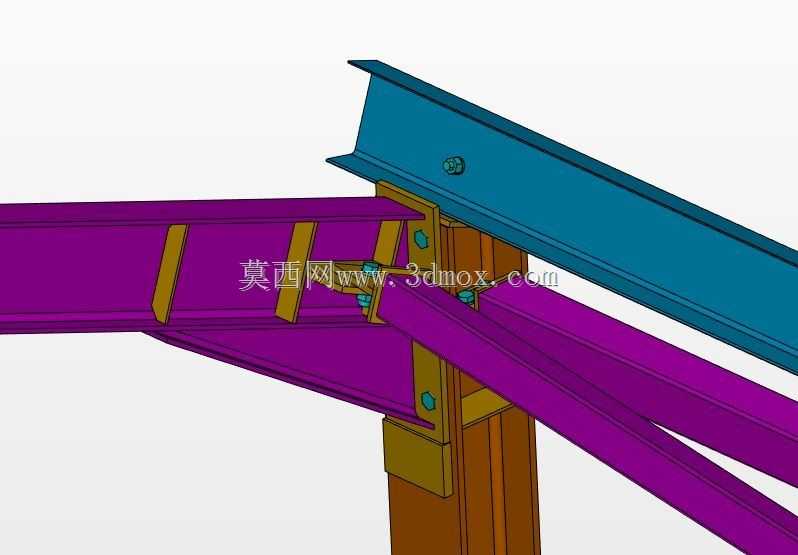

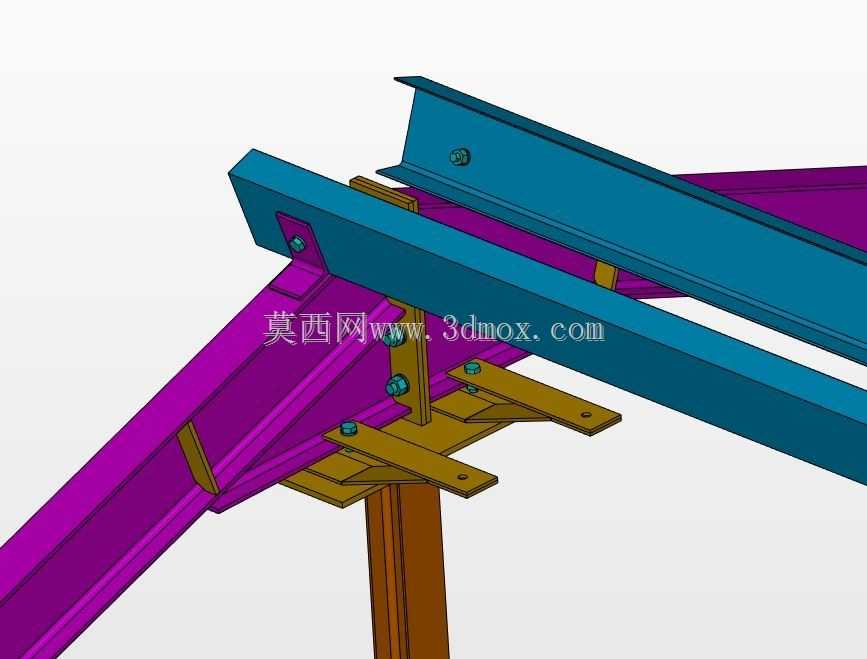

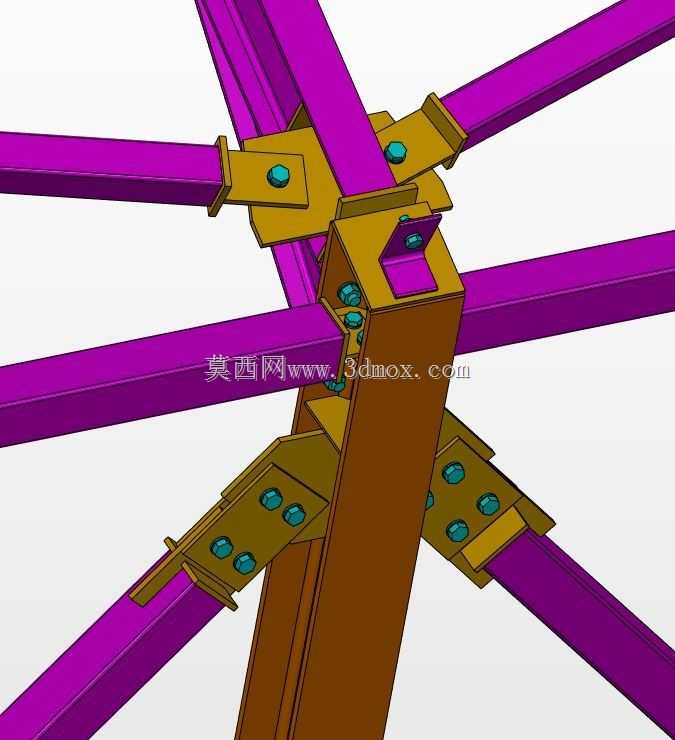

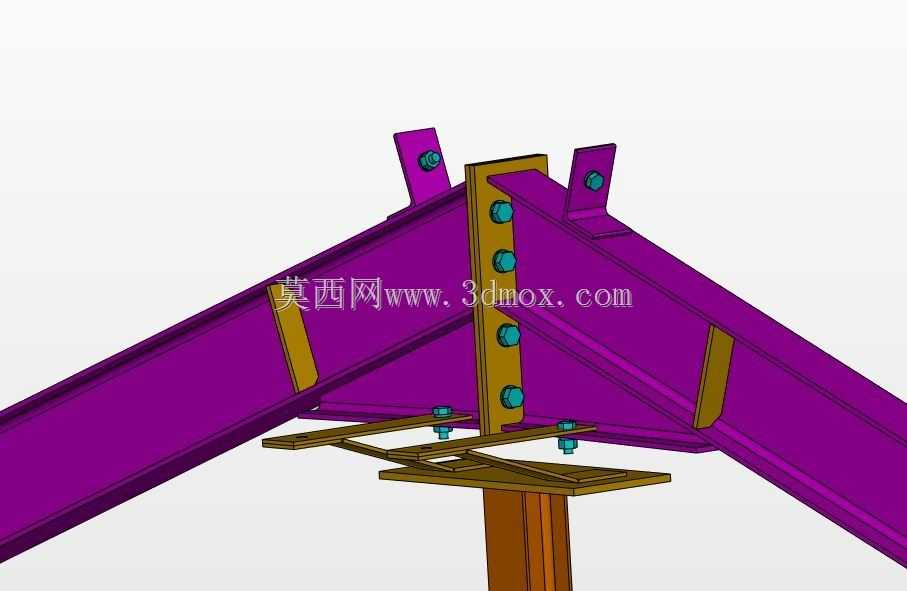

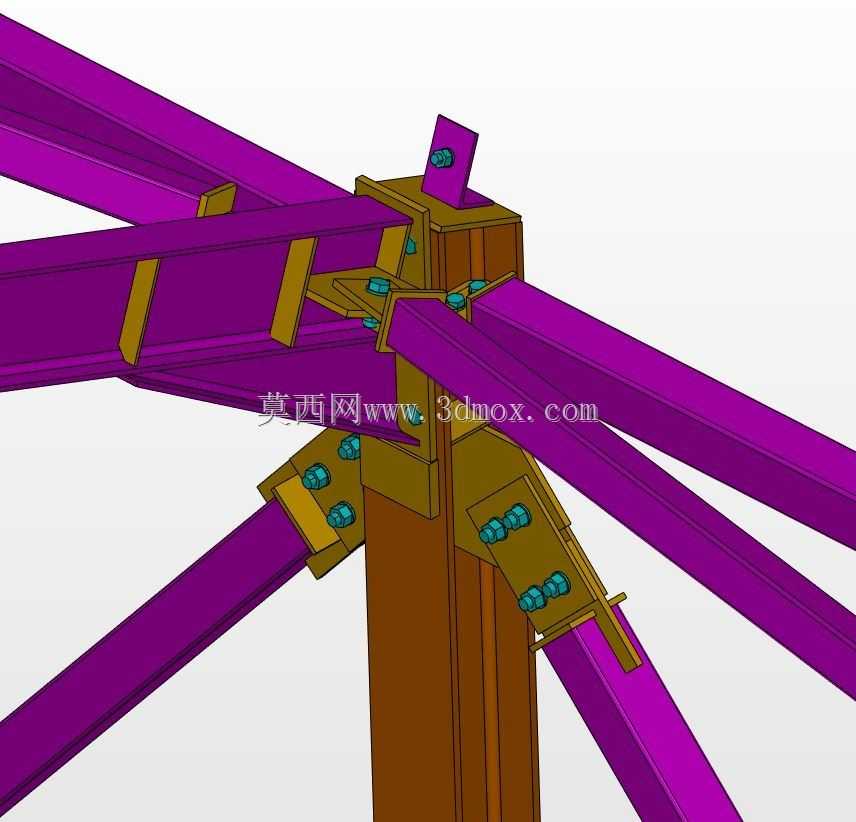

　　设计思路上，模型没有追求复杂的建筑造型，而是把重点放在传力路径清晰、构件便于加工和现场拼装三个方面。立柱采用细长截面，适合承担轴向压力；梁与柱之间通过节点板或连接件形成刚性或半刚性约束，具体做法可根据工程计算进一步确定。斜向支撑与主构件形成三角形稳定单元，能够有效提高整体抗侧刚度。对于仓库类建筑而言，这种布置方式能够在满足净空要求的同时控制用钢量，也便于后期在柱间布置货架、输送线或检修通道。

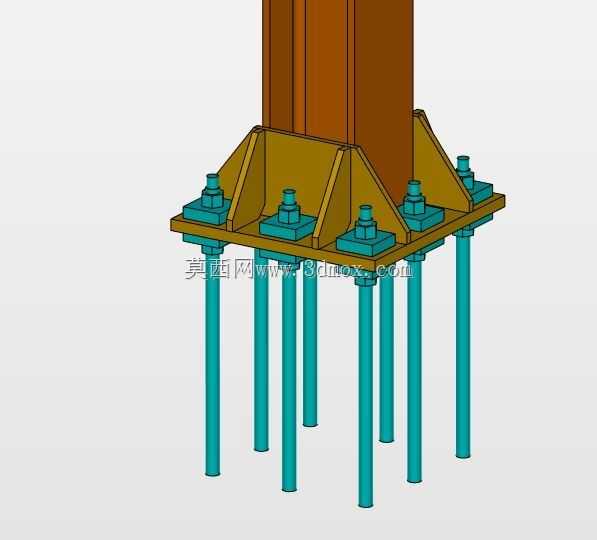

　　外形与安装边界方面，框架沿长度方向展开，跨度方向由两侧立柱支撑起坡或平屋面轮廓。柱脚预留了与基础连接的锚固位置，安装时需要先复核基础顶面标高与轴线偏差，再逐根吊装立柱并临时固定。主梁安装应从中间稳定区段向两侧推进，配合临时支撑保证几何尺寸，随后安装联系梁和柱间支撑，形成稳定空间体系后再进行最终紧固。屋架杆件的拼装需控制对角线偏差、柱顶高差和梁端错位，避免附加内力集中在个别节点。

　　在工程应用中，这类钢框架不仅适用于普通原料仓库、成品库和周转堆场，也可经过截面验算后扩展到小型车间、料棚、临时仓储罩棚等场景。三维模型能够直观展示杆件碰撞、支撑走向和节点密集区，帮助设计人员在建模阶段发现二维图纸中不易察觉的空间冲突。对于施工人员，它可以作为吊装顺序、临时加固措施和现场拼装定位的参考；对于结构工程师，则可在此基础上进一步施加荷载组合，校核杆件强度、长细比、整体稳定和节点连接承载力。

　　需要注意的是，模型展示的是主体钢骨架方案，实际工程中还需配合屋面板、檩条、天沟、拉条、柱间支撑节点、地脚锚栓和防腐防火涂层等细部设计。不同地区的风雪压、抗震设防烈度、场地土条件以及仓库内部堆载方式都会影响构件截面和支撑布置，因此在落地前应完成完整的结构计算与施工图深化。
