预应力三角桁架柱销接节点构造

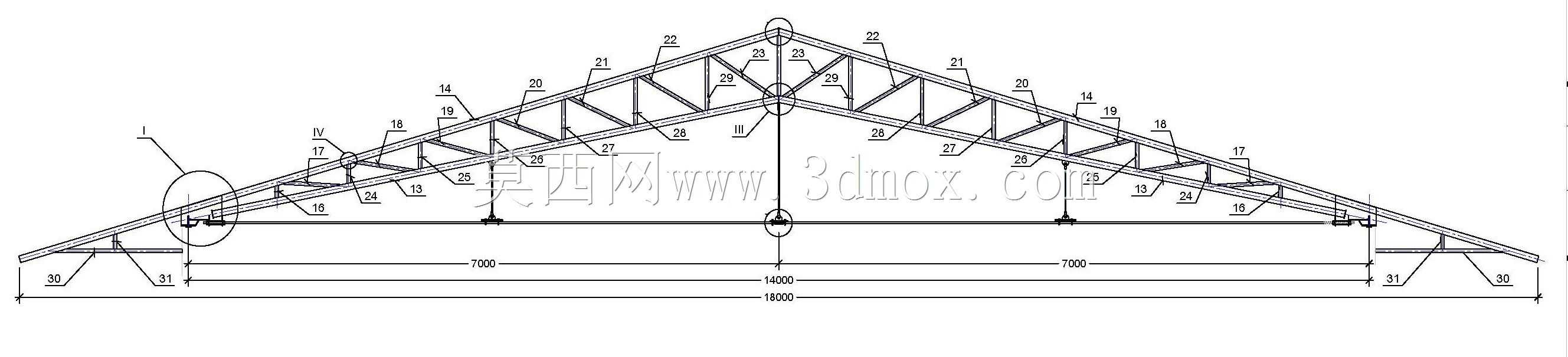

　　该节点模型呈现的是大跨度剪刀形桁架与竖向柱体之间的柔性连接构造，核心作用在于释放桁架端部因温度变形、活载挠度以及预应力张拉产生的转动约束，同时可靠传递上弦杆的轴力、剪力与下拉杆形成的预加力。在18m跨度的通廊、栈桥、屋面支撑或轻型廊道结构中，这类节点常位于柱顶与桁架上弦的交接位置，若采用完全刚接，弦杆在支座附近会产生明显附加弯矩，端部焊缝和螺栓群容易在反复荷载下出现疲劳；而采用销轴式柔性接头后，桁架可绕销轴产生微小转动，结构受力更接近铰接桁架的计算假定，柱身所受弯矩也能控制在较低水平。

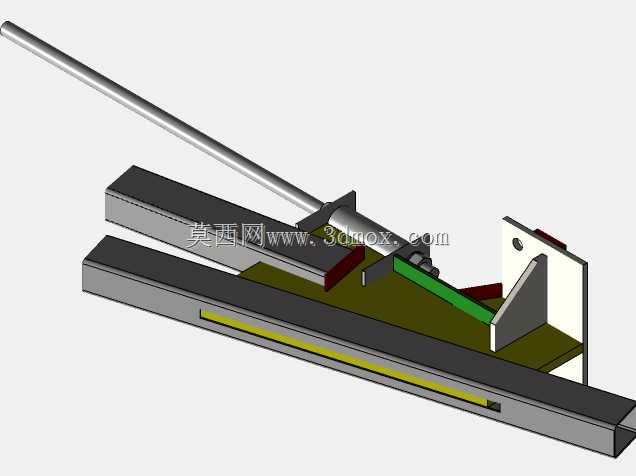

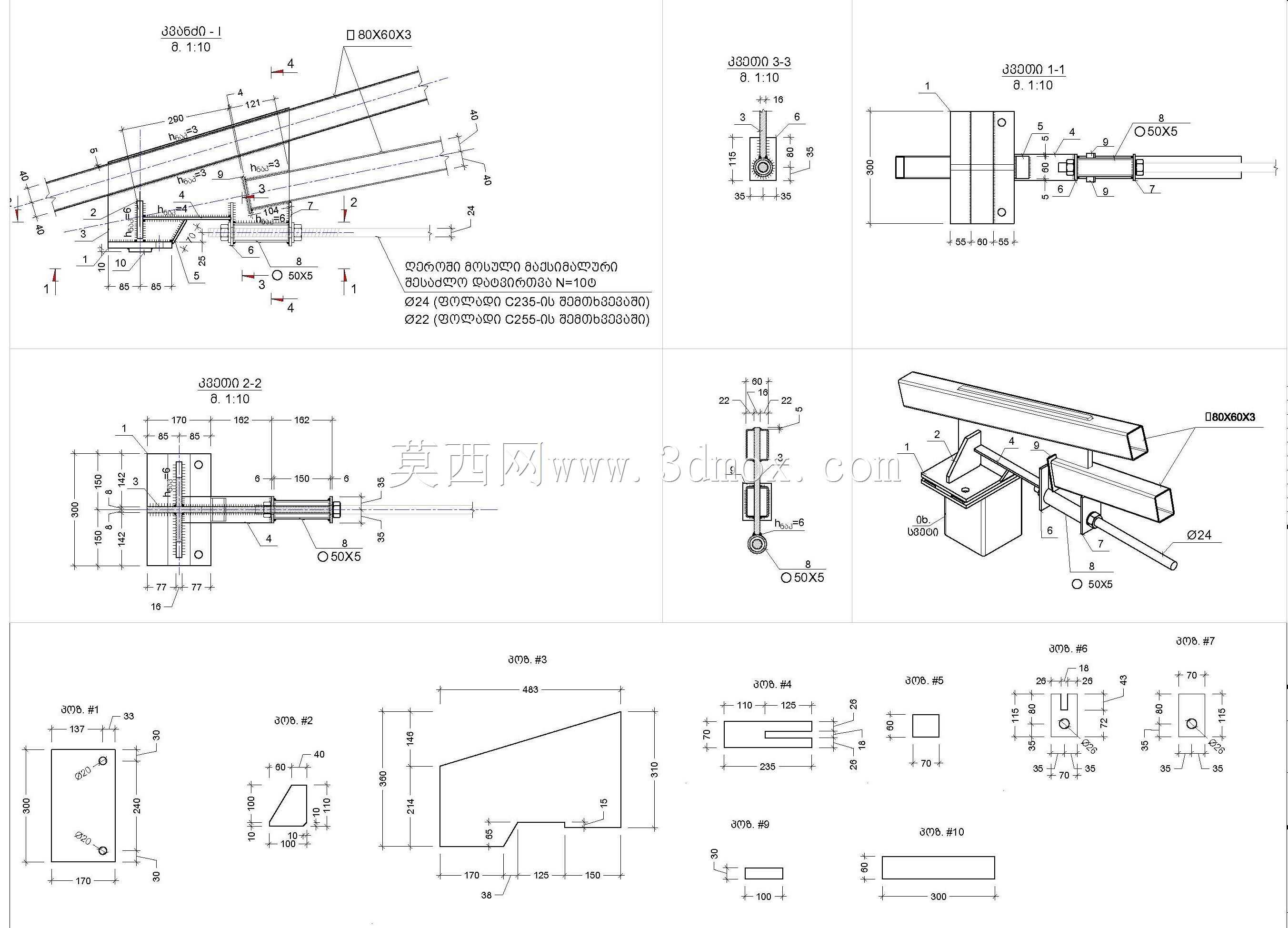

　　从构造组成看，节点包含柱顶埋件、两块竖向支承耳板、贯穿销轴、上弦杆端封板、加劲肋、下拉杆锚固座以及侧向定位挡板。上弦杆采用双槽钢或H形截面对扣布置，端部通过封板和横向加劲肋将轴力扩散至耳板接触面；销轴穿过耳板与弦杆端板，承担主要剪力。下拉杆位于桁架下侧，张拉后对整个桁架形成向上的等效卸载力，可显著减小跨中弯矩和挠度，这也是“预应力三角形桁架”名称的来源。模型中绿色杆件即为下拉杆的示意，其端部通过螺母或锚具固定在节点延伸出的承托板上，张拉力的方向与桁架几何轴线形成偏心，从而在节点区产生可控的反弯矩。

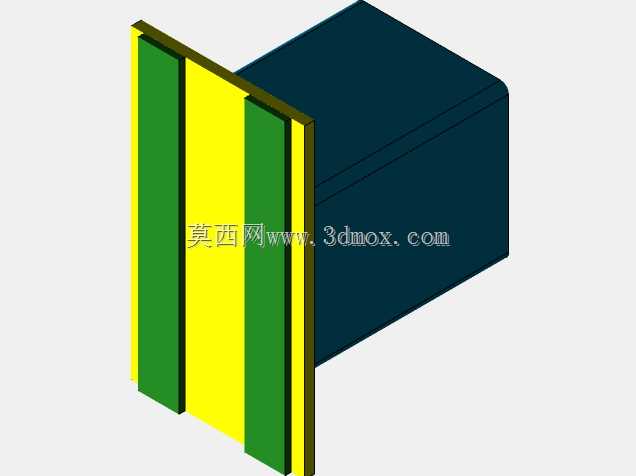

　　设计这类节点时，首先要明确销轴的受力边界。销轴并非普通螺栓，它受弯、受剪且与孔壁存在局部承压，直径需按双剪或单剪工况验算，并考虑长期使用后的转动磨损。耳板厚度则要根据孔壁承压和板件撕裂确定，外伸长度不宜过短，否则端部净截面破坏会先于销轴屈服。弦杆端部加劲肋的布置直接影响力流传递：若仅靠封板传力，槽钢腹板在销轴压力下可能出现局部凹陷，因此模型中在弦杆内部对应销轴位置设置了横向加劲，并在上下翼缘间布置竖向肋，把集中力分散到整个截面。

　　安装边界方面，柱顶支承面需要预留足够的水平长度以容纳两块耳板和侧向挡板，弦杆就位后销轴从一侧穿入，另一端设置开口销或锁紧螺母防脱。由于桁架整体跨度较大，现场吊装时通常先将节点在地面与桁架端部预拼装，确认销轴孔同轴度后再整体起吊；若孔位偏差过大，强行打入销轴会造成初始卡阻，使用阶段无法自由转动。下拉杆的张拉应在桁架就位并完成主要恒载施加后进行，张拉力需分级控制，避免单侧过张拉导致节点侧向偏移。模型中侧向挡板与弦杆之间留有微小间隙，既限制桁架平面外位移，又不阻碍平面内转动，这种间隙取值通常根据加工精度和温度变形量确定。

　　在三维建模过程中，该类节点需要特别处理装配关系与干涉检查。销轴与孔采用间隙配合，耳板间距要大于弦杆端板厚度并预留垫圈空间；下拉杆锚固座的焊缝位置不能与柱顶加劲肋冲突。通过剖切和转动检查，可以发现弦杆内部加劲肋是否遮挡销轴穿入路径，以及张拉螺母是否有足够的扳手操作空间。对于结构工程师而言，这种模型不仅用于外观展示，更可直接导出关键件尺寸进行强度复核；对于施工人员，则能直观理解穿轴、张拉和侧向固定的先后顺序。整体构造简洁、受力明确，体现了大跨度桁架支座“强节点、弱约束”的设计思路。
