多向螺纹孔空间网格球节点结构

　　该类球节点主要用于大跨度空间网格结构的杆件汇交部位，常见于会展中心屋面、航站楼穹顶、干煤棚罩棚、采光中庭、工业管廊支架以及模块化展陈骨架等场景。在实际工程中，单根球节点往往需要同时承接来自多个空间方向的圆管或方管杆件，将轴力、弯矩和安装偏差集中传递到节点核心区，因此球体本身的孔位角度、螺纹深度和端面贴合度直接决定整套网格的装配精度。

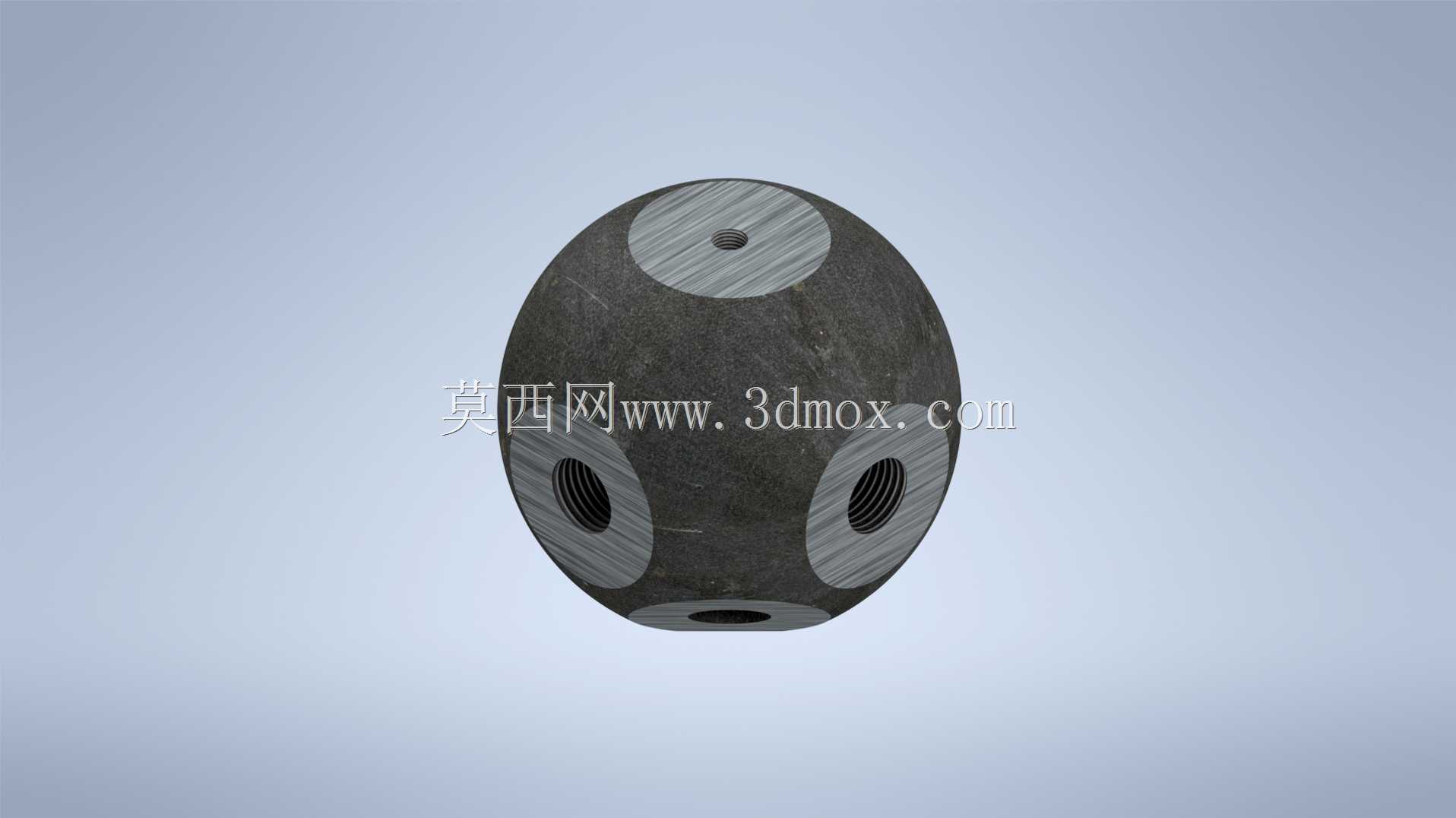

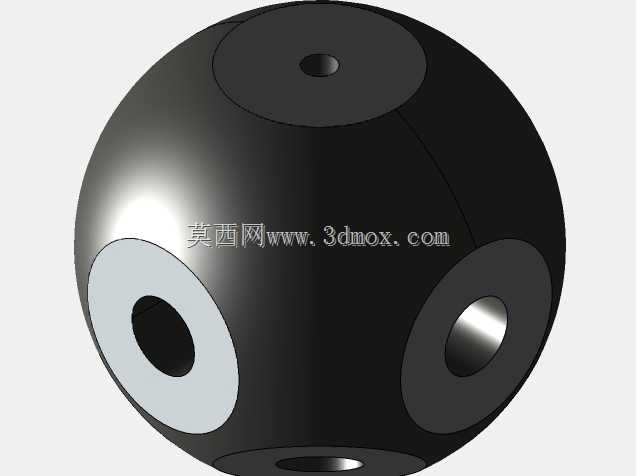

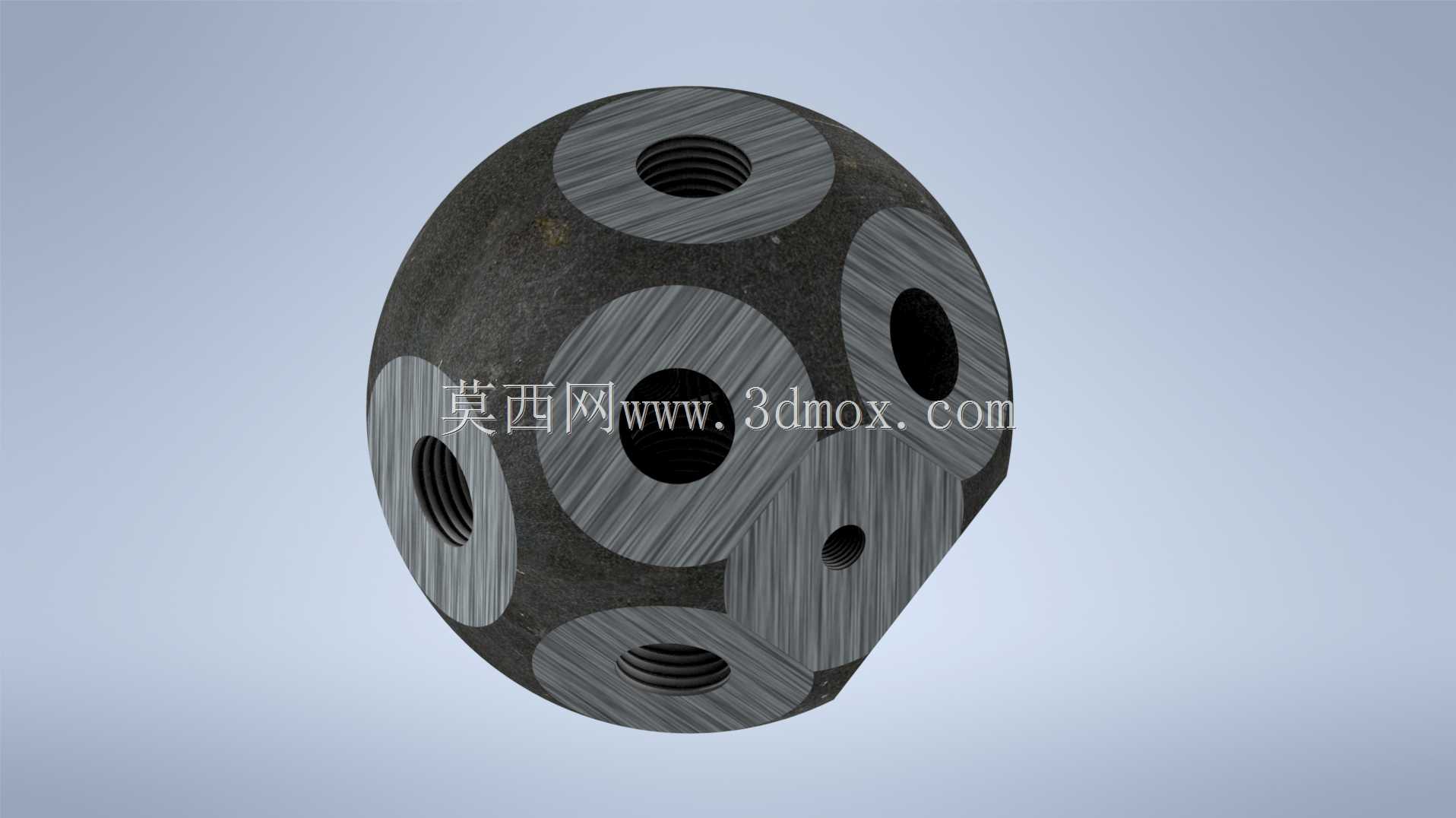

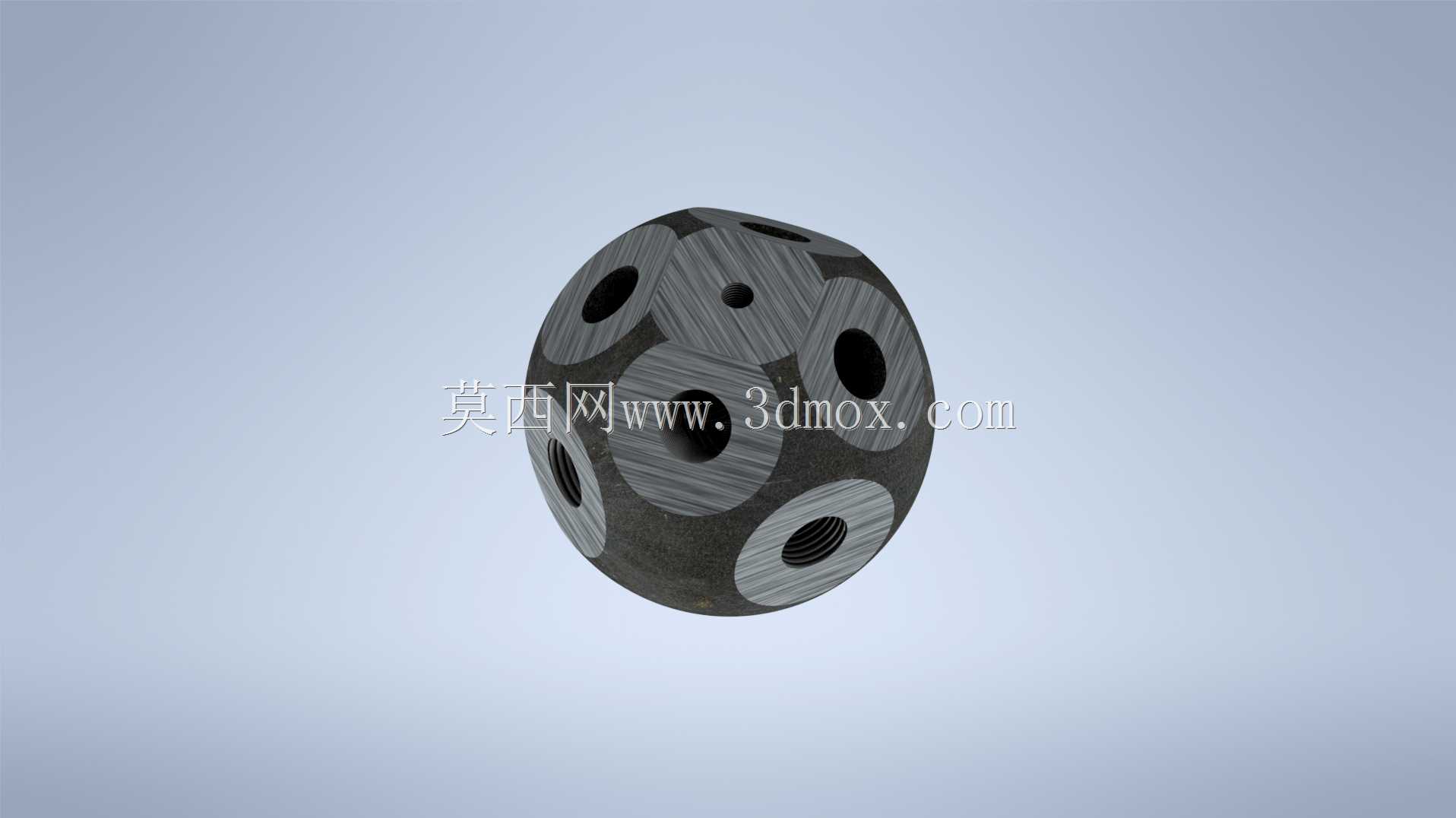

　　从结构形式看，该模型采用近似球体作为承载核心，外表面按空间网格拓扑分布多个带内螺纹的连接孔。孔位并非简单在同一平面内均匀排布，而是根据不同方向杆件的入射角度设置，部分孔口带有沉台或加厚环面，用于增加螺纹啮合长度并改善局部应力分布。球体表面保留了机加工后的分区特征，能够直观反映毛坯成型、孔位加工和后期表面处理的工艺边界。

　　设计这类节点时，首先要确定网格体系的几何拓扑。若为四角锥、三角锥或斜放四角锥体系，杆件方向会在球面上形成不同的角度组合；建模时需要先建立空间杆件中心线，再以交点为球心确定球径，随后将各杆端轴线延伸至球面，得到孔位中心和法向。螺纹孔的轴线必须严格对应杆件中心线，否则现场拼装时会出现杆端无法对中、螺栓强行偏斜、节点附加弯矩增大等问题。

　　球体直径的选取并非只由受力决定，还需考虑相邻孔口之间的最小净距。若孔口过于接近，球面会被削弱，螺纹孔之间的壁厚不足，热处理或受载时容易产生裂纹。工程上通常会在三维环境中对相邻孔口进行干涉检查，确认扳手空间、焊接边距或螺栓拧紧空间满足装配要求。对于需要重复拆装的展架、工装支架和模块化平台，螺纹孔还应预留足够的啮合圈数，避免多次旋合后发生滑牙。

　　该节点的功能优势在于将复杂的空间角度集中到一个零件上完成。相比现场焊接的相贯节点，螺纹连接式球节点便于工厂预制、现场快速装配，也有利于后期拆卸和调整；相比铸钢节点，它在中小跨度、轻载或临时结构中更容易控制加工周期。模型中不同方向的孔位可对应不同长度的杆件，设计人员只需在装配体中替换杆件规格，即可快速形成多种跨度和曲率的网格方案。

　　安装边界方面，球节点外轮廓决定了杆件端部的最小收口距离。杆端接头或锁紧螺母需要在球面外侧保留旋转空间，因此在节点密集区域，不能只校核杆件本身是否碰撞，还要检查螺母、垫圈和拧紧工具是否与相邻杆件干涉。若球体靠近屋面板、檩条或装饰层，还需在球面与外围构件之间留出保温层、防水层或饰面板的安装间隙。

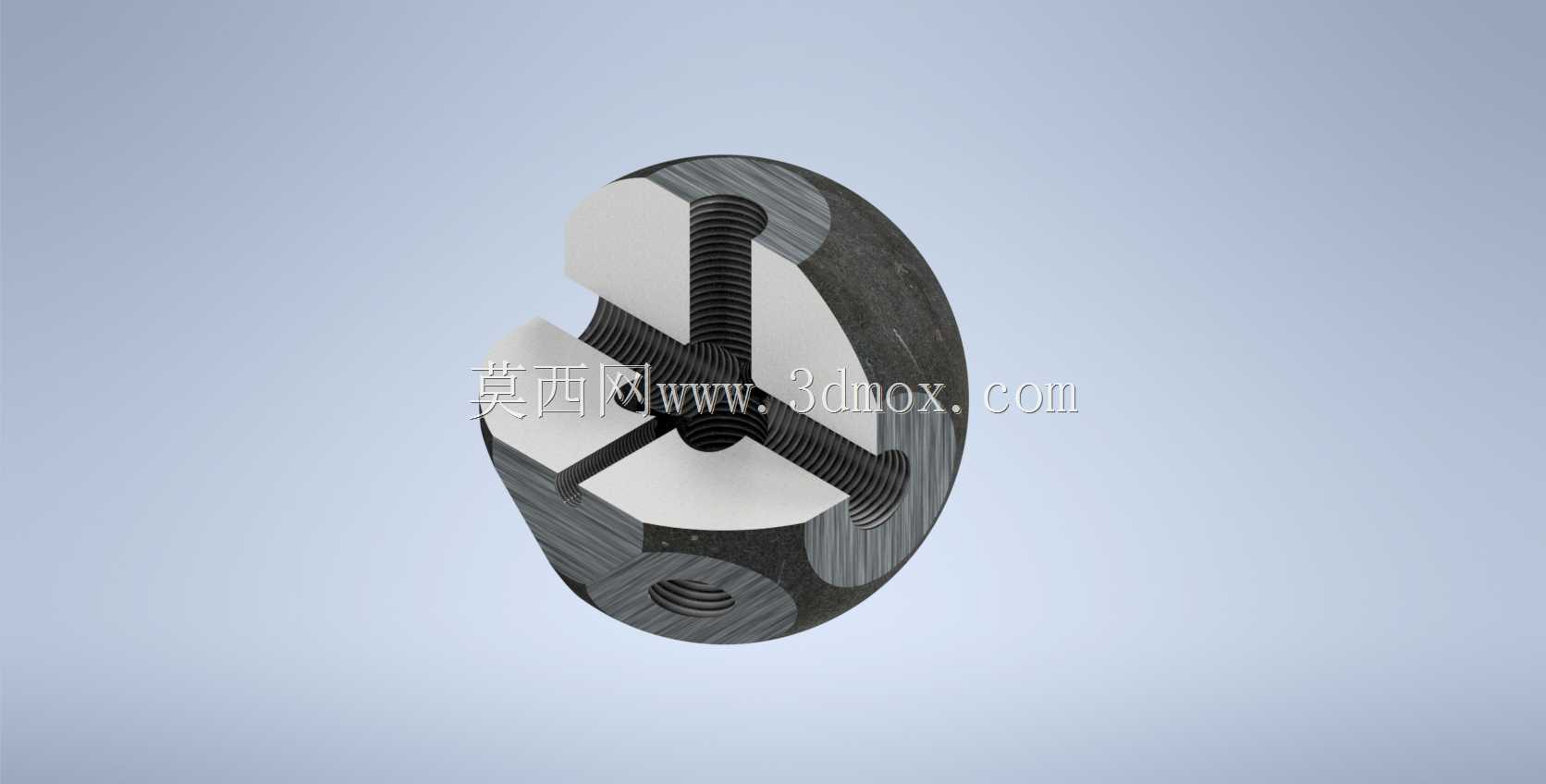

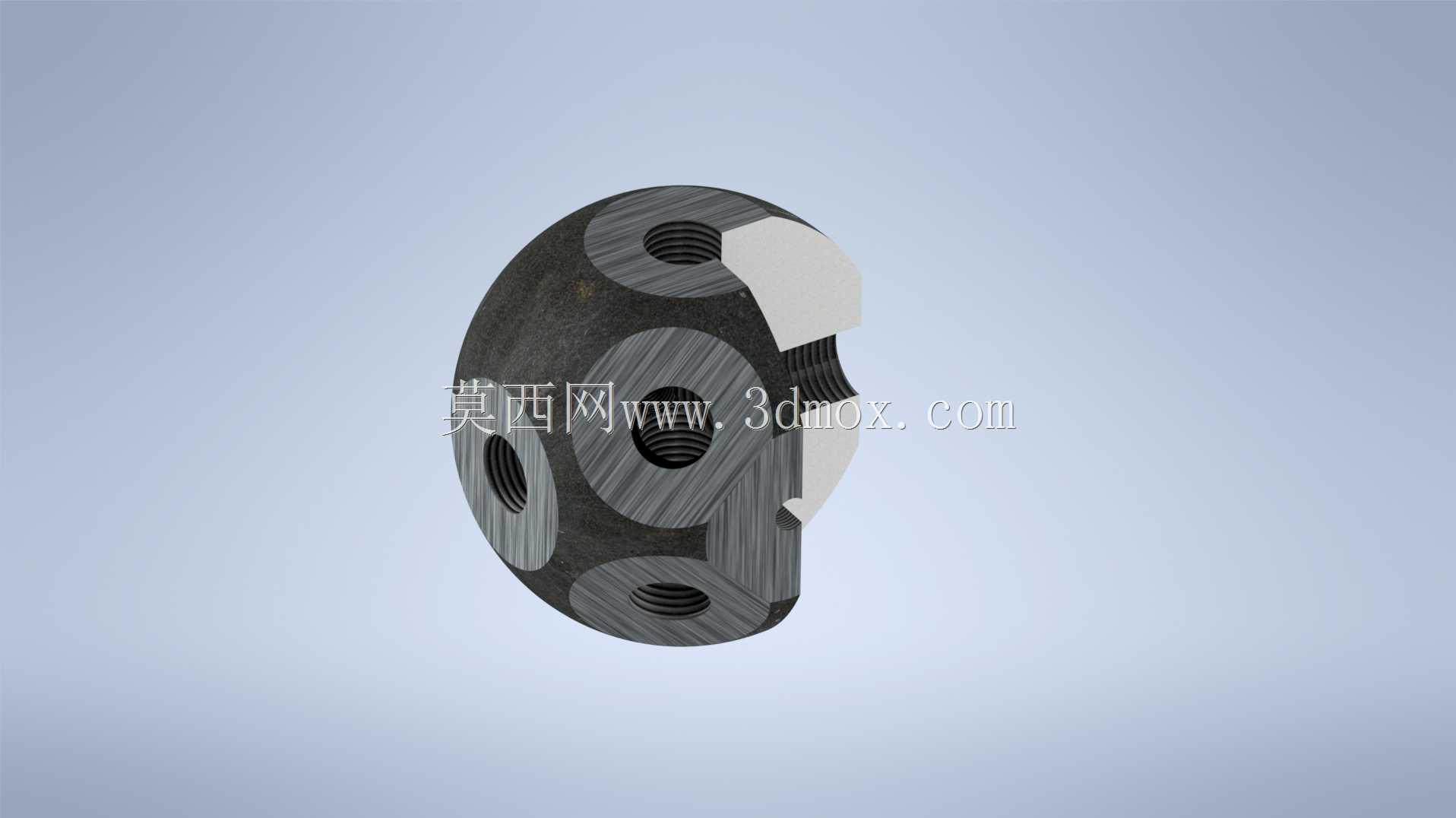

　　从受力角度看，球体核心区应避免突然的截面变化。孔口周围的加厚区域可以分散螺纹根部的应力，内螺纹底部到球面的实体厚度需根据杆件拉力和压力进行验算。受压工况下，杆端端面与球面沉台贴合越充分，越能减少螺纹单独承载的比例；受拉工况下，螺纹啮合长度和材料强度则成为控制因素。三维建模时应将螺纹孔简化为有效啮合深度进行有限元分析，而不是仅按视觉螺纹判断承载能力。

　　在制造层面，该类零件通常需要先完成球体粗加工，再在多轴设备或专用分度工装上加工各方向孔位。由于孔位分布具有空间角度，普通三轴加工需要多次翻面找正，任何一次基准偏移都会造成孔位累积误差。较合理的做法是在模型中统一标注球心到各孔口的距离、孔轴线相对基准面的角度以及相邻孔轴线夹角，车间据此编制加工程序并进行首件三坐标检测。

　　对于结构设计人员，该模型可作为空间网格节点族的基础件使用：通过调整球径、孔径、螺纹规格和孔位数量，能够适配不同荷载等级的框架；对于设备选型人员，可据此评估节点与标准杆件、锁紧件的兼容性；对于三维建模从业者，该零件则提供了一个典型的多轴线汇交建模案例，重点在于空间基准建立、孔位阵列、干涉检查和工程图角度表达。整体而言，这类球节点的价值不在于外形复杂，而在于把多个空间方向的连接关系收敛为一个可加工、可装配、可验算的核心零件。
