MERO空间网格锥形构件装配结构

　　该构件属于MERO空间网格系统中的典型连接杆件，主要用于大跨度公共建筑屋面、展厅穹顶、幕墙支撑骨架、工业平台及轻型桁架体系。其核心作用是在多根杆件交汇的球节点之间传递轴向力，并通过标准化接口实现现场快速拼装。与普通焊接钢管桁架相比，这种锥形端部构件把连接区域从圆管截面平滑过渡到带螺栓套筒的装配端，既保留了管材在长距离受力上的效率，也解决了多方向杆件在同一节点处安装干涉的问题。

　　从实际受力路径看，杆件主体承担轴力，锥形锻件或焊接端头负责把荷载集中传递到中心螺栓。螺栓从靠近末端的管子孔中穿入，再旋入实心锻造钢球节点的螺纹孔，使构件与节点形成可靠的预紧连接。节点表面镀锌，螺栓同样做镀锌处理，能够降低长期使用中锈蚀对连接刚度的影响。对于需要反复拆装的临时展馆、舞台支撑和检修平台，这种构造比现场满焊更便于调整；对于永久建筑，则可在工厂完成主要构件加工，现场仅进行节点对位和螺栓紧固，减少高空焊接量。

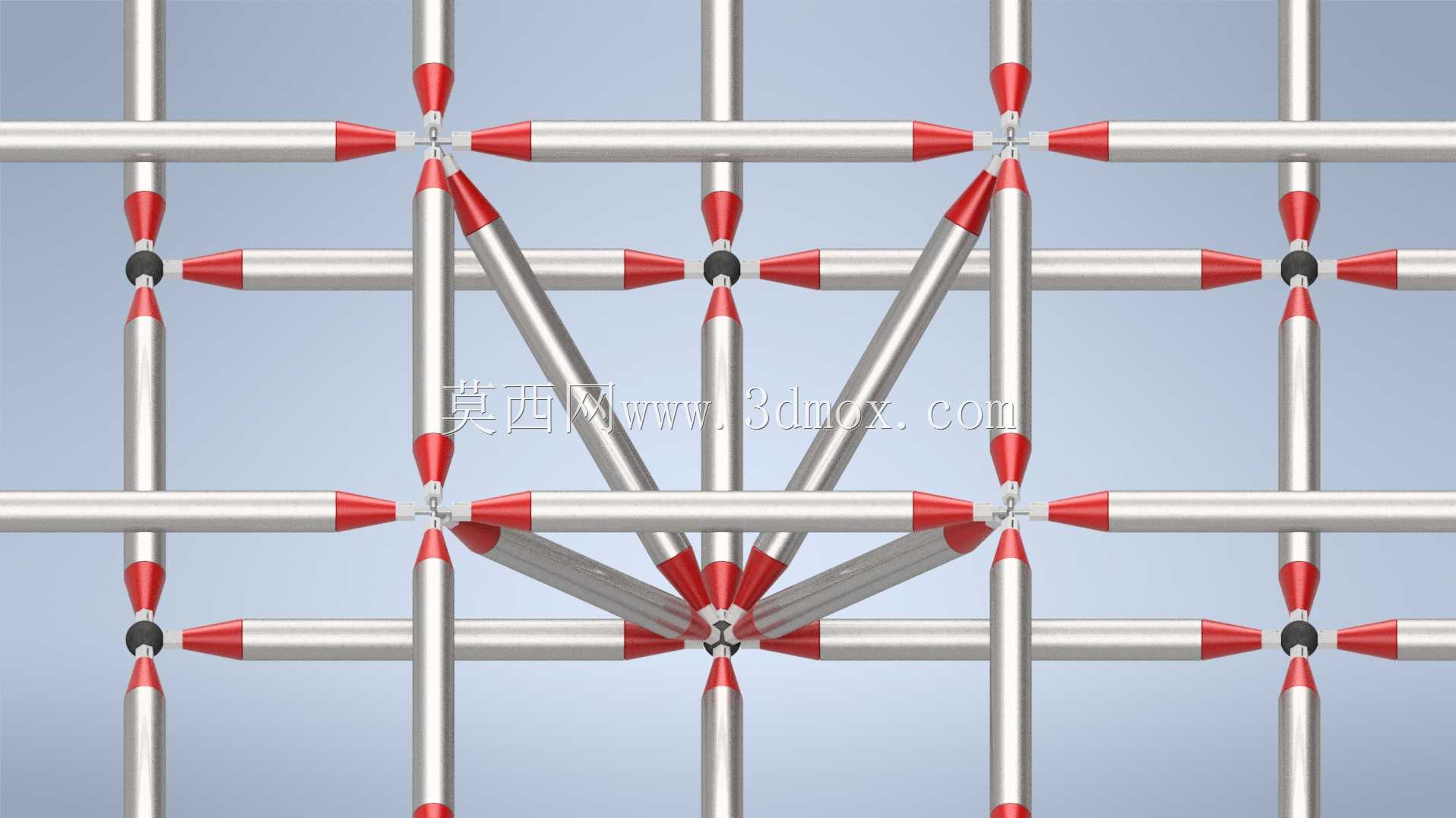

　　设计上需要同时处理三类边界。第一类是杆件长度边界。不同跨度和网格模数决定了管材下料长度，锥形端头与管体焊接后必须保证两端螺栓中心距稳定，否则累积误差会在球节点处造成孔位错位。第二类是端部包络边界。锥形端头外径大于普通管身，靠近节点区域还要容纳套筒和扳手操作空间，因此相邻杆件不能按纯几何中心线简单布置，必须校核实体干涉。第三类是节点角度边界。标准节点通常具有多个规则曲面和固定角度孔位，常见连接角度取45度、60度、90度及其倍角；常规节点孔位数量较少，特殊节点则可按任意角度开孔，以适应曲面网格或不规则边界。

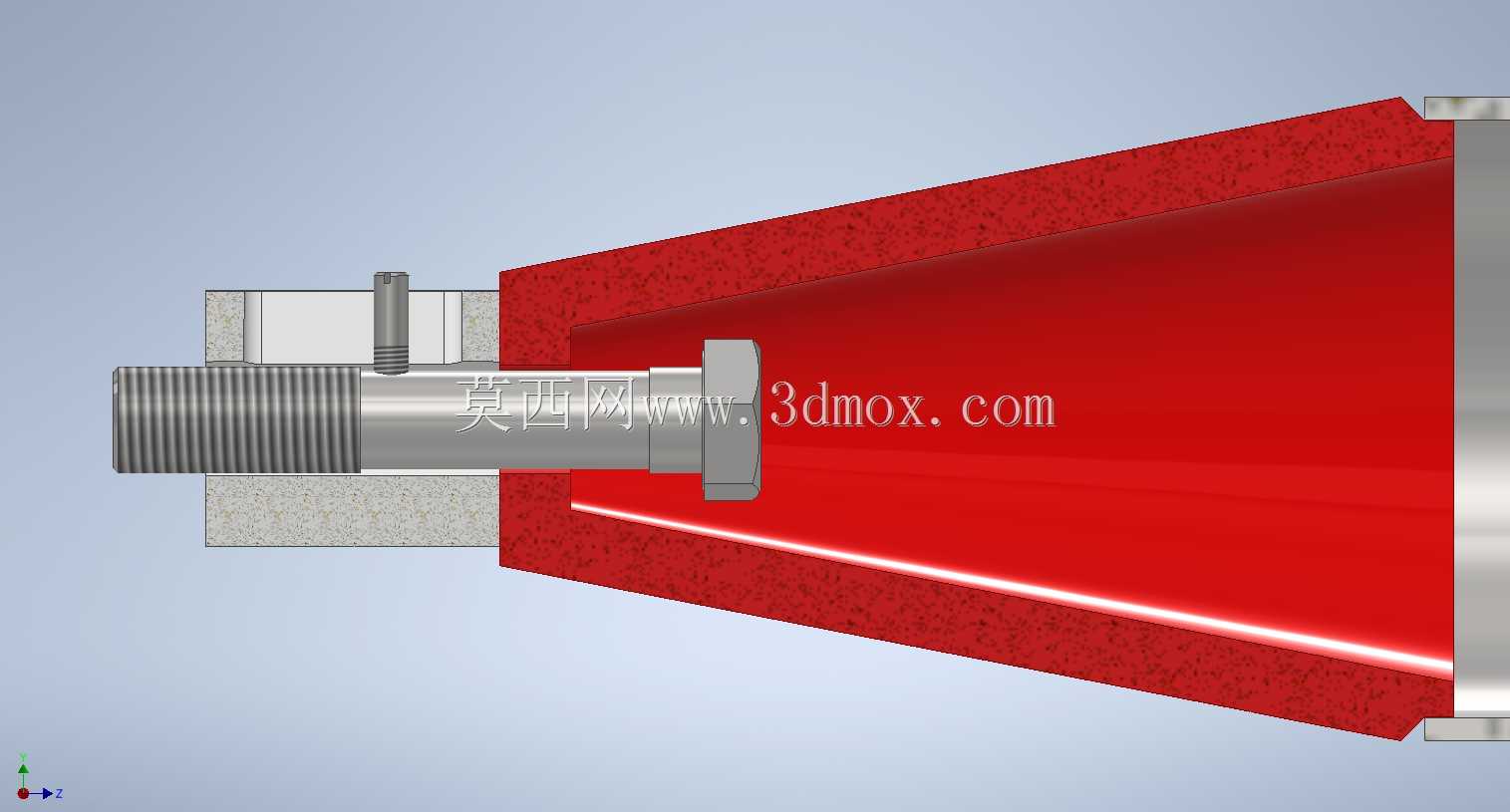

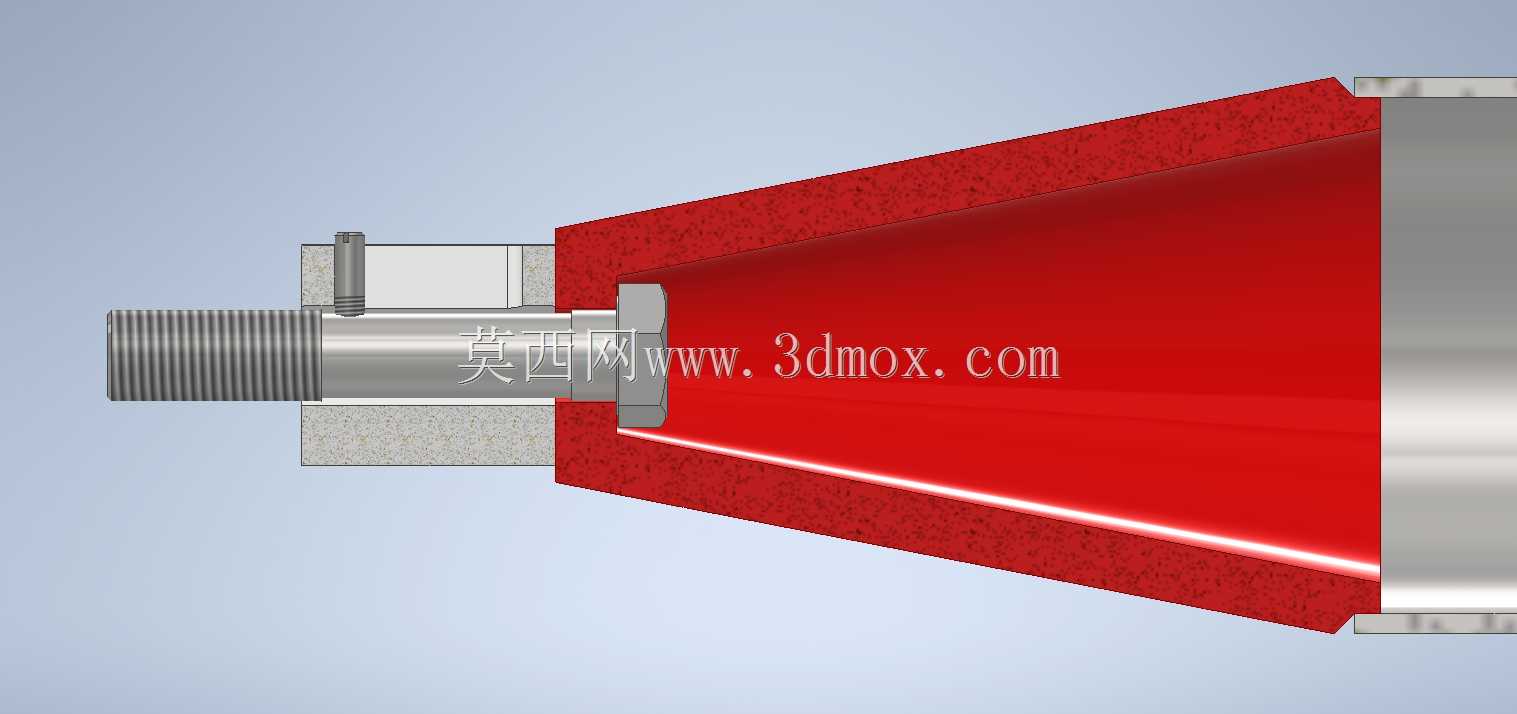

　　在三维建模时，不能只画出圆管和球节点的外观。管体、锥形端头、套筒、中心螺栓以及球节点螺纹孔应分别建立可识别的实体，装配关系要反映螺栓从管端侧孔穿入并旋入球体的真实方向。锥形段与圆管之间的过渡圆角、端头夹持平面、螺纹收尾和螺栓伸出长度都会影响后续工程图、BOM统计和碰撞检查。若把模型简化成单根光杆，虽然视觉上接近网格线框，但无法用于施工交底，也无法判断相邻套筒是否冲突。

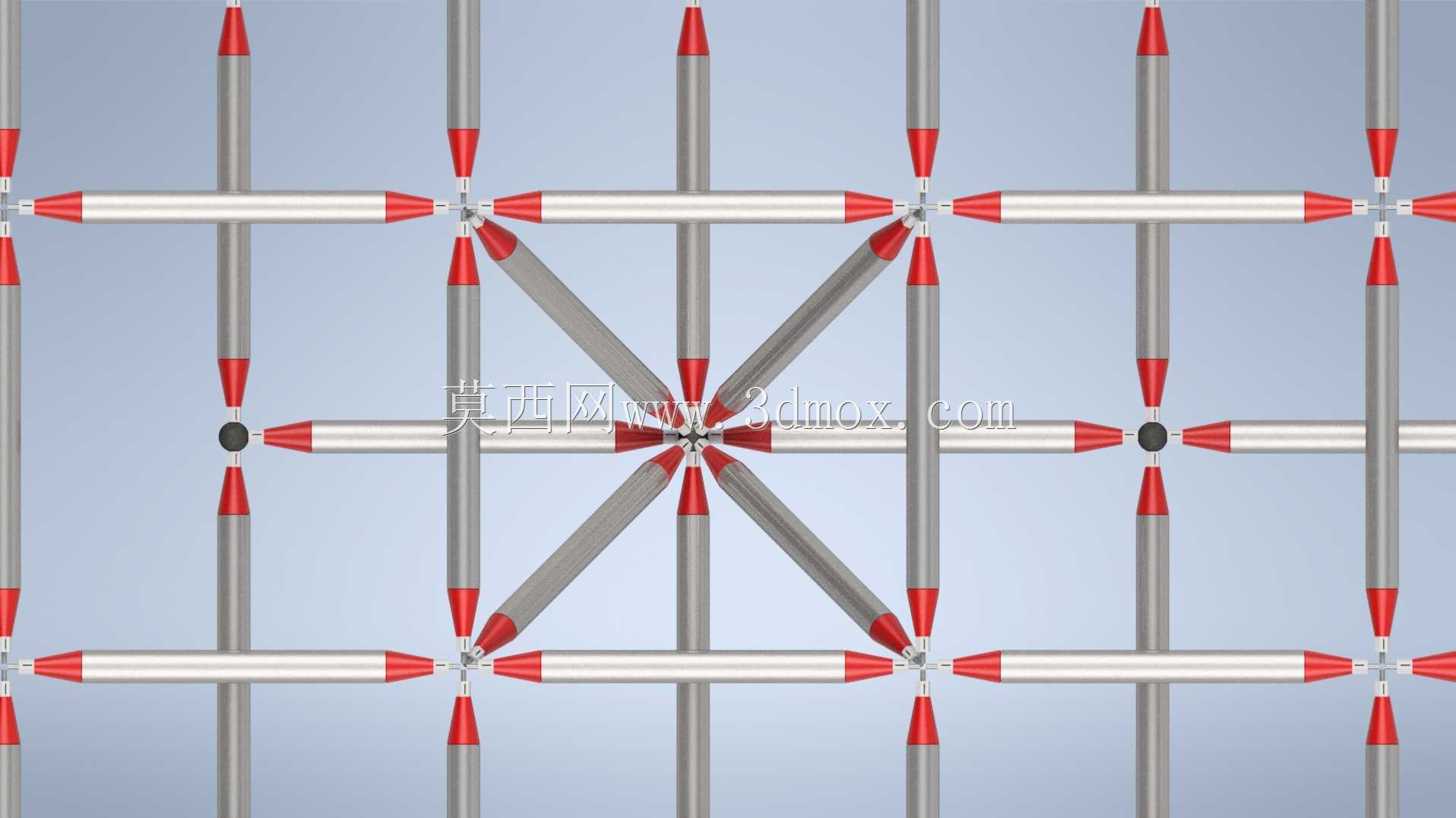

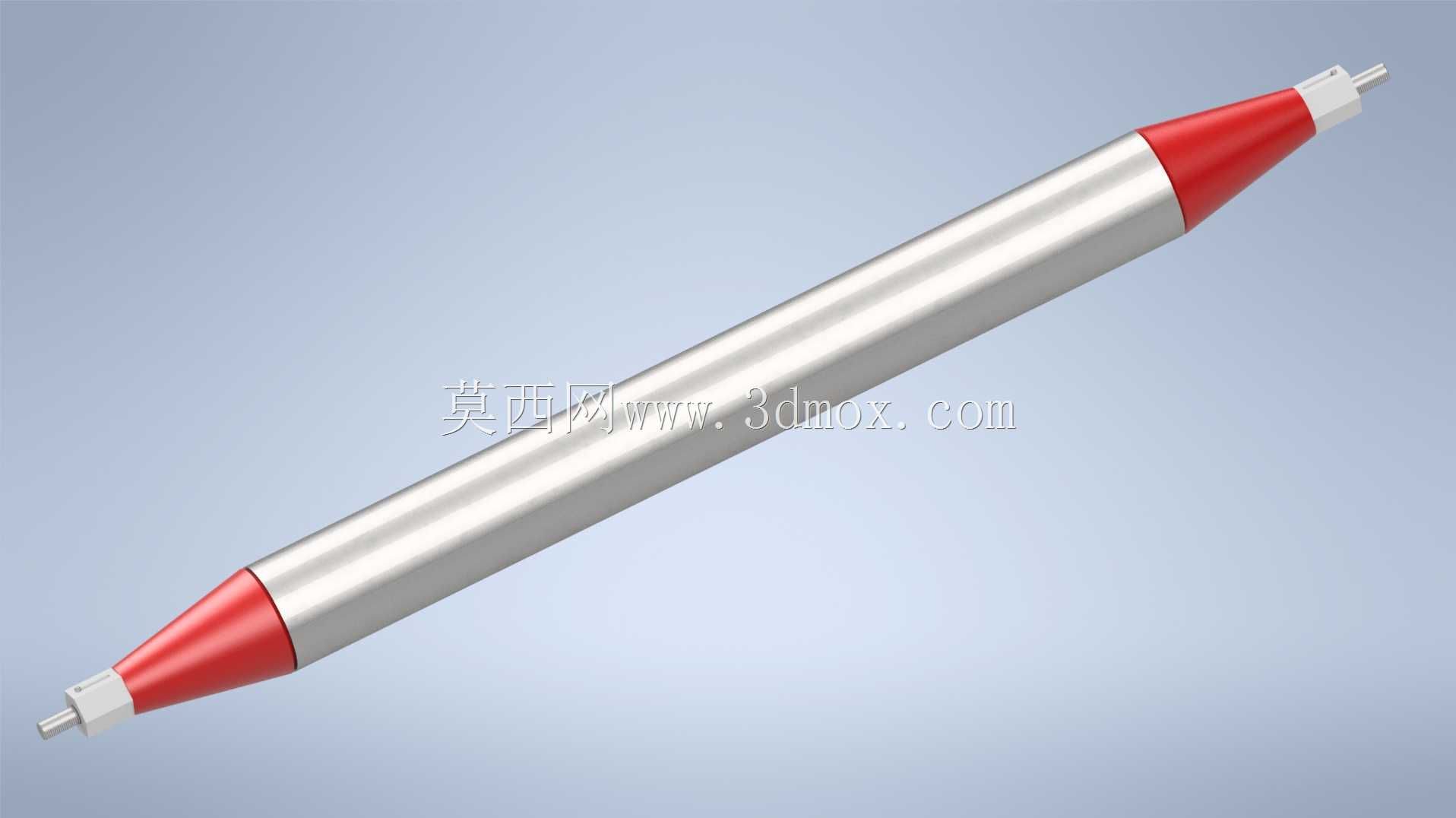

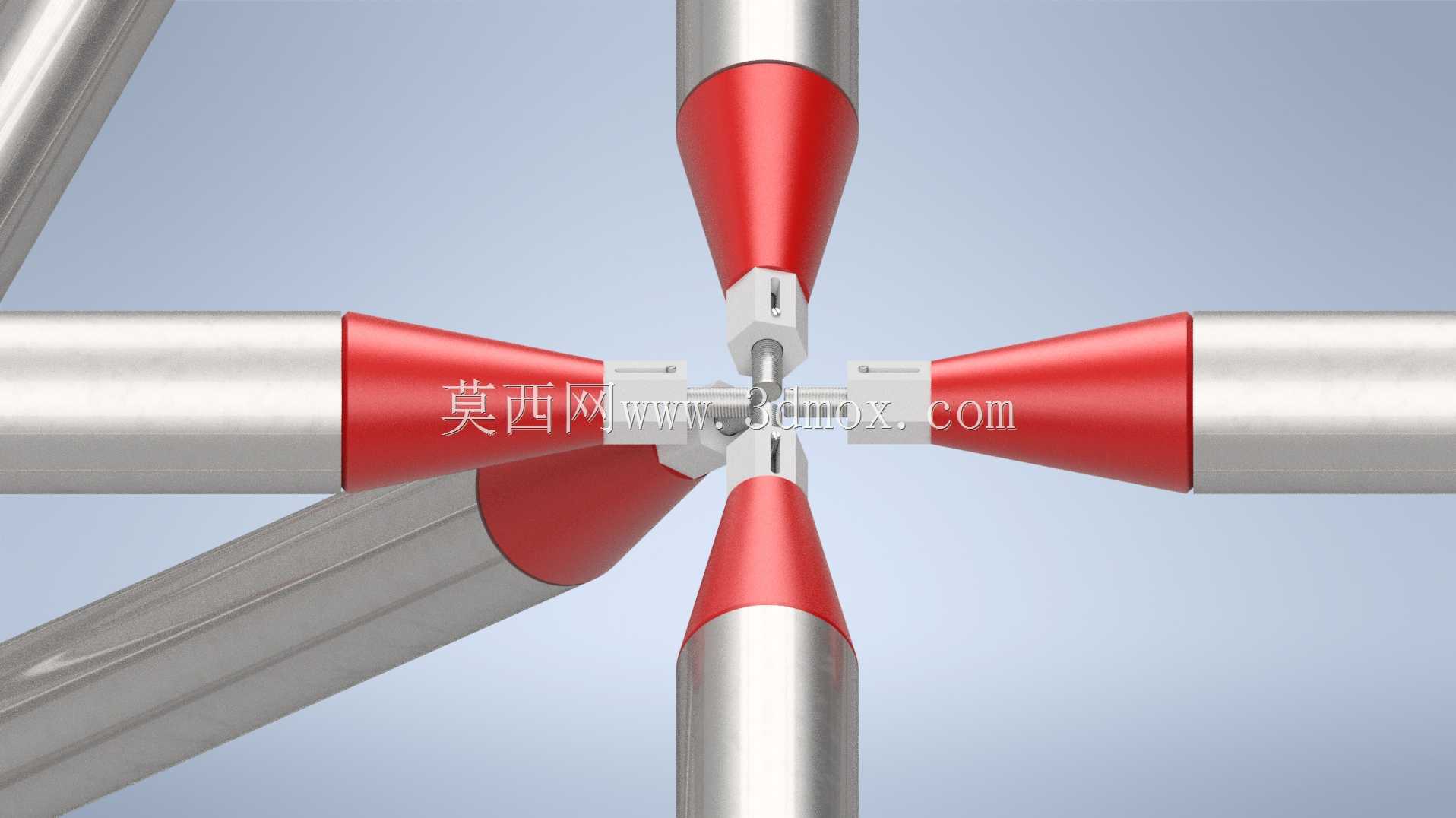

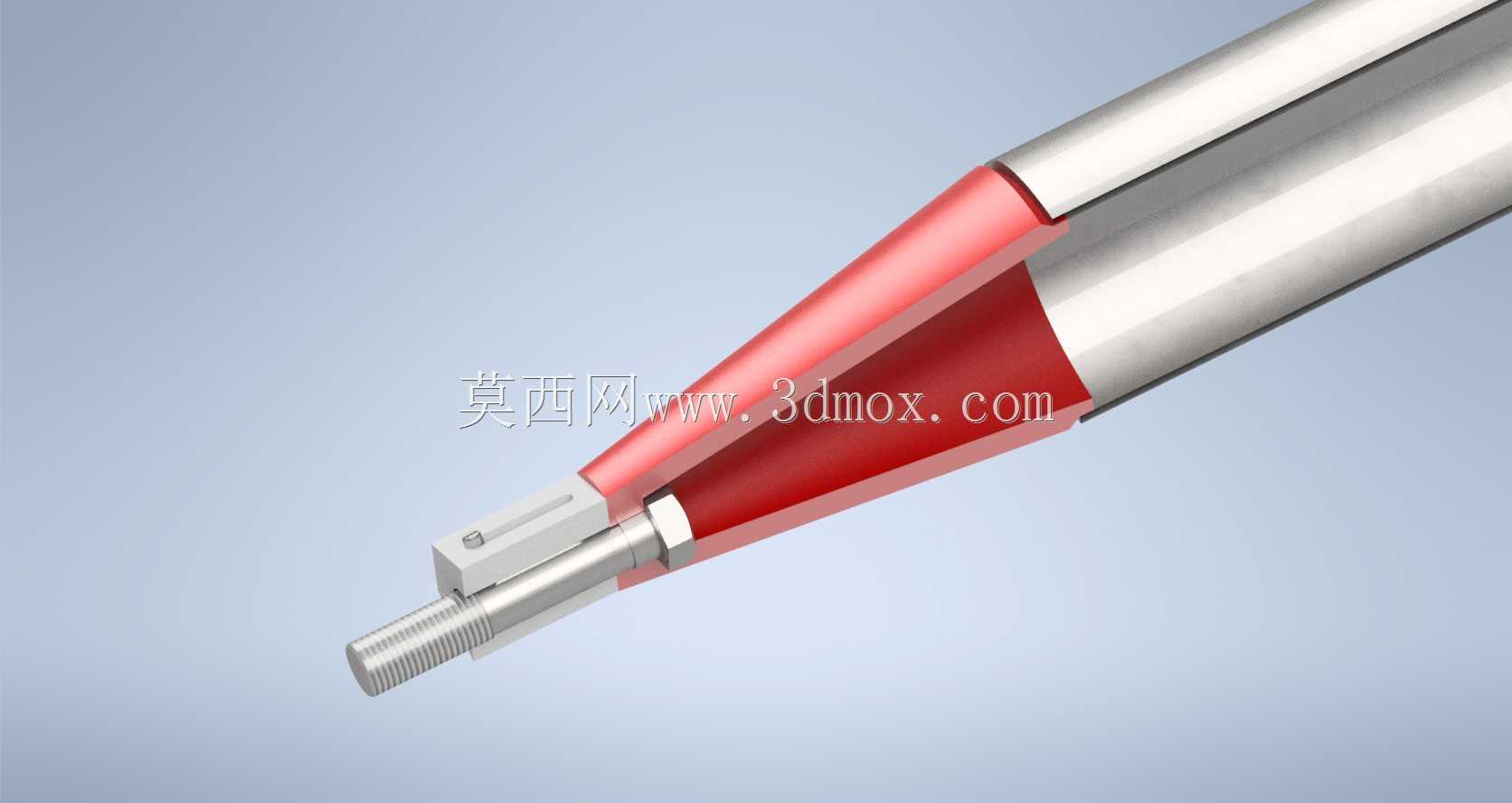

　　构件外形呈现明显的分段特征：中部为金属质感圆管，一端或两端过渡为红色锥形受力段，前端伸出带螺纹的细长连接部。锥形段扩大了与节点连接区域的截面，降低局部应力集中；细长螺纹端则负责把杆件锁定到球节点内。安装时先将螺栓置入套筒，对正球节点螺纹孔，再通过管端预留操作孔完成拧紧。由于球节点可在多个方向接收杆件，结构整体能够形成空间受力体系，而不是平面桁架那样主要依赖单榀受力。

　　选型阶段通常先按网格几何确定杆件中心线长度和节点坐标，再根据内力等级选择管径、壁厚和螺栓规格。若建筑造型为规则曲面，优先采用标准节点，可显著减少备件种类；若遇到边界收边、开洞或与柱顶连接的位置，则需要特殊节点补足角度。相邻孔之间的最小角度限制也必须纳入校核，角度过小会导致球面孔壁过薄、套筒相互挤压或扳手无法就位。对于维护通道、马道和吊挂荷载，还应在相应节点上预留附加孔位或连接板，避免现场二次焊接破坏镀锌层。

　　这类构件的价值不只在单件强度，而在于整套系统的标准化协同。统一的端头形式让不同方向、不同长度的杆件能够共享同一类节点和紧固逻辑；三维装配模型则把角度、孔位、套筒包络和安装顺序提前暴露出来。对结构设计人员来说，它是验算空间桁架传力的基本单元；对加工单位来说，它是控制管长、焊接端和螺纹精度的关键件；对现场安装人员来说，它的锥形导向和螺栓连接方式决定了拼装效率。围绕这些工程约束建立的模型，才能真正服务于网格结构的深化设计与装配实施。
