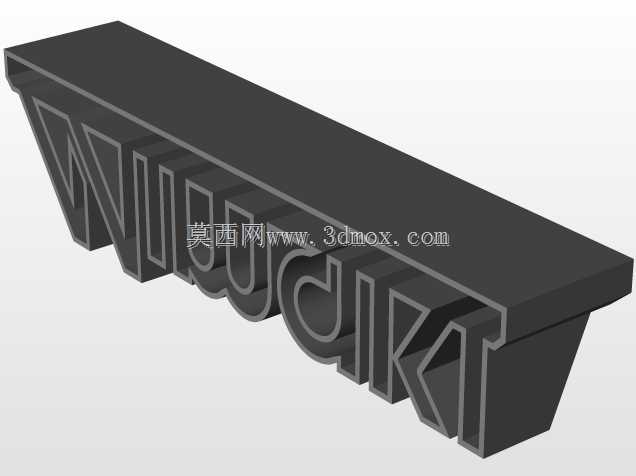

Mimaki立体镂空标识牌FDM可打印摆件

　　这类立体标识件的核心使用场景集中在设备外观展示、车间工位标识、展会桌面陈列以及品牌周边定制几个方向。对于采用FDM工艺制作的小尺寸展示件来说，结构设计不能只追求视觉效果，必须同时兼顾打印过程的稳定性、成型后的摆放刚性以及后期清理的便利性。从结构上看，该标识采用顶部平板承托、下方字母立体下沉的一体式布局，字母外缘与顶部平板连为整体，避免了单独粘贴字母带来的对位误差和开胶风险。顶部平板向后延伸形成稳定的支撑面，摆放时重心落在平板覆盖范围内，即使桌面存在轻微振动也不易倾倒。字母部分采用镂空轮廓设计，字符笔画保留均匀壁厚，既减少了材料消耗，也降低了大实心截面在FDM打印中容易出现的翘曲风险。笔画之间的连接位置做了连续过渡，

　　没有出现孤立的细薄悬伸结构，大部分区域可在较低支撑量甚至无支撑条件下完成成型。考虑到FDM设备的成型特性，字符内侧转角与外侧轮廓均保持一致的壁厚取值，避免因局部截面突变造成挤出不均；底部接触平面统一落在同一基准面上，首层附着面积充足，能够减少打印过程中模型移位的概率。顶部平板的下表面与字母背面形成封闭的背部区域，既提升了整体抗弯能力，也让标识从正面观察时具有更强的立体感和阴影层次。在实际安装与摆放边界上，该件属于独立放置型展示物，不需要额外开孔或紧固件，直接置于设备外壳、操作台、货架或展台上即可。若用于设备本体装饰，可根据安装面平整度选择背胶固定或增加定位凸台；若用于桌面陈列，现有平板底面已经提供足够的接触面积。

　　设计时需要控制整体高度与字深比例，字深过大不仅会延长打印时间，还会让正面视觉显得笨重；字深过小则立体效果不足，灯光下难以形成明显层次。当前结构将字母高度、顶部平板宽度和底部支撑范围进行了匹配，使正面识别性与侧向稳定性同时得到保证。从建模思路看，这类标识不是简单的文字拉伸，而是先确定正面字形轮廓，再统一向背部拉伸形成立体字身，随后在顶部叠加平板并与字身做布尔合并。字符笔画交汇处需要重点检查壁厚，防止出现小于喷嘴直径的细碎区域；镂空内槽要保留可清理粉末或丝材残留的操作空间，避免槽口过窄导致支撑难以去除。背部平板边缘可做轻微倒角处理，既减少打印时的边缘翘曲，也避免搬运时划手。对于结构设计从业者而言，

　　这类模型的价值在于把平面品牌图形转化为可直接制造的实体件，过程中需要平衡识别精度、打印工艺和摆放功能。它不需要复杂的装配关系，却对轮廓连续性、壁厚均匀性、重心位置和底面平面度有明确要求。在设备展示场景中，清晰的立体标识能够增强整机辨识度；在工位或车间场景中，统一风格的标识牌可用于设备编号、区域提示或品牌展示；在展会和办公场景中，它又可作为轻量化桌面道具使用。由于采用一体成型结构，后期装配工序被省略，打印完成后只需去除少量支撑、检查底面平整性即可投入使用。整体造型没有多余的活动部件，失效风险主要集中在薄壁磕碰和底面磨损，因此在壁厚选择上应结合常用喷嘴直径与材料特性确定，使字符既有足够清晰度，又能承受日常搬运中的轻微碰撞。
