气流感应式烟嘴辅助结构造型设计

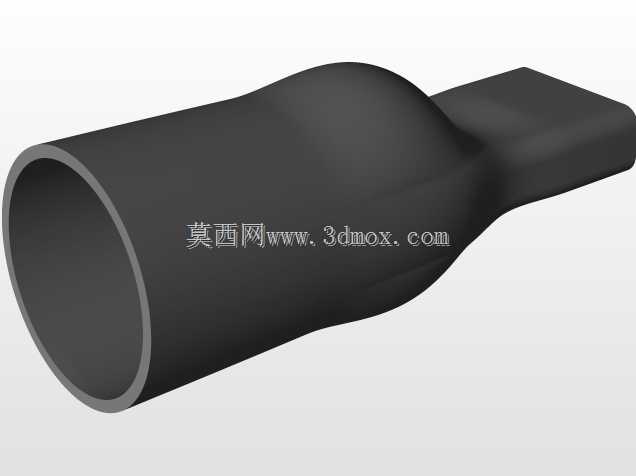

　　这个异形管状件的建模思路，最初是从手持握持的人机边界倒推的，而不是先画直管再补外凸造型。做这类贴近日常使用的小结构件，最容易忽略的是唇端接触区的过渡圆角，很多初稿会把吸嘴端做成等截面扁方，实际接触时棱角会直接压在唇部，长时间使用的异物感很强。所以在曲面搭建阶段，先确定了圆形进气端到扁形吸嘴端的截面渐变路径，中间鼓出的腔体并不是单纯为了造型，它预留了气流缓冲与感应元件的容纳空间，让流经的气流在腔体内形成短暂稳压，避免直通孔径下吸气阻力忽大忽小。

　　从安装边界来看，圆形端的内径需要匹配常规导气管路的外壁公差，配合段保留了足够的轴向插接长度，管壁厚度在插接区域做了局部加厚，防止反复插拔后端口出现开裂变形。扁形吸嘴端的宽度参考了成年人唇部贴合的常用尺寸，上下厚度控制在不会过度撑开口腔的范围，边缘全部做了连续顺滑的圆角处理，没有尖锐棱边。中间膨大的腔体外侧曲面，要兼顾手持捏持时的贴合度，曲面曲率不能出现突兀的拐点，否则注塑脱模时不仅容易拉伤表面，手指捏持也会有明显的硌手感。

　　在实际使用场景里，这类结构常集成在气流感应类烟具的气路末端，承担气路导向、握持接触与元件防护三重作用。气流从圆形端进入后，截面先扩大再逐步收窄到扁形出口，这种变径设计可以让气流速度在腔体内适度降低，减少高速气流直接冲击吸嘴带来的噪音与刺激感；膨大的腔体也给内部感应探头留出了安装位置，探头可以正对气流方向布置，不会被管壁遮挡，保证气流触发的响应灵敏度。建模时腔体内部不能出现台阶或死角，否则长期使用会积聚冷凝液，既影响气路通畅，也会给清洁带来麻烦，所以内表面全程做了顺滑的连续曲面过渡，所有转角都大于工艺允许的最小圆角，既满足流体顺畅通过的要求，也符合注塑模具的抽芯与脱模逻辑。

　　结构壁厚的选取参考了常用热塑性塑料的成型工艺，整体壁厚尽量保持均匀，在圆形插接端与扁形吸嘴端的衔接位置，没有出现壁厚突变，避免注塑成型后产生缩痕或内应力集中。外表面的分模线布置在腔体侧面的曲率平缓位置，尽量避开手部经常接触的区域，降低后续打磨抛光的工作量，也让成品握持时不会摸到明显的合模线。吸嘴端面的出口做了微小的倒角，既去除了加工后的锐边，也能让出口气流更柔和地分散，避免集中气流直冲口腔造成不适。

　　从装配关系上考虑，这个零件属于终端接触件，不需要额外的紧固件，依靠圆形端的插接配合即可完成与主体气路的连接，装配时可以直接压入到位，轴向定位靠腔体膨大处的台阶面实现，不需要再设计额外的卡扣或粘接结构，简化了整体装配工序。腔体内部的安装柱位与感应元件的外形匹配，预留了合理的装配间隙，既不会因为间隙过大导致元件晃动，也不会因为间隙过小造成装配困难。整个外形没有复杂的侧凹结构，主要成型方向可以沿着管路轴线开模，仅在局部小特征处考虑简单的侧向抽芯，整体模具结构不复杂，适合批量生产。

　　在曲面质量检查阶段，需要重点验证圆形到扁形的过渡曲面是否存在褶皱或曲率突变，通过截面曲率分析可以看到，整条过渡路径的曲率变化连续平缓，没有出现局部曲率反向的情况，这不仅保证了外观的流畅性，也让塑料熔体在充模时能够平稳流动，减少困气、填充不足等成型缺陷。端部的圆形开口与扁形出口的同轴度虽然要求不高，但两者的中心连线要尽量保持在同一对称平面内，避免气路出现不必要的弯折，增加吸气阻力。
