30方管直角拼接连接角件

　　在车间工位器具、仓储轻型货架、设备外围防护栏以及小型工装框架的搭建场景里，方管框架的直角交接位置往往是整个结构受力的薄弱环节。单纯依靠焊接固定，不仅对现场作业人员的焊接技能有一定要求，后期还会因为焊疤产生应力集中，在反复承受侧向载荷时出现焊缝开裂；如果采用螺栓外加角码的外置固定方式，外露的紧固件既容易刮擦过往工件，也会让框架外表面不够整洁，给后续包胶、贴防护条或者安装外封板带来阻碍。这款针对30×30规格方管设计的直角转接角件，正是为了解决这类方管框架快速直角拼接的实际问题而开发。

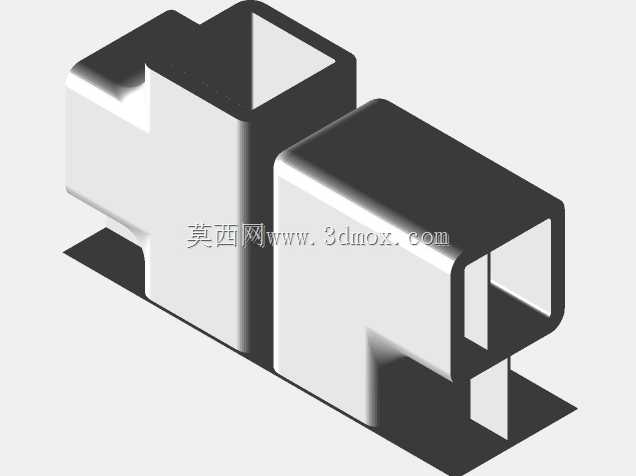

　　从结构形态上看，该角件采用双向套筒式布局，两个相互垂直的中空腔体分别对应两根正交布置的方管端部，腔体内部轮廓与30×30方管的外截面形成间隙配合，装配时只需将两根待连接的方管端部分别插入对应腔体，即可完成直角位置的初步定位。这种内置套接的方式，把连接受力面从传统角码的局部点接触，转变为方管外壁与套筒内壁之间的整周面接触，垂直方向的载荷可以通过套接段均匀传递到相邻杆件上，大幅降低了交接位置的应力峰值。

　　在设计思路上，这款角件没有采用多余的装饰性曲面，整体以等壁厚的直角块为基础，在两个套筒的交接拐角处做了局部加厚处理。因为在框架承受侧向推力时，直角内侧是弯矩最大的位置，常规等壁厚结构在长期交变载荷下容易在拐角处出现疲劳裂纹，加厚过渡段可以在不显著增加整体重量的前提下，提升拐角区域的抗弯截面模量。套筒端部的边缘做了小尺寸倒角，一方面是去除加工后的锐边，避免装配时划伤操作人员，另一方面也能在方管插入时起到导向作用，即使方管端面存在轻微的切割斜度，也能顺着倒角滑入腔体内部，降低现场装配的对位难度。

　　从安装边界来看，角件的外部轮廓完全包裹住方管的交接端部，外表面与方管外壁基本齐平，不会在框架外侧形成突出的连接结构。这一特性尤其适合用在需要频繁调整布局的工位架上——后期如果要在框架侧面安装置物板、挂盒或者防护网，齐平的外表面不会干涉附件的贴合安装，也不需要额外为突出的紧固件避让位置。对于需要拆卸转运的可拆卸框架而言，这种套接结构可以配合侧面的紧定螺钉使用，在套筒侧壁预留的螺钉孔内拧入紧定螺钉，即可顶紧内部方管实现锁止，需要拆解时松开螺钉就能将方管抽出，无需切割焊缝，重复利用率远高于一次性焊接结构。

　　在实际工况中，这类角件不仅承担两根方管之间的定位作用，还要传递框架上的竖向载荷与水平方向的剪切力。套筒的有效插接深度经过匹配设计，既不会因为深度过短导致方管插接后出现晃动，也不会因为深度过大造成角件整体尺寸冗余、浪费材料。当框架上放置工件或者受到侧向碰撞时，插接段的方管外壁会将载荷分散到套筒的整个接触壁面，相比外置角码仅靠几颗螺栓受力的形式，其抗扭转能力更强，框架整体的刚性也更有保障。

　　在三维建模过程中，需要重点控制两个正交腔体的同轴度与垂直度。如果腔体之间的垂直度存在偏差，装配后两根方管就无法保持90度正交，累积误差会让整个框架出现扭曲，最终导致层板无法水平安装、框架放置不稳。建模时腔体的内截面尺寸要结合方管的实际公差带设定合理间隙，间隙过小会因为方管外形的轧制误差出现插装困难，间隙过大则会导致连接后存在旷量，影响框架整体稳定性。侧壁的螺钉孔位置要避开内部应力集中的拐角区域，布置在套筒侧壁的居中位置，确保紧定螺钉顶紧时作用力均匀作用在方管表面，不会造成方管局部凹陷。

　　这类角件广泛适用于轻型仓储货架、车间工具架、生产线旁的物料架、设备安全防护围栏以及小型实验台框架的搭建，尤其适合没有焊接条件或者需要频繁拆装调整的使用场景。它替代了传统的焊接直角接头与外置角码，让方管框架的直角拼接更加简洁高效，同时兼顾了结构强度与外观平整度。
