带冷却结构的吸烟用标准烟嘴结构设计

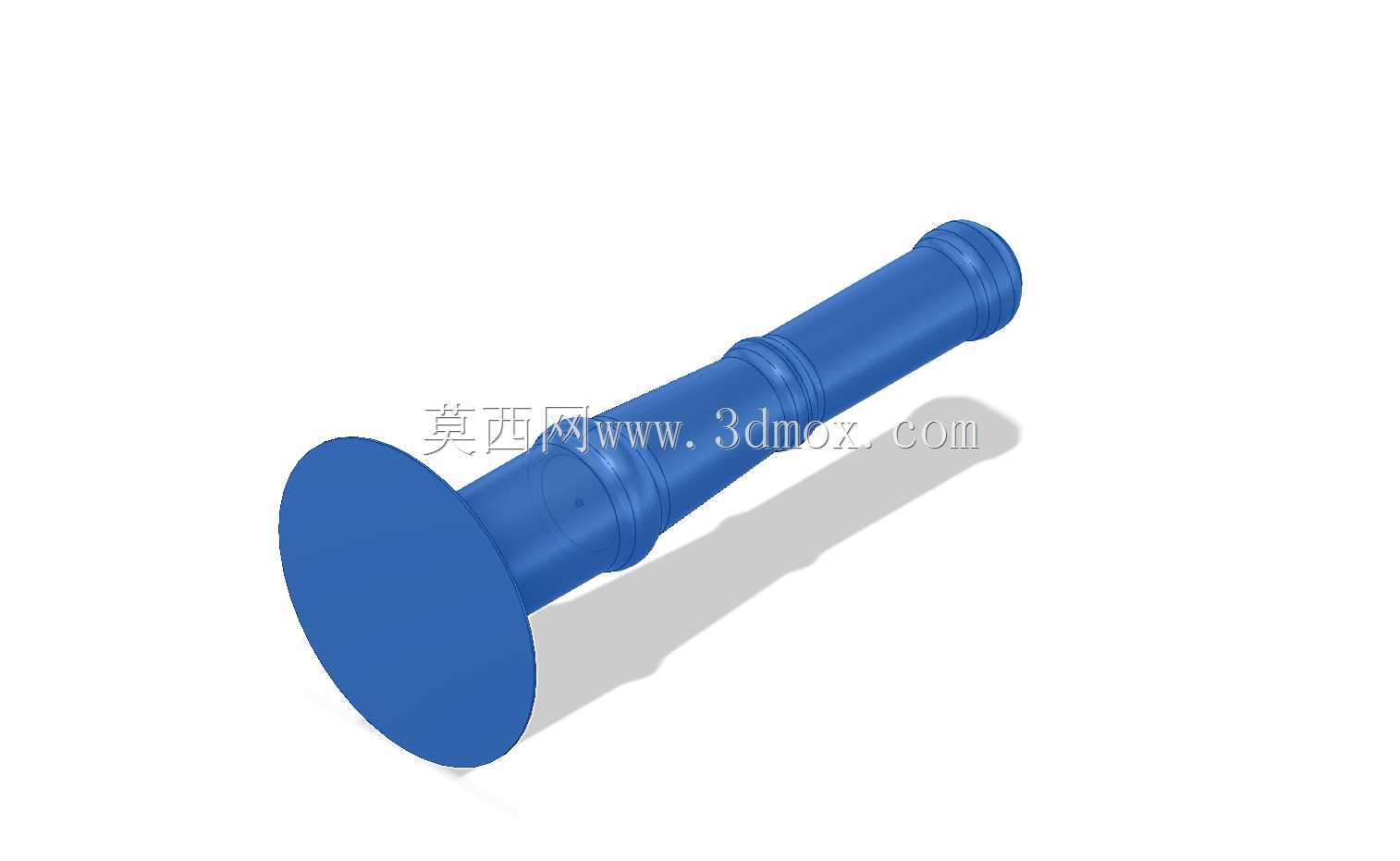

　　该模型展示的是一种吸烟用标准烟嘴，整体为细长回转体结构，前端设置圆盘状限位端面，杆身沿轴向布置多段环形凸筋与台阶，末端为含插入段的吸嘴接口。圆盘端面的作用并不只是视觉收边，它同时承担轴向定位、唇侧接触边界以及防止烟嘴过度插入烟支的功能；在实际使用中，该端面与烟支切口端面形成明确贴合面，能够限制插入深度，避免因插入过深造成烟气通道截面被纸层压缩。杆身的分段造型也并非单纯装饰，不同直径段分别对应握持区、结构加强区、烟气换热区和端部密封区，凸筋位置在注塑成型时还可改善熔体填充顺序，并在脱模后提高零件轴向抗弯能力。

　　从功能上看，这类烟嘴的核心任务是建立稳定的烟气流道，同时通过延长路径和增加壁面接触面积来降低入口烟气温度。模型中杆身较长，内部沿轴线形成贯通通道，烟气从烟支端进入后需要经过较长距离才能到达吸嘴端，热量在传递过程中不断向塑料壁面扩散，从而减少高温烟气直接刺激口腔的概率。外壁的环形变化会改变局部壁厚，使冷却段的热容量分布更合理，既避免厚壁缩水，又能在关键段保留足够材料以维持温度缓冲。对于需要反复插拔的部位，末端较小直径段可作为导向插入端，相邻台阶则形成限位和支撑，使烟嘴与普通烟支之间保持适度摩擦，不易松脱。

　　结构设计时需要重点控制几个边界。首先是总长与外径的比例：总长决定了烟气冷却路径，也影响手持时的力臂；外径过大虽然能增加通道尺寸和结构刚度，但会降低含咬舒适性，外径过小则容易在受力时弯曲，并导致内部通径不足。其次是端部圆盘直径，它必须大于杆身主体，才能在插入烟支时形成可靠止挡，同时圆盘厚度不能过薄，否则在插拔侧向受力时容易在根部产生应力集中。再次是各段过渡圆角，回转体表面的台阶处应避免尖角，尖角不仅会在注塑冷却时形成缩痕，也会在跌落或受压时成为裂纹起始点。最后是内孔同轴度，烟嘴属于细长件，若内孔与外圆偏心，局部壁厚会明显减薄，冷却后容易出现翘曲，装配后也可能造成气流偏置。

　　在实际应用场景中，这类零件通常采用批量注塑方式生产，材料需兼顾一定耐热性、表面卫生性和成型流动性。建模时应先以旋转特征构建主体轮廓，再对各段凸筋、圆角和端部边界进行细化；内部流道可通过同轴切除或旋转切除完成，以保证全段截面连续。若后续需要开模，还需检查外表面是否存在侧向倒扣，环形筋条若沿周向封闭且方向与开模方向一致，通常可直接沿轴向脱模；若筋条侧面带有倒扣，则需修改拔模角度或拆分结构。壁厚设计应尽量均匀，圆盘与杆身交接处容易因材料堆积产生表面凹陷，可通过局部减薄内侧或加大过渡圆弧来改善。

　　从使用角度看，烟嘴经常承受手指捏持、嘴唇接触以及烟支插拔带来的轴向力，因此杆身中部不宜做成完全光滑的等直径圆柱。模型中的多段变化能够增加握持摩擦力，并在视觉上区分功能区段；同时，凸筋之间的凹槽可作为轻微形变补偿区，当外部受到径向挤压时，材料有一定变形空间，不至于立刻把内孔压闭。对于吸嘴端，外形应逐步收窄并保持圆滑，避免锐边接触口腔；与烟支配合的一端则需要较短的导向段和明确的限位面，使插入过程顺畅，到位后又有清晰手感。

　　尺寸链方面，需要同时考虑烟支端口直径、纸层摩擦系数、材料收缩率和内部通径。插入段外径过小会导致配合松动，过大则会使烟支纸层褶皱甚至堵烟；因此该段通常取略小于烟支内径的名义值，并通过端部倒角降低插入阻力。内部孔径则要在吸气阻力和冷却效果之间平衡：孔径越大，吸阻越小，但烟气停留时间短，降温作用减弱；孔径越小，路径换热增强，但容易被焦油或冷凝物污染后造成堵塞。较长杆身虽然有利于冷却，却会提高模具细长型芯的加工和成型难度，因此在三维建模阶段就应把内孔长径比、壁厚变化和拔模方向一并校核。

　　总体而言，该模型不是简单的圆棒加法兰，而是围绕烟气通道、插入定位、手持舒适、冷却降温和注塑工艺共同形成的小型结构件。回转主体保证了加工与建模的简洁性，分段凸筋解决了握持、加强和造型识别问题，端部圆盘提供了明确的安装边界，细长内腔则承担了主要功能。对结构设计人员来说，这类零件的价值在于用较少特征同时满足使用、装配和制造要求；在后续优化中，可进一步针对内孔截面、壁厚分布和端部配合尺寸做迭代，使吸阻、温度、强度和成型稳定性达到更合理的平衡。
