雷丁克托一体式齿轮减速电机结构

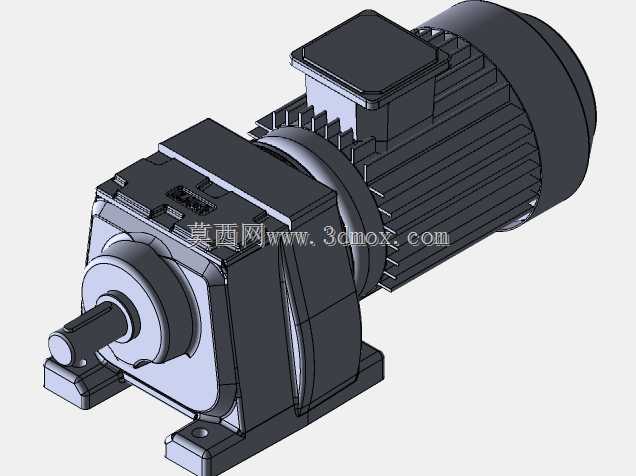

　　在输送辊道、小型搅拌机构、包装线进给单元以及自动化专机的低速大扭矩驱动环节，常需要把电机的高转速转换成执行端可用的低转速，同时保持安装紧凑、维护简便。图中这款一体式齿轮减速电机正是围绕这类工况构建：电机部分与齿轮箱共用同一根或同轴度受控的连接界面，省去了现场单独找正电机与减速器的麻烦，也减少了联轴器、底座和防护外罩的额外占用空间。从三维结构看，电机段采用带散热筋的壳体，筋条沿周向和轴向布置，能够在自然对流或设备周边气流条件下扩大散热面积；顶部独立的接线盒为电源接入提供隔离空间，盒体与机壳之间有明确的安装面和止口边界，便于现场走线并避免线缆直接贴近发热壳体。齿轮箱部分位于动力输出侧，箱体为近似方形的铸造式轮廓，内部容纳齿轮、轴系、

　　轴承和润滑空间。输出轴从箱体前端伸出，轴端为实心圆柱结构，适合通过键连接安装链轮、带轮、联轴器或直接驱动执行件。箱体下部设置安装脚，脚面上预留螺栓孔，形成稳定的卧式安装基准；这种支脚结构在设备机架上定位直观，对安装平面的加工要求相对可控，也方便后期检修时整体拆装。设计这类驱动单元时，首先要处理的是动力与传动的边界匹配。电机输出的高转速进入齿轮箱后，通过齿轮副逐级降速并放大扭矩，因此箱体内部需要为齿轮啮合、轴承支撑和润滑油留足空间，同时控制壳体壁厚，避免不必要的体积膨胀。外部轮廓上的加强筋并非单纯装饰，它们通常布置在轴承座附近、箱体合箱面周边和支脚过渡区域，用于承受齿轮啮合力产生的弯曲与扭转载荷，降低薄壁箱体在长期负载下的变形风险。

　　输出端的轴承座区域明显加厚，说明该位置是承受径向力和轴向力的关键部位。若执行端通过链轮或齿轮传递动力，输出轴会受到不小的悬伸载荷，轴承跨距、轴径和箱体局部刚度必须协同考虑；模型中输出轴周围的圆形凸台与箱体平滑过渡，正是为了把载荷分散到更大面积的箱体壁面上。电机与齿轮箱的结合面也是结构重点。两者连接后，同轴度直接影响齿轮啮合噪声、轴承寿命和密封可靠性。三维建模时需要明确止口配合、螺栓分布以及定位销位置，使装配关系在数字样机中即可检查，而不是等到实物装配时才发现干涉或偏心。接线盒位于电机顶部，其高度和宽度构成电气安装边界；在设备布局中，上方需要保留开盖接线和线缆弯曲的空间，不能被机架横梁或其他部件完全遮挡。从整机外形看，

　　长度方向由电机筒身、齿轮箱和输出轴悬伸段共同决定，宽度方向主要受散热筋外圆和接线盒突出尺寸控制，高度方向则包含电机中心线到支脚底面以及到接线盒顶面的距离。选型和布置时，不能只看输出轴中心高，还应核对支脚螺栓孔间距、输出轴直径、键槽尺寸、轴伸长度以及接线盒朝向。若设备侧空间狭窄，齿轮箱与电机的相对方位、接线盒可旋转角度都会影响走线和维护；若现场存在冲洗、粉尘或轻微腐蚀环境，还需在该结构基础上进一步确认表面涂装、油封和接线盒密封等级。润滑与热管理同样影响长期运行。齿轮箱内部需要一定油位，使下部齿轮或甩油结构能够把润滑油带到啮合区和轴承处；箱体上通常会设置油位观察、注油和排油接口，这些接口在三维布局中要留出操作空间。电机散热筋之间应避免被设备护板长期封死，否则即使筋片面积足够，也会因空气流通不畅导致温升偏高。对于频繁启停、正反转或冲击负载的场合，支脚螺栓的防松、输出轴连接的疲劳强度以及齿轮箱与机架接触面的刚度都需要重点校核。该模型把电机、齿轮箱、输出轴、接线盒和安装脚整合为一个完整数字样机，能够帮助设计人员在机架设计阶段直接检查干涉、确定维护空间，并据此选择链轮、带轮或联轴器等下游连接件。它不是孤立的零件展示，而是驱动系统在设备中的一个具体落点：从动力输入到低速输出，从散热、密封到安装固定，各部分的几何边界都在模型中被清晰定义，便于后续工程图拆解、装配工艺制定和现场布局优化。
