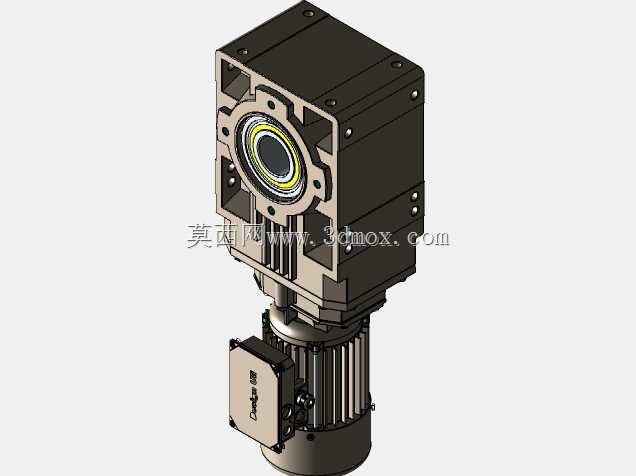

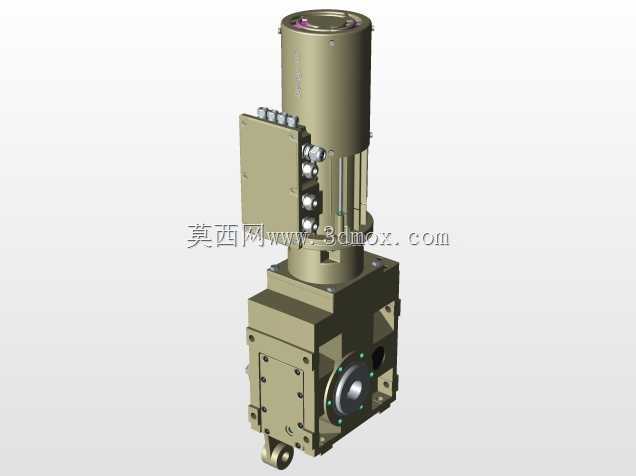

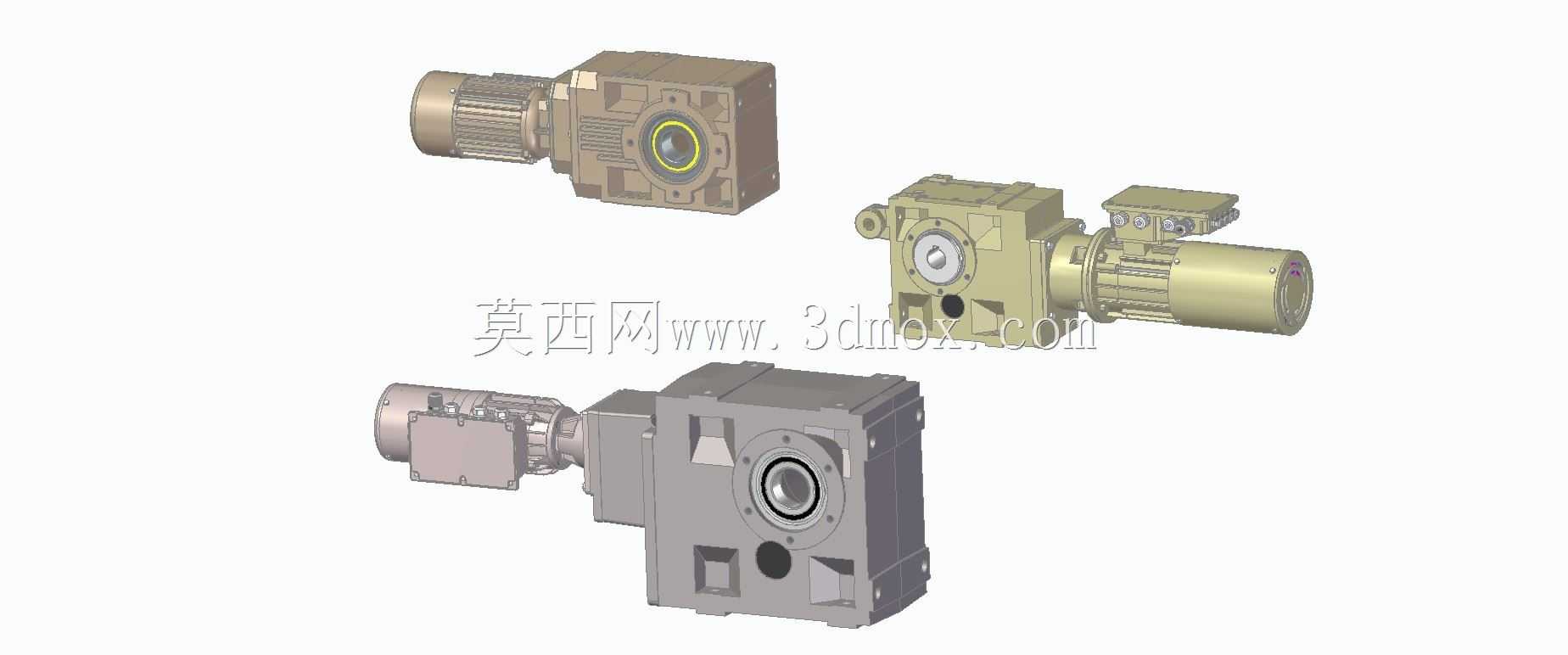

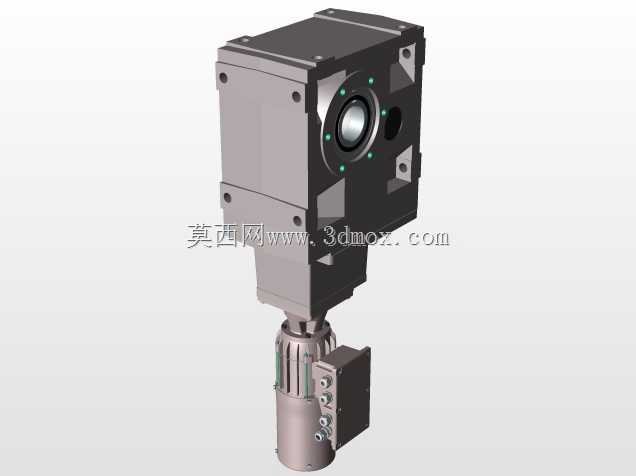

  在自动化生产线输送、包装机械主传动、小型物料提升设备这类需要低转速大扭矩输出的工况里,蜗轮蜗杆类传动结构的应用占比一直不低,这类结构天生具备大传动比下的自锁特性,在很多需要防止负载倒转的垂直输送、倾角输送场景里,能省掉额外的制动组件,简化整体设备的传动链布局。这套一体化的蜗轮传动驱动结构,把驱动电机和蜗轮减速箱体做了集成式设计,没有采用分体式的联轴器连接结构,电机输出轴直接和蜗杆段做配合连接,大幅压缩了整套传动单元的轴向安装尺寸,对于安装空间局促的小型设备来说,这种紧凑布局的优势非常明显。从结构设计逻辑来看,箱体采用了分体式压铸铝壳体拼接结构,连接面通过定位销做装配基准定位,保证蜗轮和蜗杆的啮合中心距偏差控制在允许范围内,

  避免啮合间隙过大导致的传动回程误差,也能防止间隙过小出现的啮合卡滞、磨损加剧问题。箱体输出端采用了中空轴带法兰安装的结构,这种设计不需要额外加装输出联轴器,被驱动的设备轴可以直接插入中空输出孔内,通过侧面的锁紧螺钉完成周向固定,法兰端面的止口可以直接和设备的安装面板做定位配合,安装时只需要保证止口配合公差,就能完成输出轴的同轴度找正,大幅降低现场安装的调试难度。输入端的电机采用了标准的三相异步电机结构,接线盒做了侧置式布局,不管是水平安装还是垂直安装的场景,都能方便接线操作,不会出现接线盒朝向地面导致线缆弯折、积水进灰的问题。电机和减速箱体的连接端采用了法兰直装结构,连接法兰的止口和箱体输入端的轴承室做了同轴度设计,

  保证电机轴和蜗杆的同轴度偏差在0.02mm以内,避免高速运转时出现轴系振动、轴承发热的问题。蜗轮部分采用了锡青铜材质的轮芯搭配钢制轮毂的组合结构,这种材质搭配既能保证蜗轮齿面的耐磨性能,又能控制整体的材料成本,毕竟全铜结构的蜗轮成本会高出不少,而钢轮毂和铜齿圈的过盈配合结构,完全能满足常规工况下的扭矩传递需求。蜗杆部分采用了合金钢渗碳淬火处理,齿面硬度能达到HRC58-62,和铜质蜗轮啮合的时候,摩擦系数更低,传动效率比普通铸铁蜗轮的结构高出15%左右,同时磨损量也更小,能有效延长整套传动单元的维护周期。在安装边界尺寸上,箱体的安装法兰采用了方形四孔固定结构,四个安装孔的位置度公差控制在0.1mm以内,不管是正装、反装还是侧装,都能和设备的安装支架精准配合。输出端的中空轴孔径按照常规的标准轴径做了适配设计,键槽尺寸符合通用传动件的标准规格,选型的时候不需要额外做轴的改制加工,就能直接和现有设备的从动轴配合。箱体顶部预留了注油孔,底部设置了放油螺塞,日常维护的时候不需要拆解箱体,就能完成润滑油的更换,注油孔旁边设置了油标观察窗,可以直观看到箱体内的润滑油液位,避免缺油导致的齿面干磨问题。在实际选型应用的时候,需要注意这类蜗轮传动结构的输入转速不能超过额定值,高速输入会导致齿面滑动速度过快,温升超出允许范围,加速密封件的老化,也会加剧齿面的磨损。另外在重载冲击的工况下使用时,需要校核输出轴的径向承载能力,虽然中空轴结构的刚性不错,

  但如果径向负载超出轴承的额定载荷,会导致轴承提前失效,影响整套设备的运行稳定性。这套结构的密封设计采用了双唇口骨架油封,在输出轴和输入轴的位置都做了双重密封,既可以防止箱体内的润滑油渗漏,也能阻挡外界的粉尘、水汽进入箱体内部,在多粉尘、潮湿的车间环境里使用,也能保证内部传动部件的清洁度,减少异常磨损的概率。从三维建模的角度来看,这套结构的建模过程需要重点关注蜗轮蜗杆的啮合参数匹配,包括模数、头数、导程角、中心距这些参数的对应关系,一旦参数出现偏差,建模完成后做运动仿真的时候就会出现干涉、卡滞的问题,没法真实模拟实际的传动状态。另外箱体的加强筋布局也做了优化,在轴承室的位置设置了放射状的加强筋,既可以提升箱体的结构刚性,承受更大的传动反扭矩,又不会过多增加箱体的整体重量,符合轻量化设计的思路。在很多小型输送线的驱动端改造场景里,这种一体化的蜗轮传动单元替换原来的分体式链传动结构,能大幅减少传动环节的损耗,也能消除链传动带来的噪音和润滑维护问题,整体运行的平稳性会有明显提升。
