四型腔层叠式简易注塑模具结构

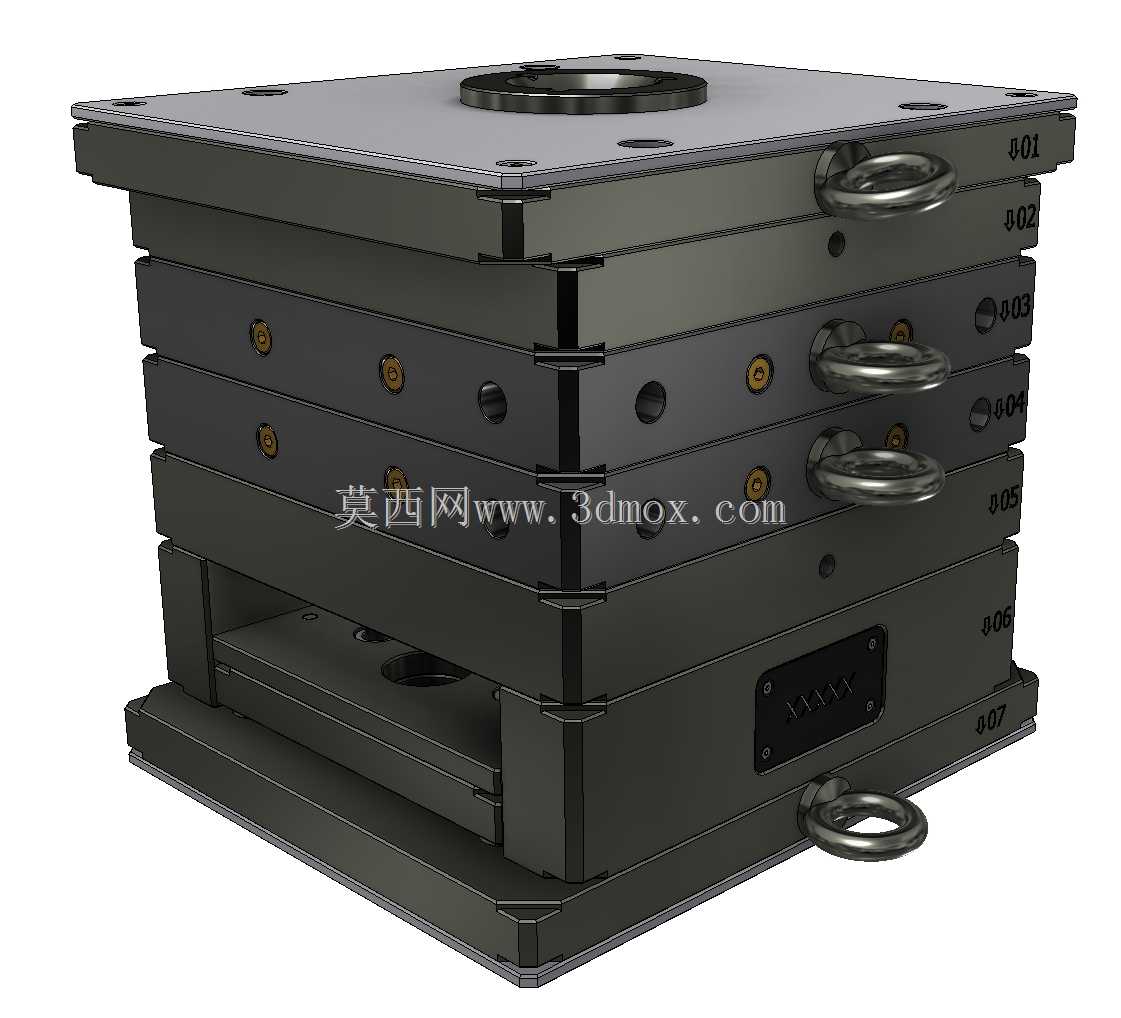

　　这套模型呈现的是一副典型的四型腔层叠式简易注塑模具，整体由多层板件堆叠而成，外部可清晰看到001至007的分层标识，便于在装配、检修和拆装过程中快速确认板件顺序。模具顶部设置主流道定位与浇口区域，用于与注塑机射嘴对中；底部为安装承载板，可直接固定在设备工作台面上。侧面布置多个吊环，既反映模具整体重量较大，也说明在起吊、翻转和上机安装时需要按受力点操作，避免单侧受力导致模板变形或导向件拉伤。

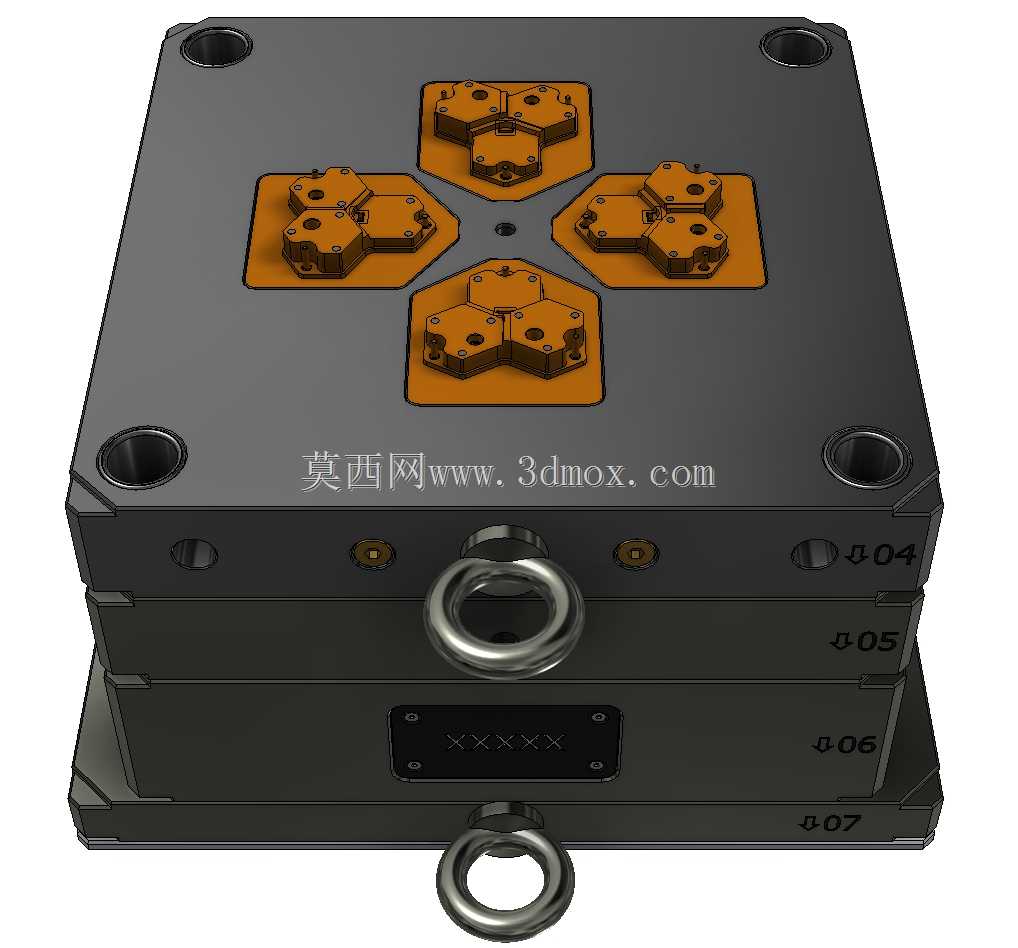

　　从实际用途看，这类模具主要用于小尺寸塑料件的批量成型。四型腔布局意味着一次注射循环可同时产出四个制件，相比单型腔结构能够显著提高设备利用率，但也对浇注系统平衡、排气和冷却一致性提出更高要求。模型在板件侧面预留了多组孔位，其中一部分用于紧固螺钉和定位销，另一部分可作为冷却水道或油路接口。设计时需要将这些接口与模板内部通道对应起来，保证进出水方向清晰，避免现场接管时接反。

　　结构上，多层板之间通过导柱、导套和定位销保持相对位置。导柱承担开合模过程中的导向作用，定位销则用于保证各模板在装配后的重复精度。若导向件间隙过大，成型时容易出现型腔错位、飞边或顶出不平衡；间隙过小，则在热膨胀后可能发生卡滞。因此在三维建模阶段，需要把导向件长度、配合段、导入倒角以及避让空间完整表达出来，而不是只画外形。

　　分型面沿多层板之间的水平界面分布。对于四型腔模具，分型面不仅要满足制件脱模要求，还要兼顾加工便利性和封胶可靠性。若制件带有侧壁倒扣，通常还需要滑块、斜顶或抽芯机构；本模型更偏向基础模架与板件组合展示，适合用于讲解模具总体构成、安装边界和板件功能。实际设计时，应在型腔周围布置足够的锁模力传递区域，避免注射压力集中造成局部涨模。

　　外形尺寸与安装边界方面，模型整体呈方正箱体结构，长宽方向由最外侧模板决定，高度方向由七层板件叠加形成。顶部中心孔需与注塑机喷嘴轴线重合，底部安装孔位要匹配设备工作台T型槽或压板位置。侧面吊环突出于模板外轮廓，在核算设备开模行程、机械手取件空间和周边防护距离时必须计入，不能只按模板本体尺寸判断。冷却接头、螺钉头和销钉端部同样会占用外围空间，管路布置时应预留扳手操作距离。

　　设计思路上，这类简易模具强调标准化与可加工性。板件采用规则矩形，便于铣削、磨削和钻孔；孔系按规则阵列布置，有利于降低加工出错率。多腔结构应在流道布置上尽量做到各腔充填同步，浇口截面、流道转角和冷料穴位置都需要结合制件重量与材料流动性确定。顶出区域通常位于动模侧，顶针、顶板和回针的行程要与制件高度、浇口凝料脱落空间相匹配。若采用自动化取件，还需在模具外侧留出夹爪进入路径，避免吊环和水嘴干涉。

　　在工程应用中，该模型可作为模架设计校核、干涉检查和装配沟通的基础。通过分层观察，可以理解定模板、动模板、垫板、顶板和底板之间的力流传递；通过侧面孔位，可以识别紧固系统、导向系统与冷却系统的布置逻辑。对于结构设计人员而言，建模时不应只关注外观堆叠，而要把配合关系、安装方向、起吊安全、维护拆装和成型工艺约束同时纳入考虑，这样形成的三维结构才能真正服务于后续加工、装配与现场生产。
