多腔精密塑胶注塑模具总装结构

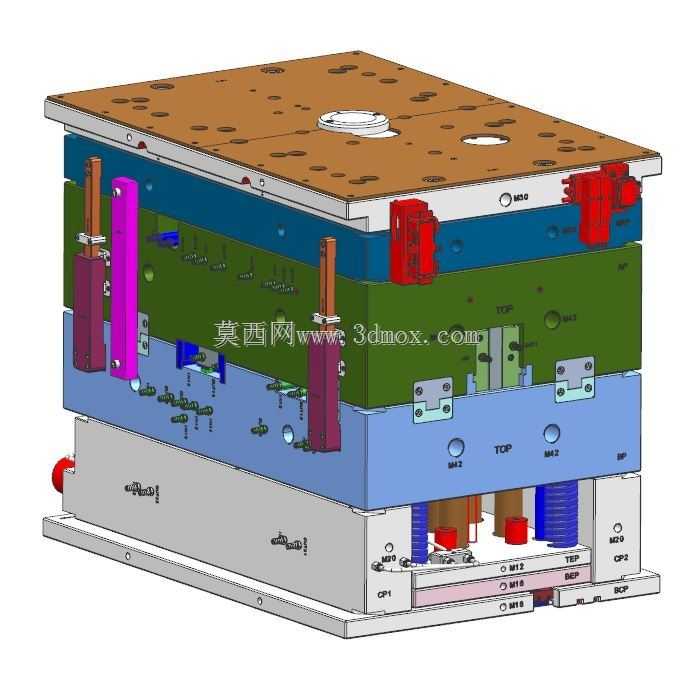

　　这套总装模型呈现的是一套典型多板结构塑胶注射模，整体采用模架与成型镶块分层组合的方式，适合在中等吨位卧式注塑机上完成批量塑件生产。从现场装配视角看，模具上下方向由定模侧、动模侧及顶出承载段构成，四周预留了吊环、锁模块、压板槽和冷却接口位置，能够直接对应机台装夹、起吊与水路排布需求。

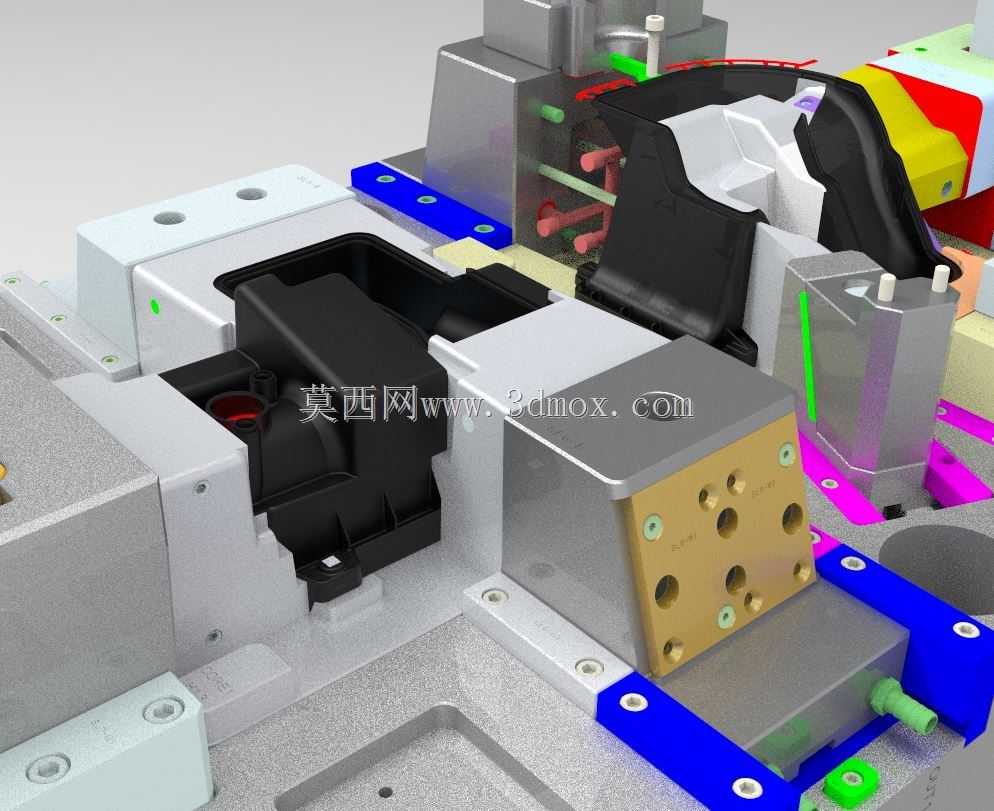

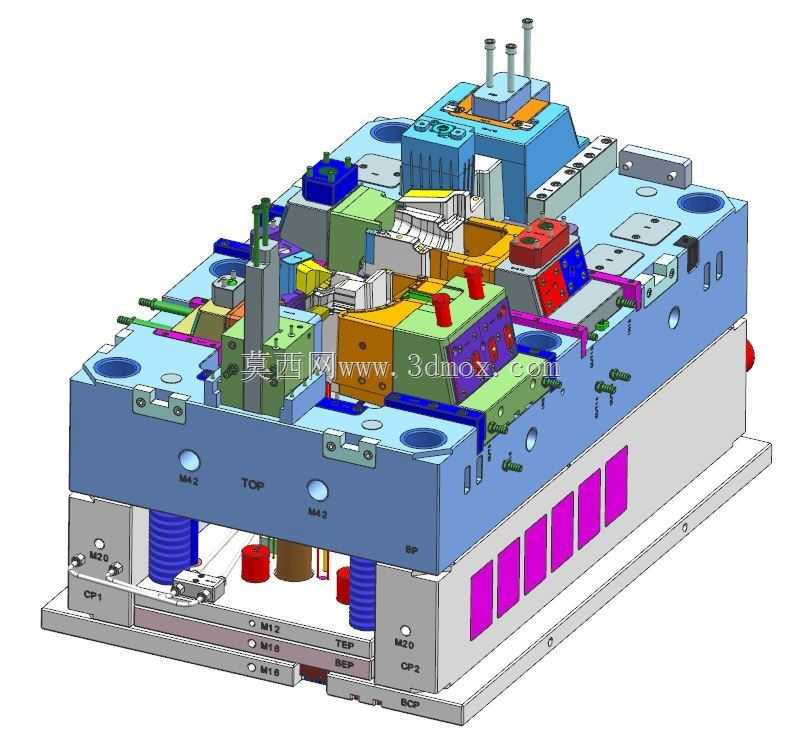

　　模型中最醒目的是多层彩色分块的成型与机构区域。不同颜色并不只是视觉区分，实际对应不同功能组件：靠近中心的复杂块体包含型腔、型芯、斜顶、滑块及锁紧单元，外围蓝色板件承担模板定位、导向和承压作用。多组导柱、导套沿四角或对称区域布置，使合模过程中动定模能够重复定位，避免薄壁塑件出现偏心、飞边或段差。顶部若干圆柱形元件对应浇口套、定位环及热流道或支撑柱相关结构，说明该方案在进胶与刚性补强方面做了完整考虑。

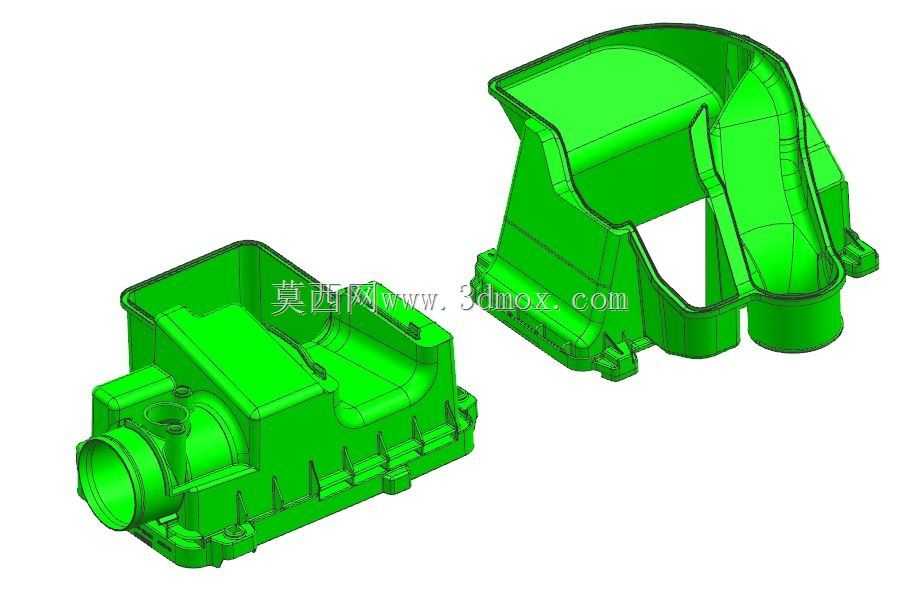

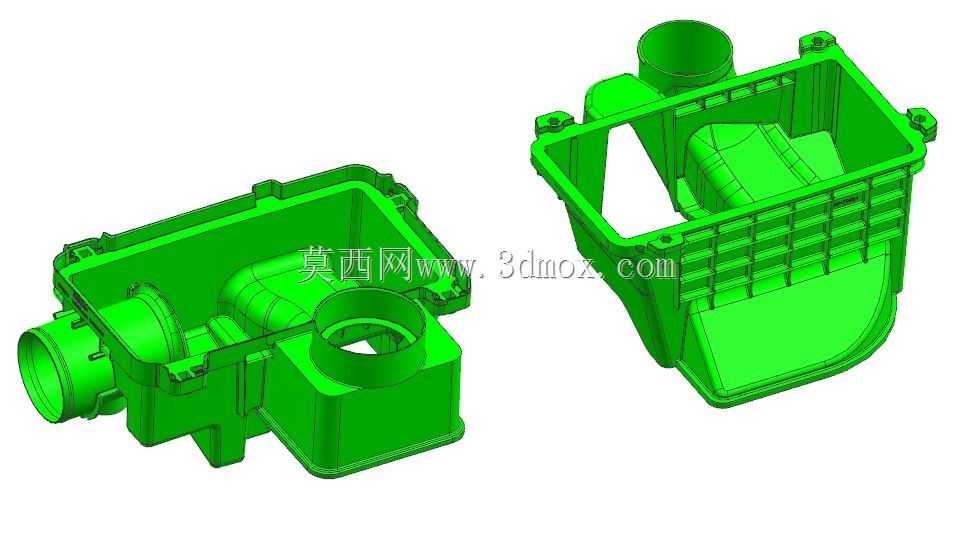

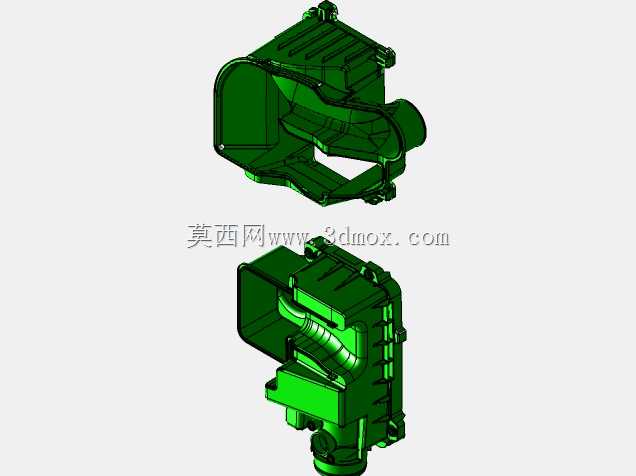

　　从应用场景看，这类模具服务于消费电子外壳、家电小盖板、仪器仪表支架或类似中小型塑胶件的连续生产。若塑件带有侧孔、卡扣、侧向凹槽，单纯依靠上下开模无法脱模，因此模型中布置了多向抽芯机构。斜向顶出件可在开模顶出阶段同步让位，侧向滑块则通过锁紧块在合模时承受注射压力，防止成型区域受高压熔体推挤而退让。对于结构工程师而言，这类机构的行程、角度和复位顺序必须在三维环境中提前校验，任何干涉都会在试模时表现为拉伤、顶白或合模卡滞。

　　冷却系统在模型中以紫色回路和接口形式体现。实际模具中，水路距离型腔表面的均匀性直接影响成型周期和塑件翘曲。若某一侧冷却过快或过慢，制品收缩不一致，装配尺寸就会漂移。模型将多组水路沿模板和镶块周边布置，说明设计时兼顾了加工可达性与热交换效率；同时，底部可见弹簧、顶杆板、支撑柱和限位元件，构成完整的顶出与回程体系。弹簧提供初步复位力，顶杆板将机顶棍推力传递到各顶出元件，支撑柱则用于减少注射时动模板的弯曲变形。

　　外形与安装边界方面，这类总装结构需要重点核对闭合高度、最大开模行程、顶出行程以及机台拉杆间距。模型四周的压板位决定模具装入注塑机后的固定方式，侧面吊环螺钉位置影响翻转和吊装安全，顶部定位环需要与机台射嘴中心对正。若外围尺寸超出机台容模量，即使成型部分设计合理也无法上线；若顶出高度不足，塑件可能仍包在型芯上，需要人工取件，降低自动化生产稳定性。

　　设计思路上，该方案明显采用标准化模架加定制化镶块的路线。标准板件、导向件和紧固件可缩短制造周期，复杂成型区域则拆分为可单独加工、研磨和维修的镶件。这样做的好处是多方面的：深腔、筋位和柱位可以选用更合适的钢材或热处理工艺；局部修改时不必整块模板重做；抛光、放电和线切割工序也更容易安排。对于量产模具，维护便利性与首次试模成功率同样重要。

　　在结构评审时，还需要关注浇口形式与排气位置。模型中心区域的复杂拼合线提示熔体可能从一点或多点进入型腔，填充路径经过多个壁厚变化区域。若排气不畅，短射、烧焦或熔接痕会集中在末端。滑块与镶件的分型面本身可承担部分排气，但在深筋和封闭柱位附近仍需针对性设计排气槽。顶针布置也要避开外观面，同时落在骨位、柱位和包紧力较大的区域，以平衡顶出力。

　　从三维建模角度看，这类模型的价值不只在于展示外观，更在于提供干涉检查、机构运动验证和加工沟通的统一载体。通过装配体可以逐层剖切，观察斜顶与顶针板的连接方式、滑块与压条的配合关系、水路是否穿越顶针或螺丝柱、支撑柱是否与顶出元件冲突。对于后续出工程图、BOM整理、采购备料和车间装配，完整总装能够减少二维图纸理解偏差。

　　整体而言，该注塑模具结构覆盖了从进胶、冷却、抽芯、导向、顶出到安装定位的关键环节，适合作为多板复杂塑胶模的结构参考。实际项目中仍需结合具体塑件材料、收缩率、壁厚、外观要求和注塑机参数进行细化，但在机构布局、边界控制和装配逻辑层面，模型已经体现出较强的工程完整性。
