精密多腔弧形塑料件注塑模具结构

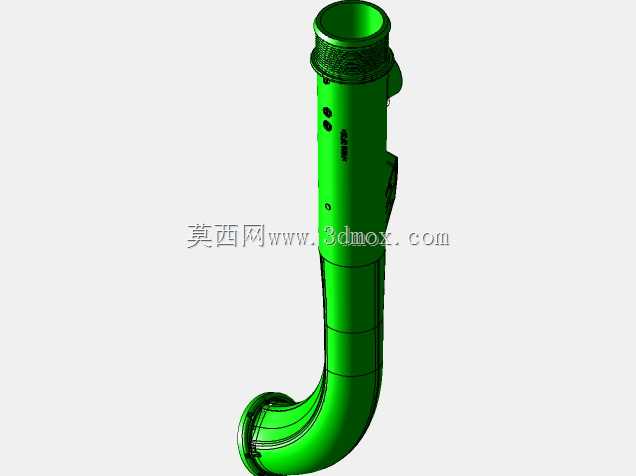

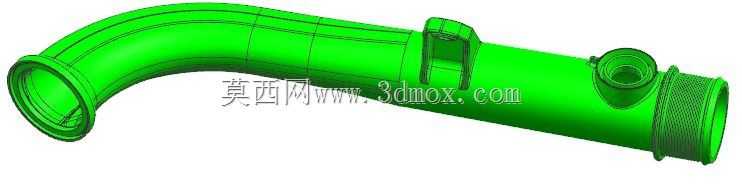

　　这套模型呈现的是一套面向复杂弧形塑料件量产的注塑模具装配体，核心关注点不在单一零件造型，而在多机构协同、抽芯路径、冷却布置与成型边界之间的平衡。从结构上看，产品成型区域带有明显圆弧走向，局部还存在侧向孔位、凹槽和厚薄变化，若采用简单两板模直接开模，塑件会在圆弧侧壁和横向特征处发生拉伤、顶白甚至无法脱模。因此方案中布置了多组侧向抽芯与斜向滑移组件，通过油缸、滑块、导轨和锁紧块的配合，在模具打开前先退出侧向成型面，再由主分型面完成分离。

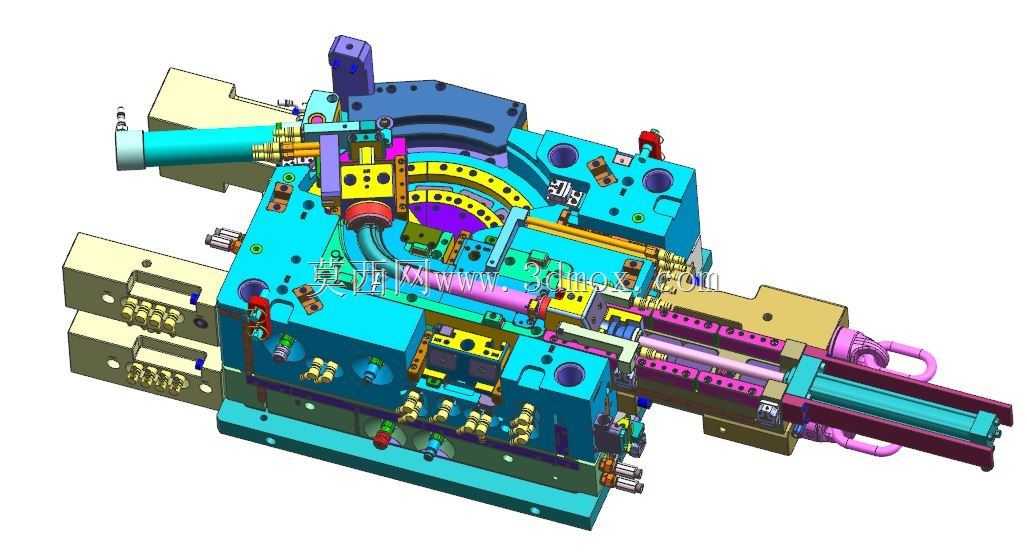

　　实际生产场景中，这类模具常用于仪表壳体、传感器外包塑件、小型传动护罩或带弧形流道的功能件。塑件虽然尺寸不大，但对装配位置度、表面缩痕和翘曲控制要求较高。模具设计时需要先把产品的脱模方向梳理清楚，再判断哪些特征必须由滑块成型，哪些特征可以通过斜顶或镶件处理。图中中部弧形区域集中了多组细小型芯和油路、水路接口，说明该区域既是产品形状最复杂的位置，也是热量最容易积聚的位置。若冷却不足，局部收缩差异会放大圆弧段变形，最终影响后续与金属件或其他塑件的配合。

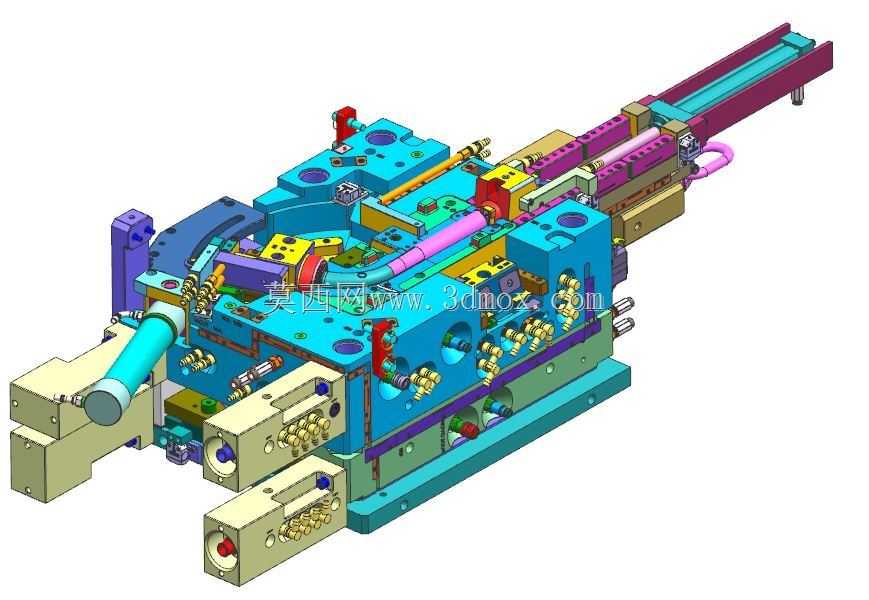

　　模型左右两侧伸出的液压缸分别承担不同方向的抽芯动作。长行程油缸用于横向深腔或长孔型芯的退出，其安装座、接头和导向杆都在装配体中完整表达；另一侧较短的执行机构则服务于局部侧凹，避免为了小特征而采用过大滑块，从而减少模架尺寸和开合模冲击。油缸选型不能只看行程，还要核算拔模斜度、型芯包紧力、润滑状态以及启动瞬间的摩擦阻力。细长型芯在抽芯时若导向不足，容易出现偏磨或咬死，所以图中可以看到滑块底部采用了耐磨板和压条结构，把运动约束在确定直线方向内。

　　浇注系统的思路偏向稳定填充与后续自动化去除。弧形产品若从单侧进胶，熔体在型腔内绕行距离长，容易形成明显熔接痕和滞流；若采用多点进胶，则需要平衡各段流道长度和剪切热。模型中热流道或浇口相关元件与主体结构紧凑集成，反映出设计时优先考虑减少压力损失、缩短成型周期，并降低回头料比例。对于外观要求较高的塑料件，浇口位置还要避开可见弧面和装配密封面，尽量设置在边缘、内侧或后续可加工遮蔽的区域。

　　冷却系统在这类模具中不是简单钻孔，而是随成型区域分布。弧形镶件内部若空间允许，应采用隔水板、斜水孔或随形水路，使热量从厚壁区域快速带走；细长型芯则可考虑铍铜镶件或导热棒辅助降温。图中大量外露接头说明冷却回路分组明确，动模、定模以及大滑块可能分别独立控温。这样做的好处是在试模阶段可以根据填充末端、缩痕位置和顶出阻力逐段调整水温，而不是整副模具统一冷却。

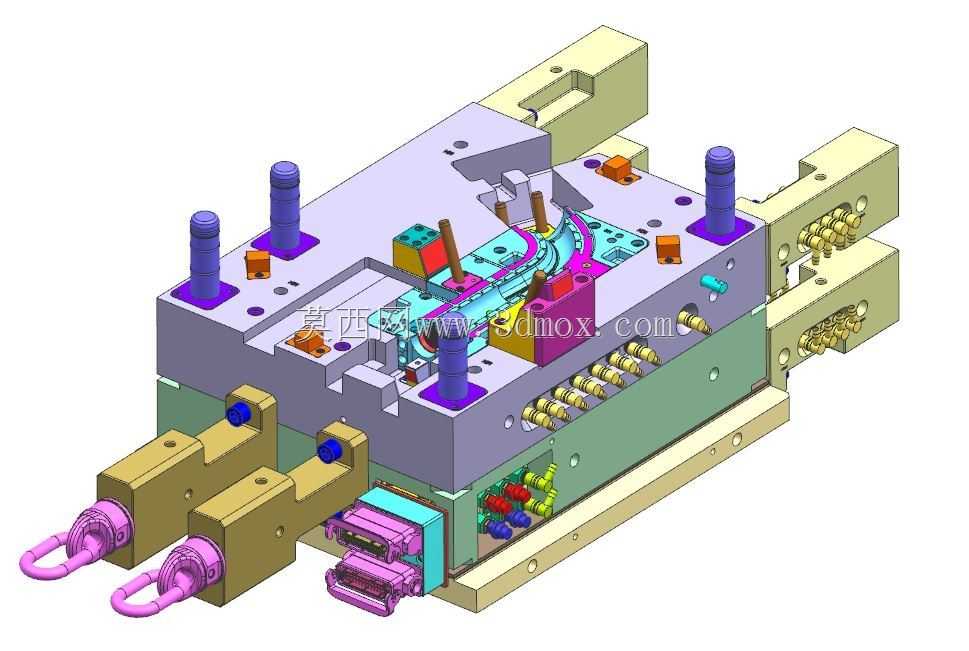

　　顶出部分需要兼顾塑件刚性与脱模平衡。弧形件在顶出时受力方向并不完全平行于开模方向，如果顶杆集中在某一侧，容易造成局部应力发白或整体扭转。合理做法是在骨位、柱位和厚壁边缘布置顶杆，必要时增加顶板导向和复位机构，确保顶出过程同步。模型中能看到多组细小标准件沿分型面周边分布，这些元件虽然单个尺寸小，但对模具寿命和维护便利性影响很大。易磨损部位采用镶拼结构，比整体式型腔更便于抛光、更换和维修。

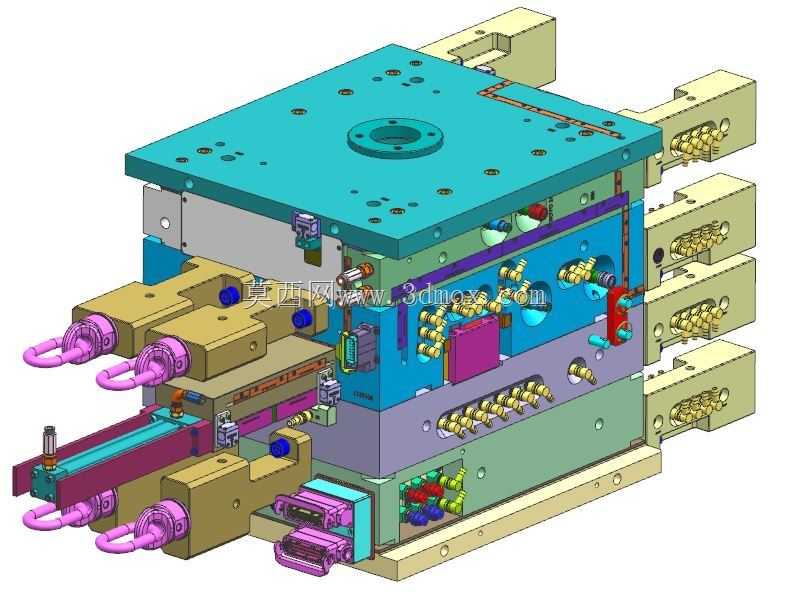

　　从安装边界看，装配体外廓包含油缸、接头、滑块行程空间和外部管路，不能只按模架长宽高判断是否能装入注塑机。选型时要核对拉杆间距、最大模厚、最小模厚、开模行程、顶棍孔位置以及侧向抽芯所需的安全空间。若油缸伸出后与机床安全门、料筒或机械手取件路径干涉，即使模架本体尺寸合适也无法稳定生产。模型把这些外围执行元件完整建出，正是为了在设计阶段提前检查三维空间干涉，而不是等到装机后再现场打磨。

　　结构设计的另一个重点是刚度与加工工艺的平衡。弧形型腔和多滑块组合会带来较高的合模压力，锁紧块必须正对滑块受力方向，避免注塑时滑块后退产生飞边。分型面沿产品形状转折时，要兼顾封胶可靠性、排气路径和加工可达性。过深的清角、过窄的封胶面和难以抛光的内侧曲面都会增加制造成本。把复杂区域拆成可铣削、可磨削、可EDM加工的镶件，虽然增加了装配工序，却能显著降低热处理变形和后期维护难度。

　　总体而言，这套三维装配体展示的不是概念性外观，而是接近工程落地的注塑模方案：多方向抽芯解决弧形侧凹脱模，独立冷却回路控制局部温差，分散顶出保证塑件不变形，外伸油缸与管路则提示设计者必须同步考虑设备安装边界。对结构工程师来说，建模的价值在于把成型动作、受力传递、温控路线和维护空间放在同一坐标系中验证；对模具制造者来说，清晰的镶件拆分和标准件布置有助于提前识别加工难点；对注塑工艺人员来说，完整的油路、水路和顶出表达也为后续试模调机提供了直接依据。
