欧标托盘自动化机器人处理工作站

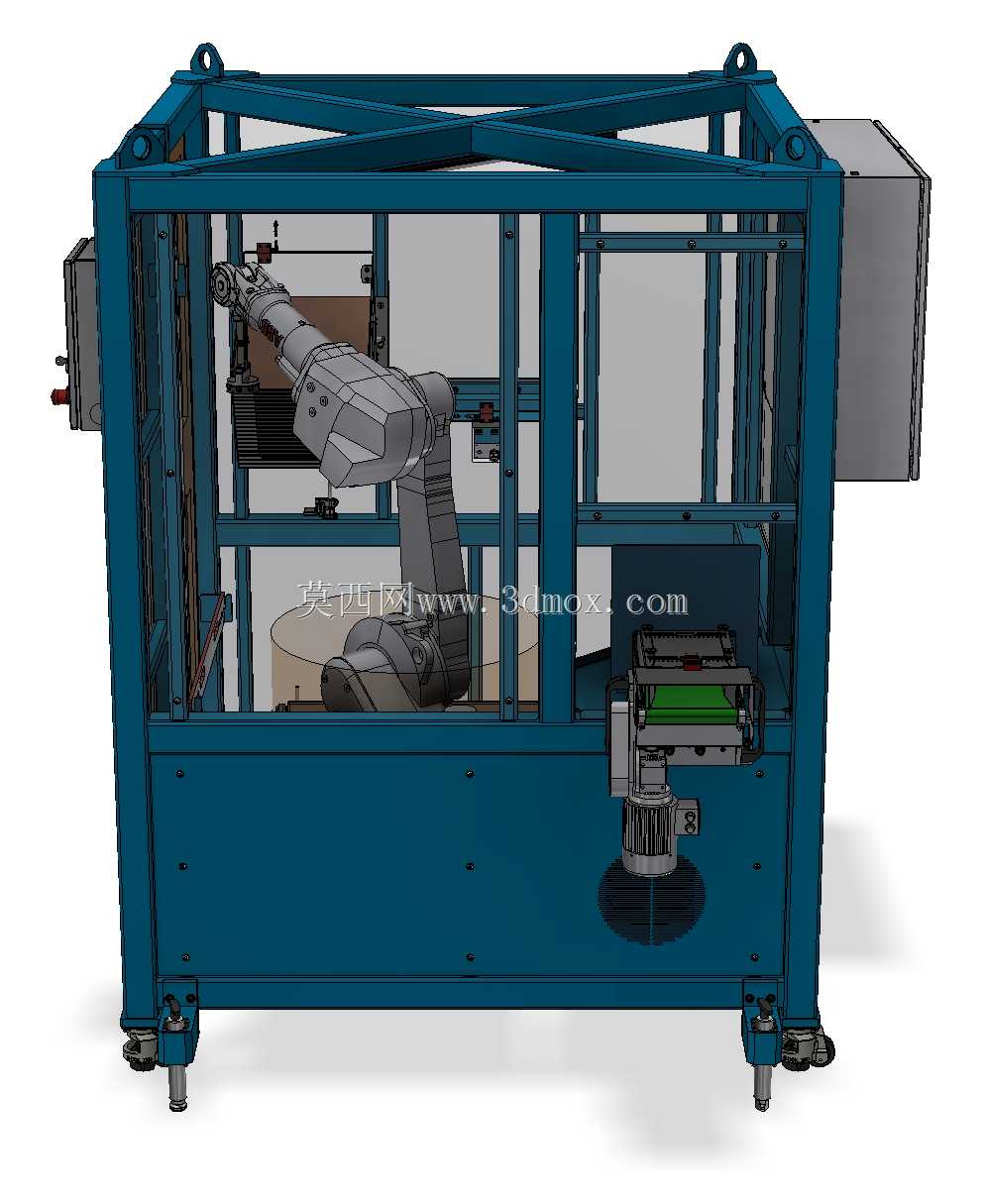

　　这套设备的核心定位是面向物流仓储与生产车间内部的标准化托盘流转环节，针对欧标EPAL托盘在产线末端、仓库暂存区、装卸货口之间频繁的拆垛、码垛、姿态调整与转运需求而设计。整体采用方管焊接框架作为外部防护与承载基体，框架顶部预留四个标准吊耳，满足车间行车整体吊装移位的要求；底部配置四个可调脚轮与支撑脚垫组合，既可以在短距离工位调整时推行，也能在固定工位通过脚垫调平承重，避免运行过程中出现晃动。框架内部集成一台六轴工业机器人，机器人底座固定于框架下部的加厚安装平台上，平台与主框架之间采用螺栓连接并配定位销，保证机器人长期高速运行下的重复定位精度不发生偏移。机器人末端可根据实际工艺更换夹爪或真空吸附装置，用于抓取托盘本体或托盘上承载的工件，

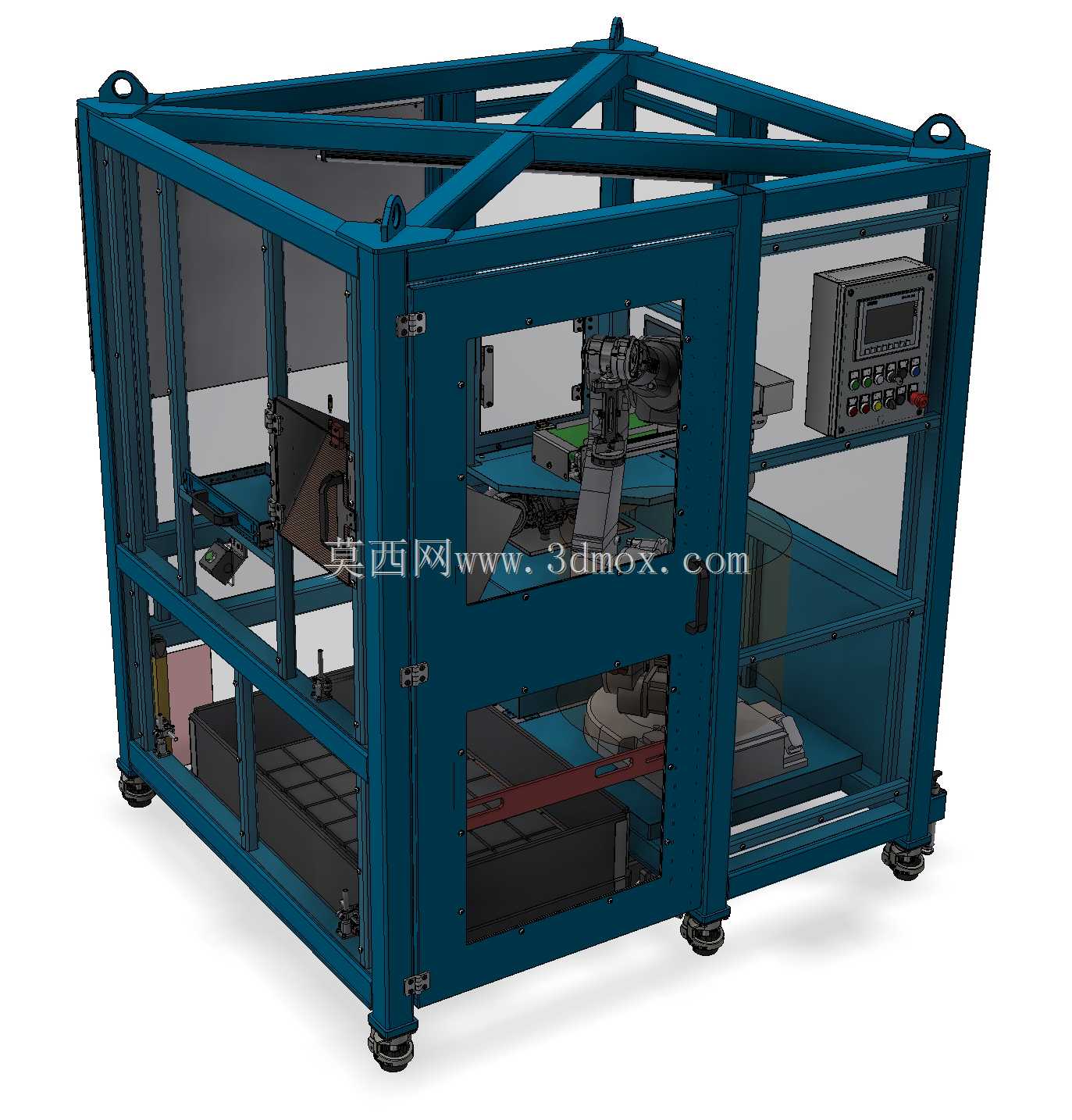

　　框架侧面预留电气安装板，用于布置PLC、伺服驱动器、端子排与气源处理元件，操作面板嵌入框架前门的可视区域，操作人员无需进入设备内部即可完成参数设定、手动调试与状态监控。前门与侧门均设置安全联锁开关，任意一扇门开启时机器人立即进入安全停止状态，符合工业现场的安全防护规范。从设计思路上看，该工作站没有采用常见的地装式机器人外加独立安全围栏的布局，而是将承载结构、安全防护、电气集成、机器人安装全部整合在一个箱式框架内，这种集成化设计最大的优势在于减少现场安装调试的工作量。设备到厂后只需完成地脚调平、电源接入与气源连接即可投入使用，不需要在车间地面额外打孔安装围栏，也不需要单独设计机器人底座，对于需要频繁调整产线布局的柔性生产车间尤为适用。

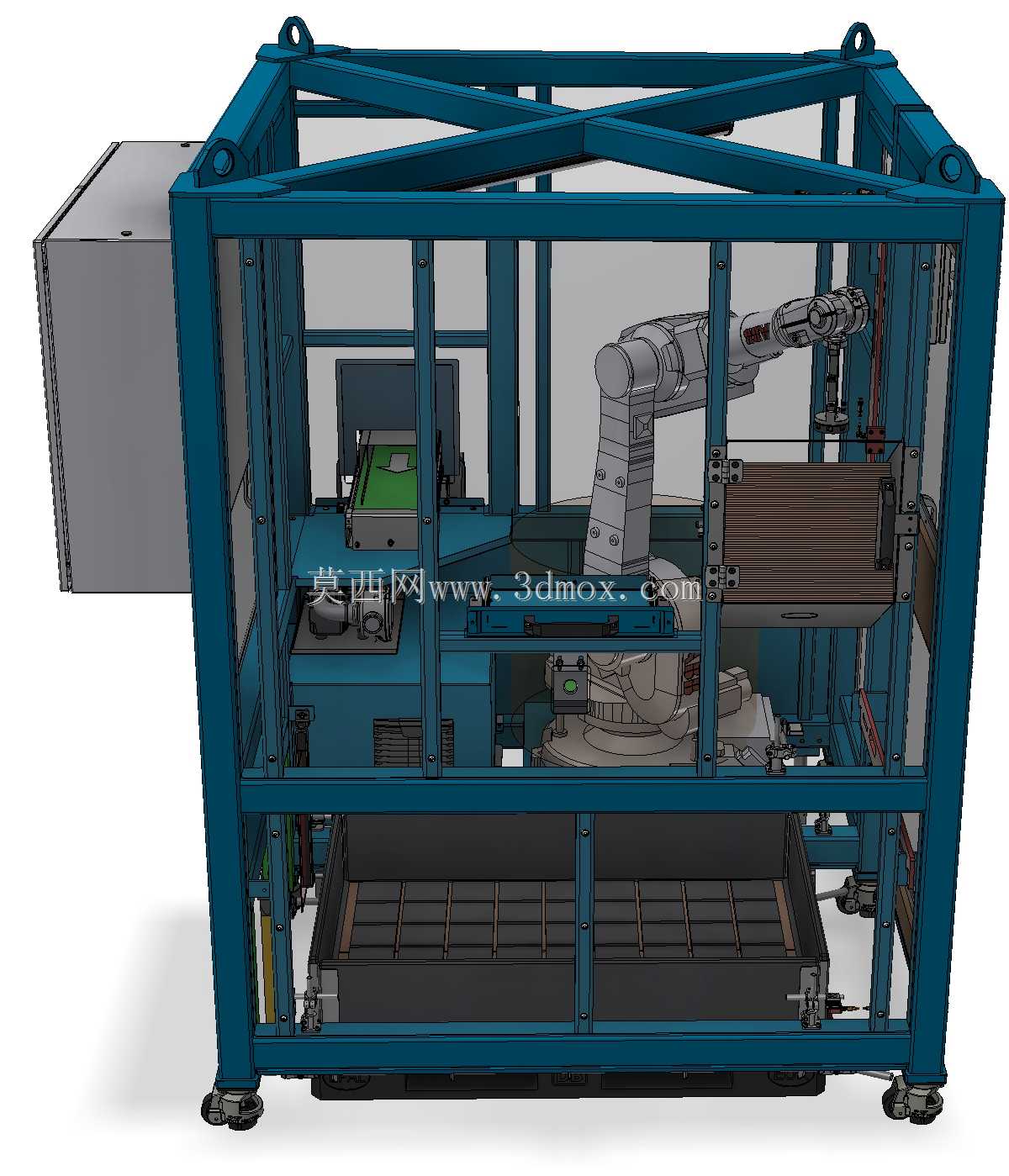

　　框架内部的空间经过紧凑规划，机器人的运动包络完全处于框架边界以内，避免了与外部人员、物流通道发生干涉。在实际应用场景中，这类设备常布置于自动化立体库的入库口与出库口，用于将输送线送来的单个托盘逐层码成整垛，或者将整垛托盘拆分为单个供给后续工位；也可以布置在生产车间的成品下线区，机器人将包装完成的纸箱按照固定排列方式码放到EPAL托盘上，完成自动码垛后由叉车将整托盘运走。框架内部下层预留了托盘缓存位，可存放一定数量的空托盘，机器人需要时自行从缓存位取放，减少人工补充空托盘的频次。设备的外形尺寸控制在标准集装箱与普通货运车辆的装载边界以内，整体运输时无需拆解，框架顶部的斜向加强筋既提升了整体刚性，也作为吊装时的受力结构，

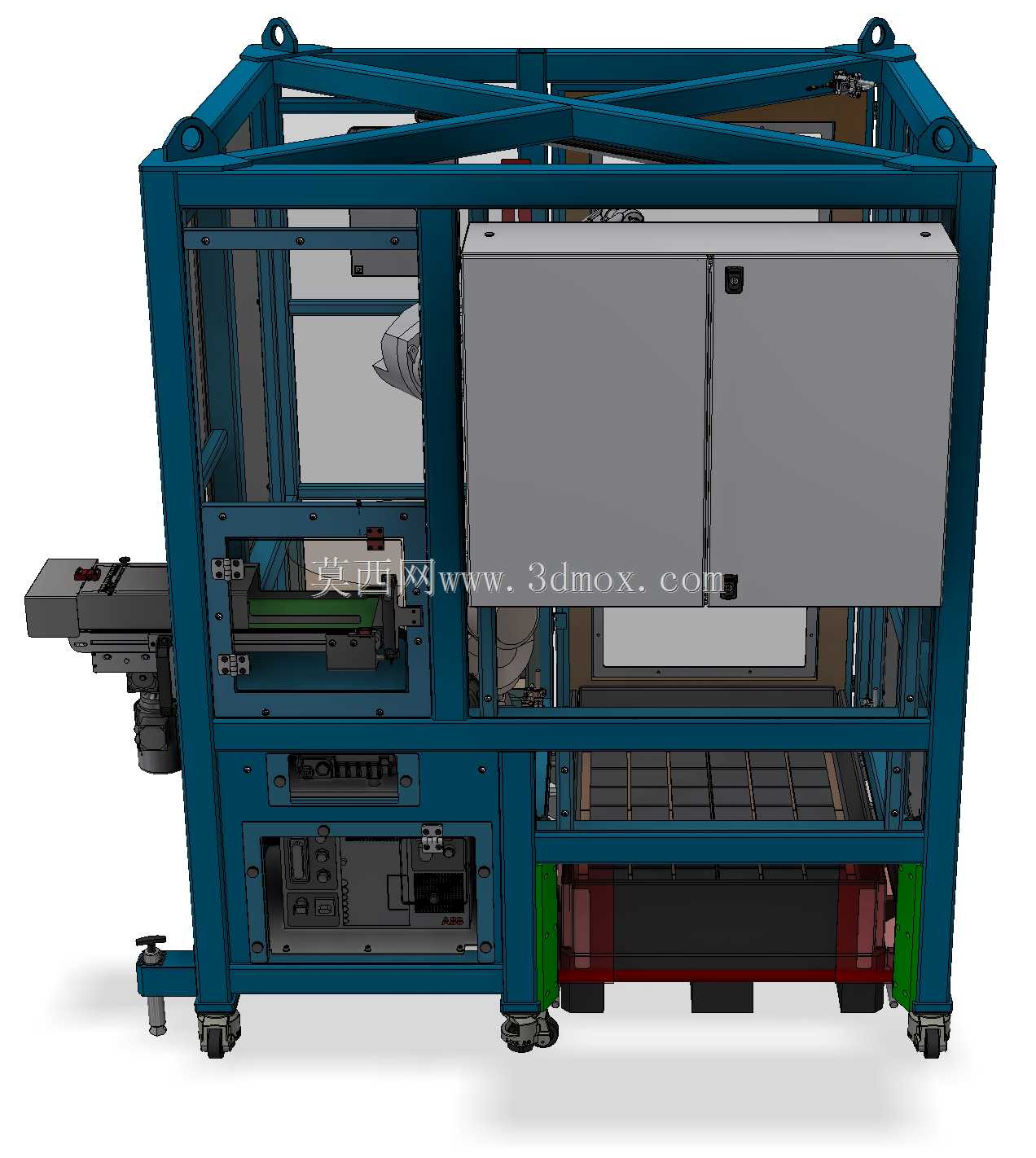

　　避免吊装过程中框架产生永久变形。前门采用透明防护板，在隔绝机器人运行区域的同时方便外部观察内部工作状态，防护板与门框之间设置密封胶条，可在一定程度上阻挡车间粉尘进入电气柜区域。框架侧面的电气柜采用分层布置，强电与弱电分开走线，减少伺服电机运行时对传感器信号的干扰；气源入口设置在框架下部，经过过滤减压阀后分路供给机器人末端执行器与安全门锁，管路沿框架方管内部或侧面线槽布置，外观整洁且便于后期维护。针对托盘处理过程中可能出现的托盘定位偏差，框架内部的输送定位机构配备导向斜面与阻挡气缸，托盘进入工位后先通过粗导向修正位置，再由阻挡气缸精确定位，保证机器人每次抓取的位置一致。机器人的运动路径经过仿真验证，在框架内部完成升降、旋转、伸缩等动作时不会与框架立柱、防护门、电气面板发生碰撞，同时预留了足够的安全间隙，即使在急停或过载情况下也不会出现机械干涉。这种紧凑型集成工作站相比传统分散式布局，占地面积更小，防护性能更好，且能够作为一个独立的工作单元快速接入不同的产线系统，在汽车零部件、家电制造、电商仓储、食品饮料等需要标准化托盘作业的行业都具备较高的适配性。
