Elfin10六轴协作机械臂结构设计

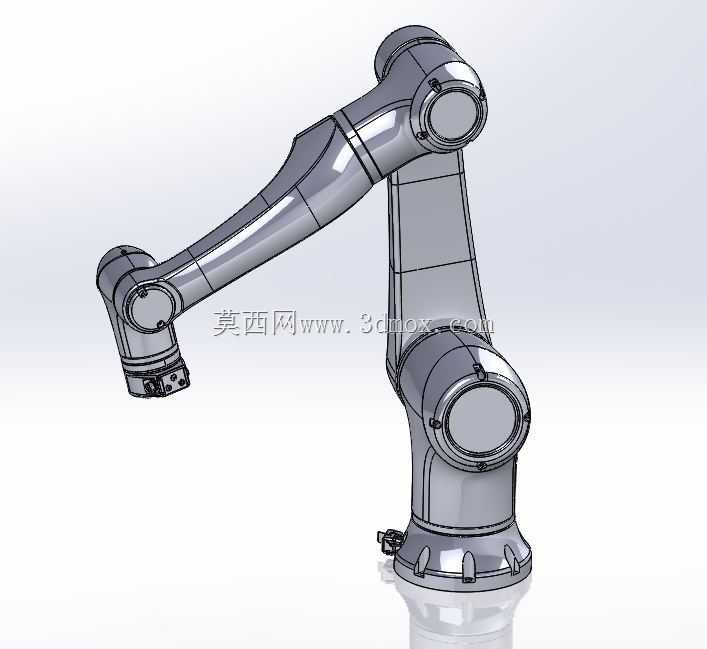

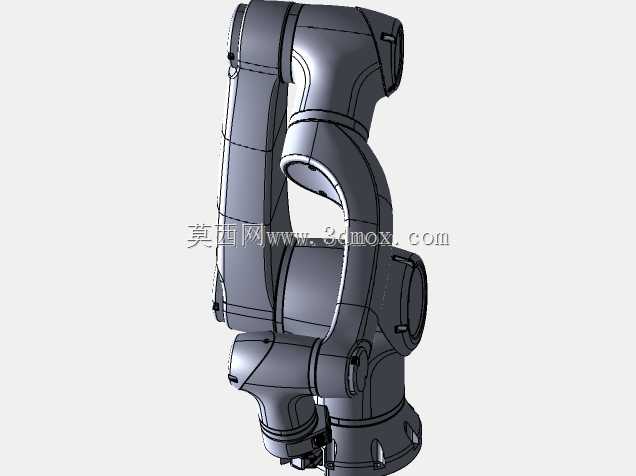

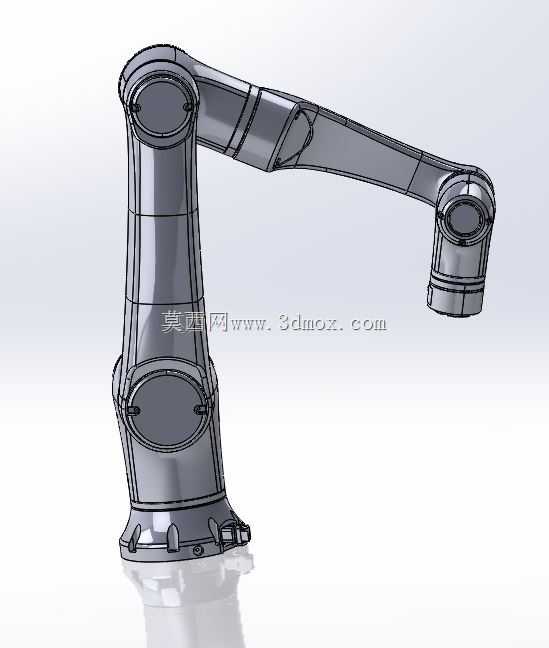

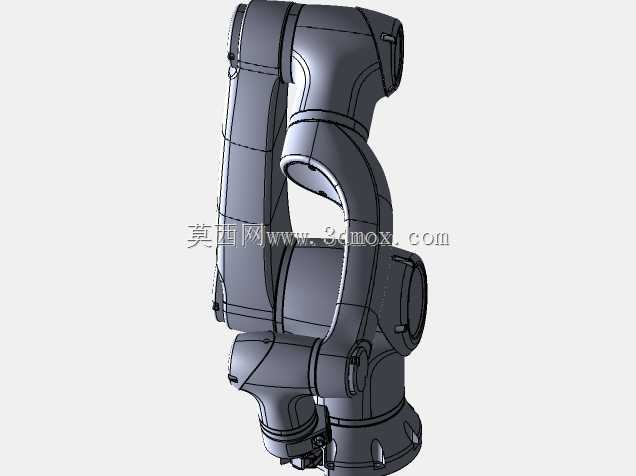

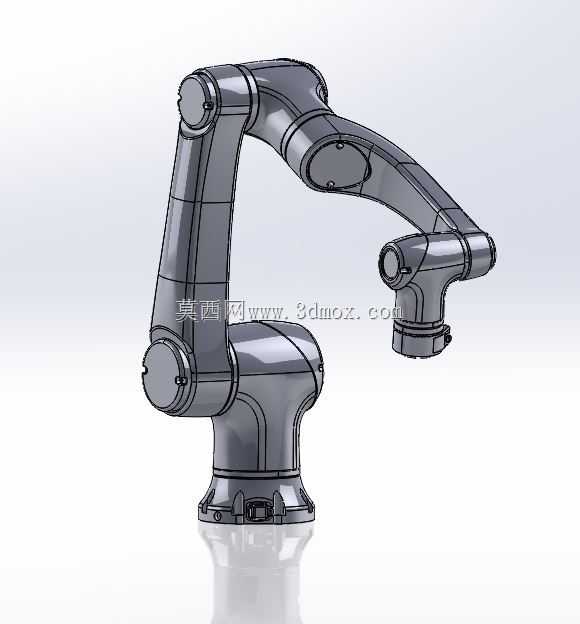

　　在3C电子装配工位的布局校核中，协作机械臂的底座安装孔位、回转半径与周边工装的干涉边界，往往是产线集成阶段最先暴露的问题。这款Elfin10六自由度协作臂的三维结构，完整还原了从基座到末端法兰的每一段壳体轮廓与关节转轴位置，可直接导入产线仿真环境，用于验证工位排布时的安全距离与可达范围。

　　从结构分层来看，该机型采用一体化关节模组的堆叠思路，六个旋转轴依次串联，大臂与小臂的壳体做了流畅的弧面过渡，既减少了尖角对人员的磕碰风险，也让内部走线空间更规整。底座承担整机承重与第一轴回转，内部集成伺服驱动、制动单元与走线通道，安装面预留标准螺栓孔，可直接固定在工作台、移动AGV或倒装支架上，适配不同的产线安装姿态。

　　实际用途覆盖多品种小批量生产场景：在电子车间可完成螺丝锁付、插件搬运、视觉定位上下料；在医药包装线能配合传送带完成分拣、装盒；在科研教学场景中，可用于运动学算法验证、抓取实验与二次开发。其设计核心在于模拟人类手臂的运动范围，肩、肘、腕三个部位的关节转角相互配合，能在狭窄的工位空间内绕过障碍物到达目标点，相比传统工业机器人，无需额外设置安全围栏即可与操作人员协同作业。

　　设计思路上，该机型优先考虑集成便利性与使用安全性。关节内部采用谐波减速与伺服电机直连结构，取消了外露的传动管线，外壳采用轻量化铸造工艺，在保证结构刚性的前提下降低了整机自重，单人即可完成搬运与安装。各关节的限位位置、线缆弯折半径在三维模型中均有明确体现，结构工程师可据此评估末端执行器的加装空间，确认气管、电线从底座到末端法兰的走线路径，避免运行过程中出现管线拉扯或磨损。

　　从安装边界分析，底座的固定尺寸决定了工位的最小占用面积，大臂伸展后的最大回转半径划定了安全工作区域，小臂与腕部的紧凑结构让机械臂能够伸入设备机箱、夹具间隙等狭窄空间作业。末端法兰遵循标准接口规范，可快速适配夹爪、吸盘、焊枪、螺丝批等多种执行器，不同工艺切换时只需更换末端工具并调整运动路径，无需对本体结构进行改造。

　　在产线仿真阶段，该三维模型可用于验证节拍时间：通过给定各关节的运动速度参数，模拟从取料位到放料位的完整运动轨迹，计算单周期作业时长，提前发现路径中的奇异点或干涉区域。对于设备维护人员，模型的爆炸视图可清晰展示关节内部的装配关系，便于制定备件更换计划与维护流程，判断轴承、密封件等易损件的拆装空间是否充足。

　　与传统重载工业机器人不同，协作臂的力控特性让其在接触到人员或异物时能及时停止，这一功能依赖关节内部的扭矩传感器与精准的本体结构设计。该模型的壳体壁厚、连接法兰厚度均经过力学优化，既满足额定负载下的刚性要求，又控制了整机重量，使其能够灵活部署在现有产线的空余工位上，无需对地面进行额外加固。

　　在仓储物流场景中，该机械臂可配合视觉系统完成物料分拣、纸箱码垛，其六轴自由度能够适应不同摆放角度的货品，调整抓取姿态；在机械加工领域，可完成机床上下料、工件去毛刺，通过末端加装力控打磨头，保持恒定的接触压力，提升加工一致性。不同应用场景下，机械臂的安装方式、末端工具与运动路径各不相同，而精准的三维本体模型是所有二次开发与集成工作的基础，能够大幅缩短现场调试周期，减少物理样机的试错成本。
