槽式螺旋给料输送设备结构设计

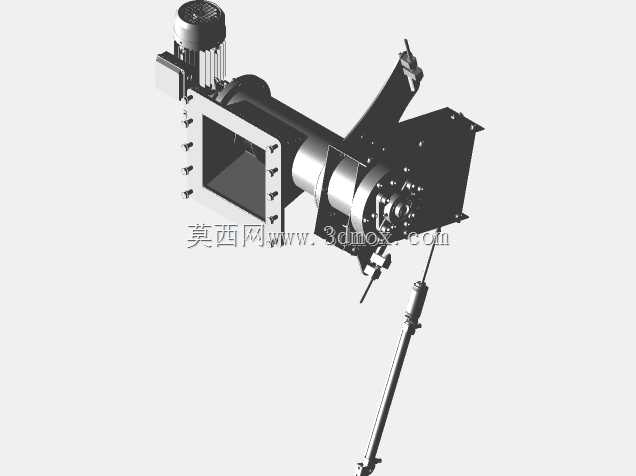

　　这套槽式螺旋输送结构的设计，最初是围绕散料密闭输送的现场痛点展开的，在粮食加工、建材配料、化工粉体转运、污水处理污泥输送这类场景里，普通皮带输送容易出现撒料、粉尘外溢、物料卡滞的问题，而螺旋结构依靠旋转叶片推动物料沿槽体前进，能在半封闭空间内完成水平或小倾角的物料转运，适配粉状、颗粒状甚至短纤维类的散料工况。从整机布局来看，驱动端布置在槽体一侧，采用减速电机直连主轴的传动形式，省去了复杂的链轮或皮带传动结构，既压缩了整机的轴向占用空间，也减少了传动环节的故障点；主轴上的螺旋叶片采用分段式固定设计，叶片与槽体内壁预留了合理的运行间隙，既避免叶片运转时刮蹭壳体产生异响，也能减少物料在槽底的残留堆积，针对含水率偏高、容易黏结的物料，

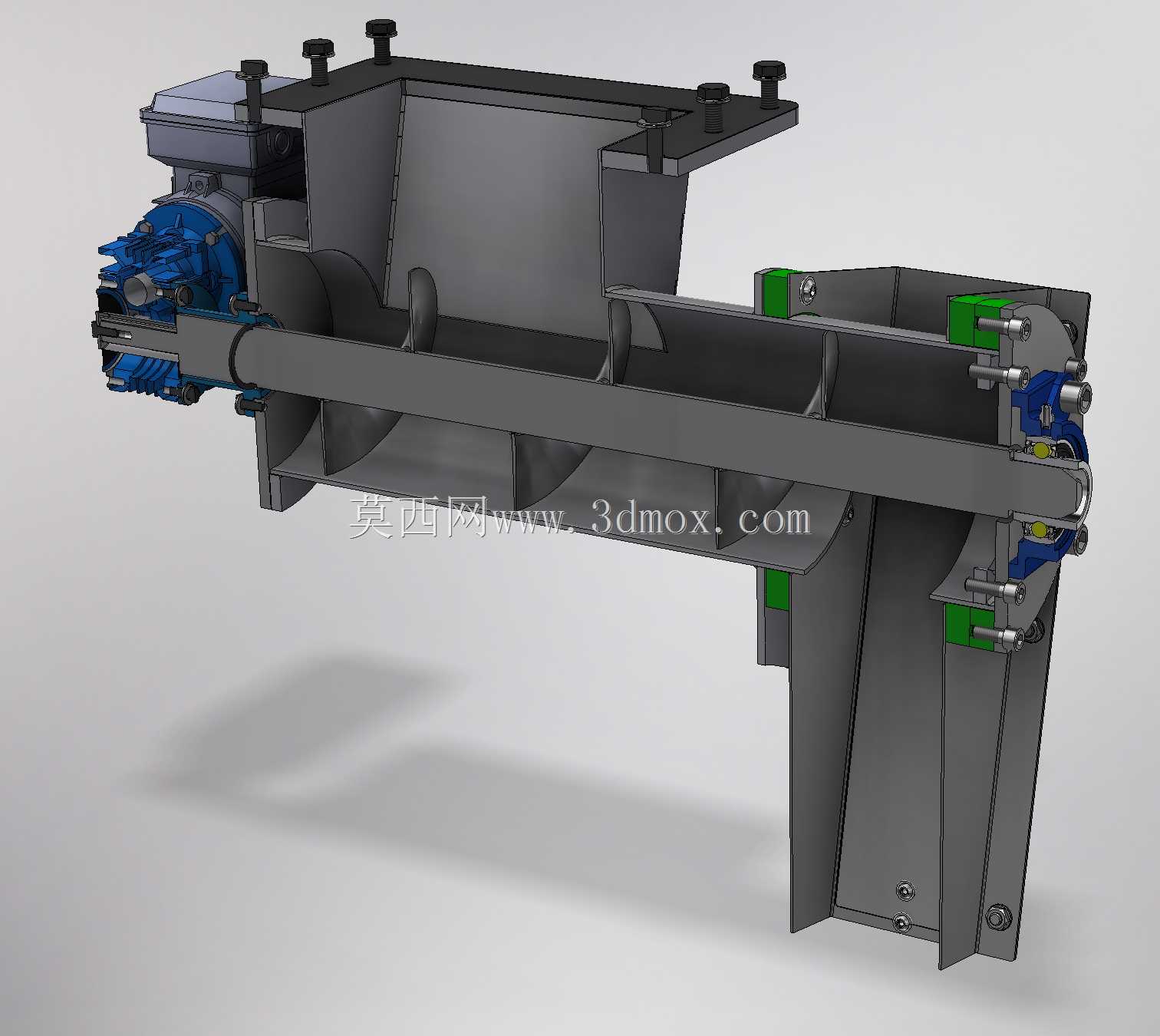

　　叶片表面的倾角经过反复校核，能在推送过程中减少物料附着，降低堵转概率。槽体部分采用U型开槽加顶部盖板的结构，顶部法兰预留了均匀分布的螺栓孔，既可以对接上游料仓的出料口，也能通过加装密封垫实现全封闭输送，抑制粉尘逸散；槽体中段和尾端设置的支撑脚直接与机架焊接为一体，安装时只需将支撑脚与现场预埋钢板或设备机架通过螺栓紧固，就能完成整机固定，无需额外搭建复杂的支撑平台。尾端的轴承座采用外置式设计，将轴承与输送槽内的物料完全隔离开，避免细粉进入轴承滚道造成磨损，轴承端盖上设置的密封结构能阻挡粉尘和水汽侵入，延长润滑脂的使用寿命，日常维护时只需拆开端盖就能补充润滑脂，无需进入槽体内部作业。在安装边界的考量上，

　　整机的宽度方向以驱动电机的外侧轮廓为最大尺寸，现场布局时需要在驱动端预留足够的检修空间，方便后期拆解减速电机、更换密封件；槽体的进料口位置可根据上游设备的出料位置调整法兰开孔位置，出料口则设置在槽体底部靠近尾端的位置，可直接对接下游提升机或料仓的进料通道。设计过程中针对主轴的挠度做了专项校核，长跨距的主轴在满料负载运转时，径向跳动量控制在允许范围内，避免叶片与槽体发生剐蹭；壳体的板材厚度根据输送物料的磨琢性选型，针对砂石、矿粉这类磨琢性强的物料，可在槽体内壁加装可更换的耐磨衬板，衬板通过沉头螺栓固定，磨损后可直接更换，无需整体替换槽体，降低长期运维成本。设备的进料端设置了导流挡板，能引导物料落入螺旋叶片的有效推送区间，

　　避免物料直接冲击主轴造成局部磨损；针对大负载启动的工况，驱动端的减速电机具备足够的启动扭矩，即便槽体内残留部分物料，也能顺利启动，不会出现闷车问题。整机的结构拆分逻辑清晰，驱动组件、主轴叶片组件、槽体壳体、尾端支撑组件均可独立拆解，运输过程中可拆分发货，到现场后再进行组装，降低了大件运输的难度，也方便后期对易损件进行单独更换。从实际使用的角度出发，这种螺旋输送结构既可以单独作为给料设备使用，也可以多台串联组成长距离的输送线，通过控制主轴转速就能精准调节物料的输送量，在配料生产线中还能与称重系统联动，实现定量给料，适配多种连续生产的工艺需求。
