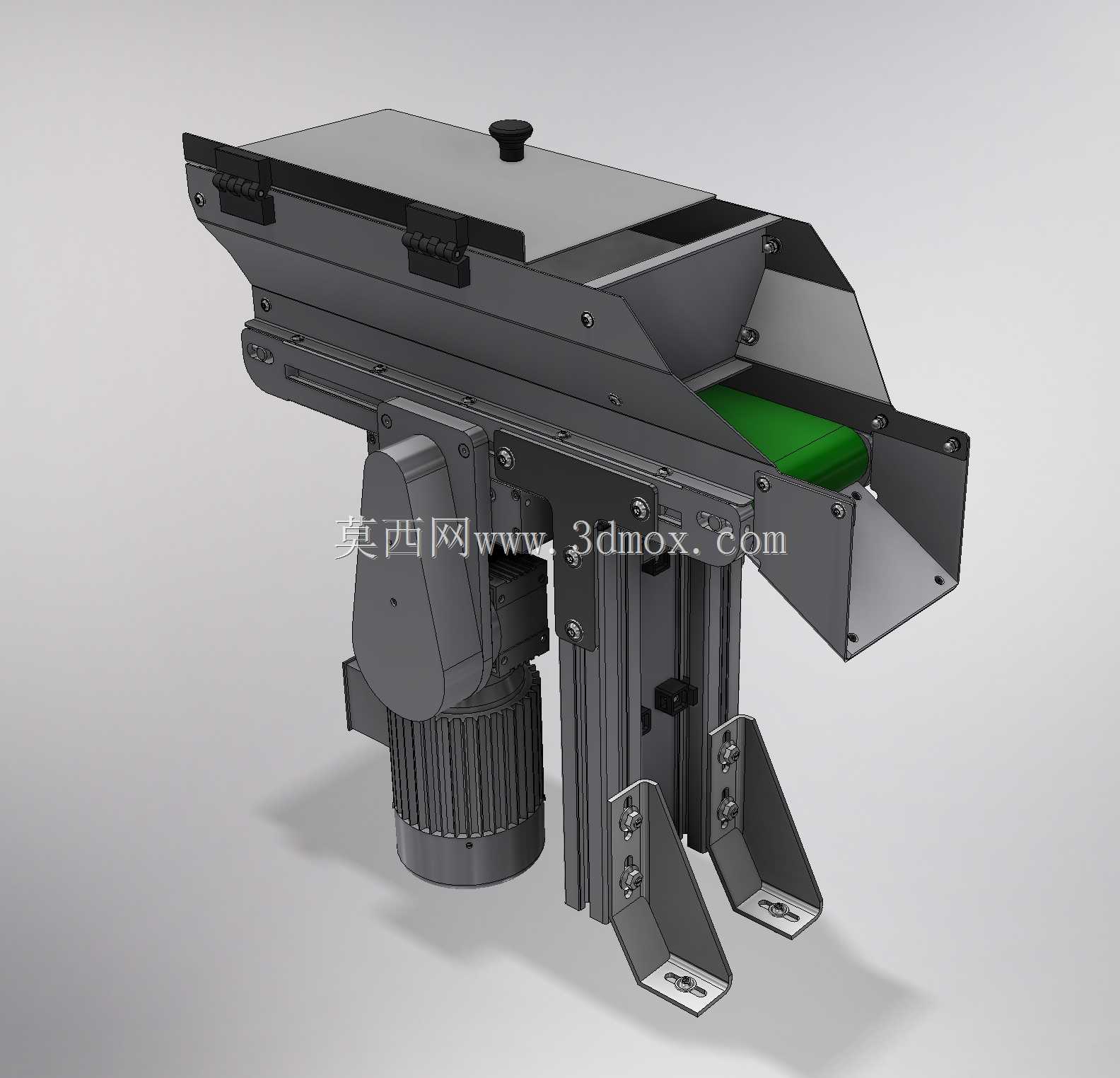

带储料仓的小型皮带输送给料装置

　　该装置面向短距离、小流量物料的连续输送与定量给料场景，常见于小型装配线、零件分拣工位、实验生产线以及需要把散料或小型工件从暂存区稳定转移到下一工序的场合。设备把储料仓与带式输送集成在同一机架上，上部料仓用于缓冲来料，下部皮带承担水平或微倾角输送，能够在来料不连续时维持短时稳定供料，减少人工补料频次，也便于与振动盘、料斗、检测工位或包装工位衔接。整体结构以金属板材折弯、型材支撑和标准紧固件连接为主，没有复杂铸件或异形焊接壳体，这使加工门槛较低，钣金件可通过激光切割、折弯和钻孔完成，后期维护时侧板、护罩、支腿等易损或需改型部位也便于单独拆换。驱动部分采用电机经减速机构带动主动辊，从动端设置张紧调节结构，

　　皮带运行轨迹可通过两侧调整螺栓校正，避免跑偏。料仓出口与皮带承载面之间形成可控的料层通道，物料在仓内暂存后随皮带运动被连续带出，出料端设置导流侧板，使物料按既定方向落入下游设备。从结构布局看，电机位于设备一侧并贴近主动辊，传动链短，占地集中；支撑腿采用立式型材与底部脚座组合，脚座开设安装孔，可直接固定在工作台面、机架平台或地面预埋板上。支腿间距和底部轮廓决定了安装边界，选型时需要预留电机侧向检修空间、皮带张紧操作空间以及料仓上方的补料或接管空间。料仓顶部设有盖板和操作件，既能够防尘、防止物料飞溅，也方便观察余料或在必要时打开清理。皮带两侧的挡边和机架侧板共同限制物料外溢，适合输送尺寸较小、形状相对规则的零件或颗粒料；若用于较重、

　　尖锐或高温物料，则需要重新核算皮带宽度、辊筒直径、电机功率和钣金厚度。设计思路上，这种设备优先追求结构紧凑、功能直接和制造便利。机架承担料仓物料载荷、皮带张紧力和电机自重，侧板与横梁形成框架，支腿把载荷传递到安装基础；料仓容积不宜盲目放大，否则会增加底部皮带承压并导致出料堆积，实际设计中通常根据单位时间供料量、补料周期和物料安息角确定仓壁斜度与出口高度。皮带宽度决定输送能力，主动辊和从动辊的中心距决定有效输送长度，整机高度则要与上下游设备接口匹配。三维建模时，钣金折弯半径、孔位间距、型材切割长度和电机安装面需要重点核对，运动部分应保留合理间隙，防止皮带与护罩摩擦；装配关系上要先固定机架，再装入辊筒、电机和张紧件，

　　最后铺设皮带并调整张紧度。该装置不是通用长距离皮带机，而是更偏向工位间的小型给料模块，强调与周边设备的接口适配。若用于自动化产线，可在出料端增加检测元件实现缺料停机或计数，在料仓内增加料位监测以提示补料；若用于散料输送，则需根据物料磨损性更换皮带材质并增加清扫结构。对结构工程师而言，这类模型的价值在于呈现储料、输送、驱动、张紧和支撑如何在有限空间内整合；对设备选型人员而言，关注重点则是输送方向、落料高度、安装 footprint、维护开口和动力接入位置，而不是单纯看外观是否完整。
