带检测功能的波浪面物料输送装置

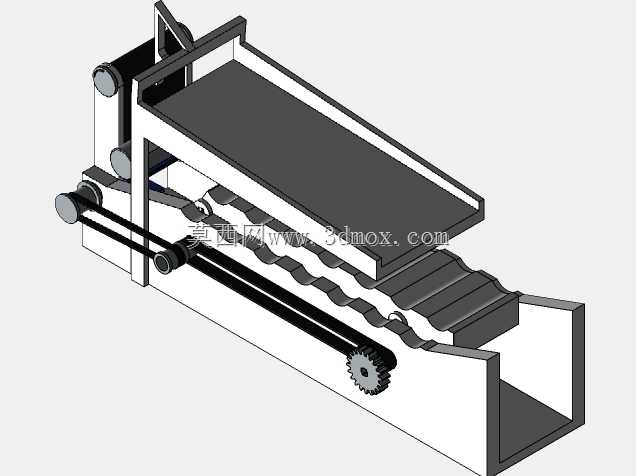

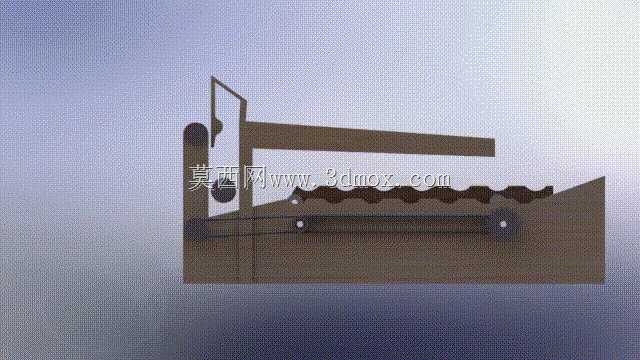

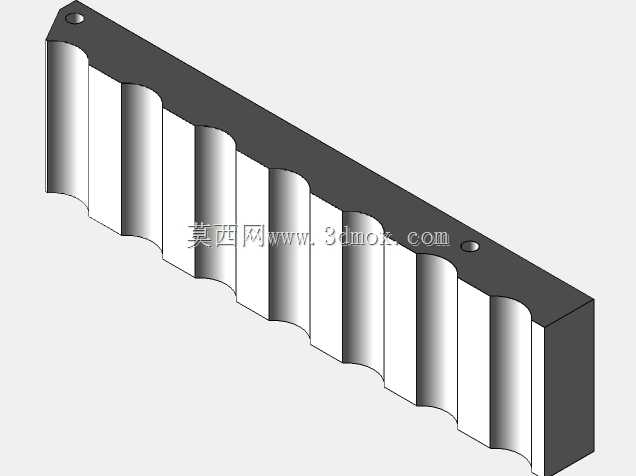

　　这套输送装置的核心设计亮点，在于将常规平直承载面替换为连续波浪形托条，配合侧边立式检测支架，解决了小尺寸异形工件在短距离输送过程中姿态不稳、检测工位定位偏差的常见问题。在3C电子小零件分拣、精密五金件工序流转、小型塑胶件外观初检这类场景里，普通平皮带输送很容易因为工件自身底面不平整、输送过程中的细微振动出现偏移，一旦偏移量超过光电传感器的检测范围，就会出现漏检、误计数的情况。这套结构的波浪形托面并非随意设置曲面，每一段波峰的间距都对应常见小型工件的底面支撑跨度，工件放置在托面上时，至少有两个波峰接触工件底面，从机械结构层面限制了工件的横向滑动，不需要额外加装侧边导向条就能保持输送姿态稳定。从整体布局来看，装置采用两端张紧的辊轴布置，

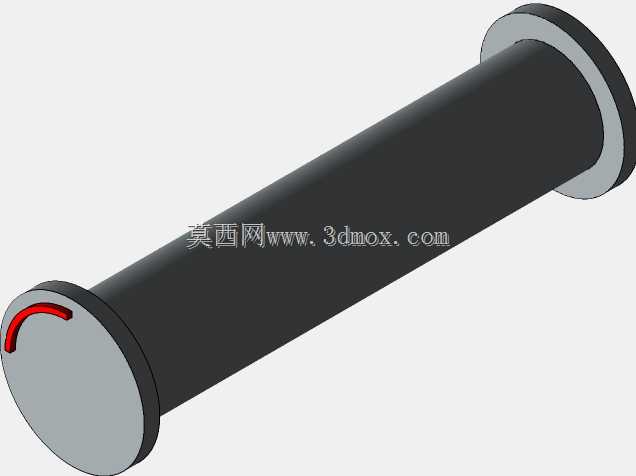

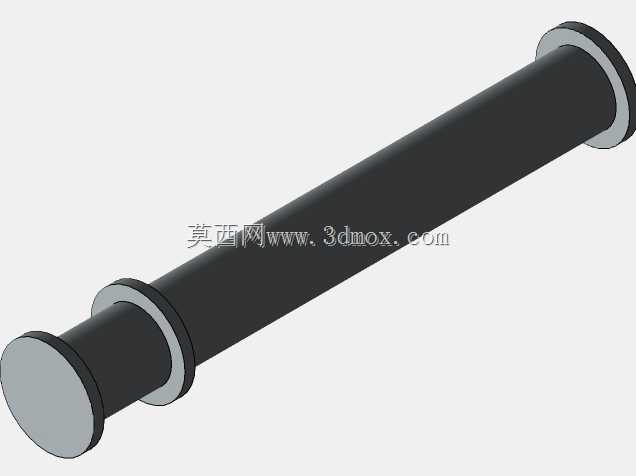

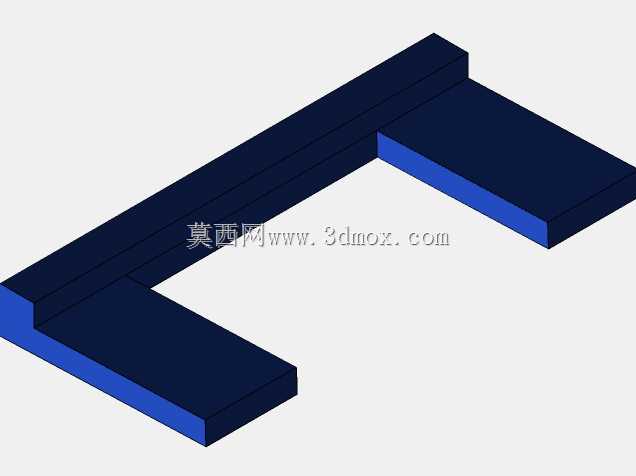

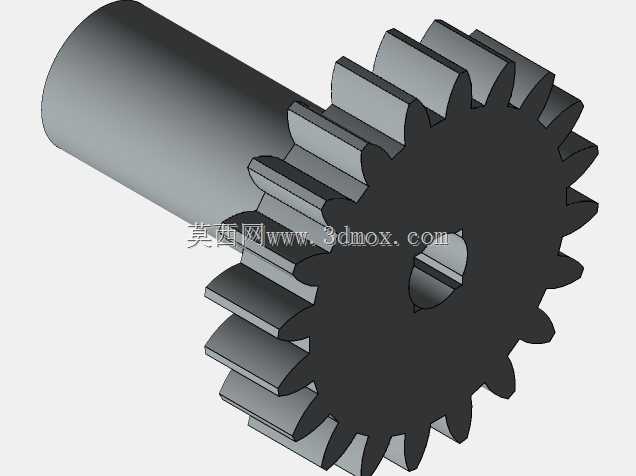

　　主动辊设置在出料端，从动端预留了张紧调节行程，张紧结构的调节余量控制在合理范围，既可以补偿承载件长期运行后的拉伸形变，也不会因为张紧力过大加剧辊轴轴承的磨损。侧边的立式检测支架采用悬臂式设计，支架底部直接固定在输送装置的主体侧板上，不需要额外在地面做安装固定，整体设备的安装边界只需要预留出主体长宽尺寸外加侧边检修空间即可，对生产线的工位排布非常友好，哪怕是在已经排布完成的流水线里找空位插入这套检测输送单元，也不需要大规模改动周边设备的安装位置。承载部分的波浪托条采用分段式安装设计，每一段托条都通过紧固件固定在下方的输送链板上，如果后续更换生产的工件规格，只需要更换对应波距的托条，不需要更换整套输送主体，设备的柔性适配能力更强。驱动部分的布局也做了优化，动力组件内置在主体框架内部，不会突出到设备的安装边界之外，现场布线时可以直接将管线沿着框架侧边的走线槽布置，避免管线外露被工件剐蹭。检测支架的安装位预留了长条形调节孔，传感器的安装高度可以根据工件的实际高度做上下调整，水平位置也可以沿着支架的横向槽做小范围移动，不管是对射型光电传感器还是漫反射型检测元件，都能在这套支架上找到合适的安装点位。在实际工序应用中，这套装置可以直接对接上一工序的振动盘出料口，工件从振动盘输出后直接落到波浪托面上，托面的波形结构会自动把工件的姿态导正到统一方向，输送到检测工位时，传感器可以稳定获取工件的到位信号，后续可以直接联动计数、分选或者下一工序的上料机构。

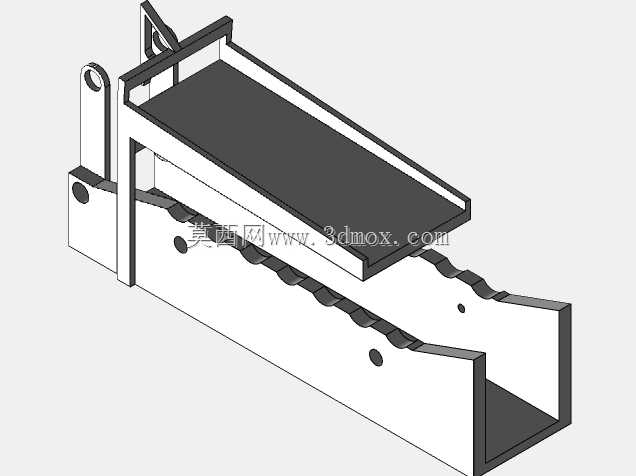

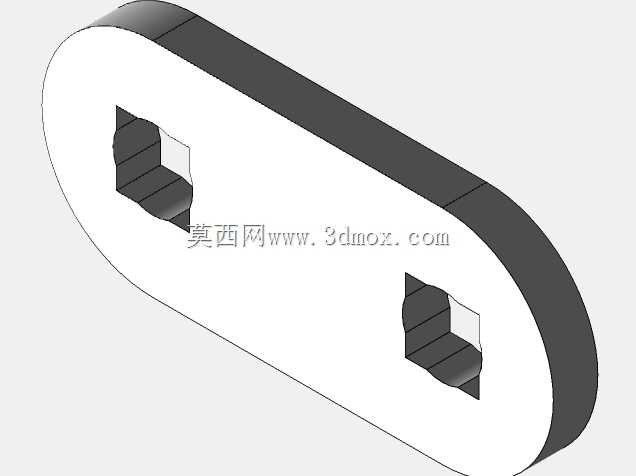

　　框架主体采用折弯板材拼接成型，所有受力位置都做了加强翻边，长期运行过程中不会因为链板的持续拉力出现侧板变形的问题。两端辊轴的安装座采用偏心调节结构，调节张紧力时只需要转动偏心轴就能完成松紧度调整，比传统的螺栓顶紧结构操作更便捷，调节精度也更容易控制。波浪托面的表面没有做尖锐棱角处理，所有和工件接触的位置都做了圆弧过渡，输送表面处理等级较高的工件时也不会出现刮花工件表面的情况。设备的整体高度设计适配常规生产线的作业面高度，如果有特殊高度需求，只需要在主体框架下方加装不同高度的支撑脚杯即可，不需要改动主体输送结构。链板和波浪托条的连接位置都做了沉头设计，紧固件不会突出到托条的承载表面，不会在输送过程中剐蹭工件底面。

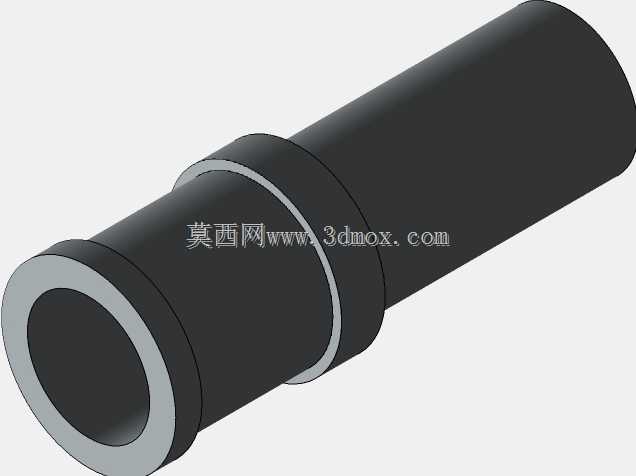

　　从动端的辊轴内置了防尘轴承，哪怕是在有少量粉尘的生产车间里使用，也能保证较长的维护周期，不会因为粉尘进入轴承导致卡滞。这套结构没有采用复杂的定制化零部件，大部分辊轴、紧固件、轴承都采用行业通用标准件，后期维护更换配件的成本很低，不需要专门定制特殊备件。在工位排布时，设备的进料端和出料端都可以直接对接其他输送线或者加工设备，对接时只需要调整两端的高度差，就能实现工件的平稳过渡，不会出现工件卡滞在对接位置的问题。侧边的检测支架除了安装传感器之外，还可以根据需求加装小型吹气嘴，当检测到不合格工件时，可以直接联动吹气阀把工件吹到侧边的不良品收集槽里，不需要额外搭建分选机构。整套装置的结构重心集中在主体框架的中心位置，即使高速运行也不会出现明显的晃动，不需要在地面做膨胀螺栓固定，移动工位时只需要松开脚刹就能推移到目标位置。
