长距倾斜式地毯皮带输送设备

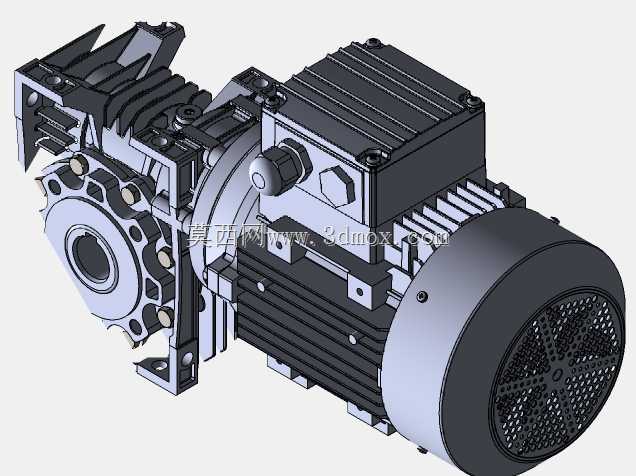

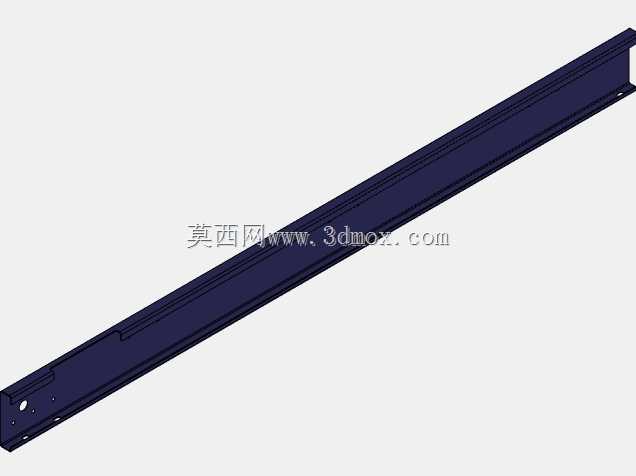

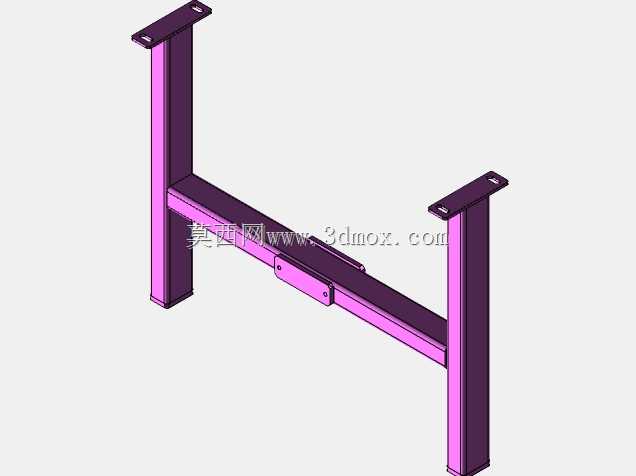

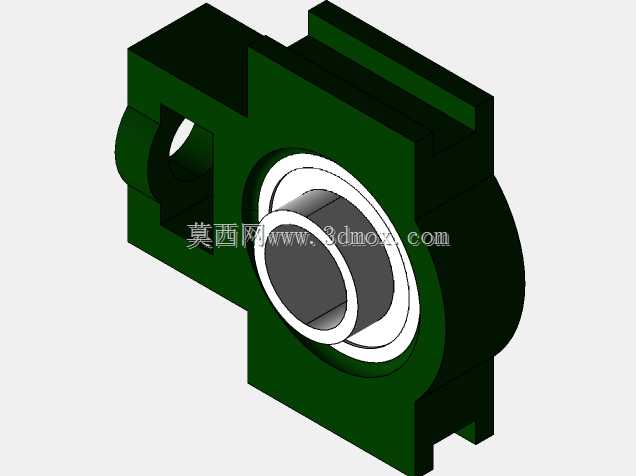

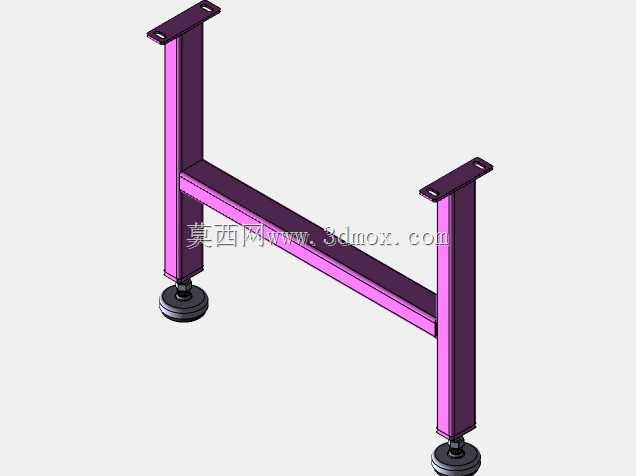

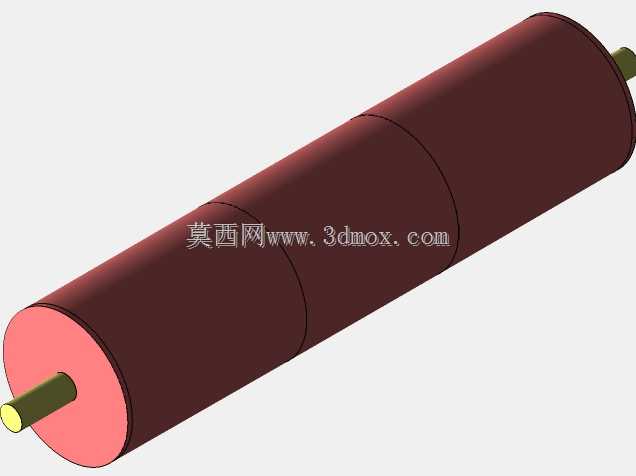

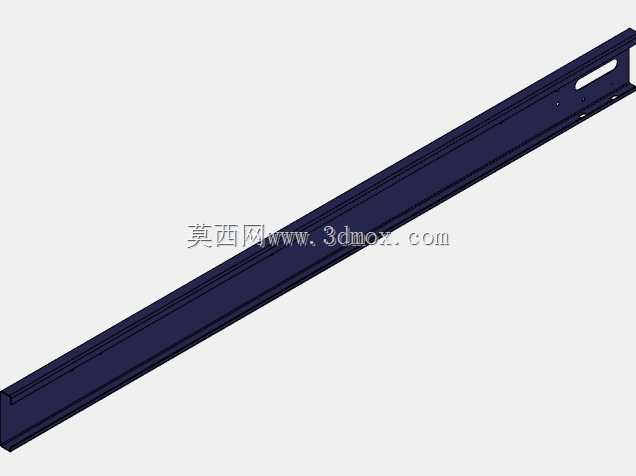

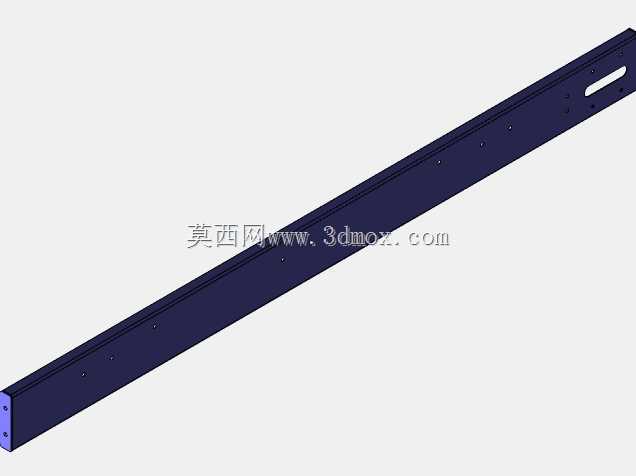

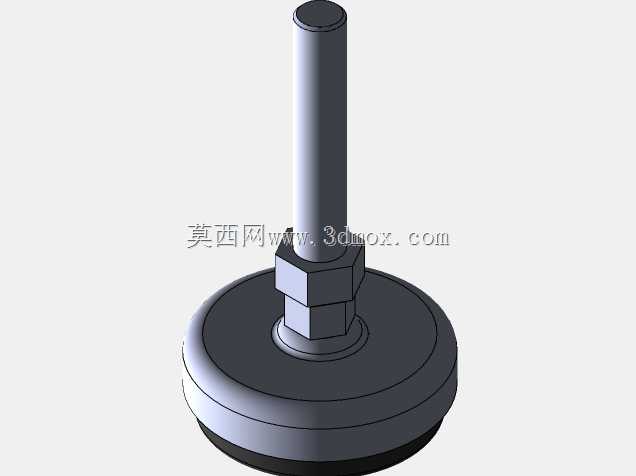

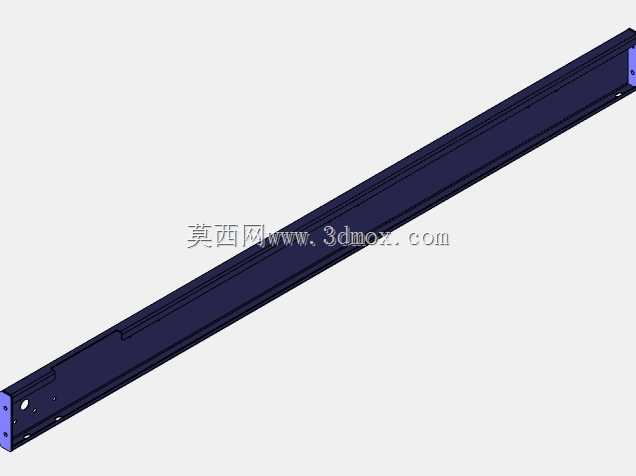

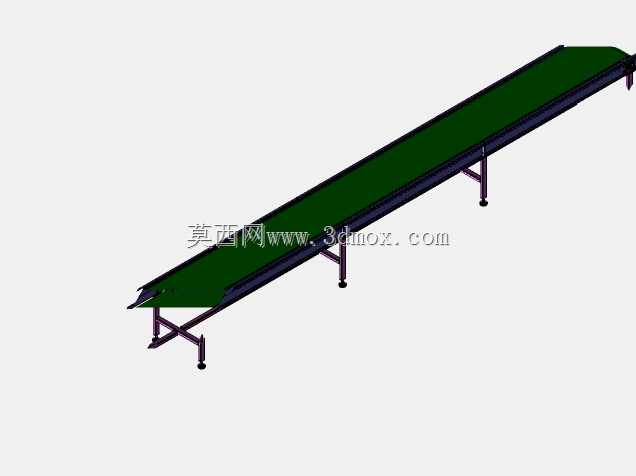

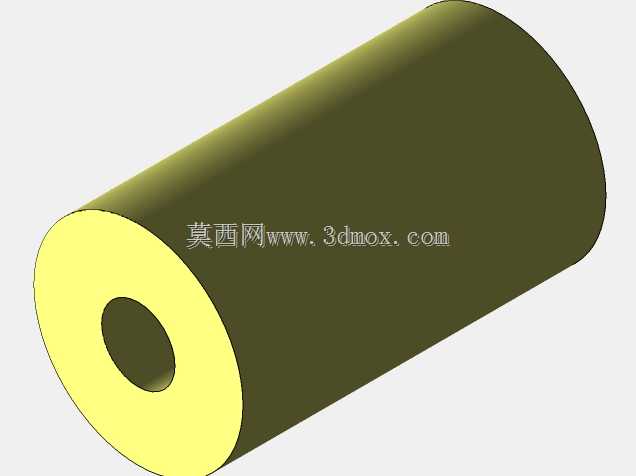

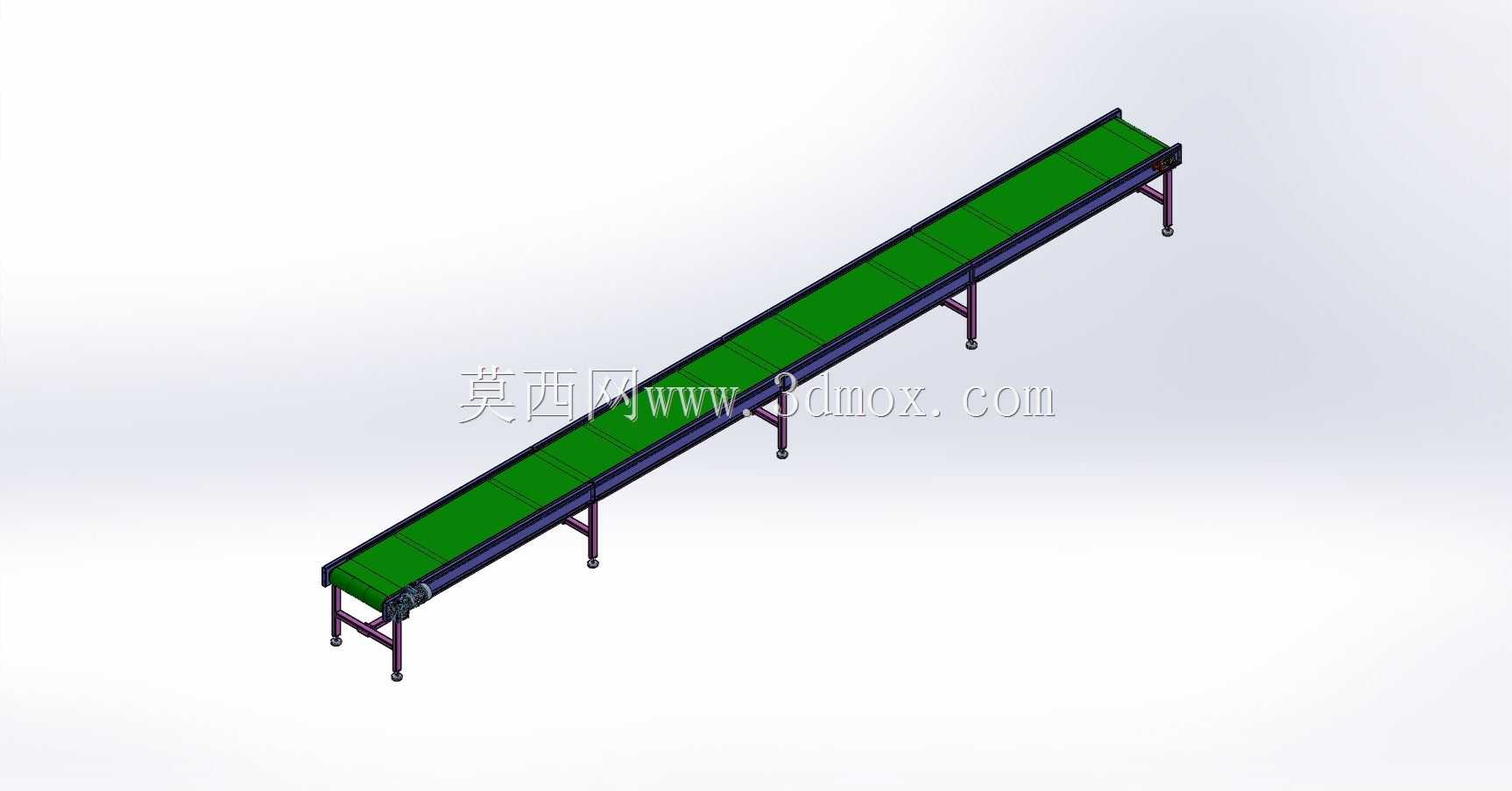

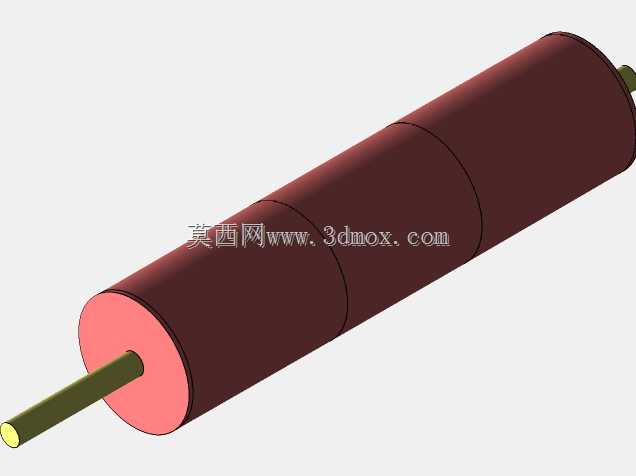

　　该设备针对地毯、卷材、片状软质物料在车间内的连续转运需求而建立，整体采用长条形带式输送结构，机身沿长度方向保持一定倾斜角度，便于在不同高度工位之间完成物料传递。承载面选用绿色皮带，表面连续平整，能够为地毯背面提供稳定摩擦支撑，避免软质材料在输送过程中出现局部塌陷、褶皱或跑偏。机架两侧设置深色边框，对皮带运行边界形成约束，同时承担张紧、导向和附件安装作用。端部布置滚筒组件，其中一端作为驱动或张紧位置，通过滚筒与皮带之间的摩擦传递牵引力；另一端承担换向与承托功能，使皮带形成闭环运行。多组支腿沿机身下方间隔布置，支腿下端带有可调脚垫，用于补偿安装地面的不平整度，并在调试阶段对机身水平度、倾角和整体高度进行微调。

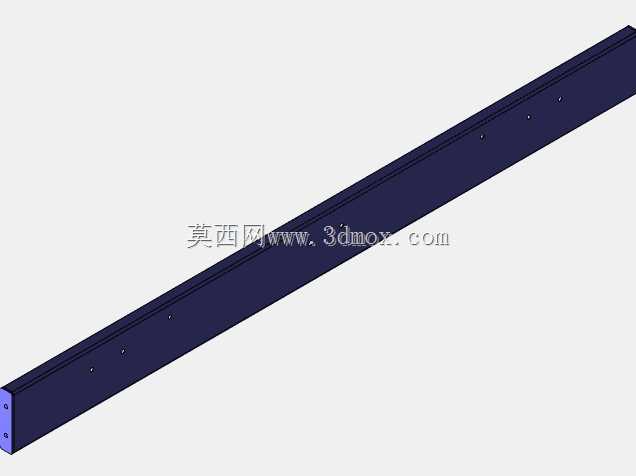

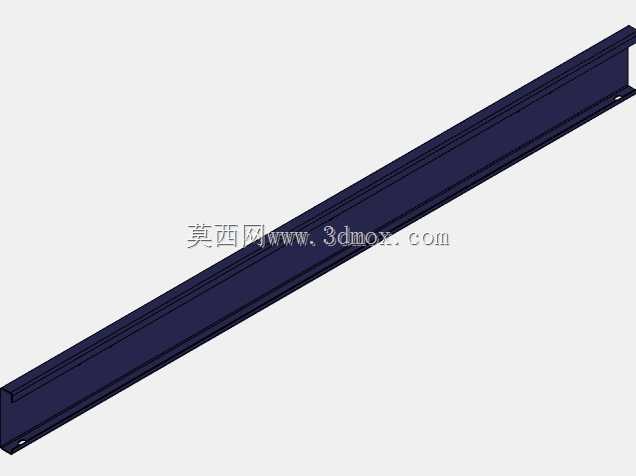

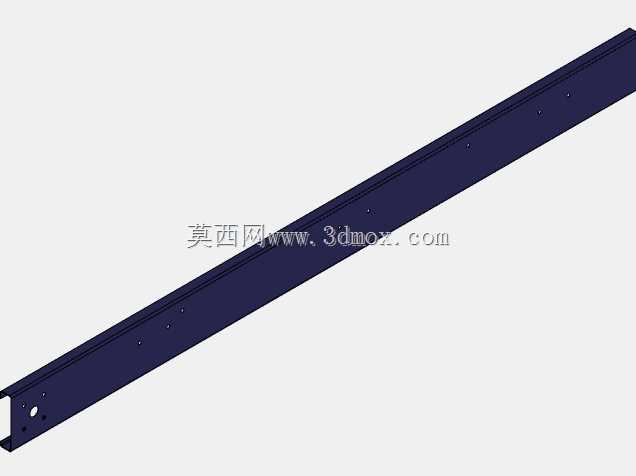

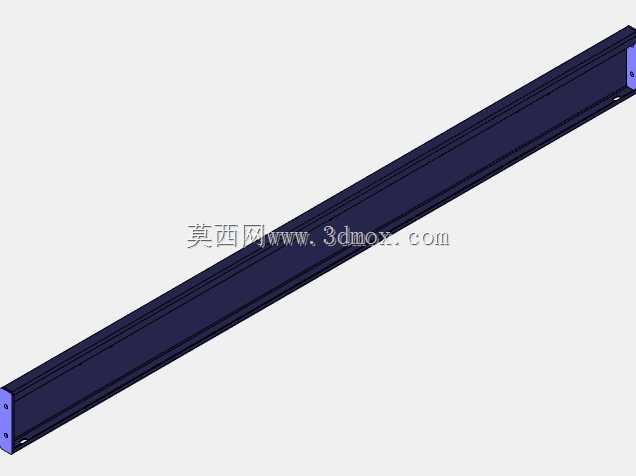

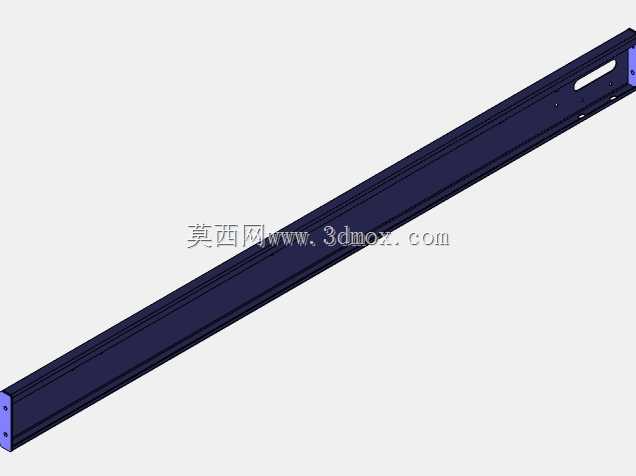

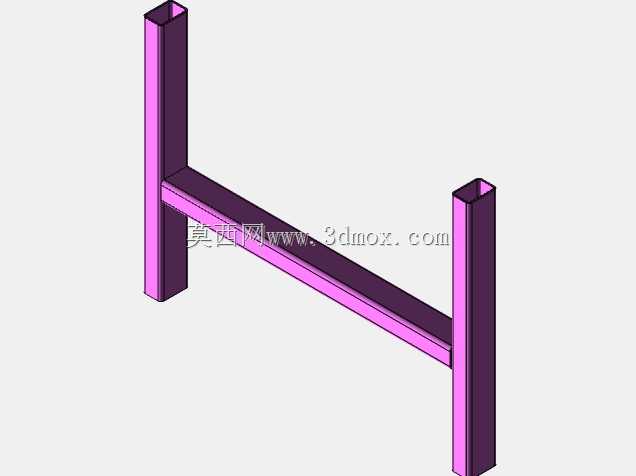

　　支腿与主梁之间采用简洁可靠的连接方式，既保证纵向刚度，也控制整机重量，方便分段搬运和现场拼装。从实际使用场景看，这类输送线可布置于地毯整理、裁切、检验、包装或仓储环节，将成卷或展开的地毯从低位作业区送至高位操作台，也可反向用于下线收集。相比普通平板输送机，其长度和倾角更强调连续通过能力，适合需要较长输送距离且两端存在高差的生产线。设计时需要重点考虑皮带宽度与地毯幅宽之间的匹配关系，机身两侧应留出足够安全余量，防止物料边缘悬垂、刮蹭机架。主梁截面和支腿间距需根据满载工况下的皮带张力、物料重量及跨距进行校核，避免长跨距情况下出现明显下挠。滚筒直径、包角和张紧行程会直接影响牵引能力与皮带寿命，尤其在倾斜输送条件下，应保证启动、

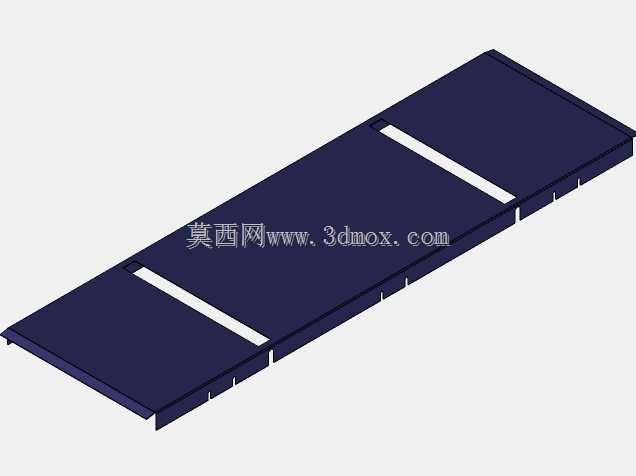

　　停机和负载变化时不打滑、不倒退。皮带下方可根据跨度设置托板或托辊，以减少运行阻力并控制承载面垂度；回程段则需保持顺畅，防止杂物卷入。外形边界主要由输送长度、有效带宽、机架宽度、进出料端高度及最大支腿高度决定，安装时应在两端预留操作和维护空间，在驱动端预留张紧调整距离，在机身侧面留出检修通道。若接入自动化产线，还需核对设备中心线与前后工位的对接高度、过渡板间隙以及电控联锁位置。三维建模过程中，机架、支腿、滚筒、皮带、紧固件和调节件应按实际装配关系分层表达，以便检查干涉、评估跨距、生成工程图和指导焊接或拼装。该结构不追求复杂功能，而强调稳定输送、便于调节和长期低维护运行，适用于轻工、家纺、仓储物流等需要平缓搬运软质平面物料的场合。
