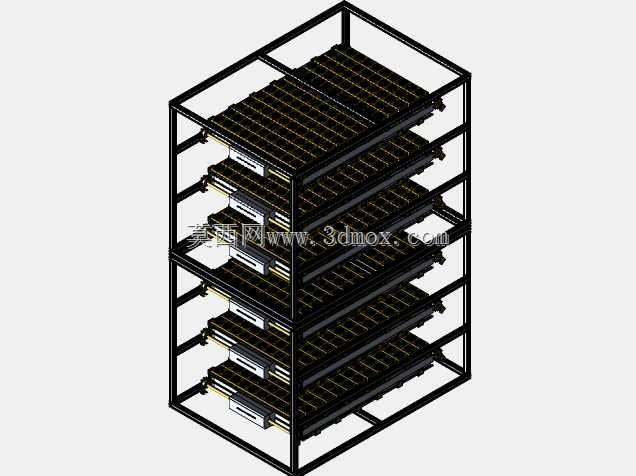

多列层叠式食品烘焙承载机架

　　这套层叠式承载机架的设计初衷，是解决烘焙类食品连续生产过程中，半成品静置、烘烤转运与冷却暂存的空间利用率问题。在中小型食品加工厂的成型工段与烤炉出入口之间，往往需要大量承载托盘完成工序间缓存，若采用普通平置货架，不仅单工位占地面积大，人工取放路径也会被反复拉长，而该双列多层框架结构，正是针对这类车间通道狭窄、产能节拍紧凑的场景做的定向优化。

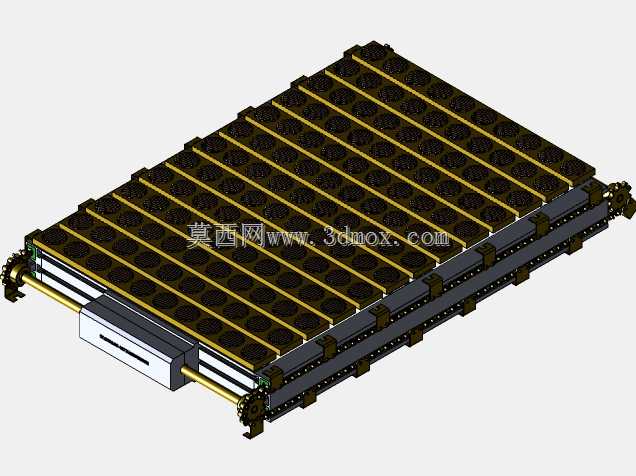

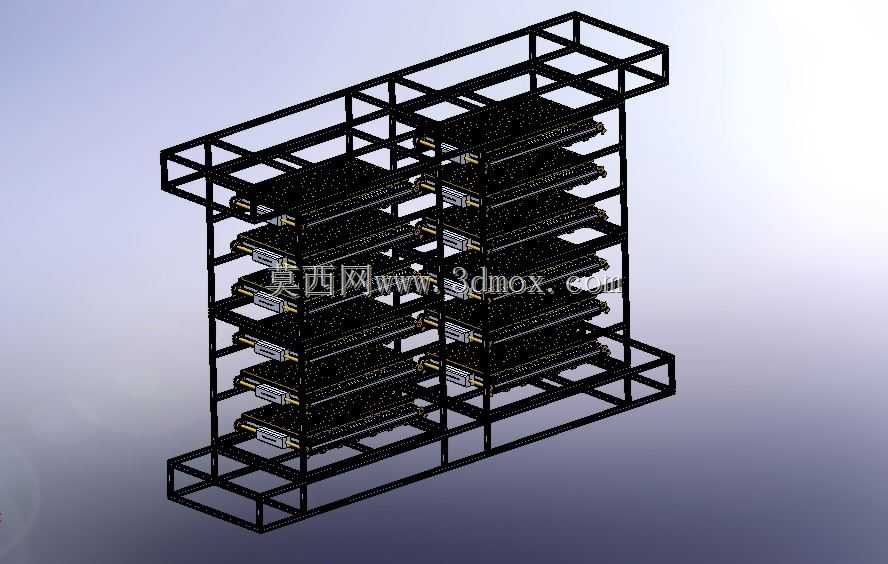

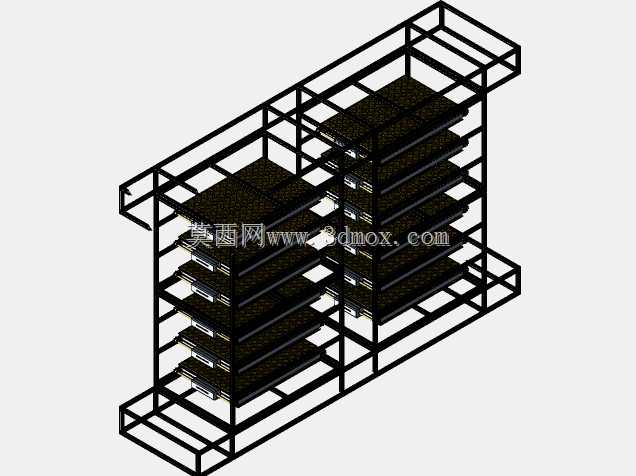

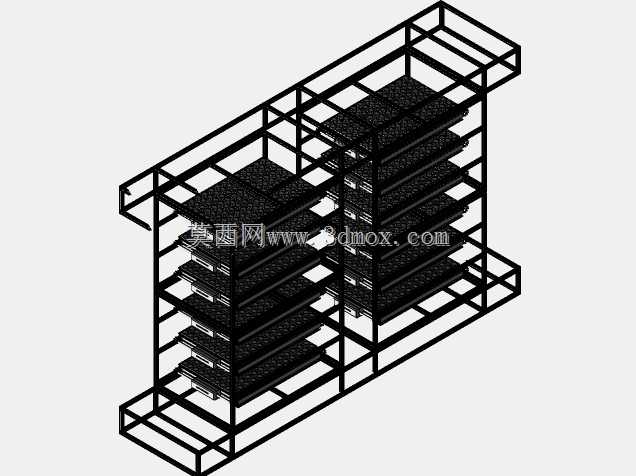

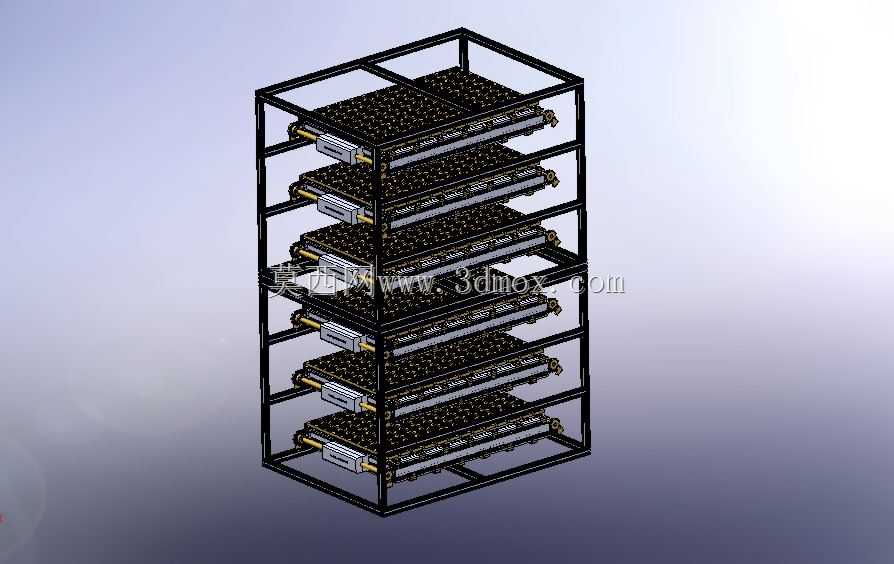

　　从实际使用逻辑看，框架内部预留的层间距完全适配标准食品烤盘的堆叠高度，每层两侧设置的限位挡边可避免托盘在推送过程中发生侧向滑移，双列排布的设计让操作人员可在机架单侧完成整列托盘的取放，无需绕至设备另一侧，在通道宽度仅一米二的老旧车间内也能顺畅完成周转作业。框架整体采用方通焊接成型，所有杆件交接处均做满焊处理并打磨焊渣，表面经喷砂后做耐高温防锈涂层，可长期承受烤炉出口附近六十至八十摄氏度的余温，也能耐受日常清洗过程中的弱酸弱碱水冲刷，不会因长期处于高湿温热环境出现涂层脱落或基材锈蚀。

　　结构设计阶段优先核算了竖向承载能力，每层单盘满载烘焙半成品时总重约十五千克，整架满负载状态下总承重接近四百千克，四根主立柱选用壁厚两毫米的矩形钢管，层间支撑横梁通过斜向拉杆形成稳定的桁架受力体系，即便满载状态下使用液压叉车托举底部转运，框架中部的挠度变形量也可控制在千分之二以内，不会出现托盘卡滞或层板下坠的问题。底部框架预留了标准叉车槽位，槽体内侧加焊了加强筋板，可适配三吨级手动液压叉车与电动堆高车的叉齿尺寸，既可以固定在生产线旁作为静置暂存架使用，也可整体推入连续式烤炉作为烘焙承载车使用，实现一架多用，减少车间内不同工位间的托盘二次搬运。

　　安装边界方面，该机架整体外廓尺寸控制在长一千八百毫米、宽一千二百毫米、高两千二百毫米以内，可直接进入宽度两米的标准货运电梯完成楼层转运，放置时仅需在底部四角搭配可调式防滑脚杯，即可在地面平整度误差五毫米以内的车间内完成调平，无需额外做地脚螺栓固定。框架顶部预留的拼接法兰孔位，支持多台机架沿长度方向串联对接，当产能提升需要扩展缓存位时，无需重新采购整架设备，仅通过标准连接件即可完成多组机架的刚性拼接，适配不同批次产量下的工位布局调整。

　　针对食品生产场景的特殊要求，所有杆件的外露端面均做了封板焊接处理，不存在卫生清理死角，日常生产结束后可直接使用高压水枪冲洗架体内部，不会出现积液残留滋生细菌的问题。层间支撑的排布间距经过反复模拟验证，既保证了相邻托盘之间留有足够的热空气流通间隙，让烘焙过程中热量可在架内均匀循环，避免出现局部烤不透的情况，又尽可能压缩了非必要的层间空隙，让单位占地面积下的托盘承载量比普通单列货架提升一倍以上。在设备选型阶段，结构工程师可直接基于该三维模型核对车间通道转弯半径、烤炉入口尺寸以及托盘的实际外形公差，提前预判现场安装可能出现的干涉问题，减少现场整改的工作量。
