DIY四足步行机器人结构设计方案

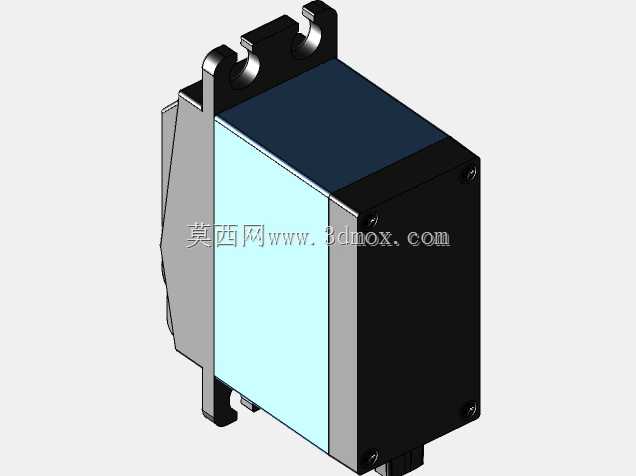

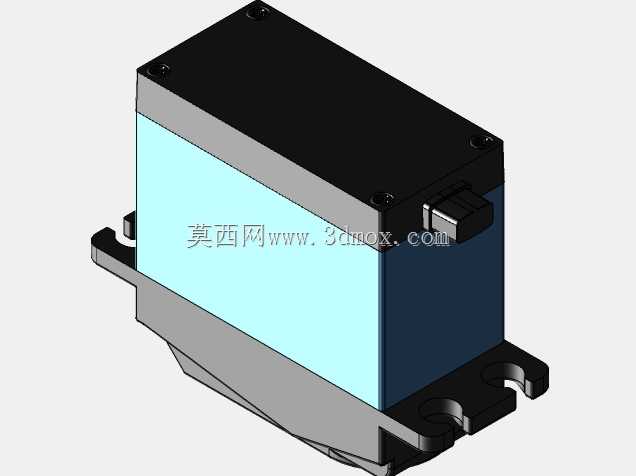

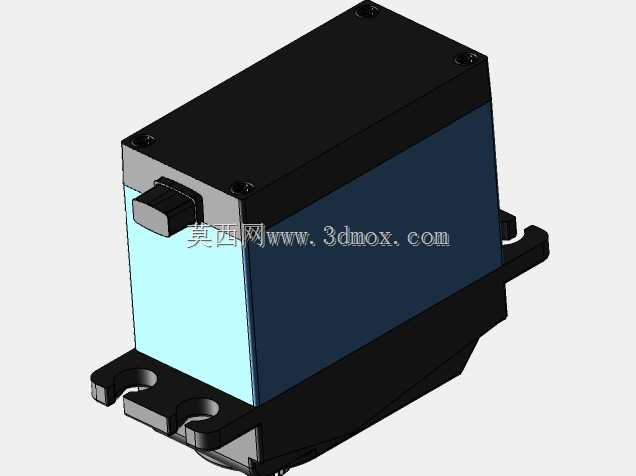

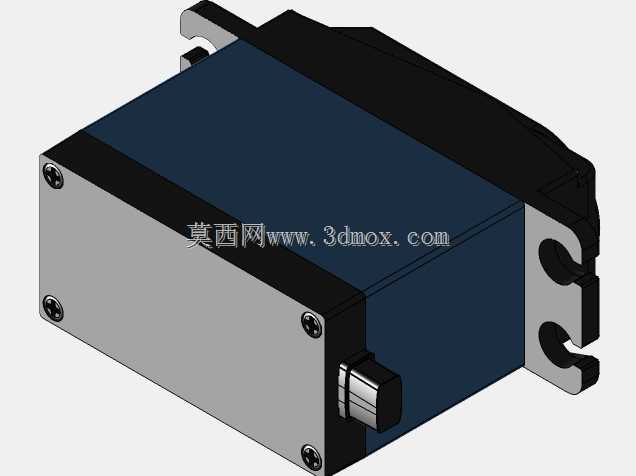

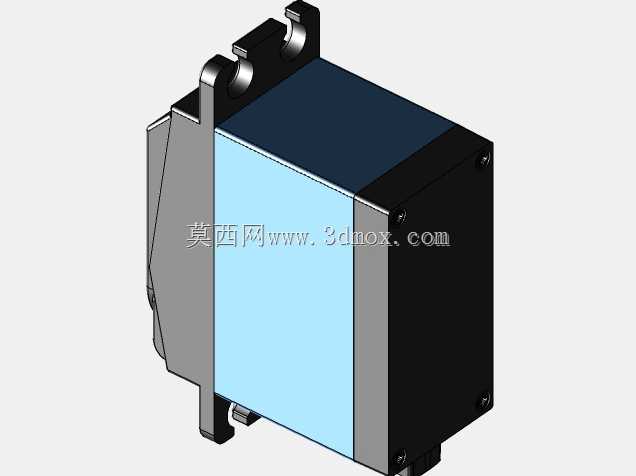

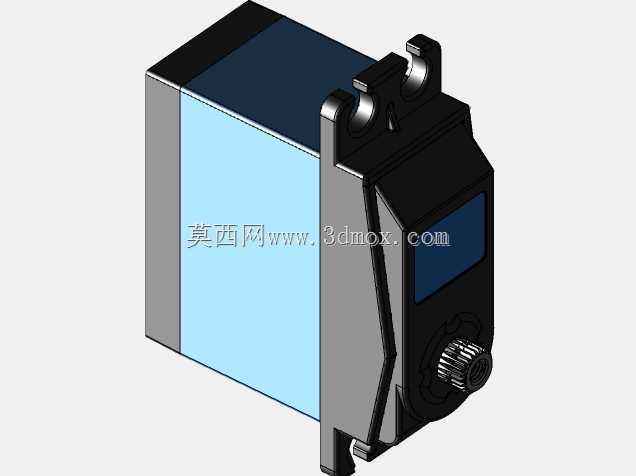

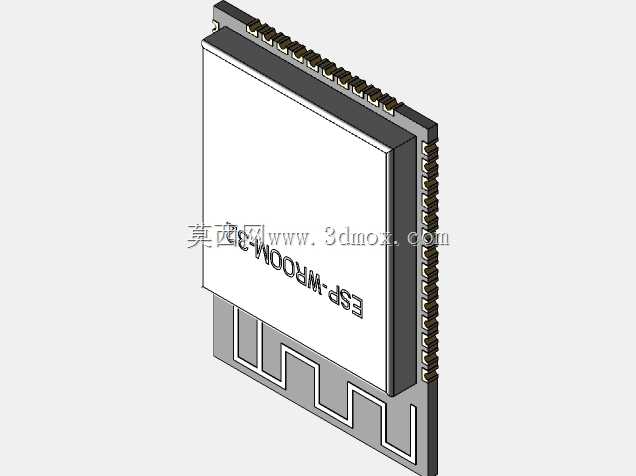

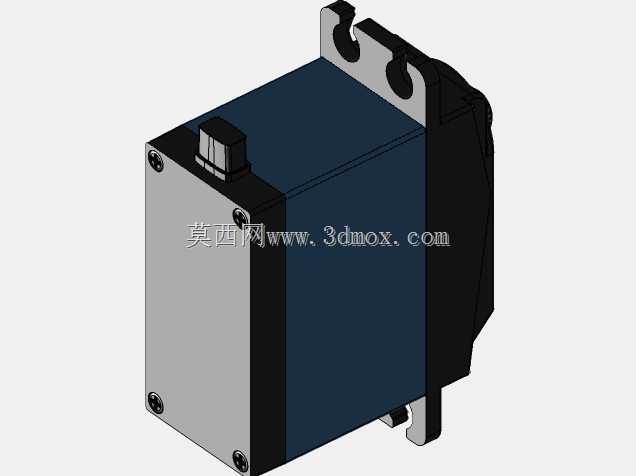

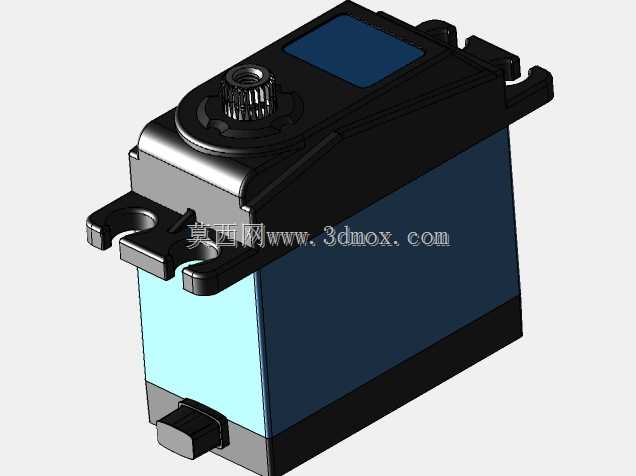

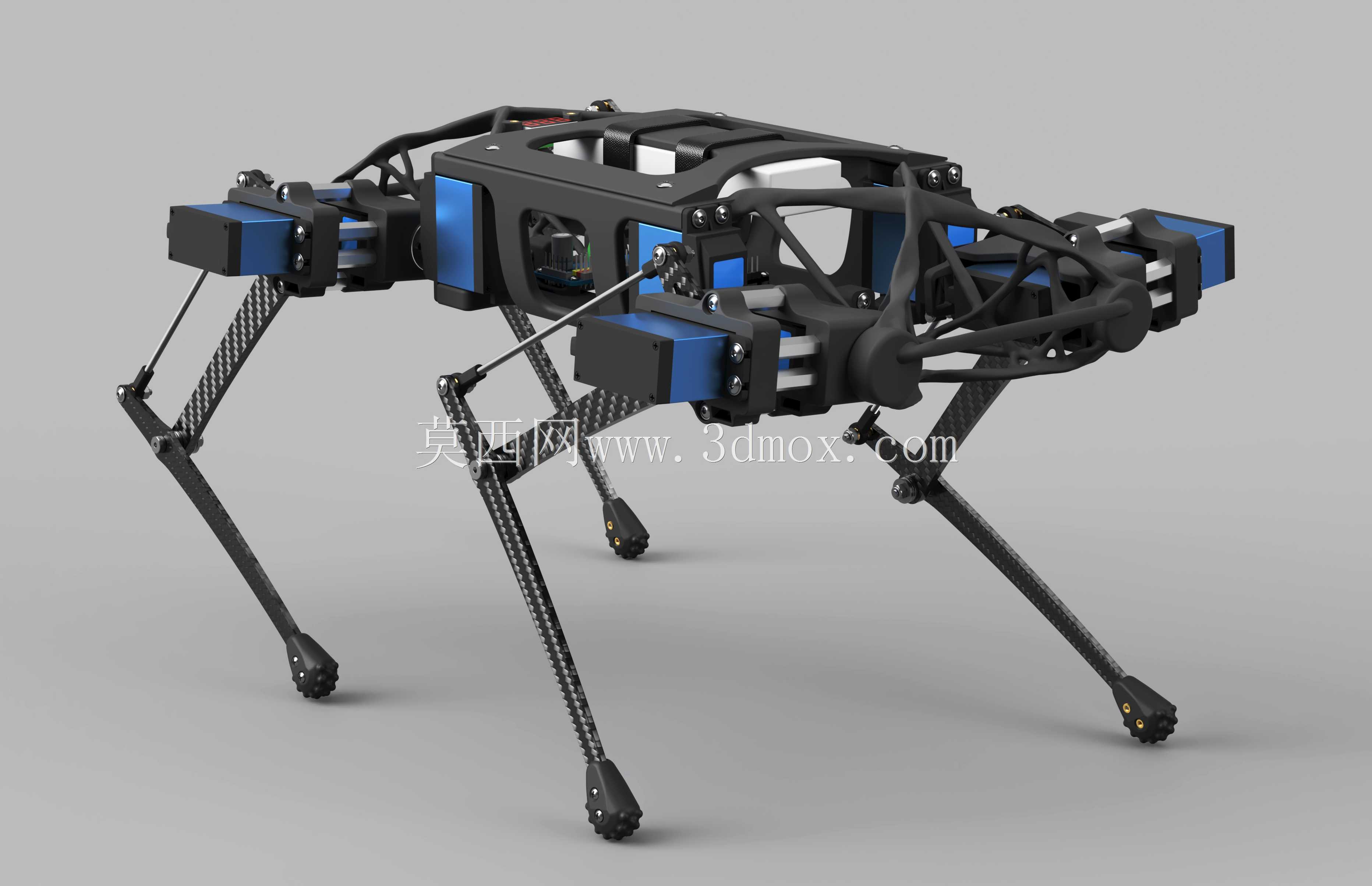

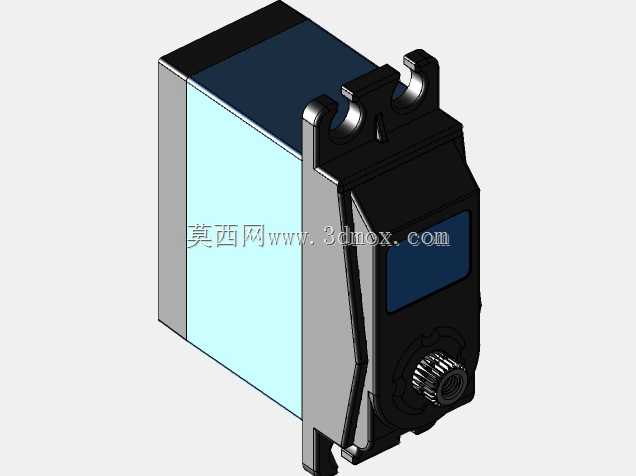

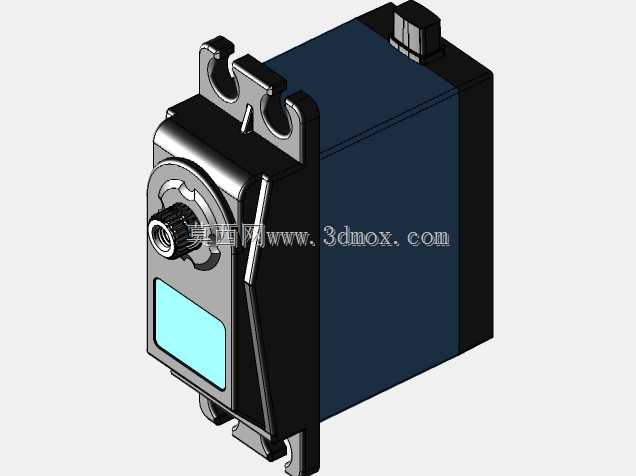

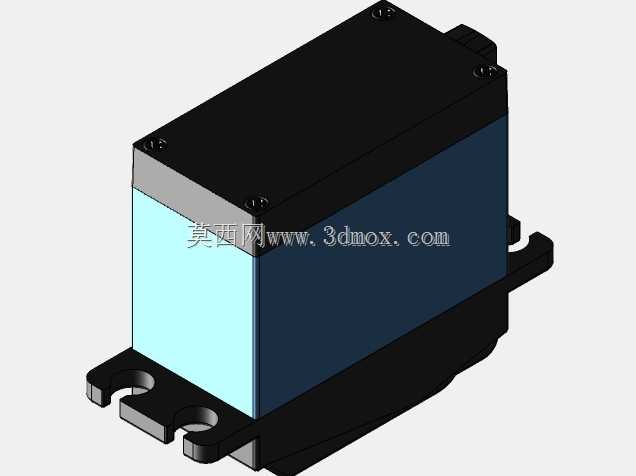

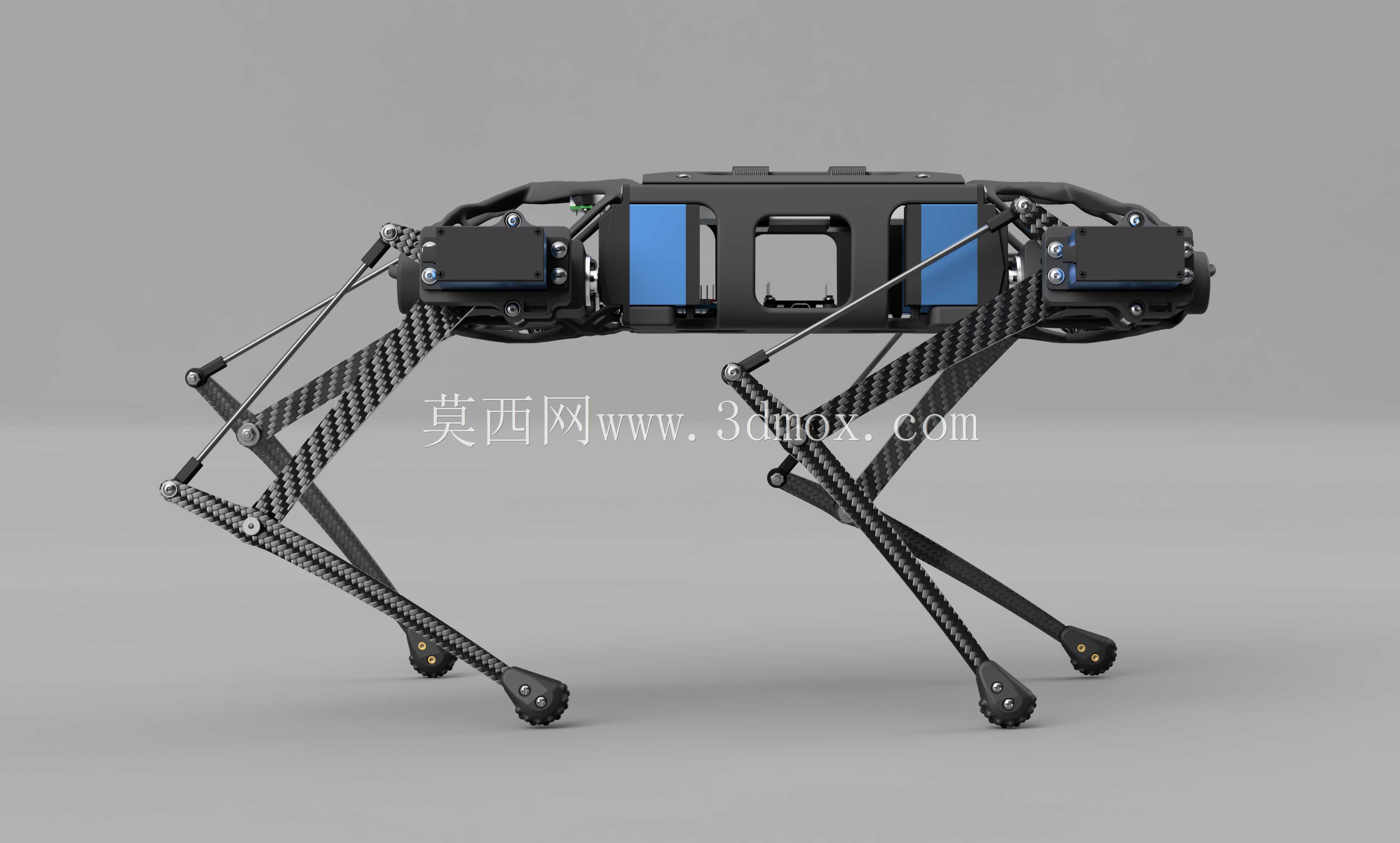

　　在小型仿生移动平台开发中，四足步行机构相比轮式底盘，更适合在桌面杂物、线缆、台阶和不平整表面上完成移动验证。该方案围绕低成本控制与快速制作展开，采用SPT舵机作为关节执行元件，以ESP32作为主控核心，整体结构兼顾3D打印件的成型限制与碳纤维材料的轻量化需求，适合用于步态调试、传感器搭载、教学实验以及个人机器人项目的二次开发。

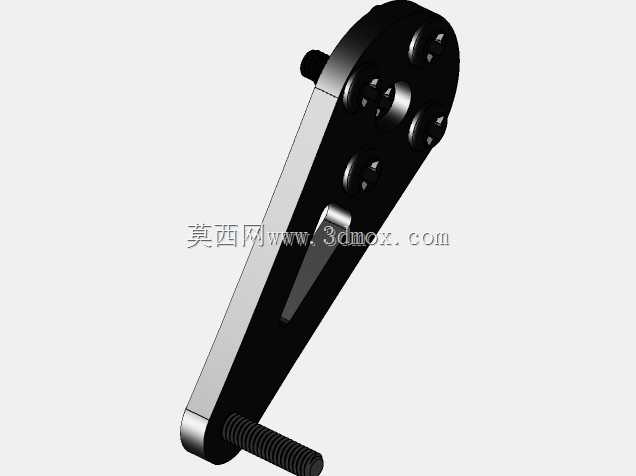

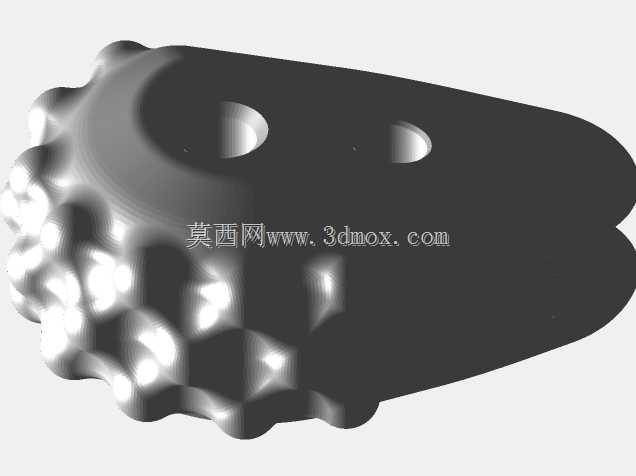

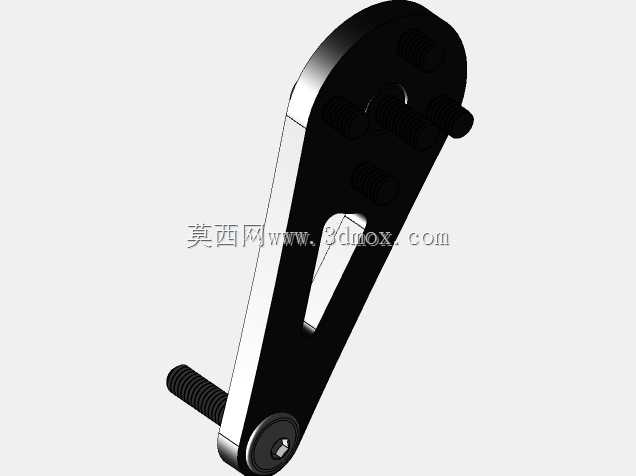

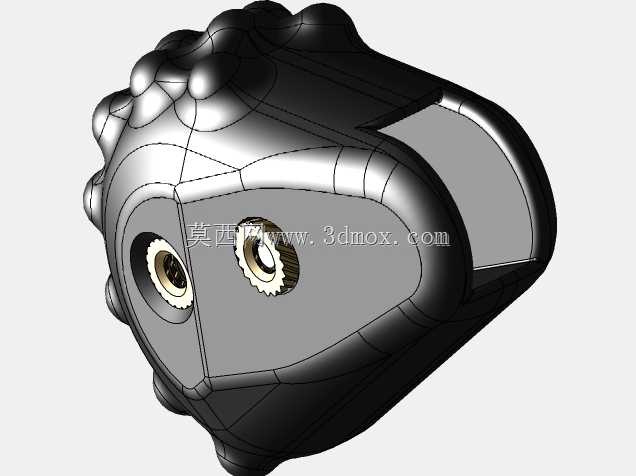

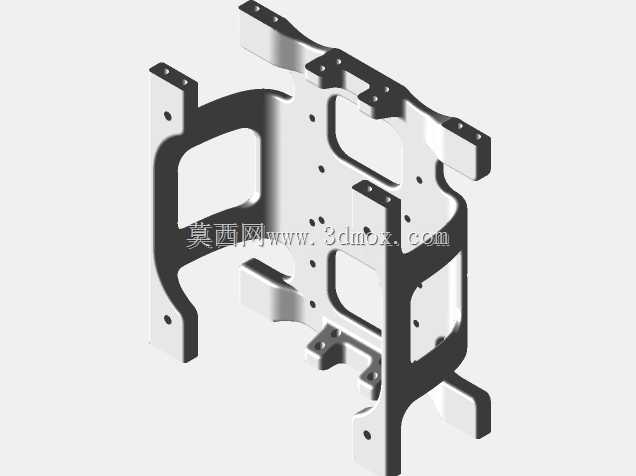

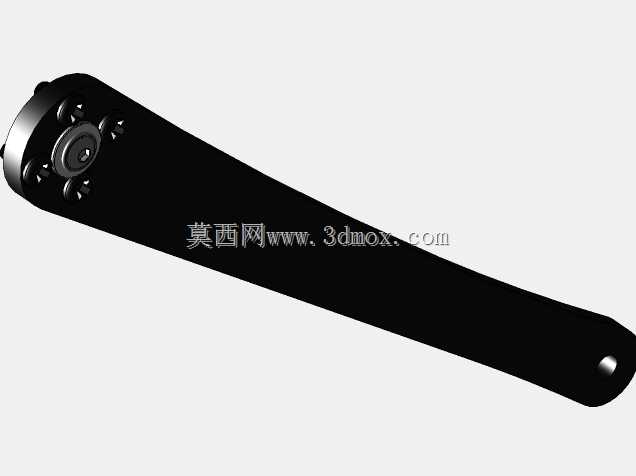

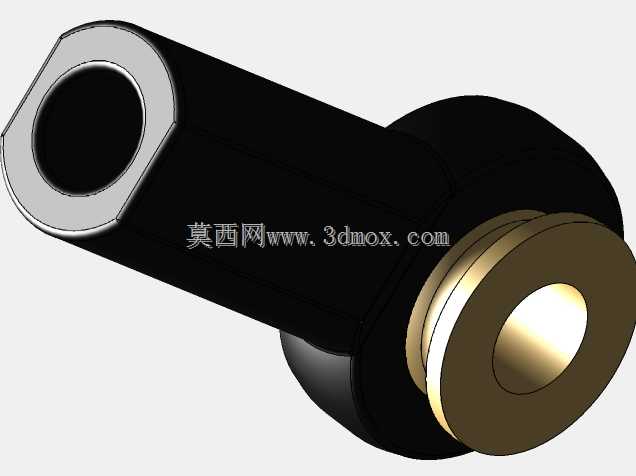

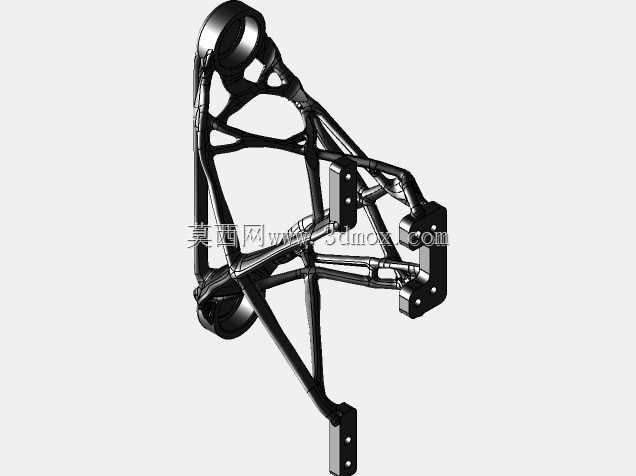

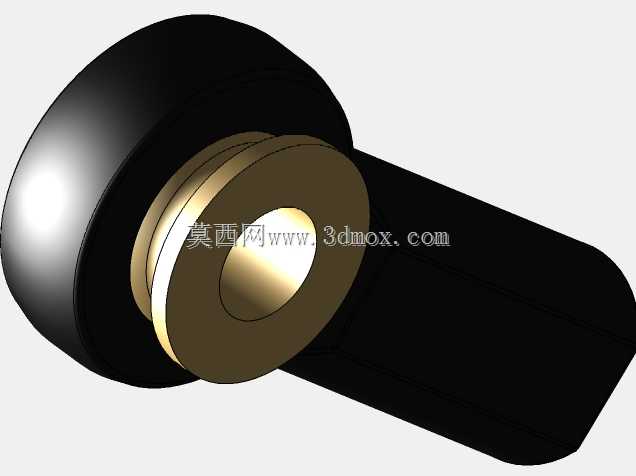

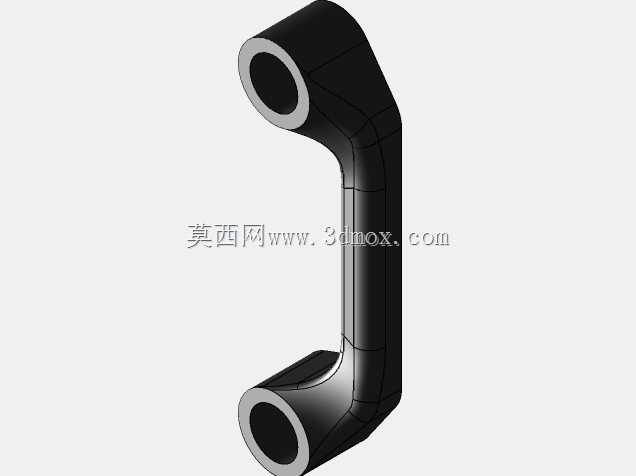

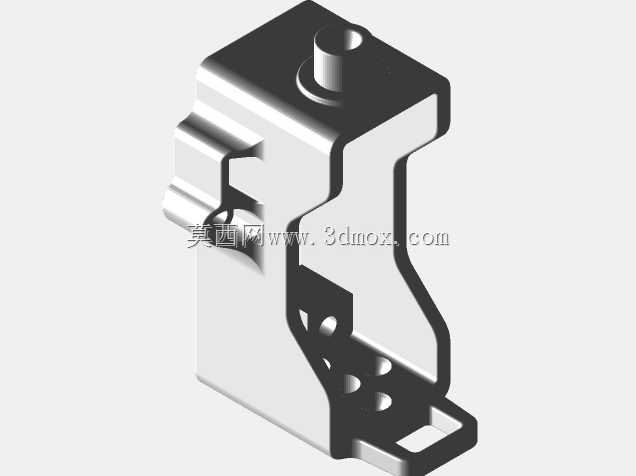

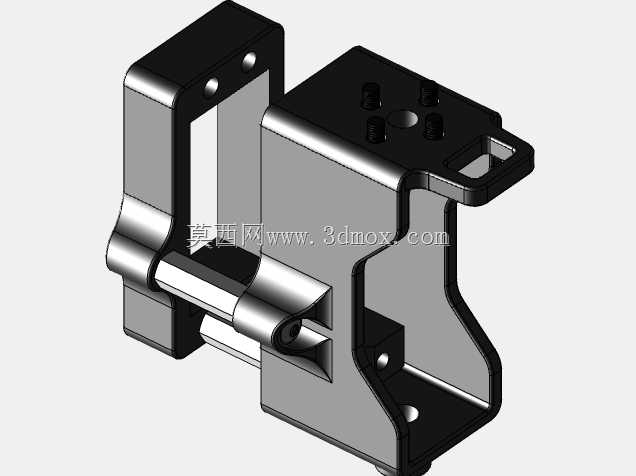

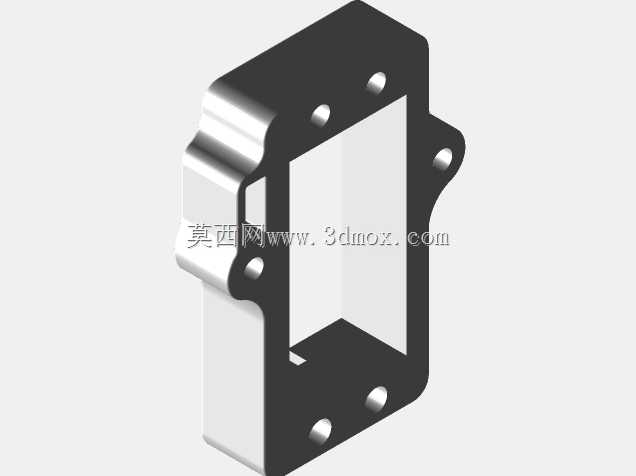

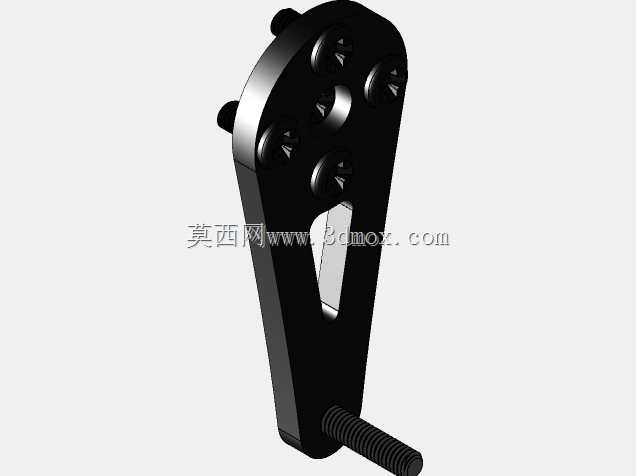

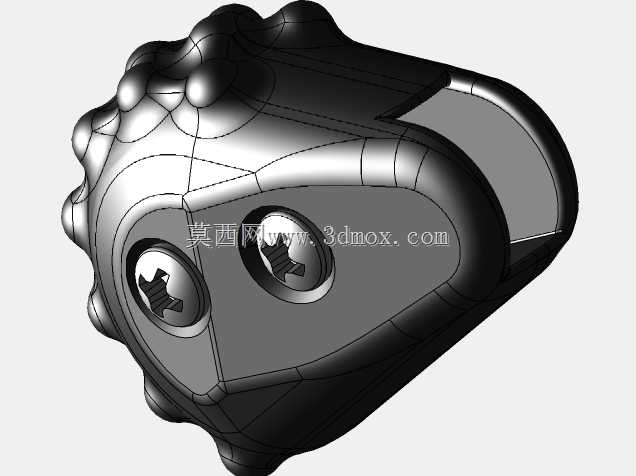

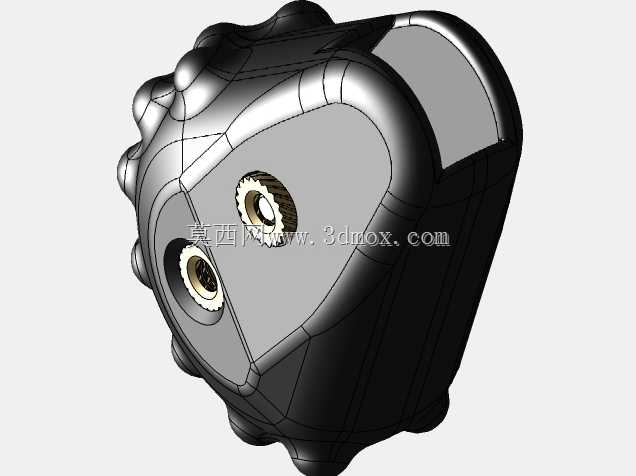

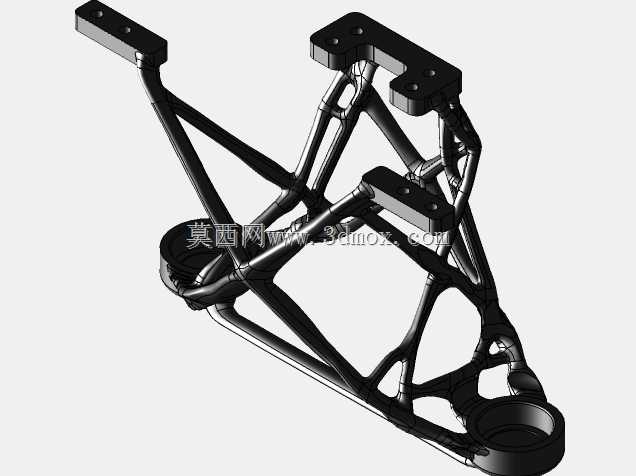

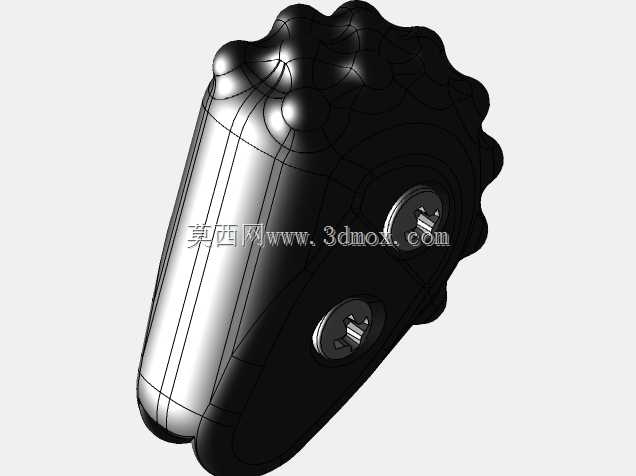

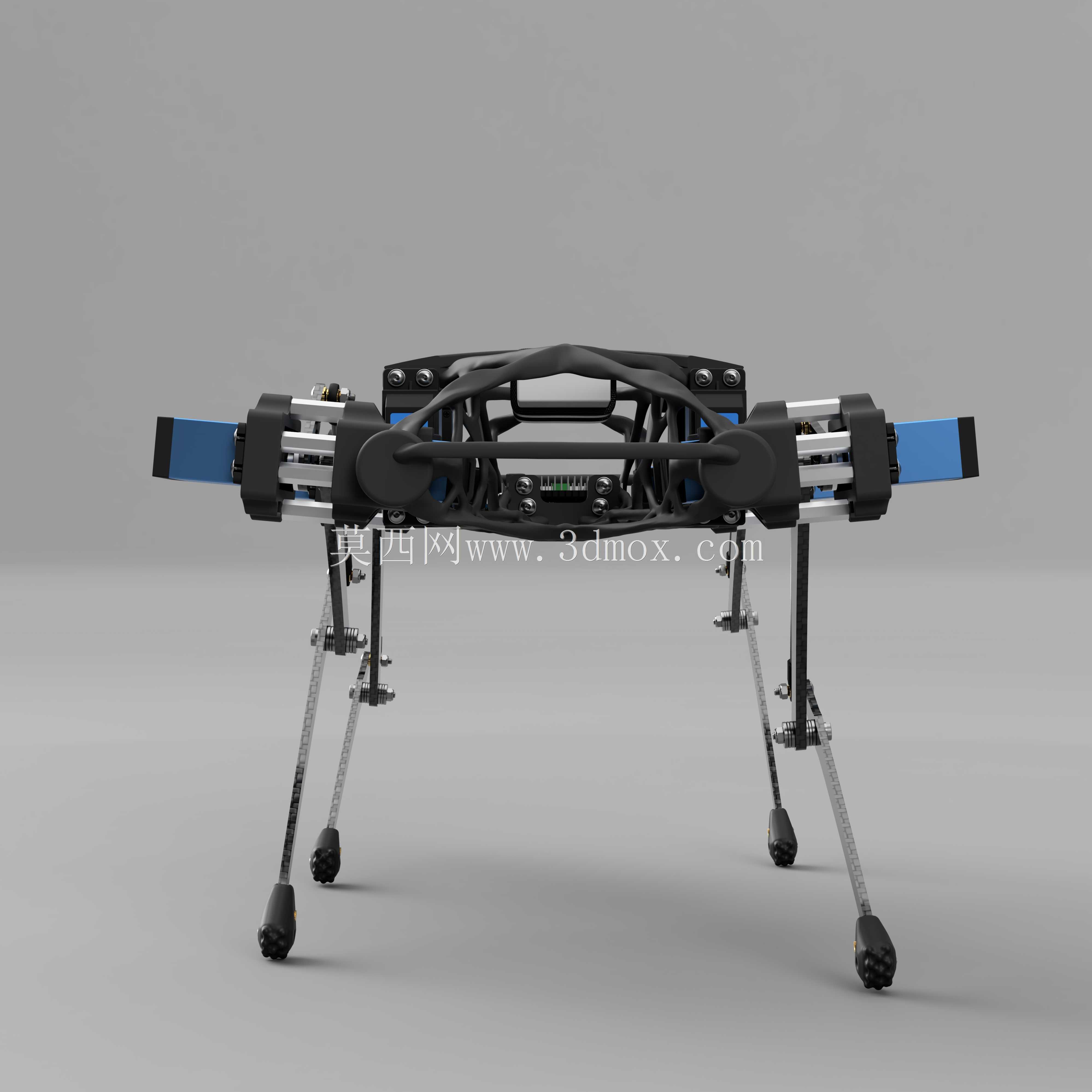

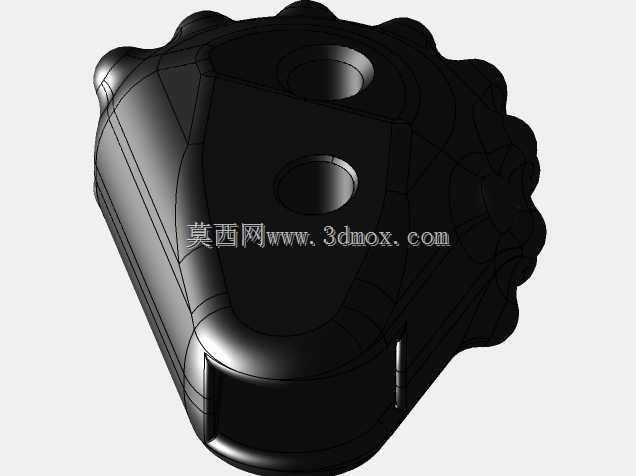

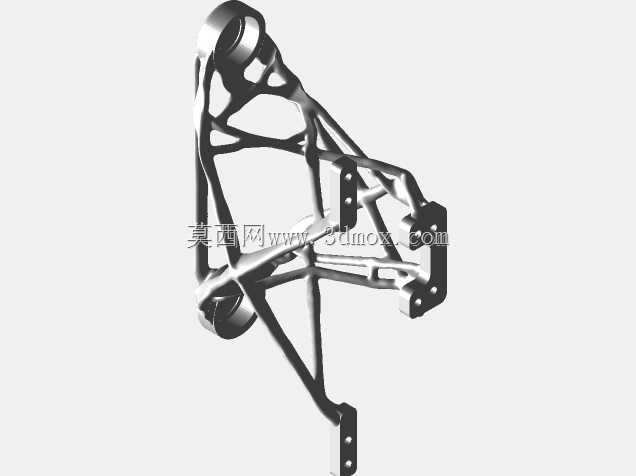

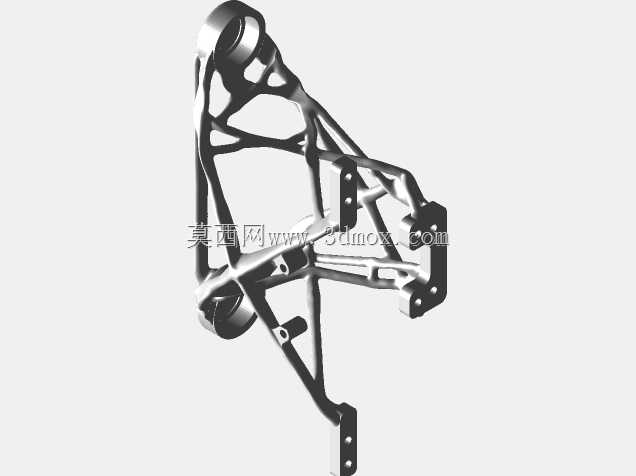

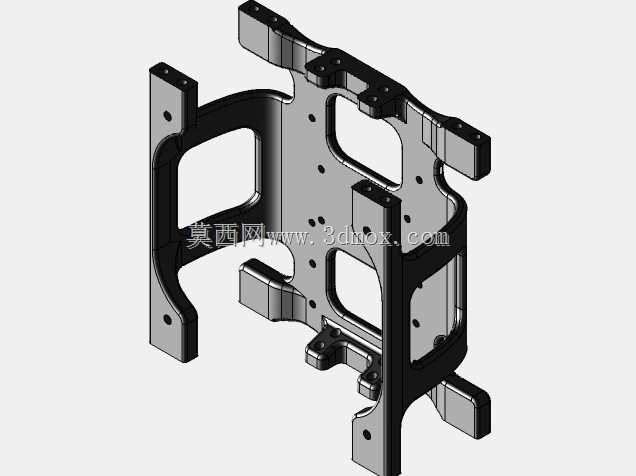

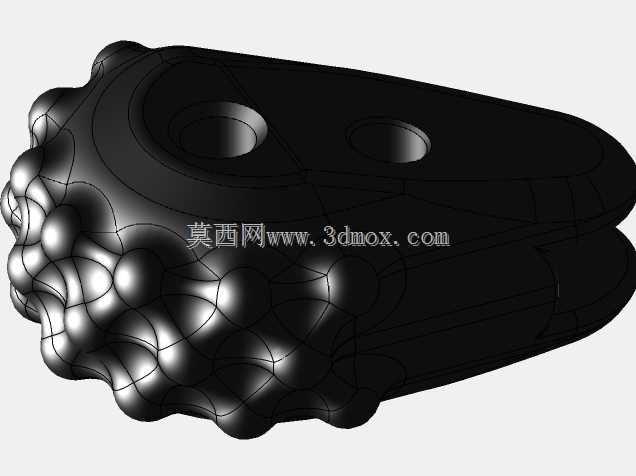

　　结构设计上，机身被拆分为多个可独立制造的模块。腿部承担主要载荷与运动传递，必须从碳纤维板上切割获得，以保证足够的比刚度并降低摆动惯量；若腿件完全采用普通打印材料，在动态迈步过程中容易出现根部形变，进而影响足端落点精度。机身背面与前面的覆盖件则采用更具“有机”外观的曲面造型，这些区域在打印时需要合理布置支撑，若切片参数设置得当，支撑剥离后表面质量可满足装配要求。足部建议使用TPU与PETG组合打印，TPU提供触地缓冲与摩擦，PETG承担连接强度，二者配合可减少硬接触带来的冲击噪声。

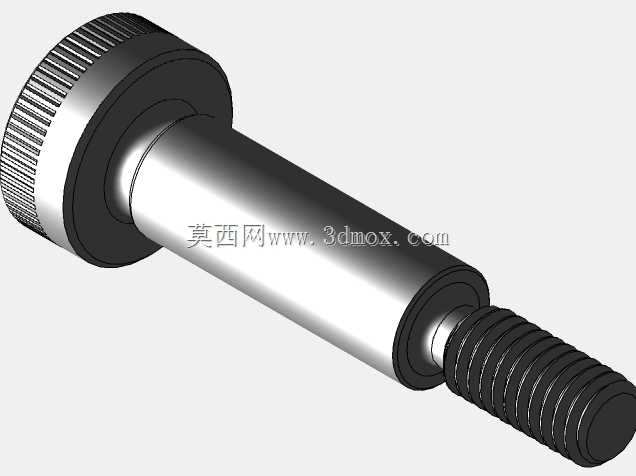

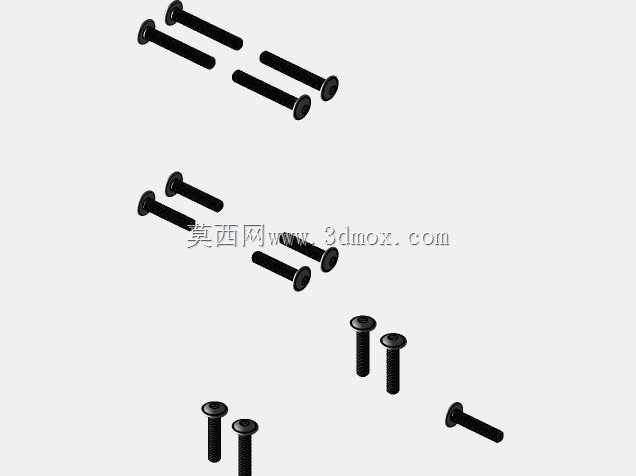

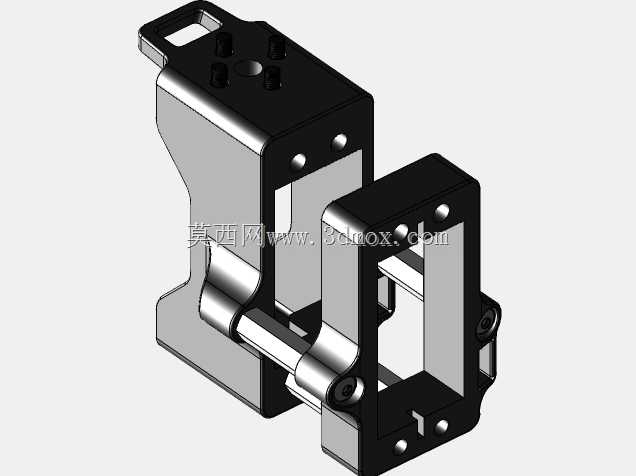

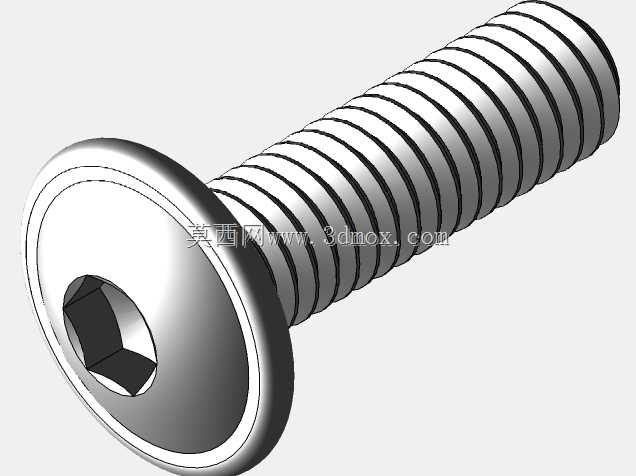

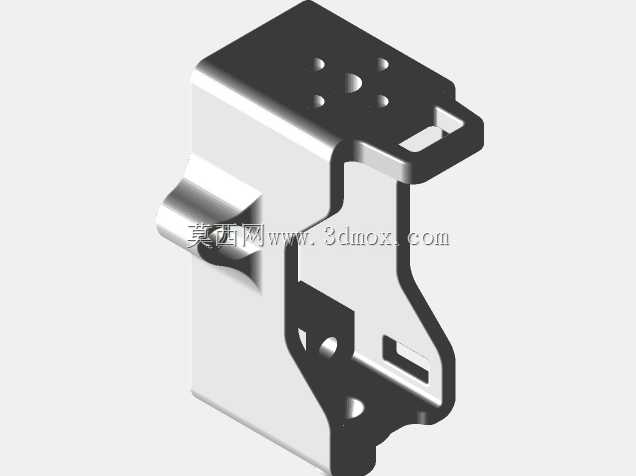

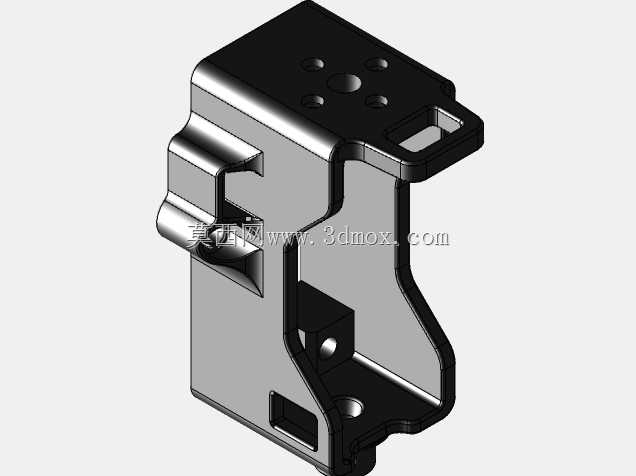

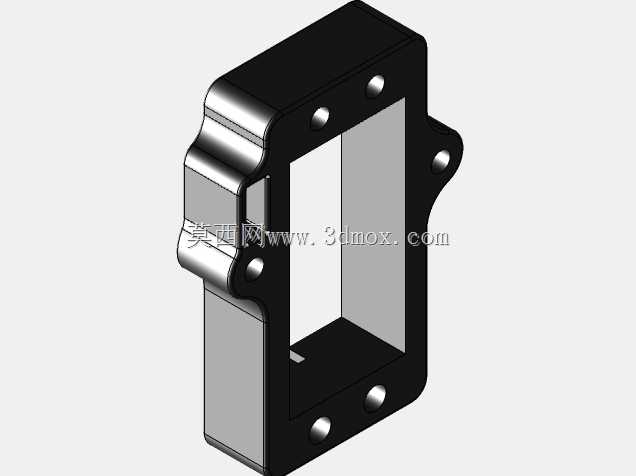

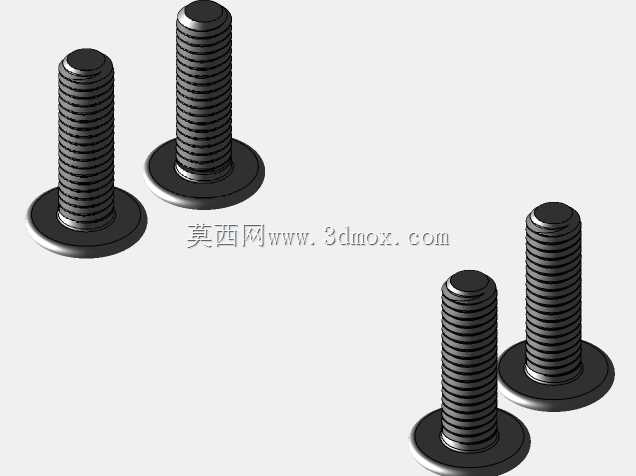

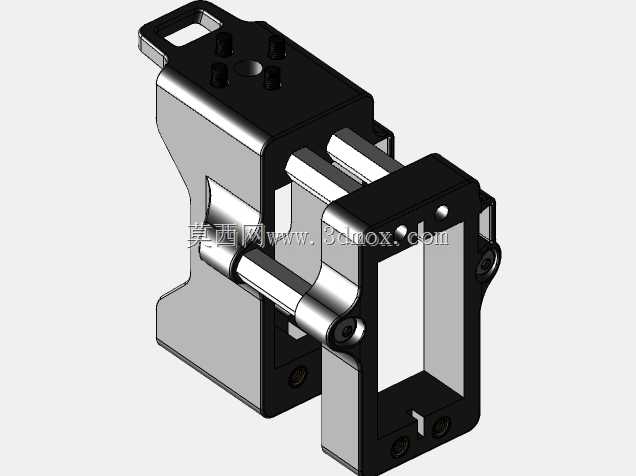

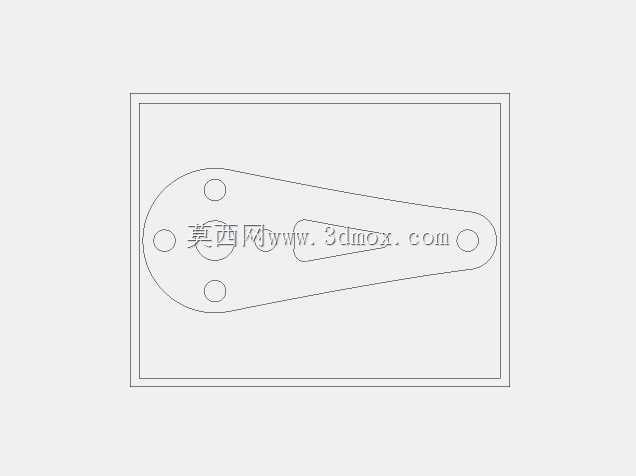

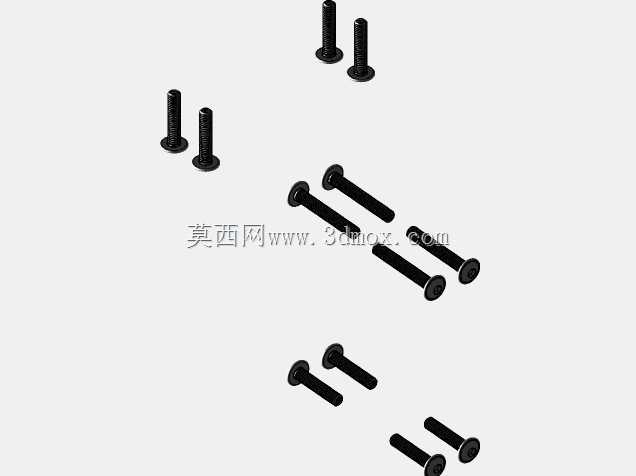

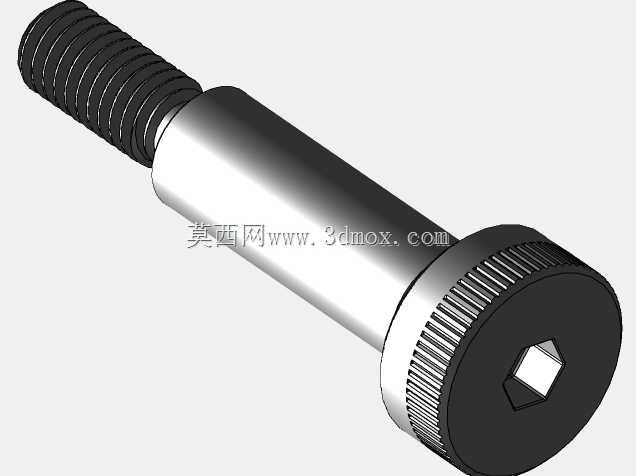

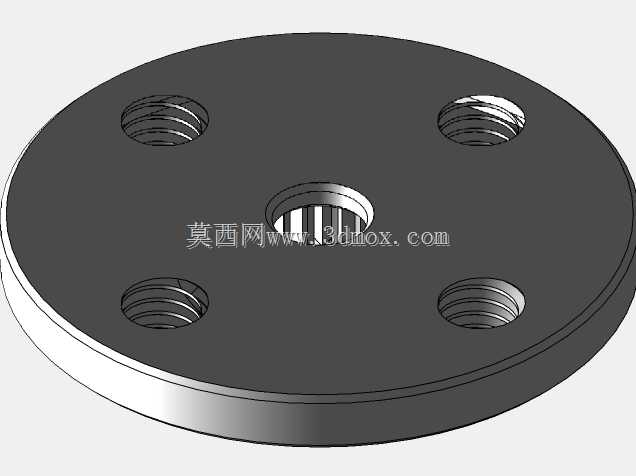

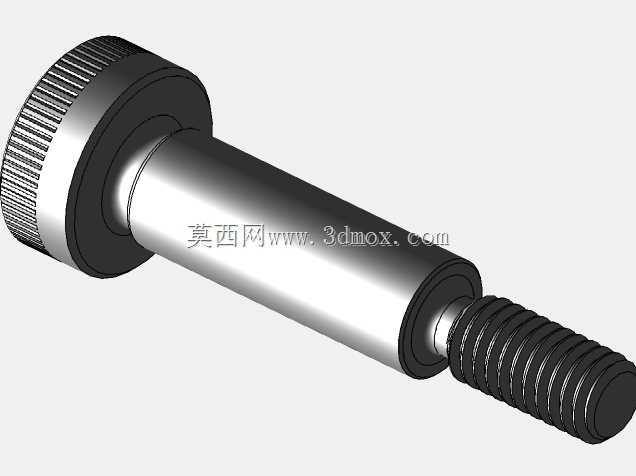

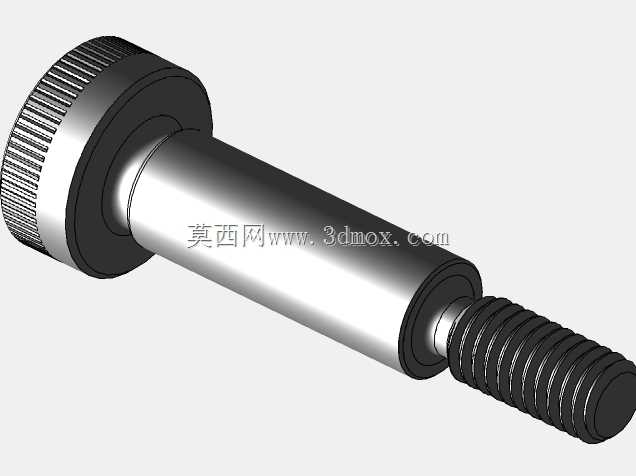

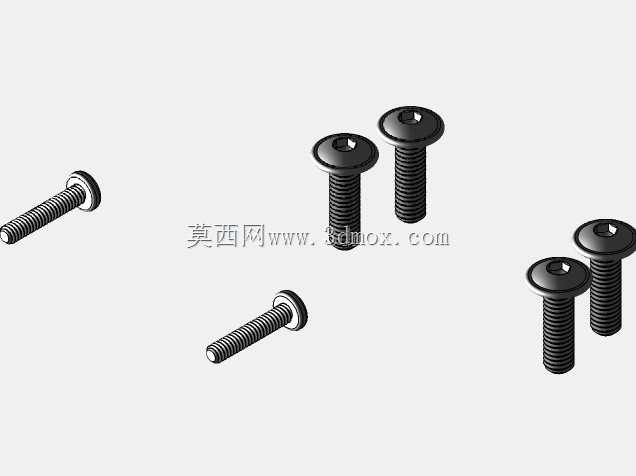

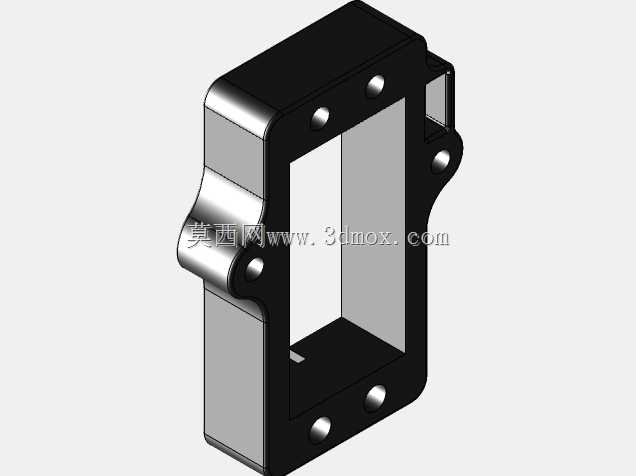

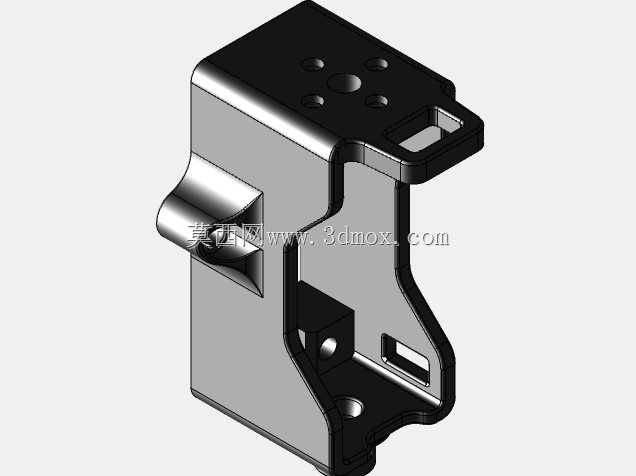

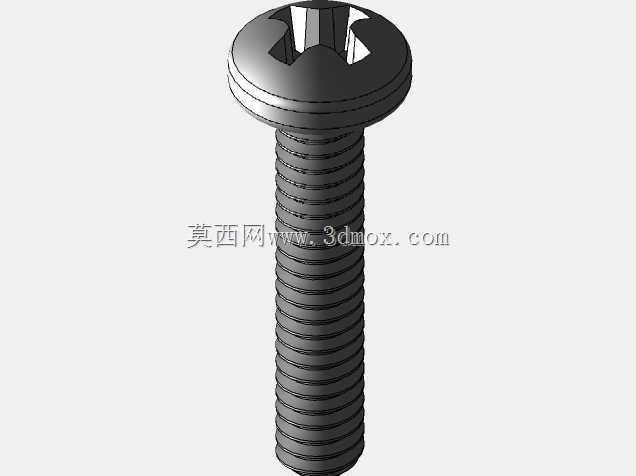

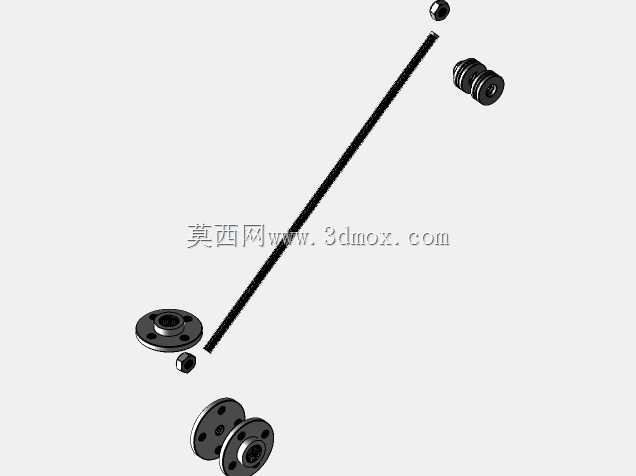

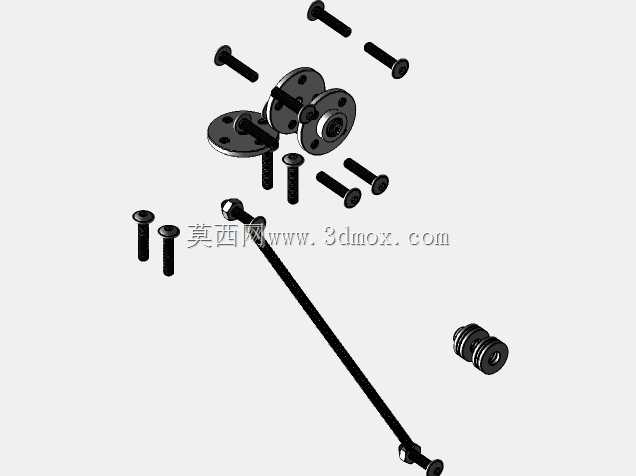

　　舵机盘与舵机输出轴之间的连接是装配中的关键环节。实际制作时需要使用胶水进行辅助固定，但胶层不能侵入舵机壳体与转动间隙，否则会造成关节卡滞或回中偏差。建模阶段应为舵机盘、紧固件和线束预留足够空间，尤其是腿部内侧的走线槽，需要避免线缆在关节摆动时被拉扯或与碳纤维边缘摩擦。若后续增加姿态传感器、距离传感器或视觉模块，机身顶部与前部应保留平整安装面，并在主控板周围留出散热与插接空间。

　　从步态实现角度看，四足平台的稳定性依赖于腿长、足端工作空间、舵机转角范围和机身重心的匹配。设计时不能只追求外观比例，还需校核每条腿在抬起、前摆、落地和支撑阶段的运动包络，确保相邻腿件不发生干涉。由于采用廉价舵机，关节间隙和回差不可避免，结构上应尽量缩短悬臂长度，让载荷更靠近舵机输出轴；腿部碳纤维件的孔位也需要控制公差，过松会引入额外间隙，过紧则会造成装配应力。

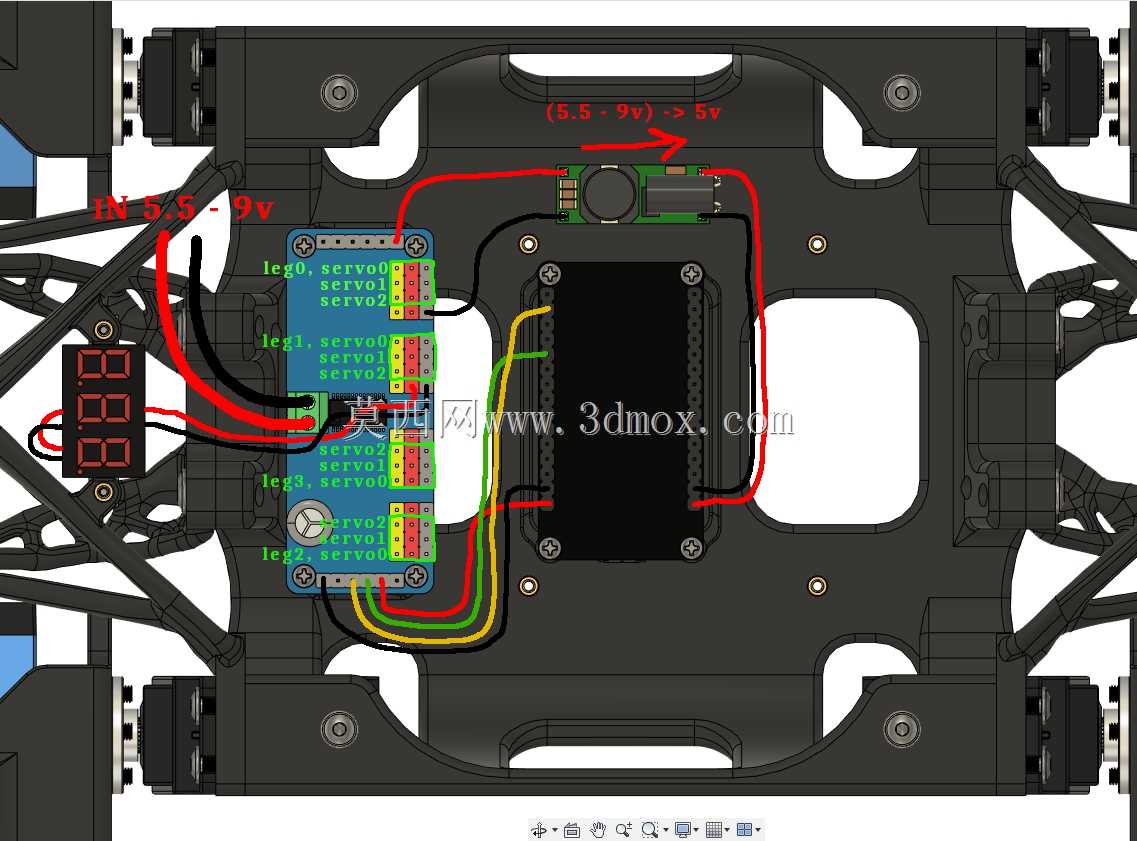

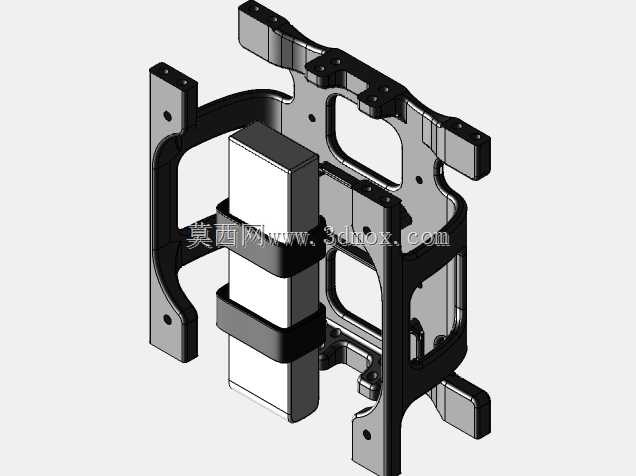

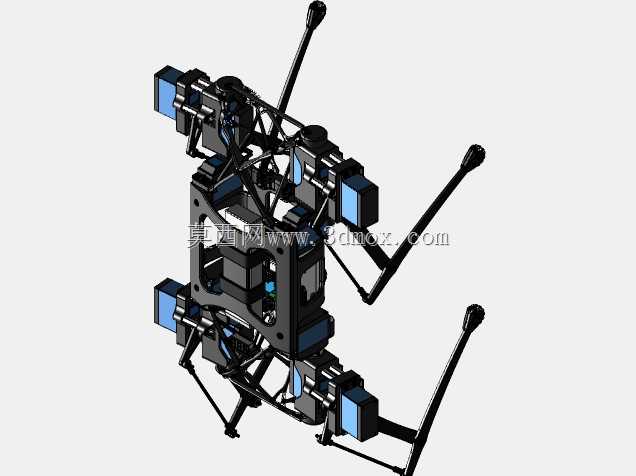

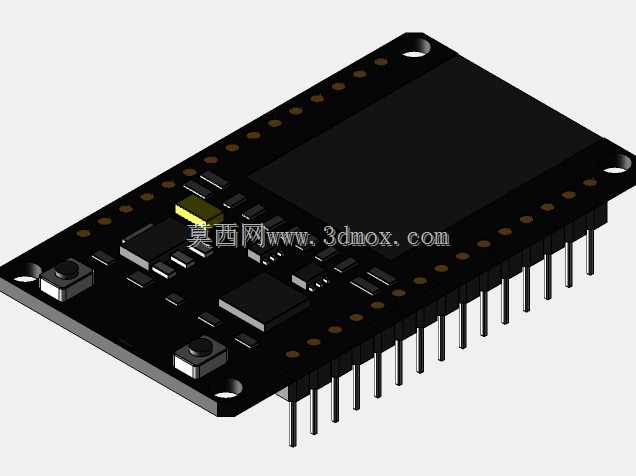

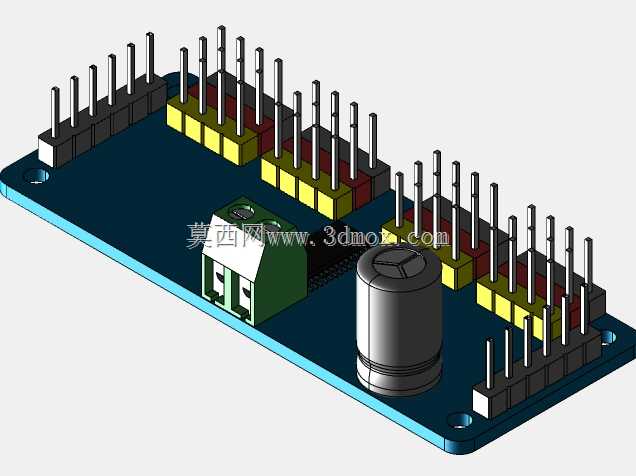

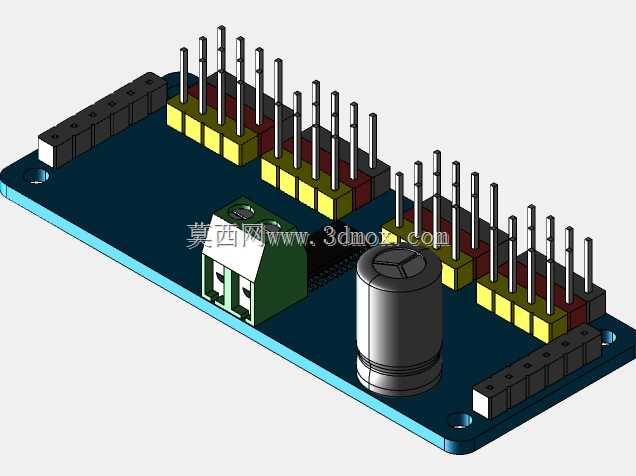

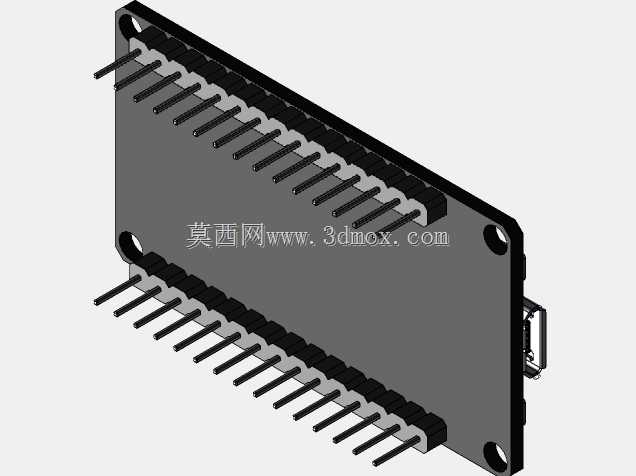

　　安装边界方面，该模型属于桌面级小型机器人，整体尺寸应围绕标准打印幅面和常用碳纤维板厚度确定。机身内部需容纳ESP32控制板、舵机接线、电源分配以及可能的传感器扩展板；外壳曲面虽然提升了整体性，但不能牺牲维护便利性，建议在电池仓、主控仓和舵机连接位置保留可拆卸盖板。足端触地区域应略宽于腿杆，以提高静态站立稳定性，同时在前后方向留出足够的迈步余量，避免行走时足端与机身下缘碰撞。

　　在工程验证流程中，可先单独装配单腿组件，测试舵机中位、摆角极限和连接件强度，再进行整机联调。由于控制代码通过外部文档维护，结构设计需要与舵机编号、转动方向和关节零位保持一致，否则步态数据无法直接映射到实体机构。对于三维建模人员而言，这类项目的重点不只是完成外观造型，而是把材料选择、打印工艺、装配公差、走线空间、维护方式和运动干涉统一纳入模型约束。通过模块化拆分，该四足步行机器人既能降低单件制造成本，也便于后续替换损坏腿件、调整舵机规格或扩展感知功能。
