内六角圆柱头轴肩螺钉精密建模

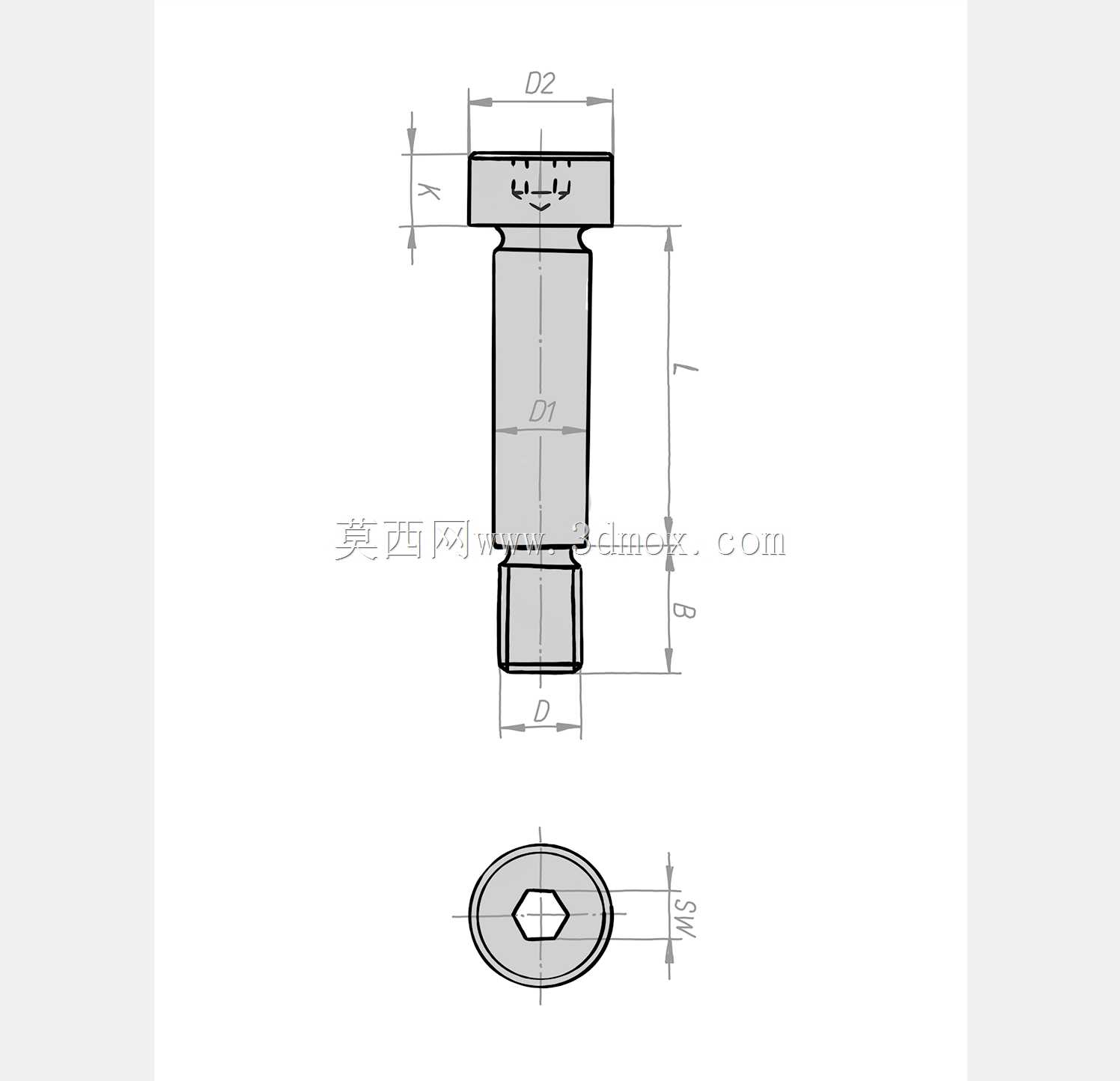

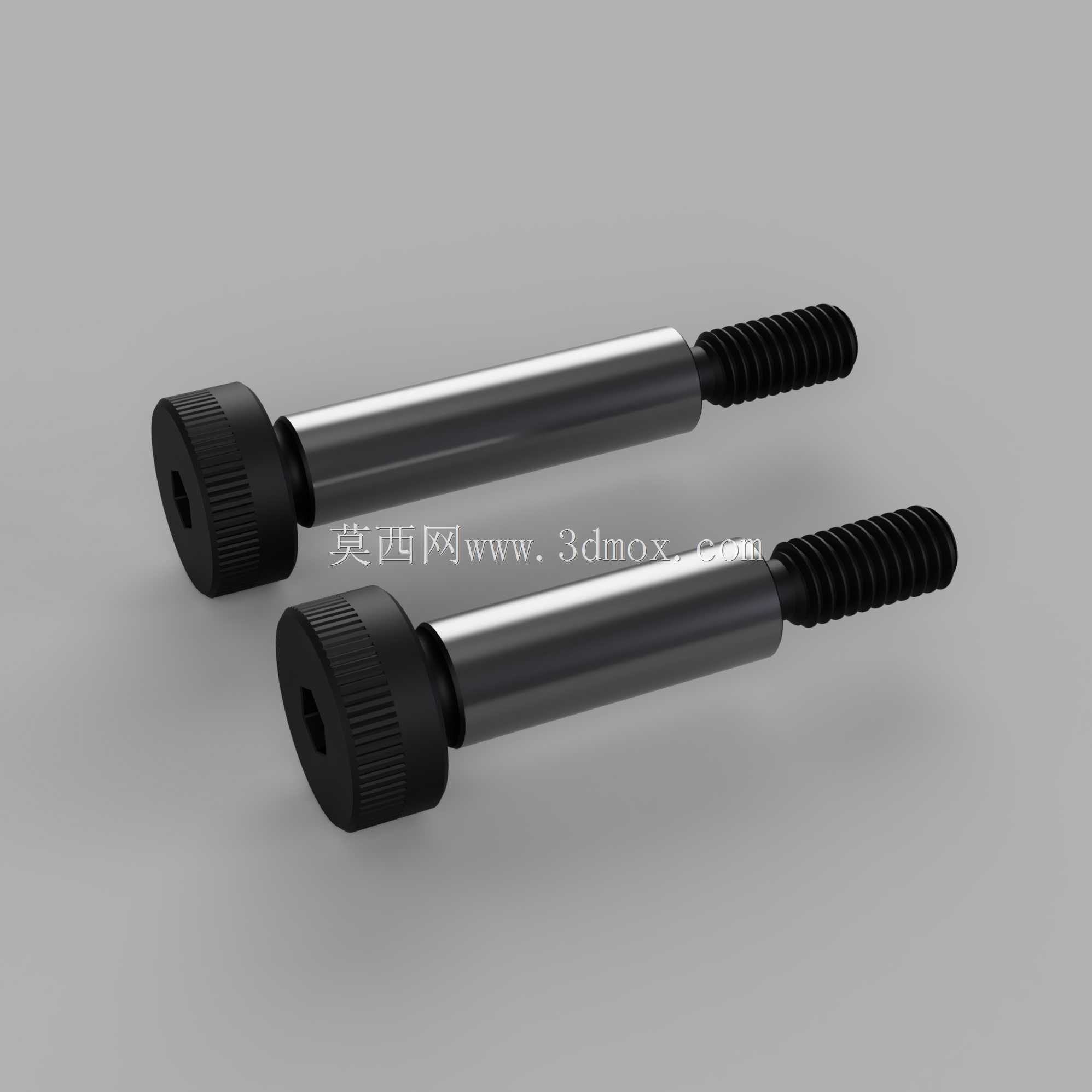

　　在精密机械装配场景中，轴肩螺钉并非普通的螺纹紧固件，其光杆轴肩部分承担着定位、导向与承载的核心作用。这款遵循ISO7379标准的内六角圆柱头轴肩螺钉，光杆直径为4mm，配套M3螺纹段，轴肩长度提供12mm与16mm两种规格，头部直径7mm、厚度3mm，内六角对边尺寸2mm，所有尺寸均严格贴合标准公差要求，能够直接用于工装夹具、精密滑台、模具配件等对定位精度要求严苛的装配场景。

　　从实际选型逻辑来看，轴肩螺钉的光杆部分是核心工作段，其直径公差通常控制在h6级别，可直接穿入预制的基准孔中，实现两个零件之间的精准定位，同时螺纹段仅提供锁紧拉力，避免普通螺钉拧紧时因螺纹间隙带来的定位偏移。在自动化设备的直线导轨限位、夹具压板定位、传感器安装支架固定等场景中，这类螺钉能够替代定位销与紧固螺钉的组合，减少零件加工工序，压缩装配空间。头部采用内六角驱动形式，可在沉孔或狭小空间内使用标准内六角扳手施加扭矩，圆柱头的承压面平整，拧紧时不会对安装面造成局部压伤，适合铝合金、工程塑料等较软基材的装配。

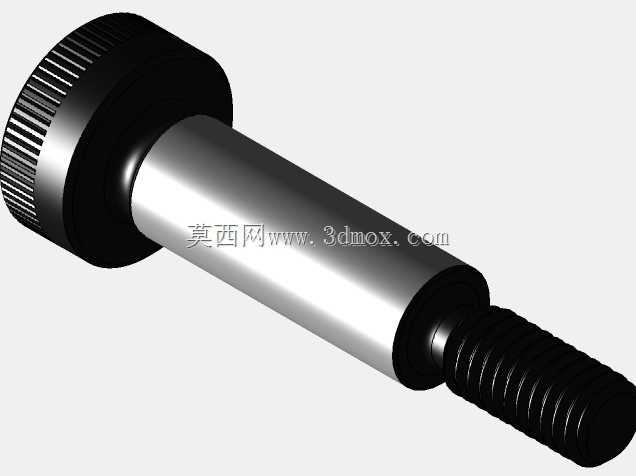

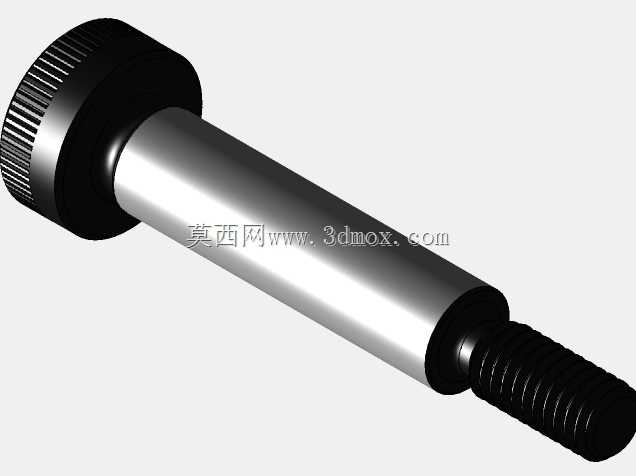

　　建模过程中，首先需要区分轴肩光杆与螺纹段的几何边界：光杆部分需保证圆柱度与端面垂直度，螺纹段采用标准M3牙型建模，还原真实的牙顶与牙底轮廓，而非简单的贴图示意。头部的内六角凹槽需保留标准的扳手避让空间，槽底与侧壁的过渡圆角符合实际冷镦加工工艺，避免出现建模中常见的尖锐直角。滚花头部的防滑纹理在模型中也做了还原，该结构在实际零件中用于手动预拧时增加摩擦力，尤其在无尘车间或不便使用扳手的预装配环节，能够快速将螺钉旋入几牙，防止螺纹错牙。

　　安装边界方面，选用该螺钉时需在安装板上加工直径4mm的光孔，光孔与轴肩采用小间隙配合，若需要更高定位精度可选用过渡配合，但需考虑装配时的压入力。螺纹底孔需按照M3标准加工，在钢件中底孔直径2.5mm，铝合金件可适当加大至2.6mm以防止滑牙。头部沉孔深度需大于3mm，保证螺钉安装后头部不突出安装面，若安装面空间受限，也可选择不锪沉孔，但需保证头部承压面完全贴合零件表面，避免拧紧时出现偏载导致轴肩弯曲。

　　在受力特性上，轴肩螺钉的光杆部分可承受一定的径向剪切力，这是普通全螺纹螺钉不具备的优势。在工装夹具的铰接点、快速插拔机构的定位轴等场景中，螺钉既可以作为转轴使用，又能通过尾部螺纹实现轴向锁紧，一物两用。需要注意的是，轴肩的长度决定了被夹紧零件的总厚度，选型时需保证轴肩长度略大于被夹紧件的总厚度，预留0.1-0.2mm的间隙，使螺纹锁紧时拉力能够作用在轴肩端面上，而非让光杆与孔壁过盈挤压。

　　模型完整还原了零件的所有工艺细节，包括头部的倒角、螺纹末端的收尾锥度、轴肩与螺纹衔接处的退刀槽，这些细节在3D打印手板验证、装配干涉检查、工程图导出时都至关重要。在进行设备整体装配仿真时，精准的螺钉模型能够帮助工程师提前发现孔位不对中、空间不足、扳手操作空间不够等问题，减少实际加工中的返工率。对于教学场景而言，该模型也可用于讲解标准紧固件的选型逻辑、公差配合原则以及不同螺钉头型的适用场景，帮助初学者建立工艺与设计相结合的思维。
