大扭矩SPT5435LV舵机结构设计

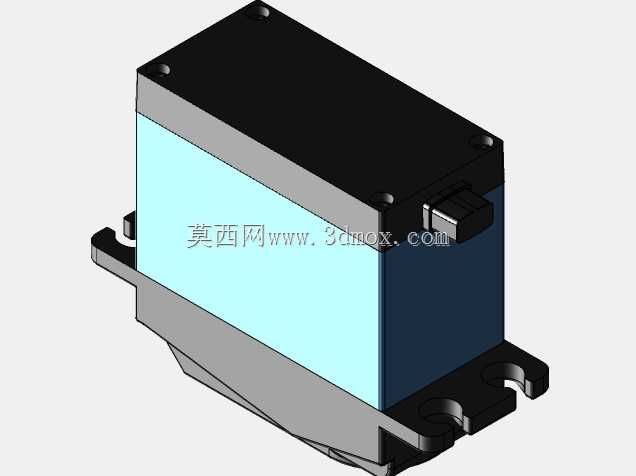

　　在小型移动机器人、机械臂关节、航模舵面以及各类自动化执行机构中，舵机承担着将控制信号转化为精确角位移的关键任务。这款35kg级大扭矩SPT舵机的三维结构，重点还原了壳体、输出轴、齿轮减速组、安装耳位与电机仓之间的空间关系，可直接用于机构布局校核、运动干涉检查以及安装支架设计。

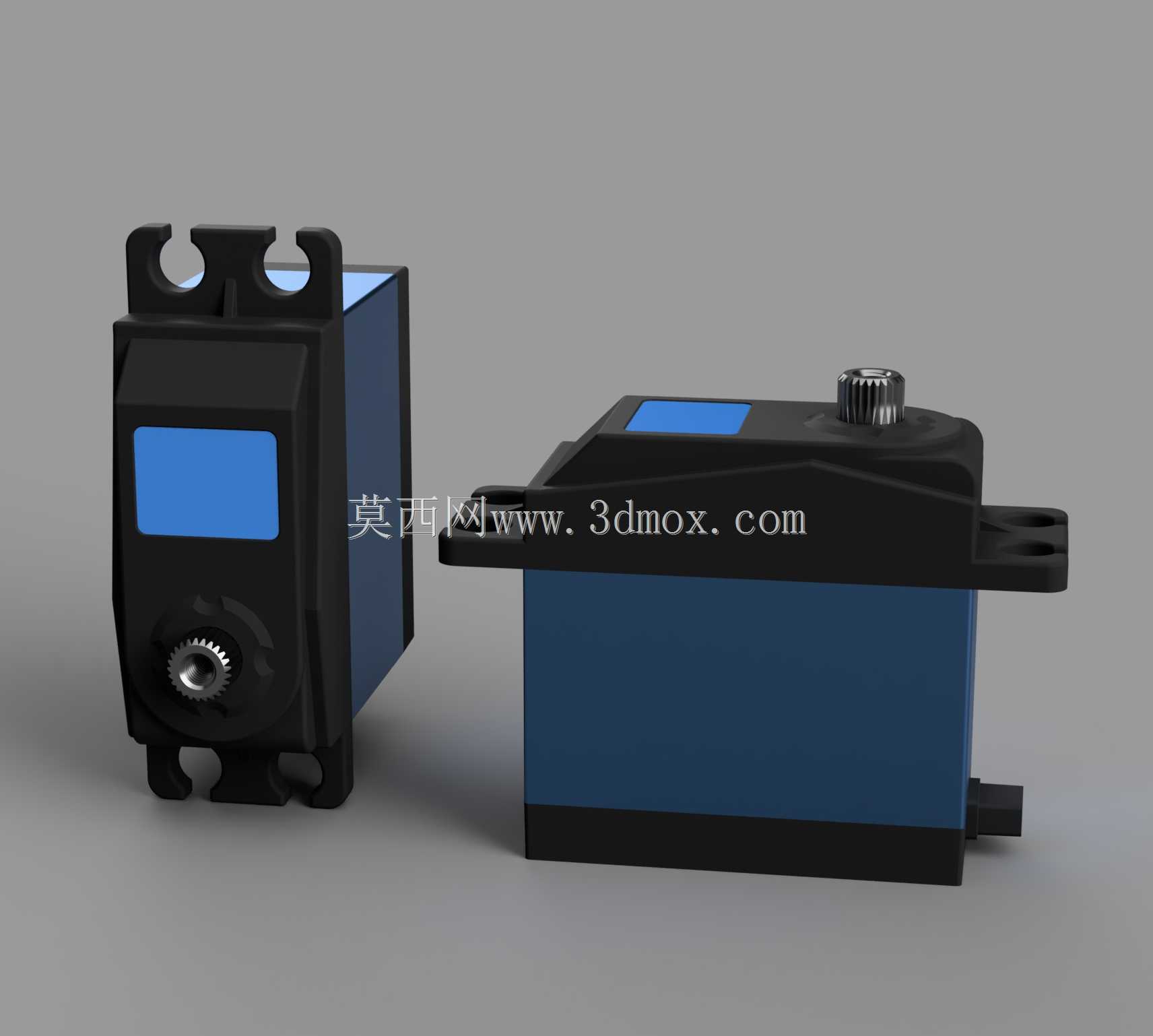

　　从实际选型角度看，35kg级扭矩属于标准尺寸舵机中的高扭矩规格，能够在较低转速下提供较大的保持力矩，适合驱动多足机器人腿部关节、小型云台俯仰轴、遥控车转向机构以及需要一定负载能力的机械夹爪。模型在外观上保留了典型的矩形主体、顶部输出轴、两侧固定耳和侧面出线结构，工程师在装配时可据此判断舵机摇臂的回转范围，避免摇臂或连杆在极限角度与机体外壳发生碰撞。

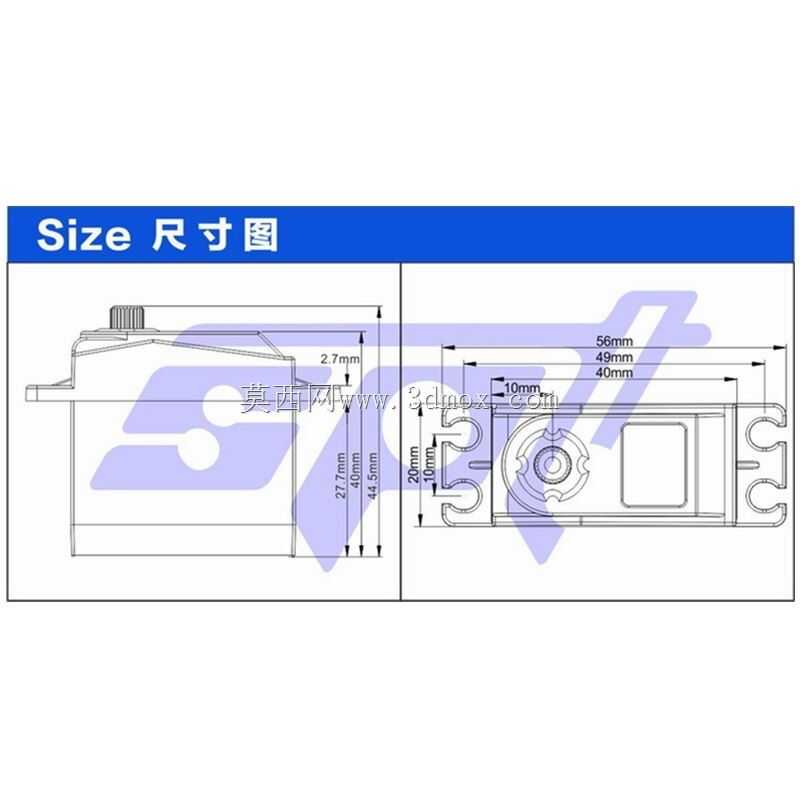

　　结构设计上，壳体被划分为上盖、中框和底壳三个主要区域。中框内部容纳直流电机、减速齿轮组与电位器反馈元件，输出轴从顶部伸出并通过轴承或衬套定位，以承受径向载荷。两侧安装耳开设通孔，用于螺钉穿过并将舵机固定在机架上；耳位间距、孔中心到主体底面的距离以及壳体总宽，是整机布局中必须优先确认的安装边界。模型对这些特征进行了实体化表达，使设计人员能够在CAD环境中直接测量安装孔位、规划螺钉长度，并评估周围结构的避让空间。

　　齿轮传动部分是舵机性能的核心。大扭矩型号通常采用多级直齿减速，将电机的高速小扭矩转化为输出轴的低速大扭矩。建模时需要关注各级齿轮的中心距、齿宽、模数以及轴系支撑位置，这些参数决定了传动是否平顺、齿面强度是否满足负载要求。虽然该模型主要用于外观与安装匹配，但在结构设计阶段仍可借助壳体内部轮廓判断减速组的排布方向，为后续定制齿轮箱或更换减速比提供参考。

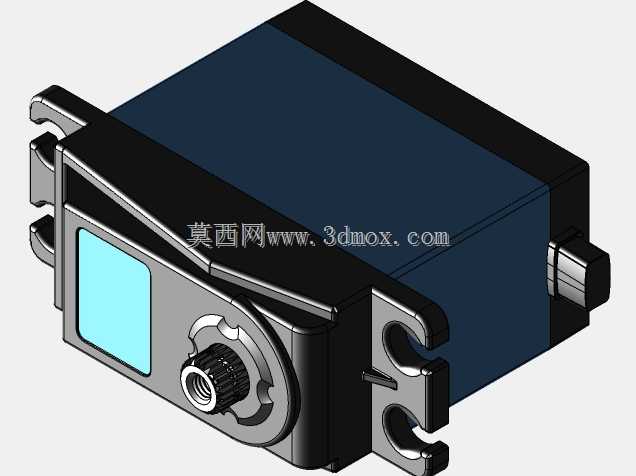

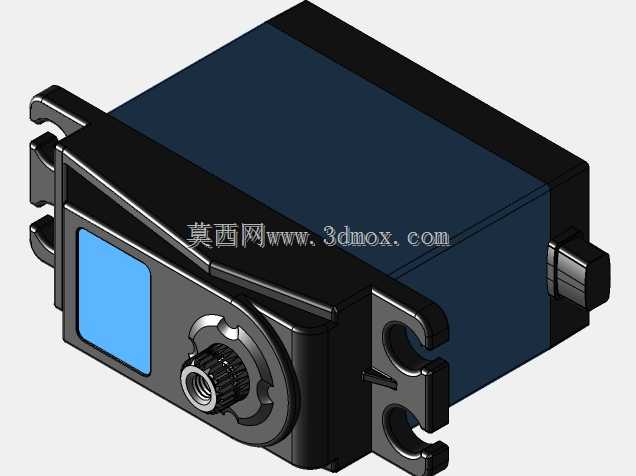

　　输出轴采用标准花键或齿盘形式，用于装配金属摇臂、舵盘或连杆接头。轴肩高度、齿形规格以及顶部螺纹孔尺寸直接影响连接件的兼容性。在机器人腿部设计中，输出轴中心到足底的距离会影响力矩臂长，进而反推所需舵机扭矩；因此，准确的轴中心位置和壳体高度数据对动力学计算尤为重要。模型中顶面旋钮状输出轴特征清晰，可用于定位旋转中心并建立运动副。

　　散热与强度方面，高扭矩舵机在持续堵转或频繁换向时会产生较大电流和热量。壳体外形、散热筋位置以及材料选择都会影响热稳定性。该结构的侧面蓝色区域可理解为装饰盖板或散热/标识面，黑色主体则承担主要支撑功能。安装耳根部通常是应力集中区，在受到冲击载荷时容易开裂，因此在设计配套支架时应避免单点受力，并尽量让螺钉压紧面贴合平整。

　　在整机集成过程中，还需要考虑线缆出线方向。舵机引线从壳体一端引出，若布置在关节内部，必须预留弯曲半径，防止反复转动时线材被夹断或磨破。通过三维模型进行走线仿真，可以提前发现线缆与齿轮、摇臂之间的干涉，并确定扎带点和固定座位置。对于多舵机协同的机器人，统一出线方向还有利于线束整理和主控板接线规划。

　　从维护角度看，这类舵机通常通过底壳螺钉拆开，以便更换齿轮、调整电位器或润滑传动组。模型保留了壳体分模线和螺钉柱位置，能够帮助设计者判断拆装空间是否足够。若设备外壳将舵机完全封闭，则需要在底壳下方预留检修口，否则后期维护必须拆解整机，增加售后成本。

　　总体而言，该舵机三维结构不仅是外观参考，更是机构设计中的边界条件提供者。它把输出扭矩对应的安装尺寸、轴高、耳位、壳体轮廓和内部空间关系集中呈现，使结构工程师能够在不拆解实物的情况下完成支架设计、运动校核、线束规划和关节布局。对于需要高扭矩、标准尺寸舵机的小型自动化设备和机器人项目，这类模型能够显著减少反复测量实物的时间，降低装配阶段出现干涉和错位的风险。
