鼓式制动器弧形制动蹄结构设计

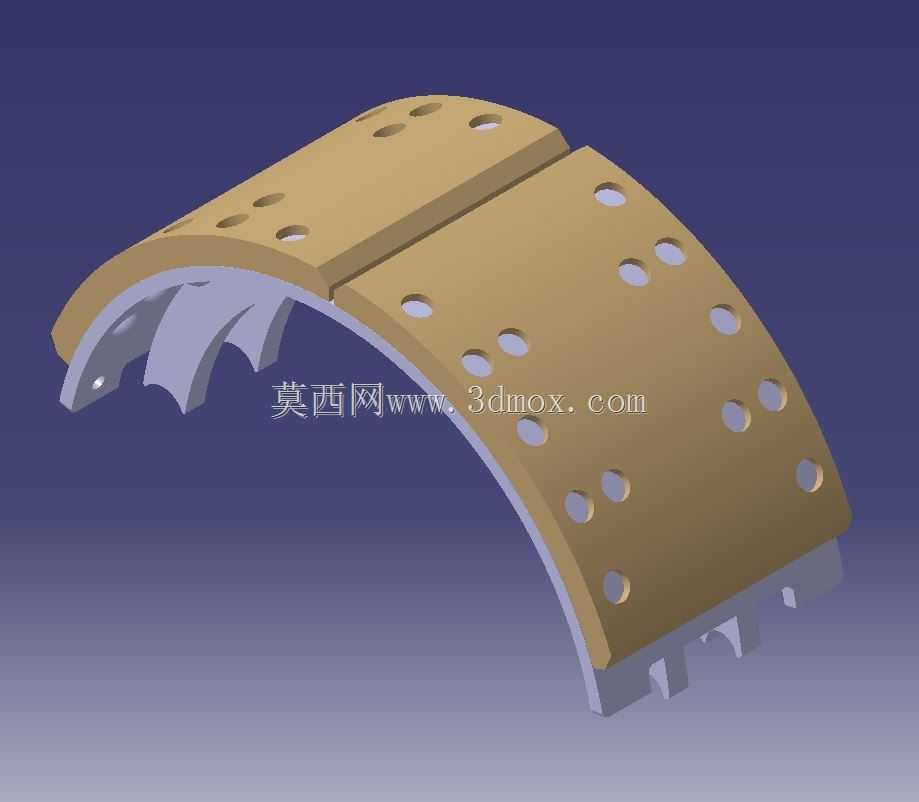

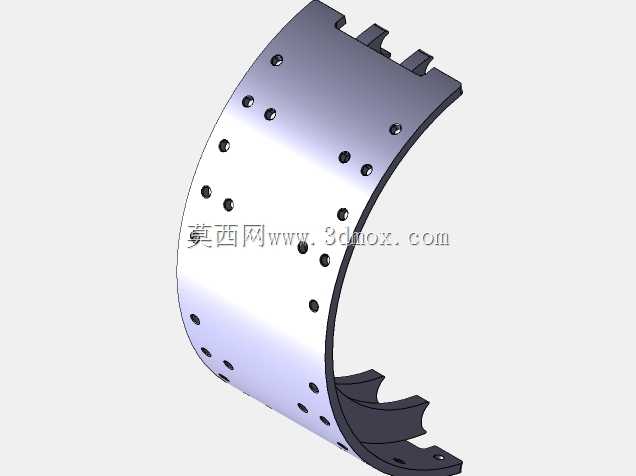

　　该弧形构件为鼓式制动系统中的制动蹄总成，整体呈半圆弧瓦状，沿圆周方向贴合制动鼓内壁布置，是车辆轮边制动执行机构的核心承载件。蹄体外侧为摩擦衬片安装基面，面上规则分布多组通孔，用于穿设铆钉或螺栓，将摩擦衬片牢固压合在蹄面之上；内侧为弧形筋板结构，沿轴向设置多处定位凸台与卡槽，用于和制动凸轮、支承销以及回位弹簧进行配合，在制动气室推动下向外张开，使衬片压紧制动鼓内圆柱面，通过摩擦力将车轮转动动能转化为热能耗散，实现车辆减速或驻车。

　　从实际装车边界来看，该零件的圆弧半径直接决定其与制动鼓的初始间隙与接触包角，弧面加工的圆度误差会直接影响制动时的贴合面积，若局部高点过多，容易出现制动抖动、衬片偏磨以及制动力矩波动。蹄体宽度需与摩擦片和制动鼓工作面宽度保持匹配，过窄会导致单位面积压力过高、磨损加快，过宽则易因制动鼓受热变形而出现边缘接触。两端支承部位的中心距、凸轮接触区的轮廓以及销孔位置度，是装配时必须控制的关键尺寸，它们共同决定了制动蹄的转动轨迹和张开行程，也影响着制动间隙自动调整臂的工作区间。

　　设计这类制动蹄时，首先要依据额定轴荷和最高制动气压确定所需制动力矩，再反推摩擦面所需的正压力与包角范围。蹄体通常采用钢板冲压焊接或铸造成型，本模型呈现的是分体组合式结构，两段弧形蹄片通过端部对接形成较长的摩擦弧面，有利于在有限轮辋空间内增大摩擦面积，降低比压并提升散热能力。外表面的孔位并非均匀随意排布，而是根据衬片受力分布和铆钉剪切强度进行布置：在制动时压力较大的中部区域适当加密，两端则留出退让距离，避免衬片端部因应力集中而翘曲开裂。内侧的加强筋沿弧线走向延伸，既提高蹄片的抗弯刚度，又能在反复张开、回位过程中减小形变，防止因刚性不足导致摩擦片中间接触不良。

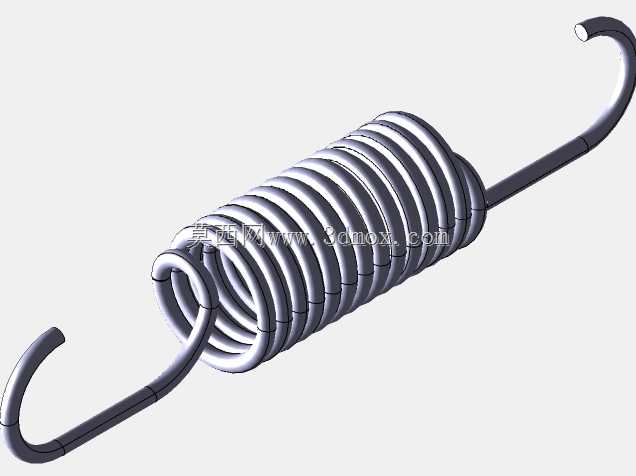

　　在商用车车桥、挂车轴以及部分工程机械驱动桥上，这类制动蹄长期工作在泥水、粉尘和高温交替的环境中，因此孔边和筋板交接处需要保留足够圆角，以降低应力集中并减少疲劳裂纹的产生。衬片安装孔的沉头深度要与铆钉头高度匹配，保证铆接后铆钉头不高出摩擦面，否则会刮伤制动鼓并引发制动异响。回位弹簧挂点的位置需兼顾弹簧力臂与拆装空间，使蹄片在解除制动后能够迅速回位，同时避免弹簧与制动鼓或轮毂发生干涉。

　　三维建模过程中，圆弧面、孔阵列和内侧卡槽的配合关系需要重点还原。外弧面应作为装配摩擦片的基准面，孔组沿弧面法线方向生成，才能保证铆钉垂直穿入；端部对接面要控制贴合间隙，使两片蹄块在共同受载时传力均匀。支承销孔与凸轮接触面的相对位置，应按照车桥制动器的剖面尺寸建立参数化关系，便于后续在不同吨位车轴上调整弧长、包角和安装孔距。对于结构工程师而言，该模型不仅可用于干涉检查和制动间隙校核，还能作为有限元分析的基础，评估紧急制动时蹄体应力分布、热变形趋势以及衬片压力分布，从而在样件试制前优化筋板厚度、孔边距和截面形状，减少台架试验中的开裂、偏磨和制动力不足等问题。
