滑动门拇指锁止操作手柄结构

　　这个拇指锁手柄主要面向小型滑动门、检修门、设备罩门以及柜体侧门的手动锁止场景。它不是单纯的装饰拉手，而是把握持、按压、转动和锁舌联动集中在一个手部操作件上，使用者用拇指压住上部区域，其余手指顺势带动手柄旋转，就能完成门体的开启或锁闭。在设备维护、机柜操作、轻型隔断门以及需要频繁开合的机构上，这种操作方式比普通旋钮更直接，施力路径也更短。

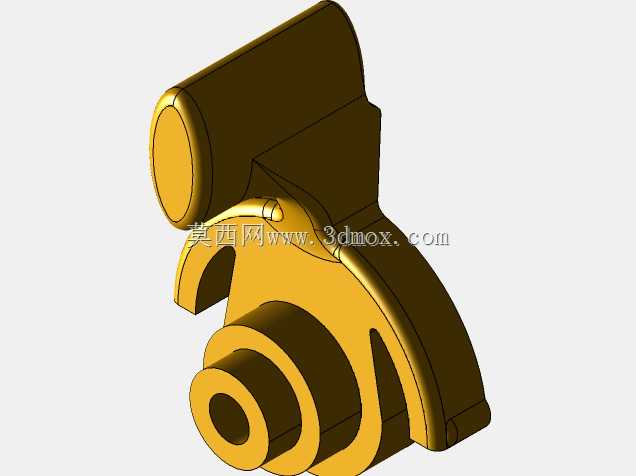

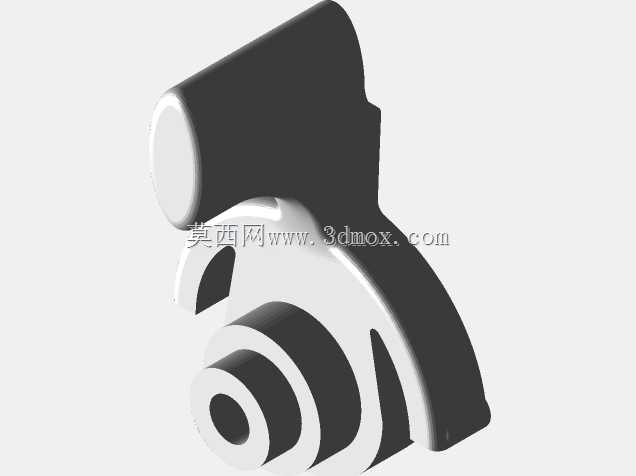

　　从结构上看，模型由上部按压柄、中部连接臂和下部回转座三部分组成。上部柄体较宽，形成足够的拇指承压面，边缘做了圆弧过渡，避免局部应力集中和按压硌手。中部连接臂不是等厚直板，而是根据受力方向设置了加强轮廓，在靠近转轴和按压端的位置保留较厚实体，在非主要承力区做局部收窄，使零件在打印或成型后既有刚性，又不会过于笨重。下部回转座带有中心孔和环形台阶，用于套装在门体转轴或锁芯轴上，外侧轮廓则承担限位和转动导向作用。

　　设计思路上，这个零件优先考虑的是手动操作时的力传递。拇指按下的位置与回转中心之间形成一段力臂，操作者不需要很大的握持力就能带动锁闩动作。连接臂侧面的弧形缺口并非随意造型，它给手指或相邻结构留出避让空间，同时让脱模、支撑去除和后期装配更容易处理。底部凸台的直径大于柄身，能够在安装后贴靠门板或支架表面，限制手柄轴向窜动；中心孔周围保留的环形壁厚，则用于承受反复转动产生的剪切和挤压载荷。

　　安装边界需要重点关注回转座直径、中心孔尺寸以及手柄转动扫掠范围。门板上应预留与回转座匹配的轴孔或安装座，孔位周围要有平整支撑面，避免手柄转动时发生偏摆。手柄在闭合和开启两个极限位置之间会扫出一段扇形空间，门体表面的螺钉、密封条、相邻边框或其他突出件不能进入该区域。若用于较薄门板，需要在背面增加衬套或垫片，把夹紧力分散到更大面积上；若用于金属支架，则可将中心孔与销轴配合，并在侧面增加紧定螺钉或扁位，防止长期使用后出现空转。

　　实际使用中，锁柄承受的载荷多为间歇性手动扭矩，而不是持续重载，因此结构设计更强调疲劳寿命和操作手感。上部按压面不宜过窄，否则会导致拇指压强过大；回转座与连接臂的交接处也不应出现尖角，因为那里是开合过程中应力容易集中的位置。模型在这些区域采用了连续圆角和渐变壁厚，能够减少裂纹萌生的概率。对于需要通过增材制造制作的场景，这种几何形态有利于设置较低密度的内部网格，同时在外墙保持足够层数，使表面耐磨、内部轻质。

　　在装配关系上，手柄通常与门闩、扭簧、限位片或锁杆配合。回转座中心孔决定了它能否直接套入现有锁轴；如果轴端带有扁位，孔内也应设计对应防转结构。手柄外侧的凸起和弧形边缘可作为视觉与触觉定位，操作者在视线受限的维修环境中，凭手感也能快速判断按压位置和转动方向。对于左右开门方向不同的设备，可通过镜像模型或调整限位件位置来适配，但必须重新核对转动扫掠区，避免镜像后与门框干涉。

　　这个零件的价值在于把锁止动作压缩成一次自然的拇指按压加手腕转动。它适合用在空间紧凑、操作频率高、要求快速解锁的门上，也适合作为非标设备中轻型门闩机构的操作终端。结构工程师在选型或复刻时，应先确认门体所需行程、回转角度、安装轴径以及门板到锁舌的距离，再据此调整中心孔、力臂长度和限位面位置，而不是只按外观尺寸套用。
