黄铜弹开式普通安全挂锁结构设计

　　日常做设备外围防护、仓储柜体封闭、户外设施临时锁止的场景里，挂锁是最通用的锁止构件，这次建模的这款铜质挂锁，是针对常规民用、工业临时防护场景做的结构还原，建模过程里先梳理了实际使用中的核心需求：首先是锁梁的抗剪切能力，其次是锁体的抗磕碰性能，还有锁芯机构的动作逻辑要符合实际装配关系。

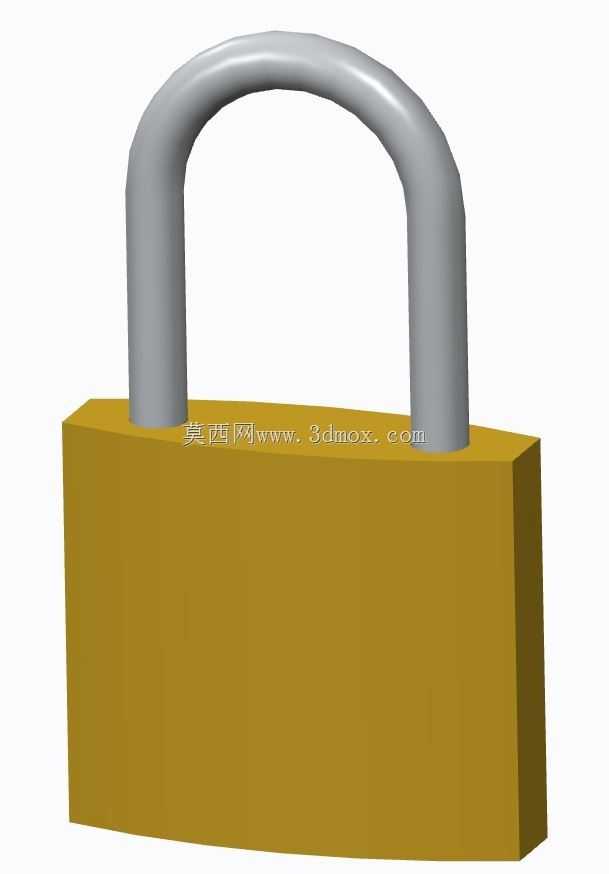

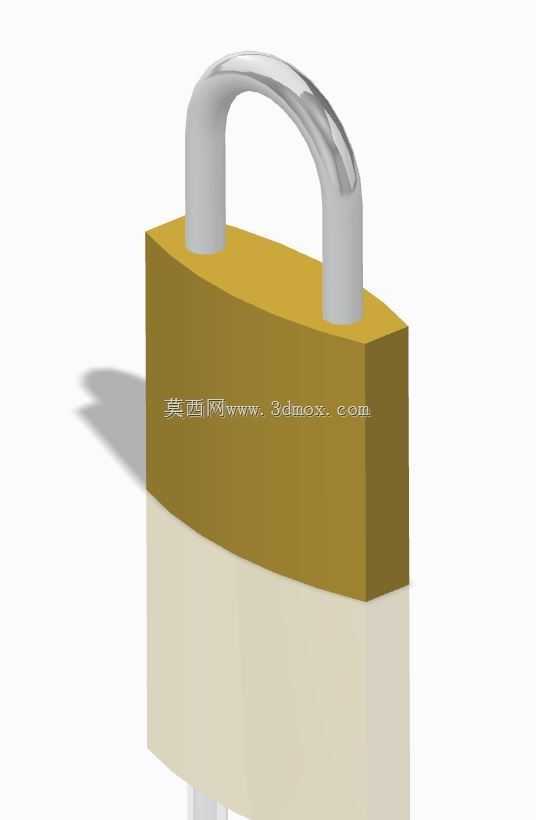

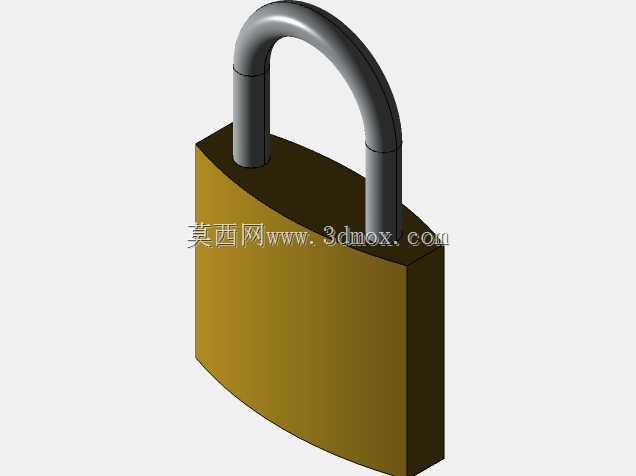

　　先从安装边界说起，这款挂锁的锁体采用长方体黄铜压铸结构，锁梁为弯制圆钢镀铬处理，锁体的长宽高比例按照常规60mm规格挂锁做等比例还原，锁梁的有效内空尺寸适配大部分标准锁鼻，不管是仓储铁门的搭扣、工具箱的锁片、设备防护栏的锁扣，都能直接适配，不需要额外调整搭扣尺寸。建模的时候特意把锁梁和锁体的配合间隙做了还原，实际使用里这个间隙既要保证锁梁能顺畅弹开、转动，又不能过大导致撬棍能插入间隙施力，间隙控制在0.15-0.2mm之间，既满足装配公差要求，也兼顾防撬性能。

　　设计思路上没有做花哨的异形结构，因为挂锁作为消耗类防护五金，可靠性是第一位的，锁体采用直边黄铜造型，一方面黄铜材质本身的防锈性能适合户外、潮湿仓储场景使用，不会像铁质锁体那样容易锈蚀导致锁梁卡死，另一方面方正的锁体在压铸生产的时候脱模难度低，成品率高，边角做了R2的圆角处理，避免使用过程中锐边划手，也减少磕碰掉漆的概率。锁梁采用U型等直径圆钢结构，两个插脚的直径一致，插入锁体的深度做了足够的冗余，当锁梁处于闭合状态时，插脚深入锁体的长度超过15mm，就算锁体端面受到外力冲击，也不会轻易脱出。

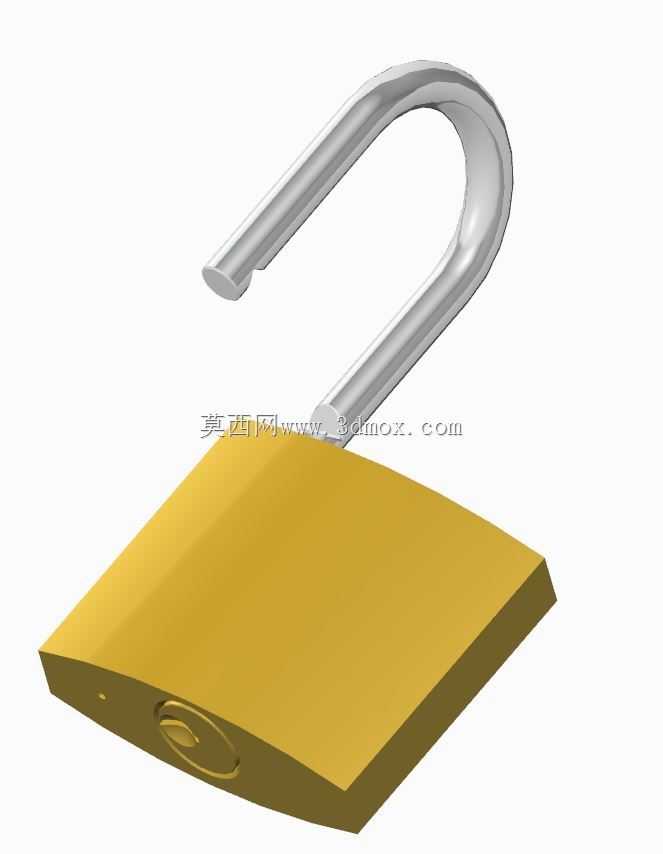

　　实际功能特性上，这款挂锁的结构还原了弹子锁芯的动作逻辑，锁梁的其中一个插脚带有卡槽，锁体内部的锁止弹片在钥匙插入转动时会脱离卡槽，锁梁在内部弹簧的作用下自动弹起，这个弹起的行程做了10mm的预留，足够用户直接用手提起锁梁完成解锁，不需要额外用手抠拉锁梁。建模的时候把内部的弹簧、弹片、锁芯拨块的位置都做了对应装配，做运动仿真的时候可以完整模拟解锁、闭锁的整个动作流程，不会出现结构干涉。

　　行业应用场景覆盖很广，小到个人工具箱、储物柜的锁闭，大到厂区设备检修时的能量隔离锁止、仓储区域的临时封控、户外管线检查井的防开启防护，都能用到这类挂锁。和智能挂锁不同，这类纯机械挂锁不需要供电，没有电子元器件失效的风险，在高温、高湿、多粉尘的恶劣工况下，只要定期做锁芯润滑，就能保持长期可靠的锁止性能，很多厂区的LOTO上锁挂牌流程里，这类基础款铜挂锁是标配的锁具，因为结构简单可靠，不会因为电路故障导致无法解锁，影响检修作业进度。

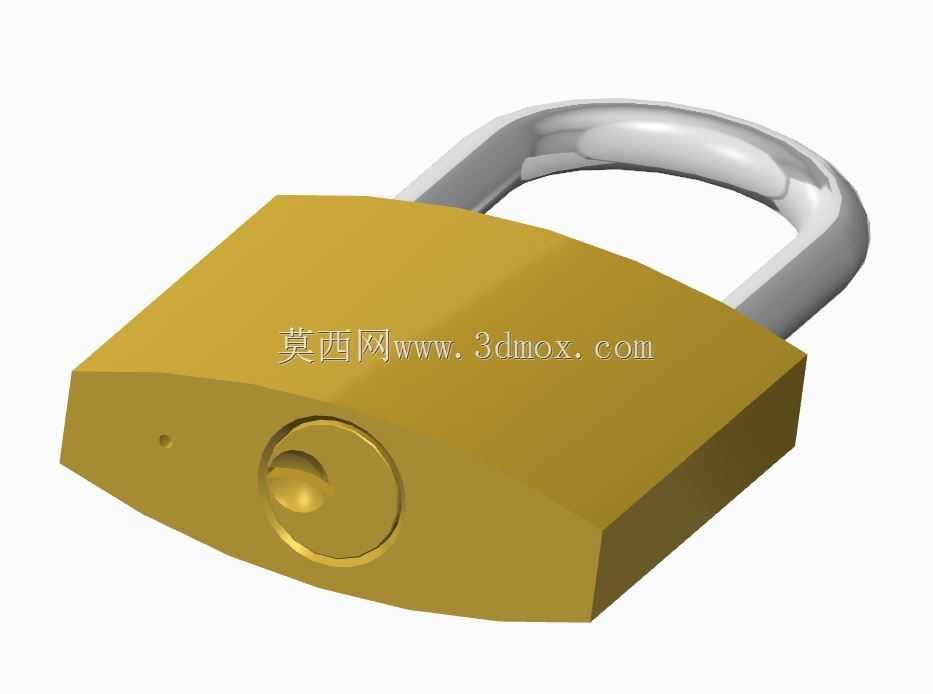

　　建模过程中特意规避了很多新手容易犯的结构错误：比如锁梁的弯曲半径做了合理控制，没有出现过小弯曲半径导致的应力集中问题，实际生产里锁梁是圆钢冷弯成型，弯曲半径如果小于圆钢直径的2倍，弯曲位置很容易出现裂纹，影响抗剪切强度，这次建模里锁梁的内弯曲半径设置为圆钢直径的2.5倍，符合冷弯工艺的要求。锁体底部的锁芯安装孔做了台阶定位结构，锁芯装入后和锁体外端面齐平，不会突出锁体表面，减少外力磕碰导致锁芯变形的概率。锁梁和锁体配合的端面做了下沉式的台阶设计，锁梁闭合后，锁梁的端面和锁体的台阶面完全贴合，没有多余的缝隙，能减少雨水、粉尘进入锁体内部，延长锁具的使用寿命。

　　另外在外形尺寸的把控上，锁体的厚度做了20mm的设置，这个厚度既保证了锁体内部有足够的空间容纳锁芯、弹簧、锁止弹片等构件，又不会因为锁体过厚导致重量过大，不方便携带。锁梁的直径设置为8mm，这个直径的圆钢抗剪切强度能满足大部分民用、普通工业场景的防护需求，要是用在更高安全等级的场景，只需要等比例放大锁梁直径和锁体尺寸即可，整体结构不需要做大幅调整，具备很好的结构延展性。很多用户在做场景建模的时候，比如仓储场景、设备检修场景、老旧小区单元门场景，都可以直接调用这个挂锁模型，因为尺寸比例完全符合实际工业产品的标准，不需要再做比例缩放调整，搭配合适的搭扣模型就能直接完成场景装配。

　　做结构设计的时候也考虑了批量生产的工艺性，锁体采用分体式结构，锁体主体是黄铜压铸成型，底部的锁芯安装位是机加工完成，锁梁采用标准圆钢弯制后镀铬处理，所有零部件都可以采用成熟的五金加工工艺生产，不需要开特殊的复杂模具，生产成本可控，适合大批量量产。锁体表面可以做拉丝、喷塑、抛光等不同的表面处理，适配不同的使用场景，比如户外使用可以做喷塑处理提升耐候性，民用场景可以做抛光黄铜处理提升外观质感。
