FSAE赛车轮毂用深沟球轴承三维设计

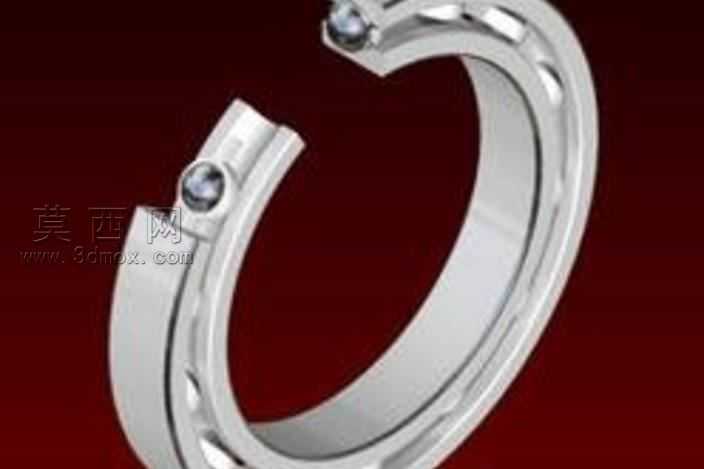

本模型为适配FSAE大学生方程式赛车轮毂使用的深沟球轴承，建模阶段以深沟球轴承的通用设计规范为基础，结合FSAE赛车轮毂的安装尺寸、载荷工况完成参数化构建。首先在三维建模环境中绘制轴承内圈、外圈的截面草图，严格按照轴承径向承载的截面曲率要求，设置滚道的圆弧半径与钢球直径的匹配比例，保证滚道与滚动体的接触应力处于合理区间，同时预留出标准的密封件安装槽位，适配赛车行驶过程中防尘防泥沙的使用需求。钢球部分按照深沟球轴承的滚动体排布规则，完成圆周阵列装配，保持架采用冲压式结构设计，建模时精准控制保持架的兜孔间隙，既保证钢球在运转过程中不会出现卡滞，又能限制滚动体的轴向窜动，提升轴承高速运转时的稳定性。渲染阶段采用金属材质赋予内圈、外圈与钢球，调整金属材质的粗糙度与反射参数，还原轴承钢经精加工后的金属光泽与表面质感，保持架采用哑光镀锌材质效果，区分不同部件的材质差异，背景选用深红色纯色背景突出轴承主体结构，通过剖切视角的渲染处理，清晰展示轴承内部的滚动体排布、滚道贴合状态与整体装配关系。设计过程中重点针对FSAE赛车的工况特点，优化了轴承的径向承载结构，相较于普通民用深沟球轴承，适当提升了滚道的接触强度，匹配赛车在弯道、急加速急减速过程中产生的径向与少量轴向复合载荷，同时控制轴承整体的重量与转动惯量，符合赛车轻量化的设计要求。模型完整还原了深沟球轴承的所有装配细节，各部件之间的配合间隙符合实际加工装配的公差要求，可直接用于FSAE赛车底盘轮毂部分的装配仿真、运动干涉检查，也可作为机械设计教学中滚动轴承结构展示的演示素材，帮助学习者直观理解深沟球轴承的内部构造与工作原理。
