Wilwood双活塞液压制动卡钳三维结构设计

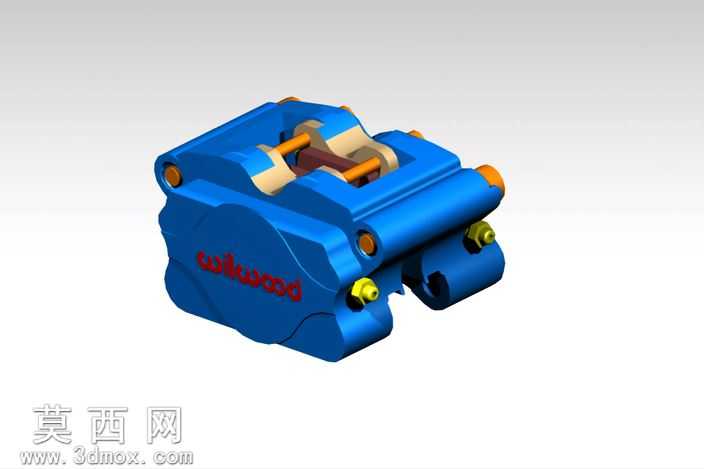

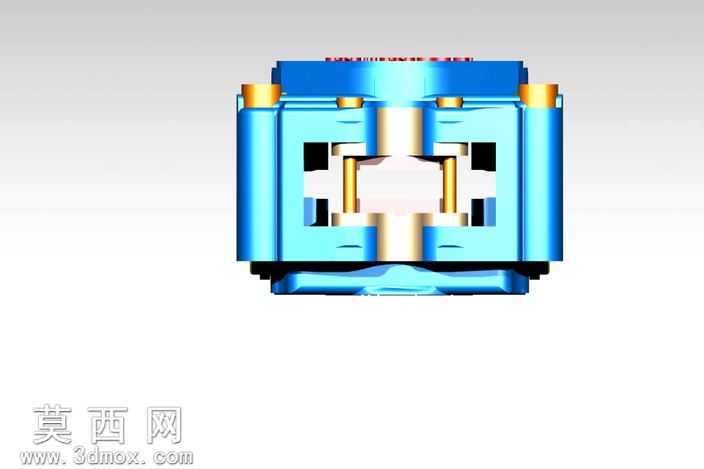

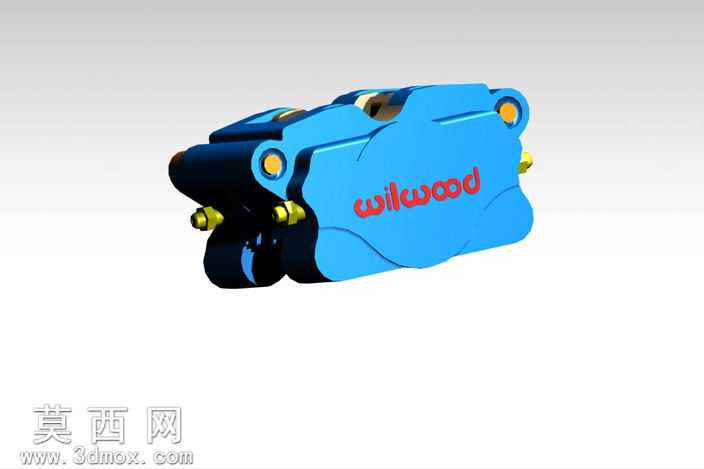

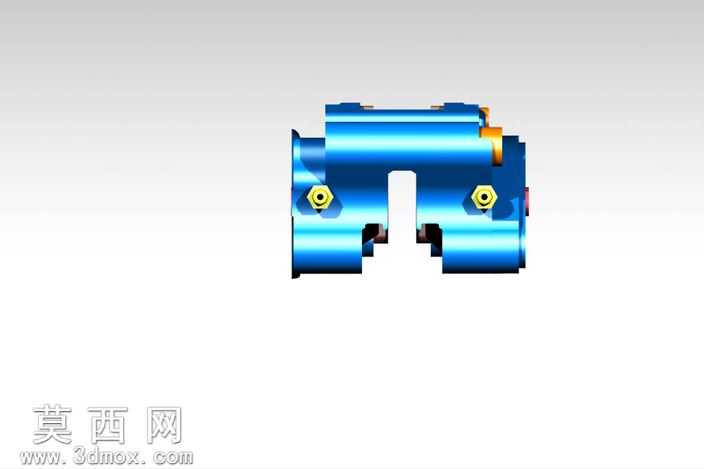

本作品为Wilwood品牌2活塞制动卡钳的高精度三维建模成果，建模过程严格遵循产品实物的尺寸比例与结构逻辑，完整还原了高性能制动卡钳的全部细节特征。建模阶段以实体特征建模为核心，通过拉伸、旋转、切除等基础命令构建卡钳主体的基础轮廓，针对卡钳壳体的异形曲面结构，采用曲面放样与实体修剪结合的方式完成造型，确保壳体外部的弧度、安装孔位、油路接口的位置精度完全匹配实物参数。模型完整还原了内部双活塞的装配结构，两个直径1.25英寸的活塞分别对应卡钳两侧的制动推力输出位，活塞与缸体的配合间隙、活塞端部的刹车片安装卡槽都做了精细化还原，同时保留了卡钳内部的制动液流道结构，清晰展现液压制动的压力传递路径。材质与渲染环节，针对不同部件做了差异化的材质赋予：卡钳主体壳体采用高饱和度的蓝色烤漆金属材质，调整材质的粗糙度与反射参数，还原金属烤漆的细腻光泽与轻微反光质感；活塞部件采用米黄色耐高温工程塑料材质，模拟活塞表面的耐磨涂层质感；油路接口的放气螺钉、连接端头采用亮黄色金属材质，与蓝色主体形成鲜明的视觉区分；表面的品牌标识采用红色哑光印刷材质，通过贴图映射精准贴合在壳体侧面的对应位置，还原品牌标识的印刷效果。结构设计上，模型完整呈现了浮动式卡钳的装配逻辑，包含壳体、活塞、密封件、放气阀、刹车片定位销等全部核心零部件，各部件之间的装配约束关系清晰，可直接用于装配干涉检查、制动工作原理演示等场景。设计过程中重点考量了制动卡钳的力学传递逻辑，双活塞对称布局的结构能够为刹车片提供均匀的压紧力，避免制动过程中出现偏磨问题，1.25英寸的活塞直径参数经过匹配校验，能够提供充足的制动推力，满足高性能制动场景的使用需求。整体模型布线规整，无冗余几何特征，各零部件可单独导出用于工程图生成、有限元受力分析等后续工作，渲染效果真实还原产品实物的视觉质感，可用于产品展示、结构教学等多个场景。
