13寸中心锁带吊耳安装结构车轮设计

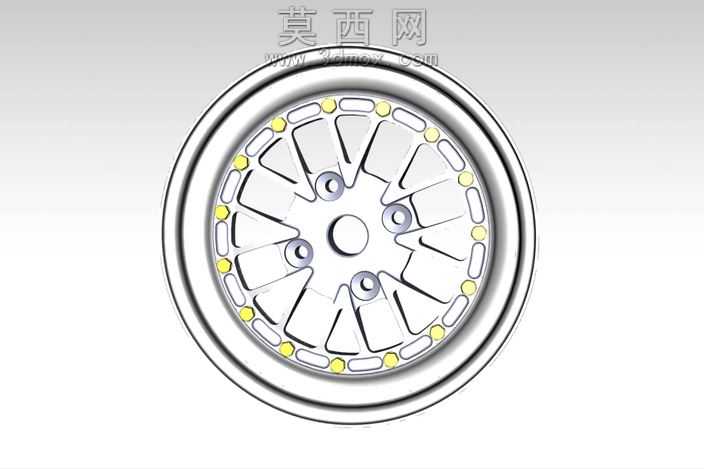

本作品为13寸规格的中心锁配吊耳安装结构车轮三维建模成果，建模阶段以轮辋轮辐一体化的承载逻辑为核心，先通过草绘绘制轮圈的外轮廓基准曲线，精准控制13寸轮辋的胎圈座宽度、轮缘高度等关键尺寸，确保后续匹配轮胎安装的尺寸公差符合行业通用标准。轮辐部分采用多辐条对称式布局设计，每根辐条的曲面通过放样、曲面填充等命令逐步构建，在辐条与轮辋衔接处做了平滑过渡的圆角处理，既降低应力集中风险，也优化了视觉上的流畅质感。中心安装区域是本模型的设计重点，中心锁结构的定位孔、锁紧配合面通过拉伸切除、旋转凸台等命令完成，严格保证中心孔的同轴度公差，五个锁紧螺栓孔沿中心圆周等距分布，每个孔位周边做了局部加厚的凸台结构，提升安装部位的结构强度。吊耳安装位分布在轮辐靠近轮辋的环形区域，每个吊耳安装点的定位凸台、安装孔位都做了精准的位置约束，沿轮圈圆周均匀排布的黄色标识点位对应吊耳安装的定位标记，方便实际装配时快速对位。材质渲染阶段，轮圈主体赋予哑光金属铝合金材质，调整材质的反射率、粗糙度参数模拟锻造铝合金的细腻金属质感，中心锁区域赋予稍高光泽度的金属材质区分功能区域，吊耳安装点位的标识部分赋予醒目的明黄色哑光材质，清晰标注安装定位点。模型整体完成装配干涉检查，确认中心锁与轮辐、吊耳安装位与周边结构无干涉，各安装面的贴合度符合装配要求，辐条的镂空结构在保证结构强度的同时兼顾轻量化设计需求，轮辋的环形加强筋结构提升了轮圈整体的抗形变能力，整个建模过程从基准搭建到细节特征完善，都围绕实际装车的安装适配性、结构可靠性展开，完整还原了中心锁吊耳式安装车轮的全部结构细节。
