七十年代福特经典乘用轿车整车扫描逆向数模

　　这套整车扫描数据面向老款福特乘用轿车的外观与结构还原，核心价值在于把已经停产数十年的实车曲面、接缝、安装关系通过三维测量固定下来。现场作业采用关节臂式测量设备，测头直接触及翼子板、引擎盖边缘、格栅框、保险杠转角等位置，相比远距离激光扫描，这种方式在狭小车间内对A面曲率突变、灯腔边界和牌照安装区的捕捉更稳定，尤其适合单件尺寸大、表面反光强、无法随意移动的整车对象。

　　从工程使用角度看，这类数据首先服务于车身修复与替换件开发。老车维修中最难处理的不是标准紧固件，而是翼子板弧线、前围与格栅的配合台阶、保险杠与车身的间隙均匀性。单纯依靠卡尺和样板很难重建连续曲面，扫描得到的点云与面片可以作为铣削油泥模型、制作玻璃钢模具或钣金成型模的依据。设计人员能够在数模中截取任意截面，核对引擎盖棱线与大灯外圈的对齐关系，也能沿车身Y向检查左右对称性，避免手工敲件出现单侧外张、灯缝不均等常见问题。

　　前脸区域是建模重点。矩形双圆灯、横向格栅、黑色前保险杠和侧转向灯共同构成识别特征，逆向时不能只追求外形相似，必须保留装配边界。例如大灯外罩与灯圈的贴合面、格栅饰条背后的卡接位、保险杠固定支架的隐藏接触面，都会影响后续零件能否装车。扫描数据把这些可见与半遮挡结构连续记录下来，结构工程师可以据此反推安装点位置，评估替换件采用钣金、注塑还是复合材料更合理。

　　整车级模型还要考虑尺寸链。车身长度、宽度、轮距、前悬和引擎盖开启空间决定了维修工装、运输托架和喷涂夹具的设计。在没有原厂图纸的情况下，扫描模型可用于建立简易工装基准：支撑点应避开门槛薄弱区，定位块优先参考底盘加强梁或原厂举升点；前保险杠分装台则可按灯孔中心、格栅上沿和牌照安装区建立坐标系，使复制件在装配前就能完成间隙面差预匹配。

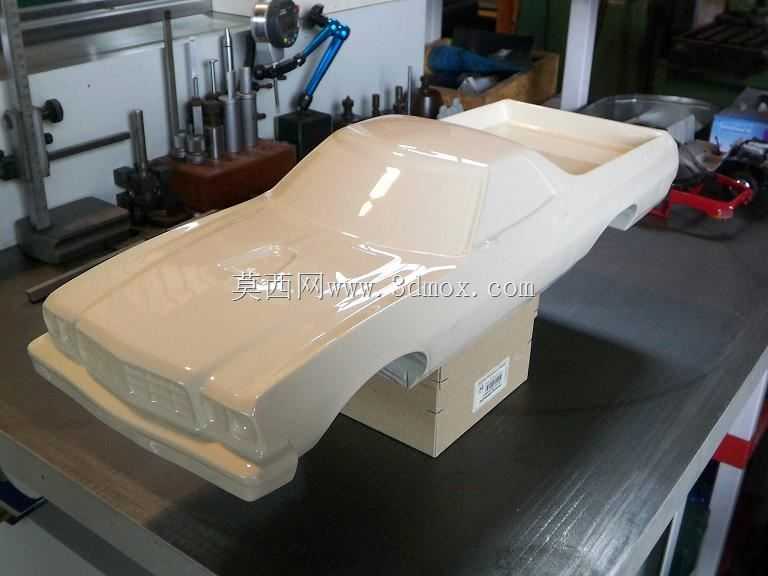

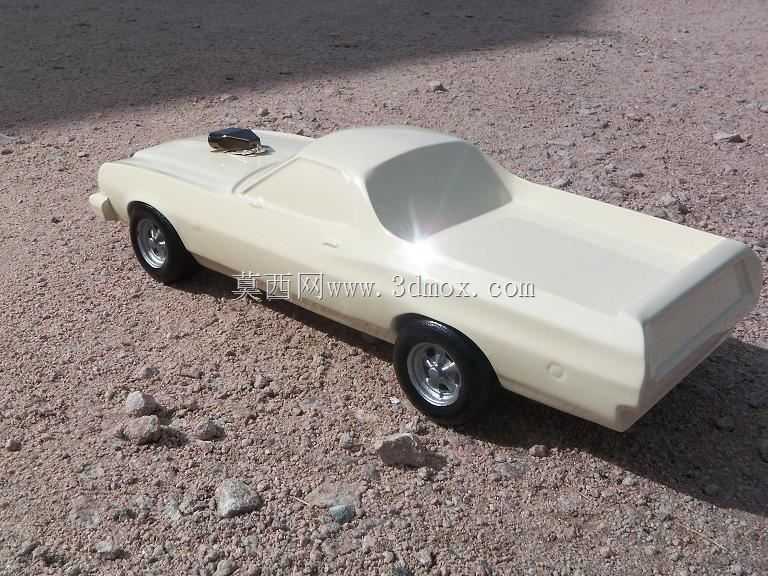

　　在改装与定制场景中，这套数据同样实用。工程师可以在不破坏实车的前提下进行中冷器布置、隐藏式灯具改型、前脸饰条简化或电动化动力舱预布局。由于扫描模型保留了真实车身表面，新增支架、冷却模块或线束卡扣能够按实际曲面贴合，而不是依赖理想化平面。对于需要制作展示模型、影视道具或博物馆展陈复制件的团队，面片数据也可直接用于3D打印、五轴加工或失蜡铸造的母模制作。

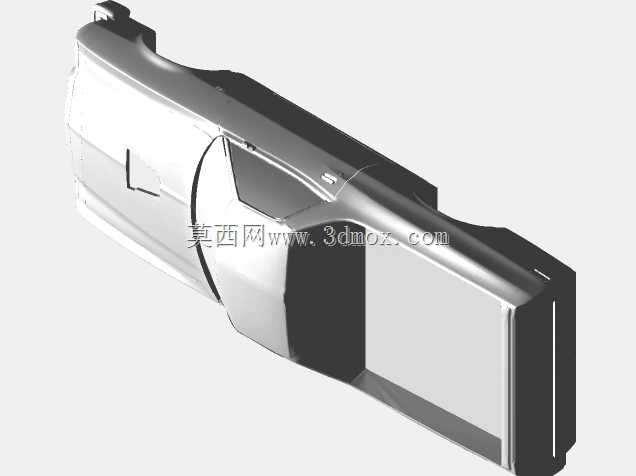

　　建模思路上，应区分外观A面和功能结构面。A面强调曲率连续、高光顺直和特征线清晰，不能把扫描噪声、漆面颗粒或细小划痕直接带入最终曲面；功能面则优先保证安装位置准确，如保险杠支架接触面、灯座定位面和牌照孔位。处理点云时要先统一坐标系，再对轮心、门槛、前围中线等基准做校核，否则后续装配会出现整体偏移。对于车门缝、引擎盖缝等活动边界，应保留合理的设计间隙，而不是把实车因老化产生的不均匀缝隙误当作原始结构。

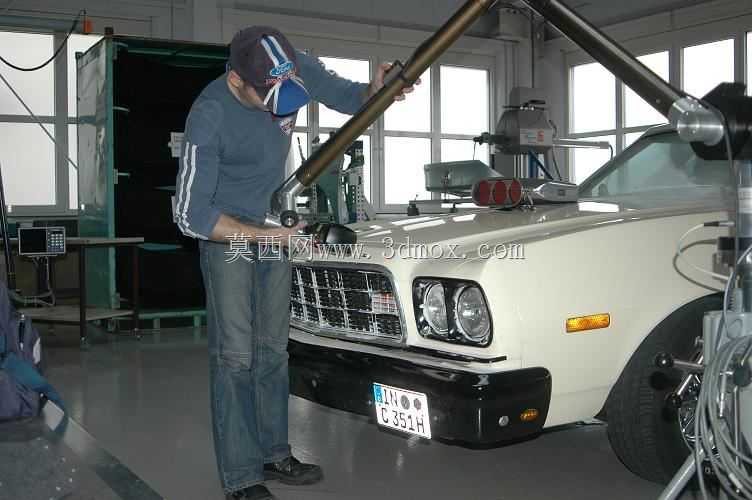

　　测量现场还能看到设备支腿围绕车头布置，这提示在大件扫描中必须控制站位规划。前保险杠、格栅和大灯属于不同深度层次，单次视角容易产生遮挡；关节臂虽然灵活，但基座位置决定了有效测量半径，需要在不移动车身的前提下覆盖前脸关键区域。若后续扩展到整车侧面和后部，应通过公共基准点或全局摄影测量把多次扫描拼接到同一坐标系，避免局部精度高而整车错位。

　　总体而言，这份数据不是用于直接量产的成品零件，而是老车复原、定制改装和工装设计之间的结构桥梁。它把实车的曲面语言、装配边界和空间约束转化为可测量、可截取、可再设计的数字对象，使工程师能够在屏幕上完成间隙分析、模具分块、支架定位和干涉检查，再进入实物制作阶段，从而减少反复试错，提高复古车型修复与再制造的可行性。
