内齿花键空心传动套筒结构设计

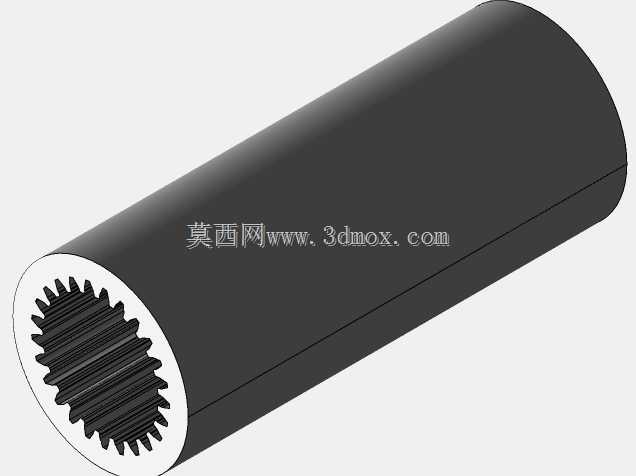

　　这类内齿花键空心套筒在传动系统中承担着扭矩传递与轴系对接的核心作用，常见于行星轮系的传动连接、工程机械的动力输出端、农业机械的行走传动单元，以及部分需要同轴滑动传动的工装夹具结构中。不同于普通平键连接的套筒，内花键结构可以实现多齿同时啮合承载，在同等外径尺寸下能传递更大的扭矩，同时空心的结构设计既可以减轻部件自身重量，也能为穿设管线、容纳其他轴系部件预留空间，在紧凑安装空间的设备中优势尤为明显。从结构设计逻辑来看，该套筒的内齿采用渐开线齿形设计，齿向与套筒轴线保持平行，加工时可通过拉削工艺一次成型内齿廓，保证各齿的分度精度与啮合间隙均匀性，外圆采用光滑圆柱面设计，既可以作为装配时的定位基准面，也可适配滑动轴承、密封件的安装需求，

　　两端的端口做了微小倒角处理，避免装配时刮伤配合件表面，也能去除加工后的毛刺飞边。在实际选型应用中，这类套筒的安装边界需要重点匹配几个参数：首先是内花键的模数、齿数与压力角必须和对接的外花键轴完全一致，啮合侧隙需要根据传动精度要求控制在合理范围，若用于频繁正反转的传动场景，侧隙需控制在较小值以减少回程冲击，若用于需要轴向滑动的传动场景，侧隙可适当放大保证滑动顺畅；其次是套筒的有效啮合长度需要根据传递扭矩的大小计算确定，过短的啮合长度会导致单齿承载应力过大，容易出现齿面压溃、断齿等失效问题，过长的啮合长度则会增加加工难度，同时对轴系的同轴度要求过高，容易出现装配卡滞。套筒的外径尺寸需要根据强度计算确定，

　　空心结构的壁厚需要满足扭转强度要求，在承受峰值扭矩时不能出现扭转变形，同时如果外圆需要安装轴承或密封件，外径尺寸公差需要满足对应配合的精度要求，通常采用h6或h7的公差等级。在实际设备运行中，这类花键套筒的工作环境往往伴随润滑脂或润滑油的浸润，齿面需要具备足够的硬度以抵抗磨损，通常会在加工完成后进行表面淬火处理，齿面硬度达到HRC45-55区间，芯部保持足够的韧性以承受冲击载荷。不同于实心传动件，空心套筒的内壁除了内齿部分，其余光滑区域不需要过高的加工精度，只要能清除氧化皮与加工残留物即可，可适当降低加工成本。在装配环节，这类套筒通常采用间隙配合套入外花键轴，若为固定连接的场景，可在套筒外壁加装紧定螺钉或销钉实现轴向定位，

　　若为滑动连接的场景，则需要保证套筒外圆的支撑件与内花键轴的同轴度，避免滑动过程中出现卡滞、偏磨等问题。在行星轮系的应用场景中，这类花键套筒常作为行星架的动力输出端，将多个行星轮的扭矩汇总后传递给下游传动部件，多齿啮合的特性能有效降低单个齿的承载负荷，延长部件的使用寿命，同时空心结构可以让太阳轴从中穿过，大幅缩减整个轮系的轴向尺寸，让设备整体结构更加紧凑。在一些重载传动场景中，还会在套筒的内齿表面做磷化或二硫化钼涂层处理，降低齿面的摩擦系数，减少啮合过程中的磨损与发热，提升传动效率。设计这类部件时，还需要考虑动平衡的问题，尤其是在高转速传动场景下，套筒的壁厚均匀性、内齿的分度误差都会影响动平衡精度，通常会在加工完成后做动平衡校正，在套筒端面去除少量材料实现平衡量达标，避免高转速下出现振动、噪音过大等问题。
