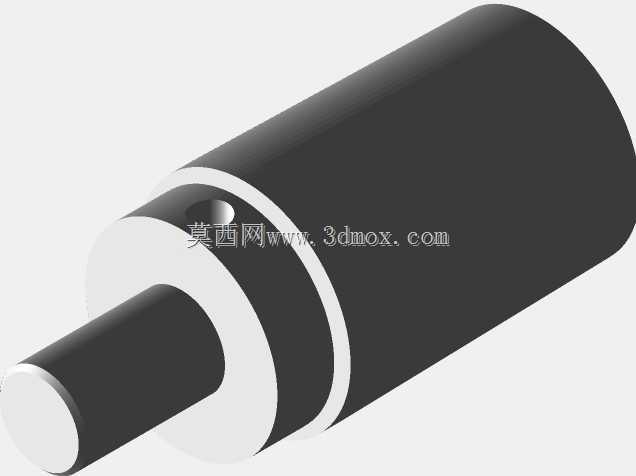

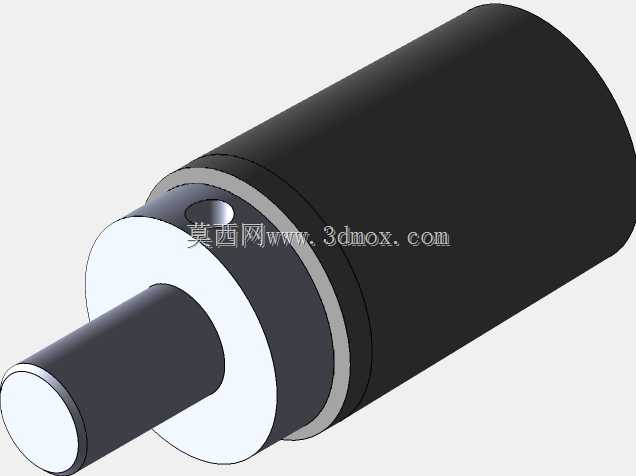

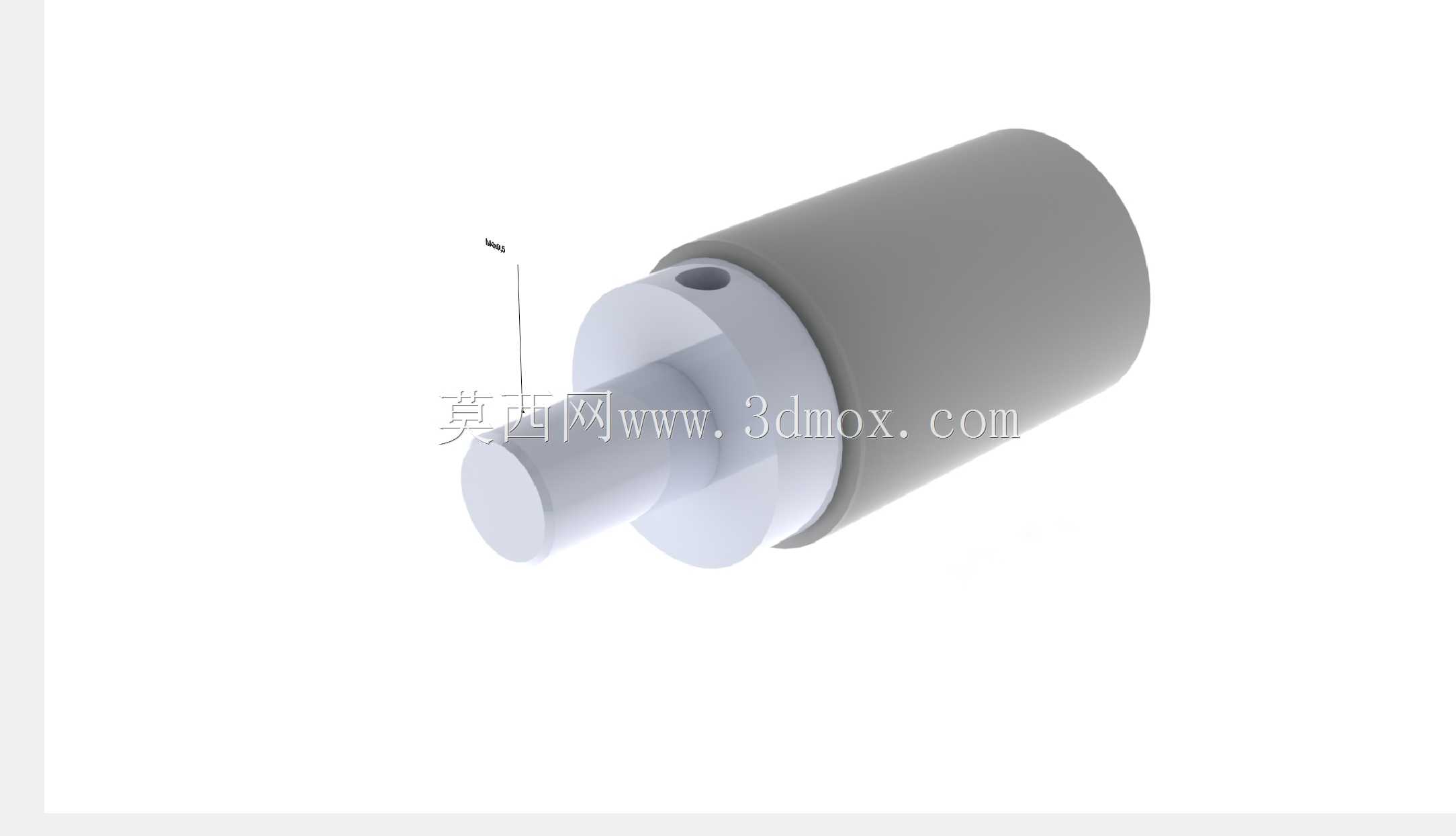

  在精密长度尺寸测量场景中,0-300mm量程的模拟测微计是机加工车间质检工位、计量室校准环节、精密装配工位的常用接触式测量器具,这类测微计的测力控制直接决定测量数据的重复性与准确性,而棘轮止动结构正是保障恒定测力的核心部件,本次涉及的彩色棘轮挡块,就是适配三丰该量程段模拟测微计的专用止动组件。从实际使用场景来看,车间现场的测微计使用频率极高,不同操作人员旋转测力装置的力度差异很大,若没有棘轮结构的限力作用,测微螺杆对工件的压力过大,会导致测砧、测微螺杆出现弹性形变,甚至划伤精密加工的工件表面,压力过小则会出现测量间隙,导致读数偏小,棘轮挡块的核心作用,就是在螺杆进给至接触工件后,通过棘轮的打滑机制,

  将测量力稳定控制在国标规定的5-10N区间内,消除人为操作力度差异带来的测量误差。从结构设计思路来看,该挡块采用阶梯轴式的整体布局,主体分为三个功能段:最外侧的大直径圆柱段是手持操作的施力部位,表面做了哑光防滑处理,方便操作人员用拇指与食指捏持旋转;中间的凸缘台阶是轴向定位基准,安装时贴合测微计尺架端部的安装端面,控制整个棘轮组件的轴向窜动量,保证棘轮啮合的间隙稳定在0.1-0.2mm之间,既不会因为间隙过小出现卡滞,也不会因为间隙过大导致测力传递滞后;最内侧的小直径轴段是连接传动段,端部开有径向定位孔,通过销钉与测微螺杆的尾端连接,将旋转动作传递给螺杆进给机构,同时该段的外圆与尺架尾端的导向孔采用H7/g6的间隙配合,

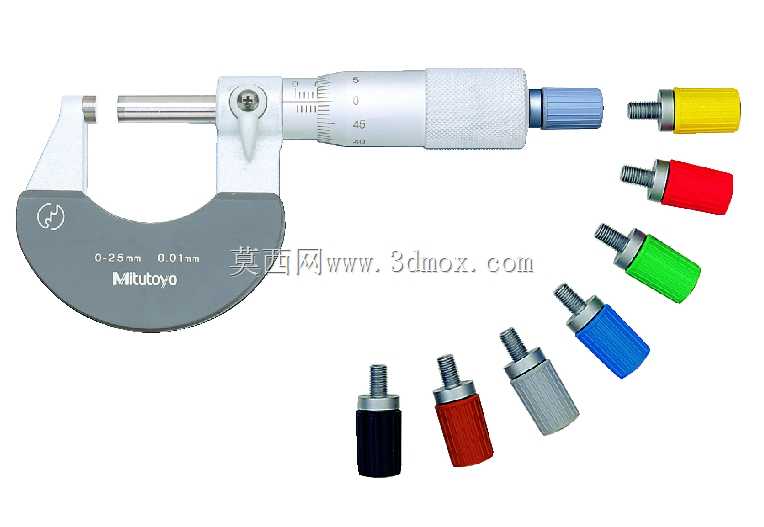

  保证旋转过程无径向晃动。该组件的安装边界尺寸经过严格匹配,适配三丰0-300mm量程模拟测微计的尾端安装空间,大直径操作段的外径与测微计微分筒的外径保持协调,不会突出过多导致操作时剐蹭,轴向总长度控制在不超出尺架尾部握持范围的区间内,避免存放时磕碰损坏。螺纹连接部位采用M4×0.5的细牙螺纹,细牙螺纹的自锁性更好,在频繁的旋转操作中不会出现连接松动,同时彩色的外观设计并非单纯的装饰作用,不同颜色对应不同的测力档位或者适配的测微计量程段,方便车间现场的量具管理人员快速区分不同规格的配件,在多把测微计同时使用的场景下,也能快速识别配件是否匹配,避免错装导致的测力失准。从结构可靠性角度来看,该挡块与棘轮爪的配合面做了耐磨处理,

  因为每次测量过程中棘轮都会出现数次打滑动作,配合面的耐磨性直接决定了整个止动结构的使用寿命,设计时将棘轮齿的啮合角度设置为15度,既保证足够的传动力矩带动螺杆进给,又能在达到设定测力时顺畅打滑,不会出现齿面卡滞导致测力超标的问题。在实际装配调试时,需要先将棘轮弹簧预压至设定长度,再装入该挡块,通过尾端的销钉固定,装配完成后需要测试测力值,确保在棘轮打滑时的测量力稳定在合格区间,同时旋转过程无卡顿、无异响,在全行程0-300mm的测量范围内,棘轮止动功能都能正常触发。对于结构设计从业者来说,这类看似简单的量具配件,实则包含了人机工程、力学控制、公差配合、耐磨设计等多方面的工程考量,操作段的直径大小需要兼顾人手捏持的舒适度与整体外观的协调性,定位台阶的尺寸公差需要严格控制,否则会导致整个组件轴向窜动过大,影响测力稳定性,连接段的配合间隙既要保证旋转顺畅,又要控制径向跳动量,避免螺杆进给时出现偏摆,影响测量示值的稳定性。在三维建模过程中,需要重点关注各个阶梯轴段的同轴度公差,尤其是连接段与导向孔配合的外圆面,和操作段的外圆面同轴度需要控制在0.02mm以内,否则旋转时会出现偏心晃动,径向定位孔的位置需要与螺杆尾端的销孔严格对齐,保证销钉装配后无剪切应力,棘轮齿的齿形需要均匀分布,保证每个齿的啮合角度一致,避免出现个别齿打滑力矩异常的问题。
