驳船内部桁架支撑结构三维设计

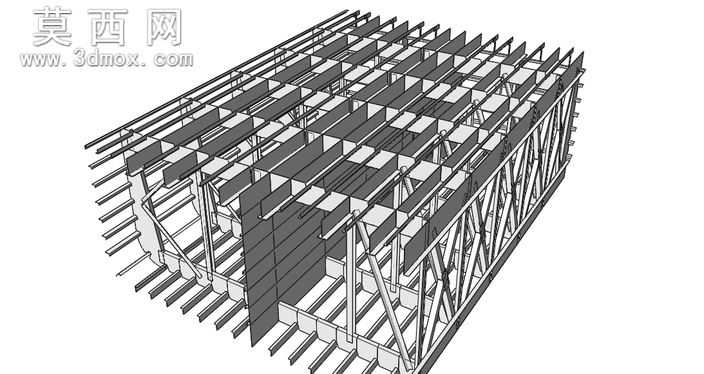

本模型为驳船内部核心桁架支撑结构的三维设计成果，建模阶段采用参数化特征建模方式，先依据驳船舱室的空间尺寸基准，搭建纵向主龙骨的定位轴线，再依次排布横向肋板与斜向支撑构件，所有构件的截面尺寸、连接节点均参照内河驳船的结构强度规范设定，保证各部件的装配关系完全符合实际船舶建造的工艺逻辑。建模过程中对每一处杆件的相交位置做了布尔运算处理，还原真实焊接节点的衔接形态，避免出现构件穿插错位的问题，同时对桁架的受力关键部位做了结构加厚处理，对应实际工程中应力集中区域的加强设计。模型的结构呈现采用线框加实体混合的显示模式，既可以清晰展示内部纵横交错的杆件排布逻辑，也能直观呈现舱室内部的空间分隔形态，所有钢构件均赋予了哑光金属材质，还原船舶钢结构的真实质感，未添加多余的装饰性材质，重点突出结构本身的构造细节。设计思路上围绕驳船的载货承重需求展开，纵向通长杆件承担船体总纵弯曲应力，横向肋板传递局部载荷至主龙骨，斜向支撑则用于提升整体框架的抗扭刚度，三类构件形成稳定的空间受力体系，模型完整还原了从龙骨铺设到肋板安装再到斜撑加固的全流程结构逻辑，可用于船舶结构教学、建造方案演示以及有限元受力分析的前置模型参考，各构件均为独立可编辑的特征单元，支持后续根据不同载重吨位、舱室尺寸需求做参数调整，适配不同规格驳船的结构设计验证工作。
