ER11主轴小型刀架磨床结构设计

　　这款小型磨床的核心执行单元采用ER11弹性夹头作为主轴装夹接口，这类接口在小型加工场景中适配性极强，可夹持直径1-7mm的各类小型刀具，包括微型铣刀、雕刻刀、小直径钻头、硬质合金旋转锉等，覆盖了五金修磨、小型零件加工、模型制作、精密仪表零件加工等场景下的刀具刃磨需求，尤其适合小型加工车间、工具维修工位、个人加工工坊这类没有大型工具磨床的场景，解决小型刀具磨损后无法快速修磨、外发修磨周期长成本高的实际问题。

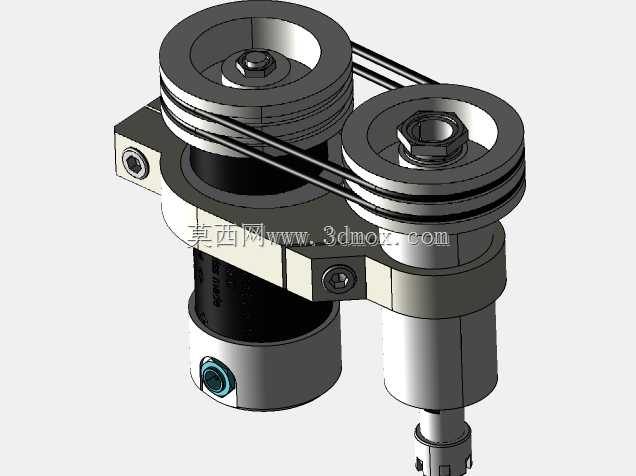

　　从结构布局来看，设备采用双皮带轮传动的动力传递方案，动力源与主轴座分体布置，通过O型橡胶传动带连接，这种布局一方面可以通过皮带轮的直径配比调整主轴输出转速，匹配不同材质刀具的刃磨线速度需求，比如修磨硬质合金刀具需要更高的线速度，修磨高速钢刀具则可适当降低转速，同时皮带传动自带过载缓冲特性，当刃磨进给量过大时皮带可产生微量打滑，避免刚性传动下崩碎刀具刃口或者损坏主轴轴承；另一方面分体布置的电机可通过安装座调整位置，实现皮带张紧度的调节，长期使用皮带磨损松弛后无需拆解核心结构即可快速调整，维护门槛极低。

　　主轴组件采用双轴承支撑结构，前后端均配置深沟球轴承，保证主轴高速旋转时的径向跳动控制在0.01mm以内，满足刀具刃磨对回转精度的要求，避免刃磨后刀具出现刃口不等高、圆周刃跳动超差的问题，修磨后的刀具可直接用于精加工工序，无需二次对刀调整。主轴座通过铰接结构安装在立式立柱上，可绕铰接轴实现一定角度的摆动，摆动角度范围覆盖0-45度，可满足不同刀具后角、端刃斜角的刃磨角度需求，调整到位后通过侧面锁紧螺钉即可固定位置，角度调整刻度直接刻印在立柱铰接座端面上，调整时可直接读取角度值，无需额外借助角度量具，操作便捷性大幅提升。

　　安装边界方面，整套设备的底座安装孔位采用标准孔距设计，横向安装孔间距为80mm，纵向安装孔间距为60mm，可直接固定在标准100mm宽度的铝型材工作台上，也可通过压板固定在普通铸铁工作台面上，整体占用台面尺寸不超过200mm*150mm，重量约3.2kg，无需大型混凝土基础，普通工作台面即可承载，移动和换位十分方便。设备的进给依托手动操作实现，刃磨时手持刀具靠向高速旋转的砂轮，或者将待磨刀具固定在小型夹具上沿导轨进给，进给量可由操作人员手动控制，对于小批量刀具修磨场景来说，这种手动进给的灵活性远高于全自动磨床，可针对不同磨损程度的刀具灵活调整磨削量，避免过度磨削导致刀具报废。

　　设计过程中充分考虑了小型设备的刚性问题，主轴座采用一体式铝合金铣削成型，而非薄壁冲压件，壁厚不小于8mm，皮带轮安装位置做了局部加厚处理，避免皮带张紧后导致主轴座变形，影响主轴回转精度。立柱采用45号钢精加工而成，表面做发黑防锈处理，铰接孔与主轴座的配合间隙控制在0.02mm以内，既保证摆动顺畅，又不会出现角度晃动。砂轮安装位置做了动平衡校验，出厂前就完成了动平衡调整，高速旋转时振动值不超过0.5mm/s，长时间刃磨也不会出现振纹，保证刃口的表面粗糙度达到Ra0.8以下，修磨后的刀具切削性能可达到新刀90%以上的水平。

　　在实际使用场景中，这类小型刀架磨床还可拓展用途，除了修磨各类小型旋转刀具外，更换砂轮片后还可完成小型零件的外圆磨削、端面磨削、微小倒角加工，比如小型轴类零件的外径修整、精密零件的毛刺去除、小型冲头的刃口修磨等，适配场景覆盖了模具维修、小型零件加工、3D打印后处理、仪表零件制造等多个领域。设备的传动带采用标准O型带，属于市场上极易采购的标准件，后期更换无需找原厂定制，维护成本极低；ER11夹头也是通用标准配件，不同孔径的夹头可随时更换，无需对主轴做任何改装，拓展性极强。

　　从安全设计角度，皮带轮外侧预留了防护罩安装位，用户可根据使用需求加装透明亚克力防护罩，避免磨削过程中砂粒、铁屑飞溅，也防止衣物、头发卷入传动部件；电机采用低压直流供电方案，可选配12V/24V直流电源，即使在潮湿的车间环境下使用也不会出现触电风险，安全冗余度较高。整体结构没有复杂的电控元件，仅通过简单的开关控制电机启停，故障率极低，即使没有电工基础的操作人员也可完成日常维护和故障排查，适合在生产一线长期使用，无需复杂的日常保养，仅需定期给主轴轴承加注润滑脂、检查皮带张紧度即可长期稳定运行。
