机床加工用侧装式切削刀头结构设计

　　在常规金属切削加工场景里，侧装式刀头的应用覆盖了铣削、镗削、侧向进给钻削等多类工序，尤其是在箱体类零件的内腔侧壁加工、大型结构件的侧向面加工场景中，这类刀头能够突破主轴直连刀具的加工角度限制，完成常规直柄刀具无法触及的加工面作业。不同于直装式刀柄直接沿主轴轴向延伸的结构，侧刀头的核心作用是改变切削力的传导方向，将主轴输出的旋转扭矩通过内部传动结构转向90度输出，让刀具的切削刃朝向垂直于主轴的侧向，以此拓展机床的加工范围，减少工件二次装夹的次数，降低多次装夹带来的形位公差累积。

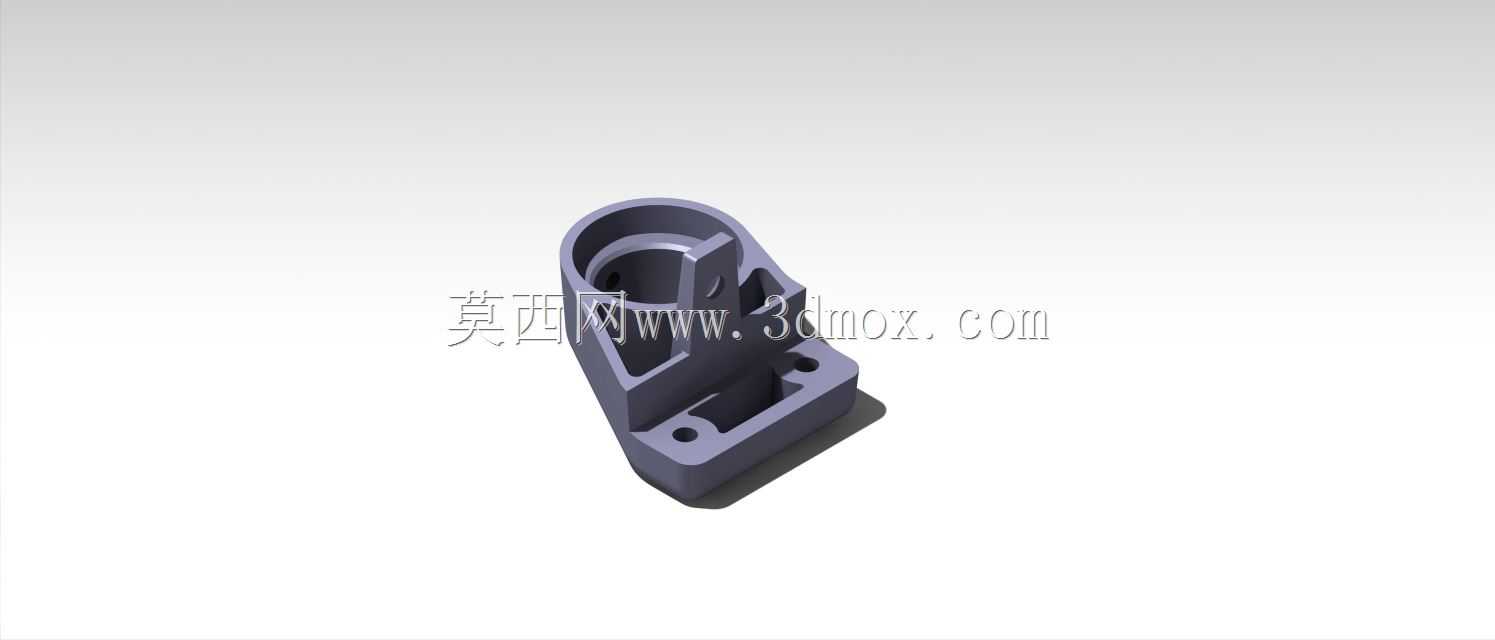

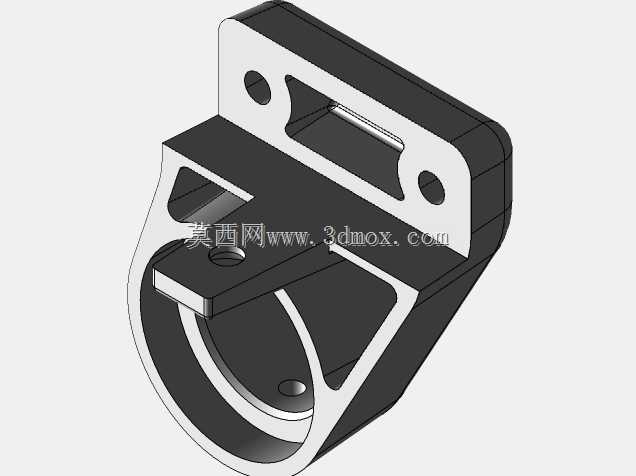

　　从结构功能特性来看，这款侧刀头的主体采用一体化的基座与传动腔设计，基座部分预留了多个沉头安装孔，可直接与机床主轴端的连接法兰或者动力输出滑座完成刚性固定，安装孔的位置度公差控制在0.02mm以内，保证刀头装夹后与主轴的同轴度满足高速切削的动平衡要求。传动腔内部预留了轴承安装位与传动轴的装配空间，腔体的壁厚经过受力仿真优化，在满负荷切削工况下，腔体的最大形变量不超过0.01mm，避免切削过程中出现振刀导致的加工面粗糙度超标问题。刀头的输出端设置了标准的刀具装夹孔，可适配通用规格的立铣刀、镗刀杆等切削刀具，装夹孔的内壁精度达到H6级，配合锁紧螺钉可实现刀具的无间隙装夹，保证切削过程中刀具的径向跳动量控制在允许范围内。

　　设计过程中，首先需要明确刀头的安装边界条件：刀头整体的外轮廓尺寸需要匹配对应机床的主轴端部安装空间，避免刀头旋转或者进给过程中与机床护罩、工件夹具发生干涉。基座的安装面平面度要求达到0.008mm，保证安装后与连接面的贴合度超过90%，减少传动过程中的振动传递。侧向输出端的中心高度需要与机床主轴的中心高保持严格的对应关系，确保加工时刀具的走刀路径与编程坐标系完全匹配，避免出现加工尺寸偏差。在结构强度校核环节，针对切削过程中可能出现的最大径向切削力，对刀头的悬臂部分进行了抗弯强度计算，选用的基体材料经过调质处理后，硬度达到HB220-250，既保证足够的结构刚性，又具备一定的韧性，能够承受断续切削带来的冲击载荷。

　　在实际加工应用中，这类侧刀头常被用于加工阀体零件的侧向流道孔、机床床身的侧向安装面、模具型腔的内侧壁清根等工序。相比采用角度头进行多面加工的方案，侧装式刀头的结构更加紧凑，传动链更短，传动效率更高，在长时间连续切削作业中的稳定性更好。刀头的排屑空间设计也充分考虑了侧向加工的排屑需求，输出端周围预留了足够的切屑流出通道，配合切削液的冲刷，可避免切屑堆积在刀具与刀头的连接位置，防止切屑刮伤已加工表面。同时，刀头的外轮廓做了圆弧过渡处理，没有尖锐的凸台结构，在加工深腔结构时，能够减少刀头与腔体内壁的碰撞风险，提升复杂结构加工的安全性。

　　从装配维护的角度出发，这款刀头的各个装配面都设置了对应的定位止口，拆装过程中不需要反复调整位置精度，日常维护时只需要按照保养周期更换内部轴承的润滑脂，检查安装螺钉的预紧力即可，不需要复杂的调校流程，能够降低生产现场的维护成本。针对不同的加工工况，刀头的输出端转速范围可覆盖常规铣削加工的转速区间，动平衡等级达到G2.5级，满足中高速切削的使用要求，在精加工工序中能够保证加工面的粗糙度达到Ra1.6以下，满足普通机械零件的精加工精度要求。
