机械式游标卡尺高精度测量工具结构设计

　　在机械加工车间的日常作业场景里，游标卡尺是一线操作工人、质检人员随身携带的基础测量器具，从毛坯件的初加工余量核验，到精加工工序的尺寸公差把控，再到装配环节的配合间隙确认，几乎覆盖了金属切削加工全流程的尺寸检测需求。不同于数显类测量工具对使用环境的严苛要求，这款机械式游标卡尺无需供电，在存在切削液飞溅、金属粉尘弥漫的车间工况下依然能稳定工作，不会因为电池亏电、电路受潮出现测量数值跳变的问题，适配粗加工、半精加工到成品终检的多场景使用需求。

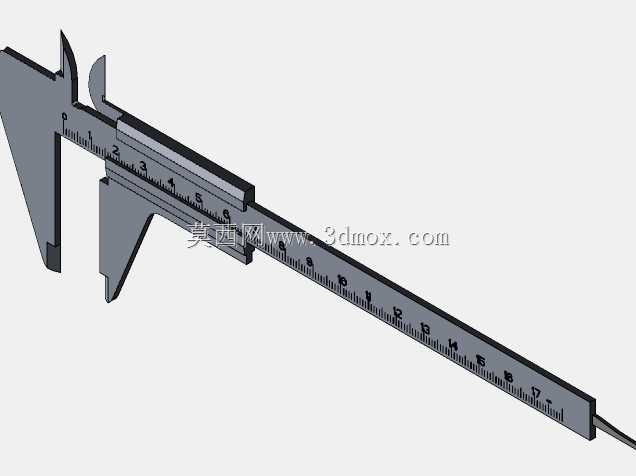

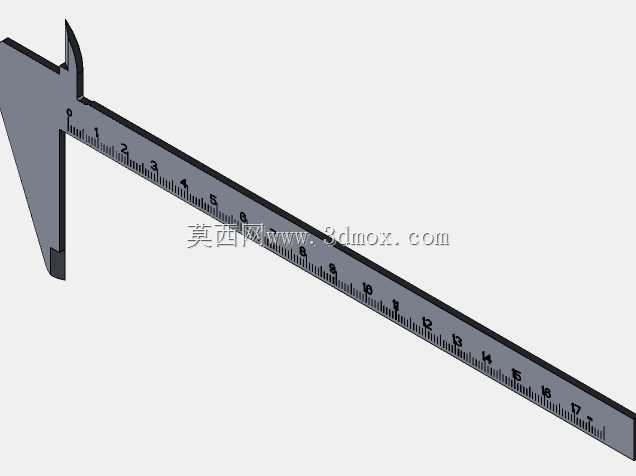

　　从结构设计逻辑来看，这款游标卡尺采用了一体式主尺加滑动游标副尺的经典结构，主尺本体选用高碳钢材质经淬火处理，表面硬度达到HRC58以上，能避免日常使用中磕碰、摩擦造成的尺身刻度磨损，保证长期使用的刻度辨识度。主尺上的固定量爪分为内外两组，内侧量爪用于工件内径、内槽宽度的测量，外侧量爪负责工件外径、长度、台阶高度的检测，尺身尾部延伸的深度测杆，可直接完成盲孔深度、台阶落差尺寸的测量，无需额外更换测头，单把量具就能覆盖常规机械加工中绝大多数线性尺寸的测量需求，减少工位上量具的更换频次，提升一线检测效率。

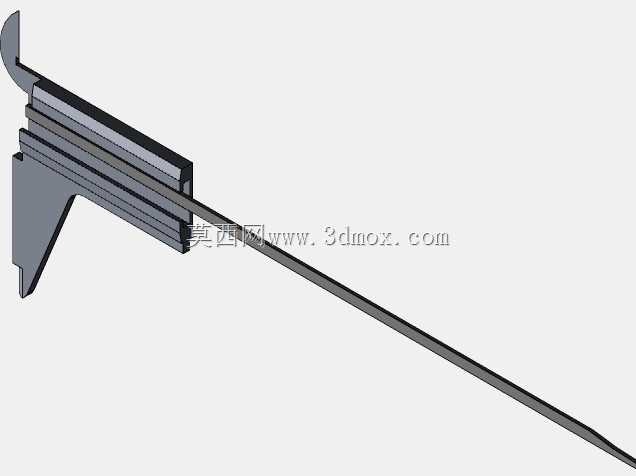

　　滑动游标部分与主尺的配合采用了精密研磨的导轨接触面，配合间隙控制在0.02mm以内，既保证滑动过程顺畅无卡滞，又不会因为间隙过大造成量爪倾斜带来的测量误差。游标上的锁紧螺钉可在测量完成后快速固定副尺位置，方便操作人员将量具从工件上取下后读取数值，避免移动过程中副尺滑移造成读数偏差。量爪的测量端面经过精磨处理，平面度与平行度公差控制在微米级，保证测量时量爪与工件被测面完全贴合，减少因接触面不平整带来的系统误差。

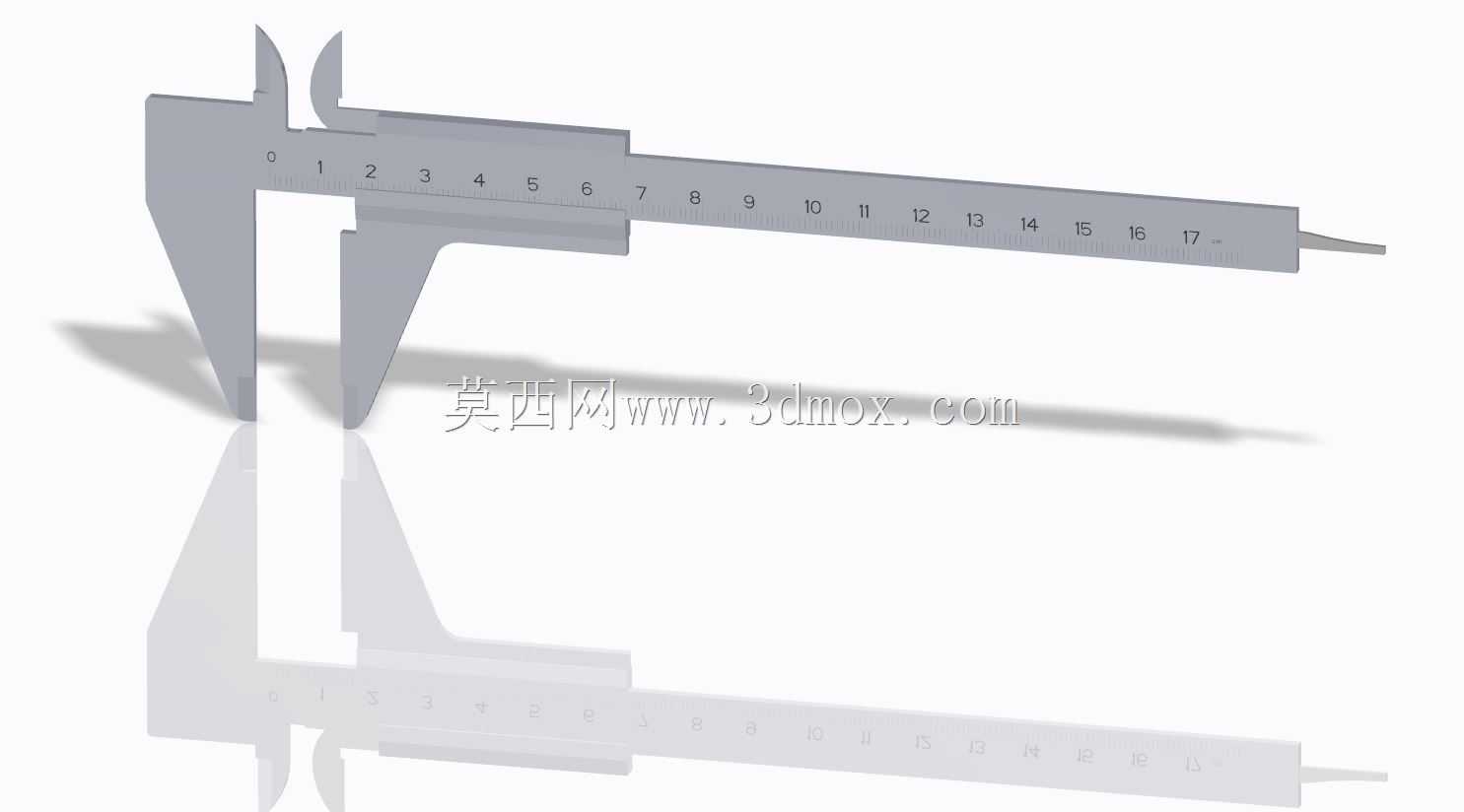

　　从尺寸边界来看，这款卡尺的主尺测量量程覆盖0到150mm的常用测量区间，完全适配普通机械加工中绝大多数中小尺寸零件的检测需求，尺身总长度控制在230mm左右，握持部分的宽度设计符合人手握持的人体工学尺寸，单手握持时拇指可自然搭在游标调节位置，单手就能完成尺身滑动、贴合工件、锁紧读数的全流程操作，无需双手配合就能完成快速测量。尺身厚度控制在6mm左右，既保证了整体结构刚性，不会因为尺身过薄产生弯曲变形影响测量精度，又不会因为尺身过重增加长时间握持的疲劳感，适合车间巡检人员长时间随身携带使用。

　　在实际使用的功能适配性上，这款卡尺的刻度设计采用了主尺毫米刻度加游标50格分度的设计，测量分度值可达0.02mm，能够满足IT10到IT12级公差等级的零件尺寸检测需求，覆盖普通车削、铣削、钻削加工的常规精度检测要求。不同于千分尺的小量程局限，游标卡尺可一次性完成跨距较大的尺寸测量，比如轴类零件的总长、盘类零件的外径等尺寸，无需分段测量累加数值，减少了分段测量带来的累积误差。在装配维修场景中，维修人员可使用该卡尺快速测量磨损零件的关键尺寸，用于备件的测绘加工，无需依赖专业的实验室检测设备，就能完成现场快速测绘，大幅缩短设备维修的等待周期。

　　设计过程中充分考虑了车间使用的耐用性需求，尺身表面做了哑光镀铬处理，既可以防止车间潮湿环境造成的尺身锈蚀，又能避免强光下刻度反光造成的读数困难，在车间不同光照条件下都能清晰读取刻度数值。量爪的尖端部分做了小圆弧过渡处理，避免日常使用中尖端磕碰崩损，延长量具的使用寿命，同时也能防止尖锐边角划伤操作人员手部。深度测杆与主尺尾部的配合孔做了精密导向设计，测杆伸缩过程无径向晃动，保证深度测量时的数值准确性，不会因为测杆倾斜造成深度测量值偏大的问题。

　　在工装夹具的调试场景中，操作人员可使用该卡尺快速测量夹具定位块的间距、夹紧元件的行程尺寸，快速完成夹具的装夹位置调整，保证工件装夹定位的准确性。在钣金加工环节，可用于测量板材的厚度、折弯边的高度、冲孔的位置尺寸，适配钣金加工过程中的快速工序检测。对于五金零件的来料检验环节，检验人员可使用该卡尺完成进货尺寸的快速抽检，无需将零件送到专门的计量室就能完成合格性判定，提升来料检验的效率。
