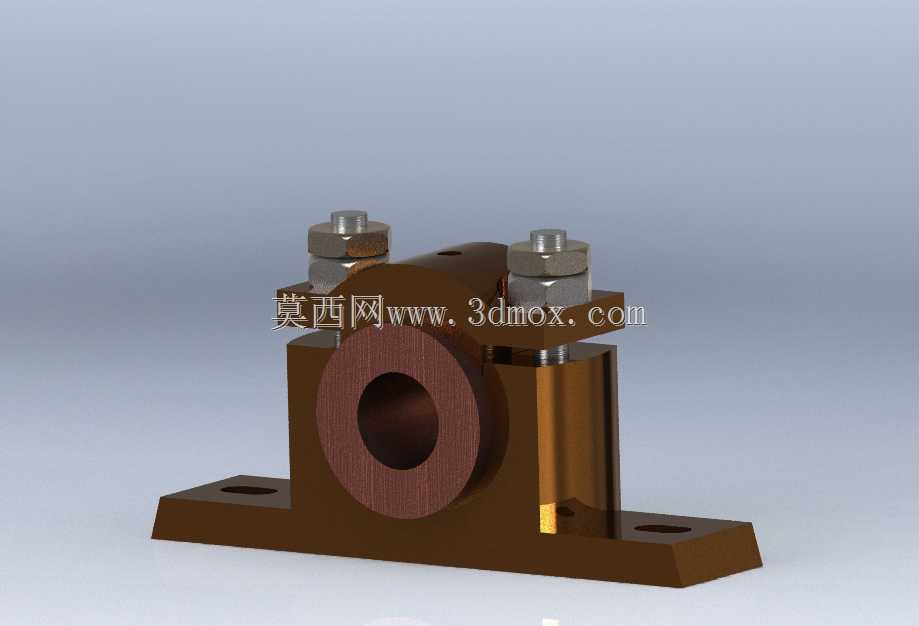

对开式螺栓压紧滑动轴承支座结构

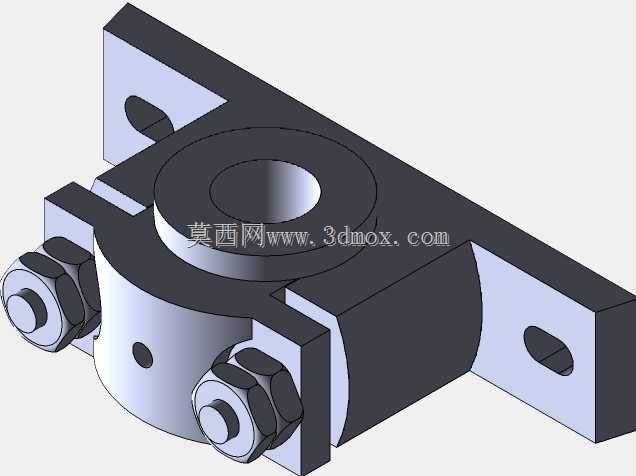

　　该结构属于剖分式滑动轴承支撑组件，主要应用在中低速重载的工业传动场景中，比如输送线辊筒支撑、小型破碎机转轴定位、老式机床进给轴支撑这类需要定期维护轴瓦的工况下，相比整体式轴承座，它的核心优势就是不用拆卸轴端的传动轮、联轴器等部件，只需要松开上方的压紧螺栓就能拆开上盖，直接更换内部的轴瓦或者检查轴颈磨损情况，大幅降低设备停机维护的时间成本。从结构设计逻辑来看，底部的安装底板做了两个长圆形安装孔，这种孔型设计是为了抵消安装基座的加工位置误差，现场安装时可以在小范围内调整支座的横向位置，保证轴系的同轴度，避免强行装配带来的附加径向力，底板和上方的轴承承托部分做了一体化的铸造圆角过渡，没有尖锐的应力集中棱角，能承受径向载荷带来的弯矩，

　　不会在长期交变载荷下出现底板断裂的问题。上方的轴承盖和底座采用两个六角头螺栓做压紧连接，螺栓穿过轴承盖的通孔直接拧入底座的螺纹孔里，没有额外的螺母，这种设计在安装空间比较局促的场景下更方便操作，不用在底座下方预留扳手空间，螺栓预紧的时候可以通过控制扭矩来调整轴承盖对轴瓦的压紧力，既保证轴瓦不会在运转时出现转动或者轴向窜动，又不会压得过紧导致轴颈和轴瓦之间的润滑间隙被挤没，出现烧瓦的故障。中间的轴瓦采用铜质材料，内壁是光滑的配合面，和轴颈直接接触，铜材质的嵌藏性好，就算润滑油里混了少量细小的金属碎屑，也能嵌进铜基体里不会刮伤轴颈，轴瓦的外径和轴承座、轴承盖的内孔是过盈配合，装配的时候需要轻轻敲入，保证运转时轴瓦不会跟转。

　　整个组件的安装边界需要注意，底部安装面的平面度要求不能低于IT7级，如果安装基座的平面度太差，拧紧安装螺栓之后会导致轴承座的内孔出现变形，把轴瓦挤成椭圆，直接影响轴的转动灵活性，甚至会出现卡滞的问题。设计的时候两个压紧螺栓的中心距是经过校核的，距离轴承内孔的中心有足够的距离，保证压紧力能均匀分布在轴瓦的整个上端面，不会出现轴瓦局部受压过大的情况，轴承盖和底座的结合面做了精准的平面加工，合模之后没有明显的缝隙，避免润滑油从结合面渗漏出来，同时也能防止外界的灰尘、切削液之类的杂质进入轴承内部破坏润滑环境。在实际选型应用的时候，这个结构适合径向载荷为主、轴向载荷很小的工况，如果有较大的轴向力，

　　还需要额外搭配止推环或者推力轴承来承受轴向载荷，轴瓦内部需要设计油槽来储存润滑脂，一般会在轴承盖的顶部预留注油孔，方便定期加注润滑脂，不用拆开轴承盖就能完成润滑维护。从建模的细节来看，各个加工面和非加工面做了明确的区分，安装底板的底面、轴承内孔面、螺栓结合面都是需要机加工的表面，其余的铸造表面保留自然的铸造圆角和拔模斜度，符合实际铸件的生产工艺要求，不会出现无法脱模或者加工余量不合理的问题，螺栓的头部和轴承盖之间预留了平垫圈的安装位置，避免拧紧螺栓的时候压伤轴承盖的表面，同时也能分散螺栓的压紧应力。
