带木质底座多孔安装立方体传感基座

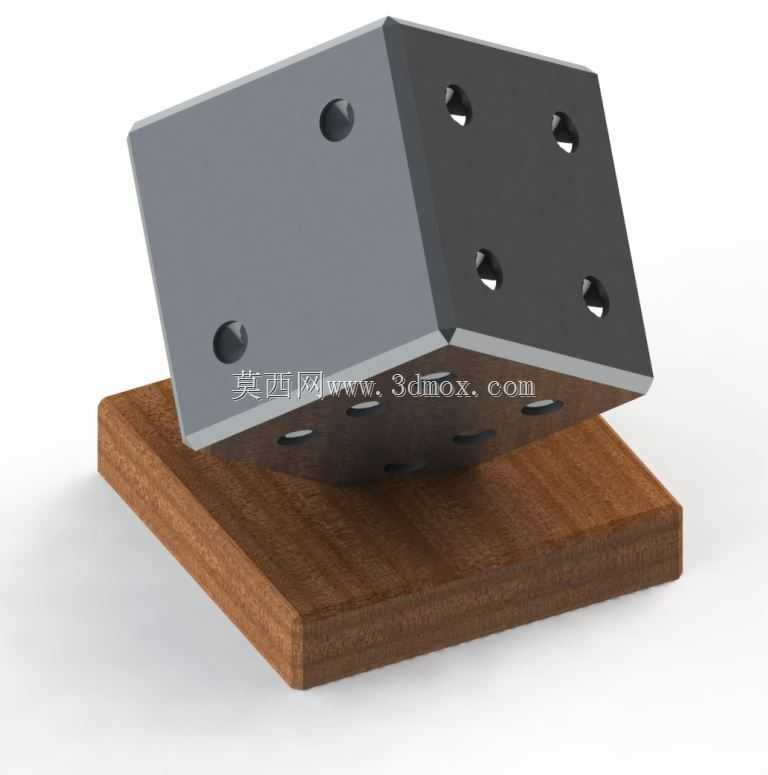

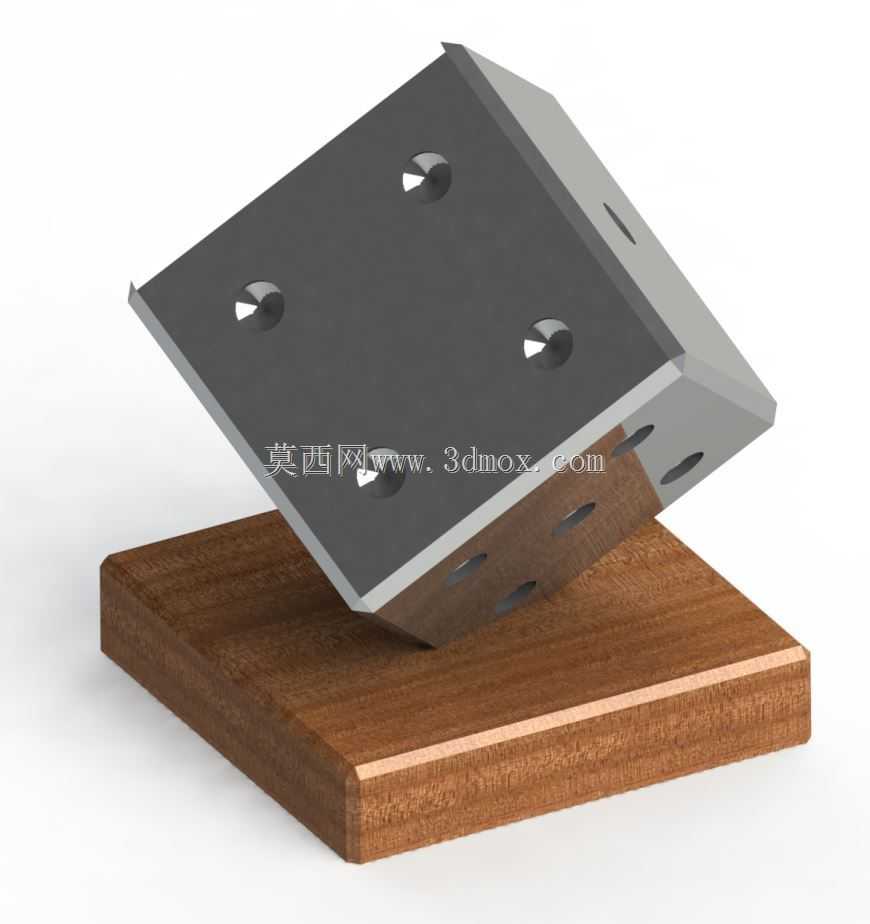

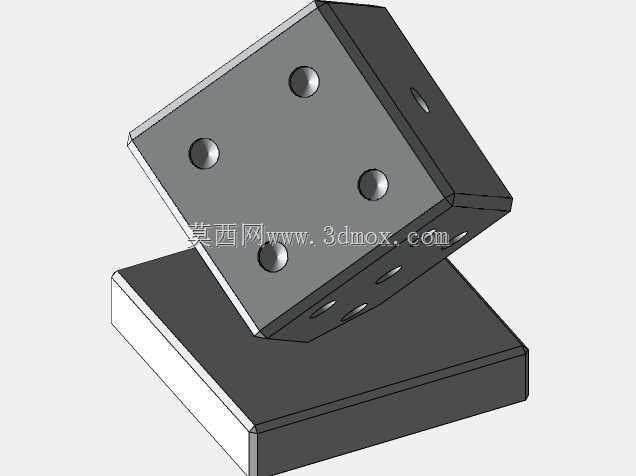

　　在工业传感检测、精密定位工装的实际应用场景中，这类带配套木质底座的多孔立方体构件，常作为多维度传感单元的安装承载基体使用，区别于常规平板式安装座，立方体结构可同时在三个正交平面上完成传感元件的固定，适配需要从X、Y、Z三个方向同步采集位移、振动、接触信号的检测工位，比如精密装配线上的工件到位校验、小型实验平台的多向力值采集、光学检测设备的传感元件定位等场景，都能见到这类结构的实际应用。从功能特性来看，立方体本体的六个平面均做了精密铣平处理，每个平面上加工的沉头安装孔位置经过统一坐标校准，孔位的同轴度、平面间的垂直度公差控制在IT7级范围内，能保证安装在不同面上的传感元件基准统一，避免因安装面不平、孔位偏移带来的检测误差；

　　配套的木质底座并非普通承托件，其表面加工有与立方体底面孔位对应的定位沉孔，既可以通过紧固件将立方体与底座牢牢锁合，也能在不需要固定安装时，作为展示、调试阶段的承托结构，木质材料的阻尼特性还能吸收部分环境微振动，降低调试阶段外部振动对传感元件信号采集的干扰。设计这类构件时，首先要明确的是安装边界约束：立方体的棱边长度需要匹配常用小型传感元件的安装尺寸，既要保证每个面有足够空间布置2-4个安装孔，又不能让整体体积过大占用过多工位空间，孔位设计时避开立方体的棱边应力集中区域，沉孔深度控制在立方体壁厚的三分之二处，既保证螺丝锁合时有足够的螺纹啮合长度，又不会因为孔深过大穿透立方体壁面影响相邻面的结构强度；

　　底座的尺寸设计要比立方体的底面单边宽出15-20mm，留出足够的手部抓取、夹具装夹空间，底座的厚度根据整体承重计算，保证承托立方体后不会出现翘曲变形，底座底面同样做铣平处理，保证放置在工作台面时的水平度。实际选型使用时，需要注意立方体的安装孔螺纹规格统一为常用的M3标准螺纹，适配绝大多数小型工业传感器的安装螺丝尺寸，不需要额外加工转接螺纹；如果是用于有油污、切削液飞溅的工业现场，可以将木质底座更换为同尺寸的阳极氧化铝底座，保留相同的孔位安装尺寸即可实现互换，不需要重新调整立方体上的传感元件位置。在三维建模过程中，这类构件的建模重点在于孔位的阵列对称性，需要先建立立方体的基准坐标系，以三个正交基准面为对称中心排布每个面上的安装孔，

　　保证每个面的孔位相对于中心对称，避免安装时出现方向错位；倒角处理集中在立方体的所有棱边位置，做0.5mm的45度倒角，既去除加工后的锐边毛刺，也能避免安装传感元件时棱边刮伤元件外壳或者操作人员手部；底座的边缘做小圆角处理，提升放置时的安全性，同时减少边角磕碰带来的底座变形。这类结构看似简单，实则在小型传感检测工装中承担着基准统一的核心作用，很多现场调试出现的检测信号漂移、多向数据不匹配问题，往往就是因为安装基座的平面度、孔位精度不达标，导致传感元件的安装基准出现偏差，因此在设计和加工这类构件时，对形位公差的控制优先级远高于外观处理，所有安装面的平面度、相邻面的垂直度、孔位的位置度都需要在加工后做形位公差检测，合格后才能投入现场使用。
