标准欧标木质物流货运托盘结构设计

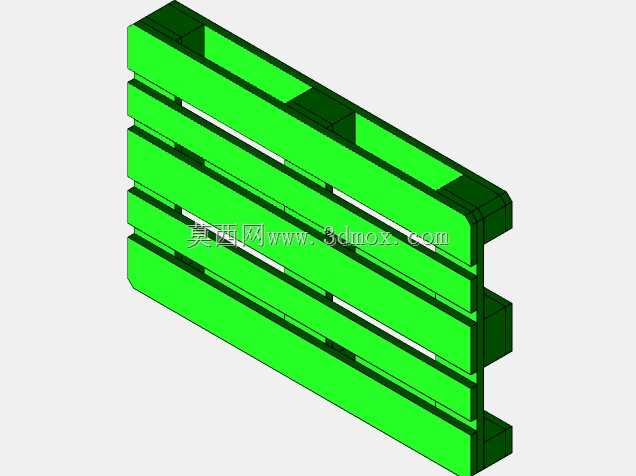

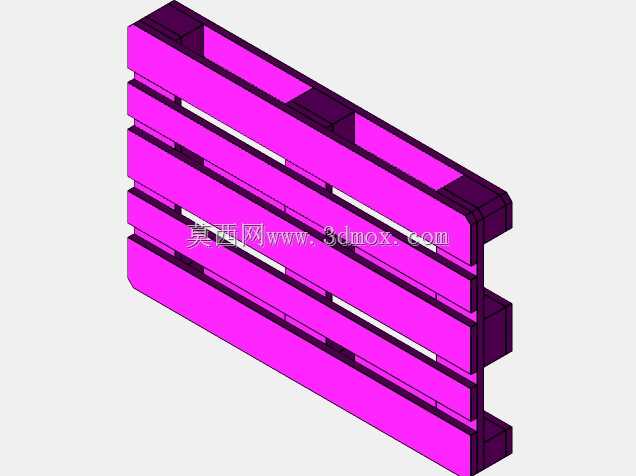

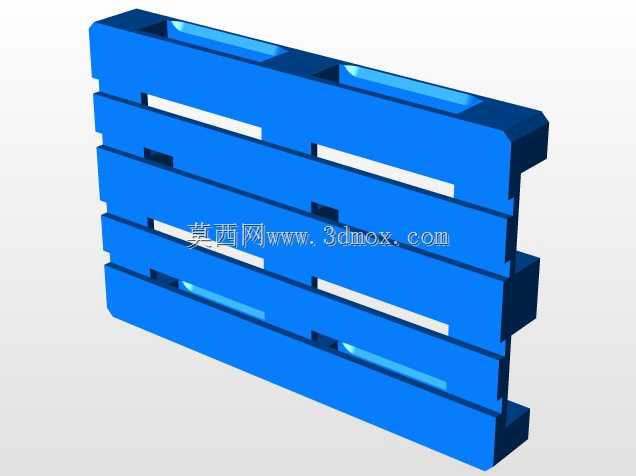

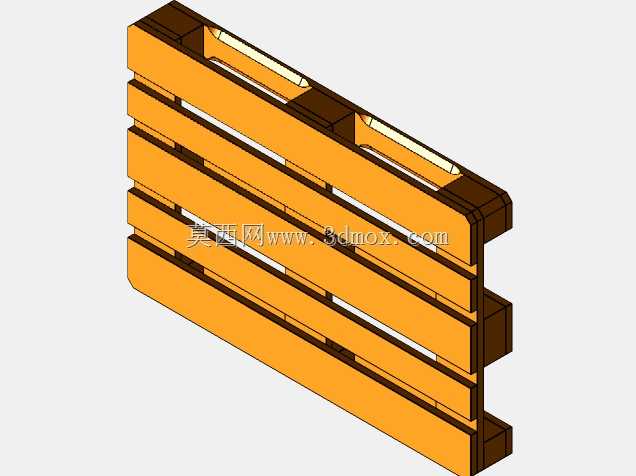

　　在仓储物流、生产制造车间的物料周转环节，木质托盘是应用覆盖度极高的单元化载具，欧标托盘作为全球流通领域认可度最高的托盘制式之一，其结构设计经过数十年的行业迭代验证，能够适配绝大多数标准货架、叉车作业、集装箱装载场景。本次呈现的欧标托盘结构，严格遵循通用欧标托盘的尺寸规范，长宽尺寸为1200mm×800mm，整体堆码高度为144mm，该尺寸边界完全匹配ISO标准集装箱的内部装载宽度，可在20尺、40尺标准集装箱内实现无间隙排布，最大化利用集装箱的内部装载空间，同时适配国内绝大多数通用型手动液压叉车、电动平衡重叉车的叉齿作业间距，无需额外调整叉齿宽度即可完成叉取作业。从结构设计逻辑来看，该托盘采用九脚墩式支撑结构，

　　面板部分由多块等宽实木条沿长度方向排布，木条之间预留均匀的排水与通风间隙，既能够降低托盘自身的整体重量，又可以避免露天周转时表面积水造成的木材腐朽，同时在承载袋装、箱装货物时，能够通过间隙分散局部集中载荷，避免单块木板受力过载出现断裂。支撑脚墩采用分层实木压合结构，九个脚墩分别分布在托盘的四个角、长边中点、短边中点以及托盘几何中心位置，脚墩之间预留的叉取通道满足四向进叉需求，不管是从托盘的长边方向还是短边方向，叉车叉齿都可以顺利插入托盘底部完成举升作业，这一设计能够大幅提升仓库内的作业灵活性，在狭窄通道内无需调整托盘朝向即可完成货物的存取与转运。在结构细节处理上，托盘的面板边缘做了小角度的坡道倒角处理，

　　也就是设计说明中提到的坡道结构，该倒角结构并非装饰性设计，而是具备明确的工程实用价值：当使用手动液压托盘车进行作业时，叉齿前端可以顺着倒角坡面顺利滑入托盘底部，避免叉齿直接撞击托盘端面造成木板劈裂，同时在货物从托盘端面滑移装卸时，倒角能够形成平缓的过渡面，减少包装件底部与托盘边缘的磕碰剐蹭，降低货物包装的破损概率。脚墩与面板、底板之间的连接采用错位排布的紧固结构，所有连接点的受力方向均垂直于木材纹理方向，能够最大化利用木材的顺纹抗压强度，避免长期堆码过程中连接位置出现松脱、劈裂问题。从实际应用场景来看，该结构的欧标托盘额定动载可以满足1.5吨以内的常规货物周转需求，静载堆码时可承受6吨以内的均匀分布载荷，完全覆盖快消品、机械零部件、

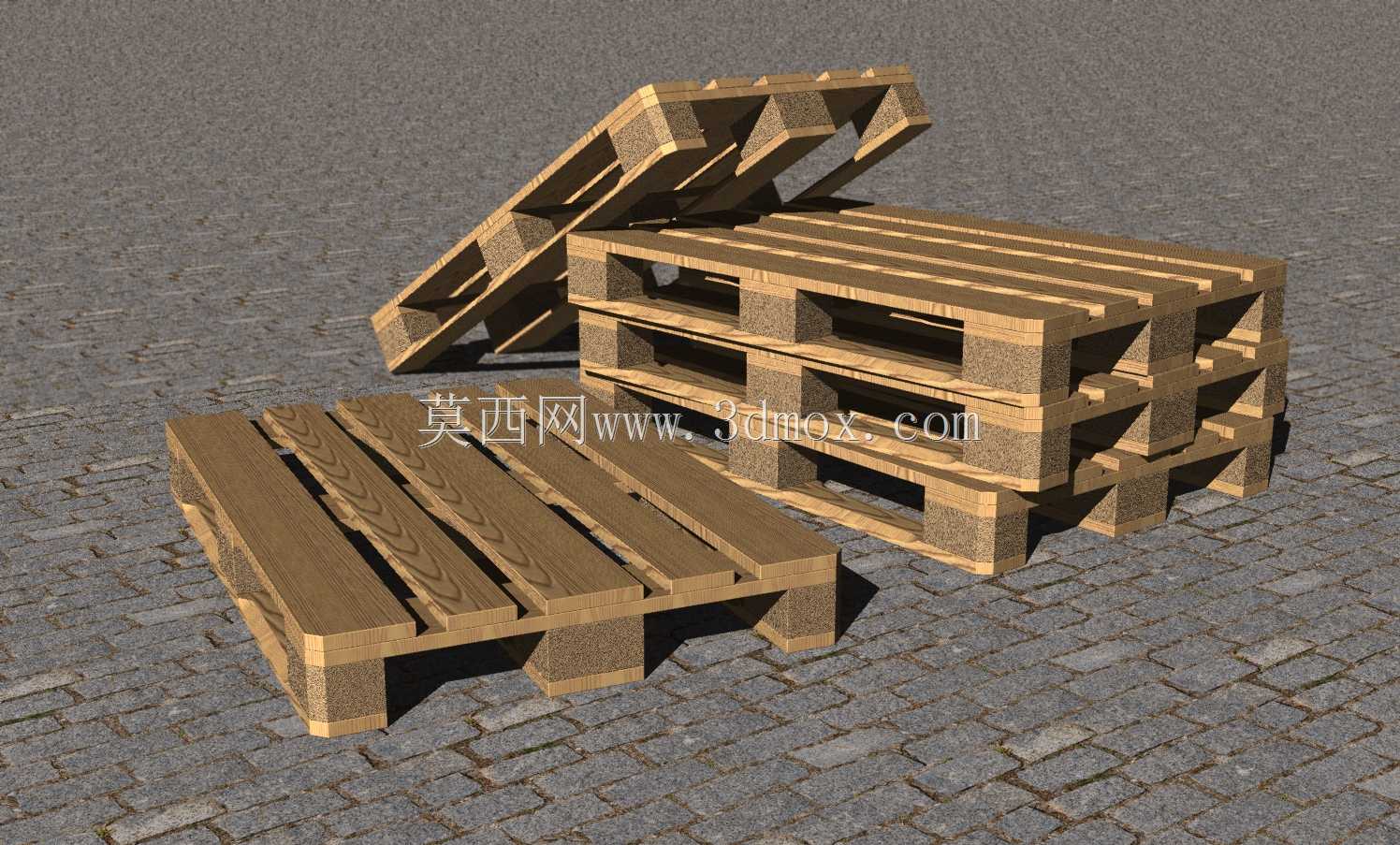

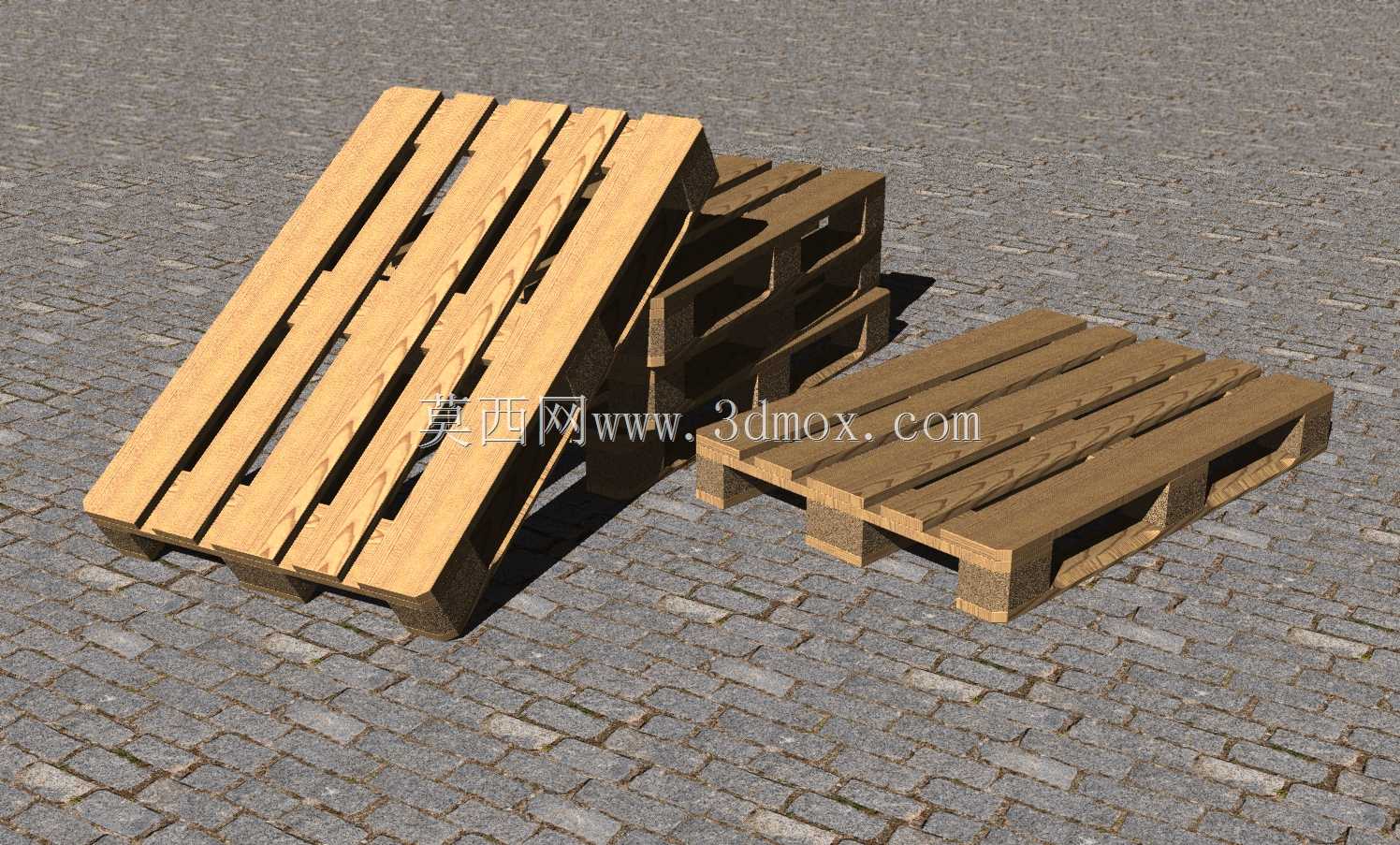

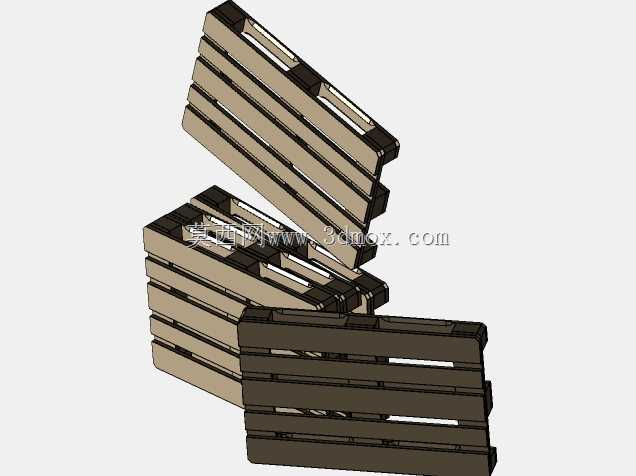

　　包装原材料等绝大多数常规货品的仓储周转需求。在三维建模过程中，结构设计完全还原了木质托盘的真实装配关系，每一块面板、脚墩、底板的尺寸公差都按照实际木托盘的加工精度进行设定，木板之间的装配间隙、脚墩的位置度都符合实际生产的工艺要求，既可以用于物流系统仿真中的载具建模，也可以作为仓储规划方案中的标准化载具元素使用，还能够为木质托盘的生产加工提供结构参考。需要注意的是，该结构的托盘在使用过程中需要遵循载荷分布要求，尽量保证货物在托盘表面均匀排布，避免局部偏载造成单块面板受力超过木材的抗弯强度，同时在货架上存储时，要保证托盘的脚墩完全落在货架的支撑横梁上，避免悬空位置过多造成托盘变形。四向进叉的结构设计也让该托盘能够适配自动化立体仓库的堆垛机作业要求，堆垛机的货叉可以从任意方向伸入托盘底部完成取放货动作，无需额外配置转向机构调整托盘朝向，能够有效降低自动化仓储系统的设备复杂度，提升作业效率。此外，托盘底部的结构设计也考虑到了堆码时的定位需求，上层托盘的脚墩位置刚好可以嵌入下层托盘面板之间的间隙，在空托盘回收堆垛时能够实现稳定叠放，大幅降低空托盘的存储占用空间，提升回收运输过程中的装载效率。
