ESU机车解码器乐高积木适配转接板

　　在铁道模型改装、积木电子创意搭建的场景里，不少玩家都会遇到ESU品牌机车解码器与标准乐高积木体系无法直接兼容的问题——这类解码器本身是为模型机车电控系统设计，引脚排布、安装基面都没有匹配乐高凸点的固定结构，直接搭在积木上容易移位，接线拉扯后还会出现引脚脱焊、接触不良的情况，日常把玩或者做动态展示时故障率不低。这款适配转接结构就是针对这个实际痛点做的设计，核心作用是在ESU Lokdekoder系列解码器基板和标准乐高积木安装面之间做可靠的物理衔接，不需要额外对解码器或者积木做破坏性改装，就能把解码器稳固固定在乐高搭建的结构上。

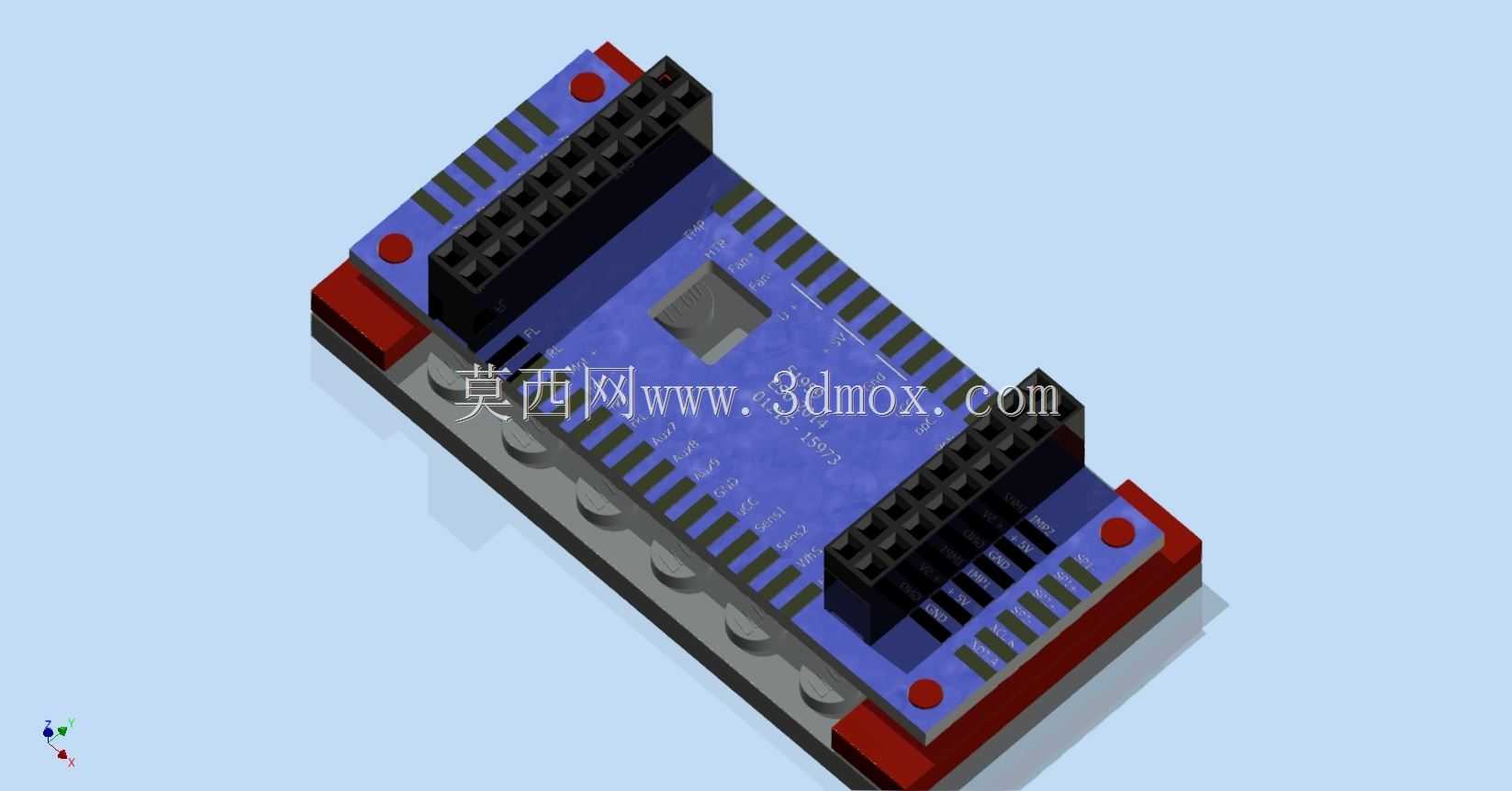

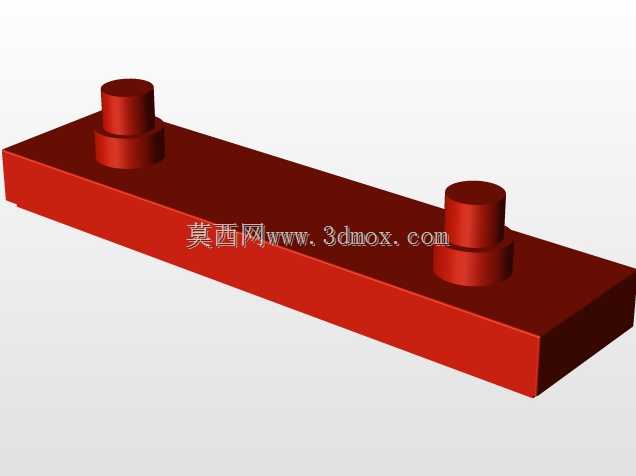

　　从结构设计逻辑来看，整个转接板的基面完全匹配乐高标准积木的安装孔位间距，四个角位设置的红色固定凸台刚好对应乐高梁的安装孔，既可以用乐高销钉直接穿接固定，也能依靠凸台和积木凸点的卡合实现预定位，安装时不需要额外找正，对准孔位按压就能完成初步固定。板体上的两个黑色排针座完全对应ESU解码器的引脚定义位置，排针座的焊盘位置做了加宽处理，既保证焊接后的结构强度，也能避免焊锡溢出造成相邻引脚短路，排针座的高度经过反复调整，刚好让解码器安装后底部和转接板基面留出0.8mm的间隙，既可以容纳解码器背面的贴片元件，避免元件被挤压损坏，也能给板下留出布线空间，外接的飞线可以从间隙里引出，不会被夹在板体和积木之间造成绝缘层破损。

　　转接板的整体外形尺寸控制在和标准乐高7孔梁匹配的范围内，长度方向刚好覆盖三个乐高凸点间距，宽度方向适配双列排针的排布宽度，不会额外占用过多积木搭建空间，在紧凑的机车模型车体内部也能顺利安装。板体边缘做了0.3mm的圆角处理，没有尖锐的毛刺棱角，安装时不会刮伤积木表面或者划伤手部，四个角的固定孔位公差控制在±0.05mm以内，和乐高标准销钉的配合松紧度适中，既不会因为过松导致安装后晃动，也不会因为过紧造成销钉插拔困难，方便后期拆解维护解码器。

　　实际使用时，只需要先把ESU解码器的引脚对应插入转接板上的排针座完成焊接，确认接线无误后，就可以把整个转接组件通过角位的固定结构卡装到乐高搭建的底盘或者安装梁上，原来需要用热熔胶、双面胶临时固定的解码器，现在可以实现无胶安装，后期更换解码器或者调整接线时，只需要拔下销钉就能取下整个组件，不会在积木或者解码器上残留胶痕。板体上预留的条形镂空位置一方面是为了减轻整体重量，减少对机车模型轴重的影响，另一方面也能给解码器工作时提供散热通道，长时间通电运行时不会因为热量积聚造成解码器工作不稳定。

　　针对铁道模型动态运行的场景，转接板的固定结构做了防松设计，凸台和积木卡合后，在模型运行产生的持续振动下也不会出现松脱移位，排针座和引脚的接触电阻经过实测控制在极低水平，不会因为接触问题造成解码器信号传输中断，无论是做静态场景展示，还是做动态遥控运行，都能保证电控系统的连接可靠性。对于创意积木电子改装的玩家来说，这个转接结构也可以拓展用到其他同引脚间距的解码板、控制板安装上，只要引脚排布匹配，都可以通过这个转接板实现和乐高体系的快速安装，不需要单独设计定制安装支架，大幅降低积木电控改装的结构设计工作量。
