铝制拉丝钢面多功能水平尺工具设计

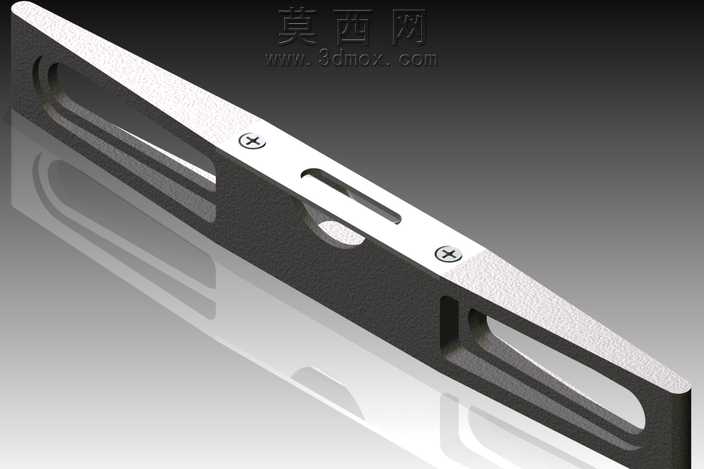

本作品为一款多功能水平测量工具的三维数字化模型，整体采用长条形对称式结构设计，建模阶段严格遵循工业级手动工具的人体工程学与功能实现逻辑，在三维建模软件中先通过草图绘制确定整体外轮廓的长宽比例，针对握持区域做了内凹式镂空开槽处理，既减轻整体重量又提升握持时的防滑贴合度，建模过程中对边角处全部做了圆弧过渡处理，避免实际生产使用中出现锐边划伤的安全隐患。模型的材质渲染部分做了差异化区分，主体基座部分采用哑光铝合金材质，通过调整材质的粗糙度、金属度参数还原铝合金经压铸成型后的细腻磨砂质感，顶部测量工作面采用高平整度的拉丝钢材质，在渲染设置中添加了各向异性纹理模拟拉丝钢材表面的细微纵向纹理，同时搭配两枚十字槽沉头螺丝的金属材质表现，还原螺丝镀锌后的亮面金属质感，不同材质之间的边界衔接处做了精准的贴合处理，无穿模、错位等建模瑕疵。结构设计上，工具本体预留了嵌入式水平泡的安装槽位，槽位尺寸按照标准管状水平泡的通用规格做了参数化预留，同时在工具两端做了加厚防撞结构设计，可降低使用过程中跌落造成的端部变形概率，整体壁厚按照铝合金压铸的工艺要求做了均匀化处理，避免实际生产中出现缩孔、变形等工艺缺陷。渲染阶段采用了渐变灰色背景配合侧上方主光源的布光方案，主光源开启软阴影效果，清晰勾勒出工具的轮廓结构与不同材质的质感差异，辅助光源补充暗部细节，避免镂空区域出现死黑，最终呈现的渲染效果可直观展现该工具的外观形态、材质特征与结构细节，可用于产品前期方案展示、生产工艺参考等场景。
