TracoPower TXL025-05S开关电源结构设计

　　这款5V输出的封闭式开关电源，在工业控制、小型自动化设备、嵌入式测控系统里的应用场景非常普遍，很多需要稳定低压直流供电的柜内安装场景，都会选用这类成熟的工业级AC-DC转换模块。从实际使用角度看，它的核心功能是把电网侧输入的交流电，转换为稳定的5V直流输出，给后端的主控板、传感单元、小型通讯模块提供干净的供电，自身带的封闭式金属壳体，一方面能屏蔽内部功率电路的电磁干扰，避免影响周边敏感的传感与通讯元件，另一方面也能防护柜内的灰尘、金属碎屑溅落到电路上，提升长期运行的可靠性。

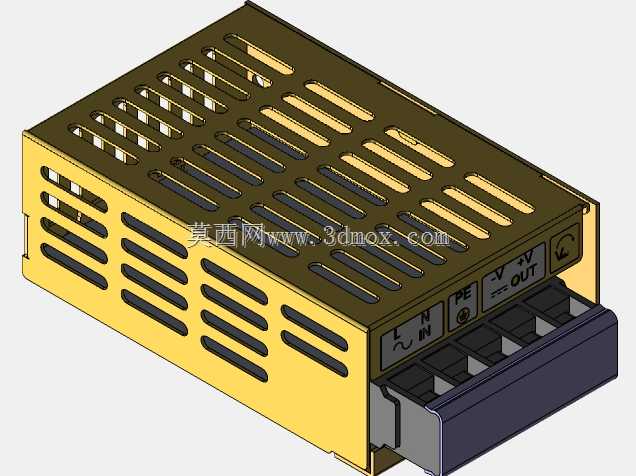

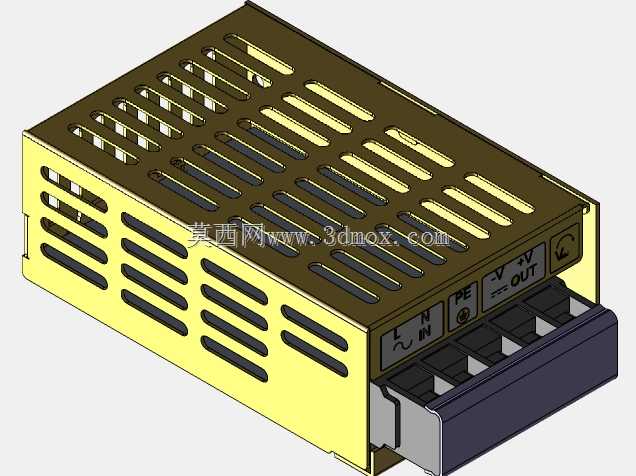

　　从设计思路上看，这个模型完整还原了产品的实际结构细节：壳体采用上下扣合的钣金结构，上盖做了多组长条型的通风散热槽，这些槽孔的排布不是随意开设的，是顺着内部功率器件的发热位置分布的，既保证了空气对流的散热通道，又不会因为开孔过大降低壳体的结构强度与屏蔽效能，槽孔的翻边细节也做了还原，实际生产里这些翻边能提升钣金件的刚性，避免薄钢板受力变形。壳体侧面的接线端区域，清晰划分了交流输入、接地保护、直流输出的端子位，每个端子旁都做了对应的标识刻印，交流侧标注了L、N输入位，中间设置了PE保护接地端子，直流侧标注了输出电压极性，现场接线的时候能快速区分点位，减少接错线的概率。

　　安装边界方面，这类电源的外形属于紧凑型的柜内安装规格，整体的长宽高尺寸适配标准的电气柜安装空间，既可以通过壳体侧面的固定孔用螺丝锁在柜内的安装板上，也有部分场景会搭配导轨卡扣装在标准DIN导轨上，模型里还原的壳体底部与侧面的安装位结构，能直接用于设备布局的干涉检查——做电气柜三维布局的时候，把这个模型导入装配体，就能提前核对它和周边断路器、端子排、走线槽的间距，预留出接线操作的空间与散热的安全距离，避免实际装配的时候出现空间冲突。

　　细节结构上，前端的接线端子采用了栅栏式的端子结构，带防护隔板分隔每个接线位，能防止多股线接线的时候出现线芯搭接短路的问题，端子的压线螺丝位置也做了对应的避让空间，方便用螺丝刀操作接线。壳体的边角做了小圆弧的折弯处理，没有尖锐的钣金棱角，安装操作的时候不会划伤操作人员的手部，也不会刮破周边的线缆外皮。壳体表面的涂装采用了工业设备常用的黄黑配色，在电气柜内辨识度很高，后期维护的时候能快速定位到电源模块的位置。

　　从结构建模的还原度来看，这个模型把实际产品的装配关系都做了体现：上盖和底座的扣合位、端子座和壳体的配合间隙、散热槽的排布密度、标识区域的刻印位置都和实物一致，导入三维装配环境做布局的时候，不需要再额外做简化处理，就能直接用于生成BOM清单、安装孔位核对、线缆走向规划这些设计环节。对于做小型测控设备、桌面型工业装置、嵌入式检测系统的结构工程师来说，这类成熟的工业电源模型能大幅缩短布局设计的时间，不需要自己从零开始测绘建模，直接调用就能完成柜内的空间排布，提前验证安装、接线、维护的操作空间是否充足，也能在设计阶段就核对散热气流的走向是否合理，避免因为电源散热空间不足导致的长期运行稳定性问题。

　　实际选型使用的时候，这类封闭式电源相比开板式的电源模块，环境适应性更强，在有少量粉尘、湿度稍高的工业现场，金属壳体能提供更好的防护，不需要额外做独立的防护外罩，能节省设备内部的安装空间。模型里还原的壳体厚度、折弯半径这些细节，也能帮助工程师在做定制化安装支架的时候，直接匹配对应的尺寸，不用反复测量实物参数，减少设计迭代的次数。
