电力变压器用3D打印线圈骨架结构

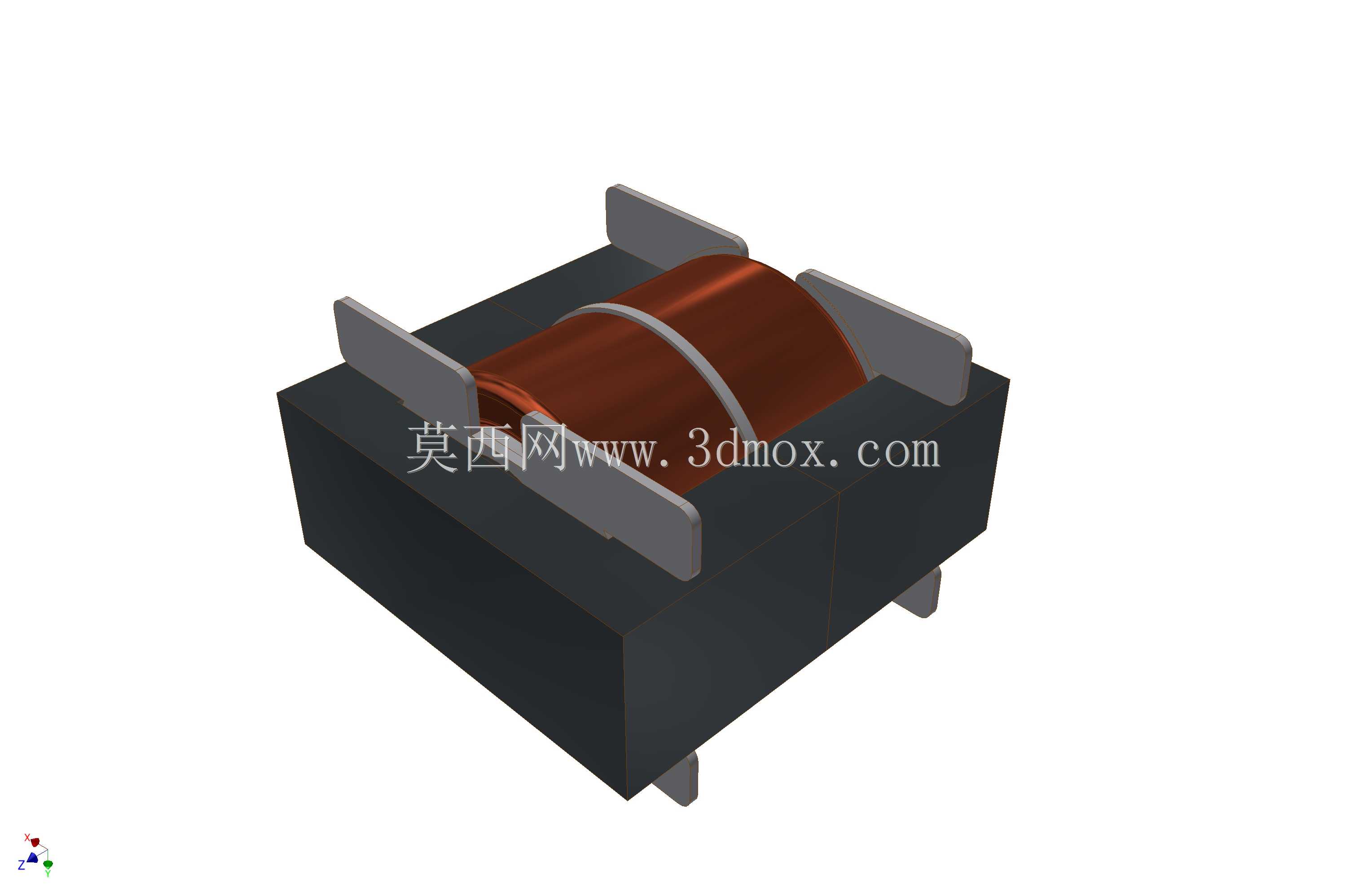

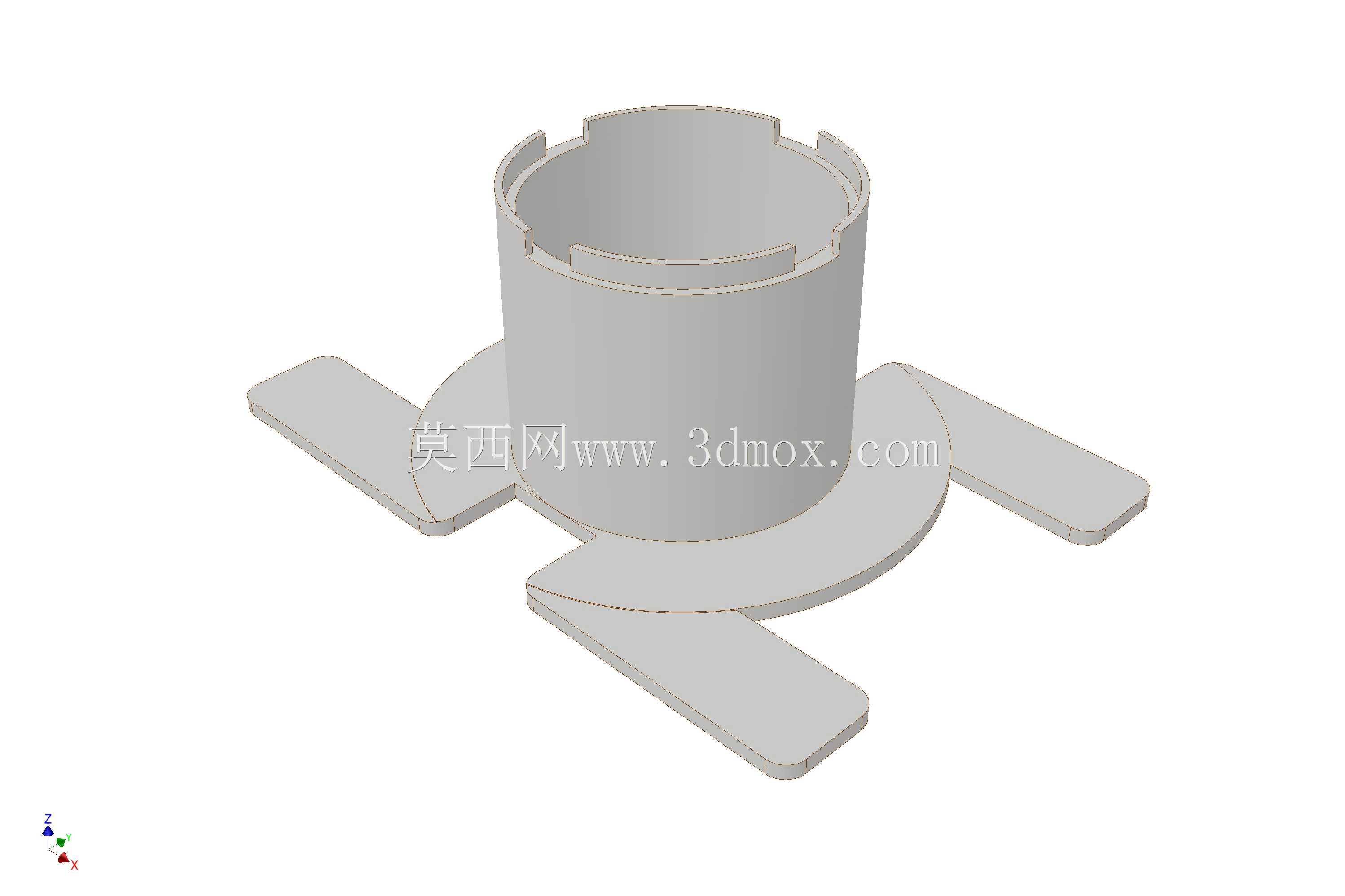

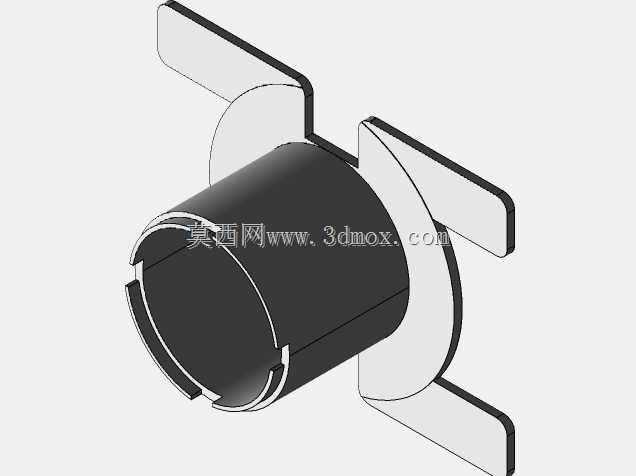

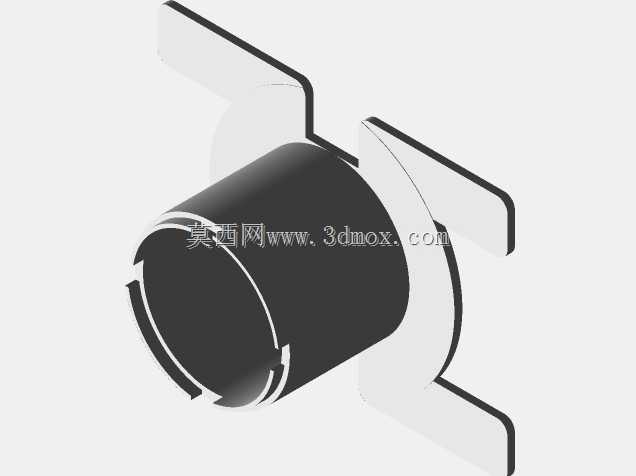

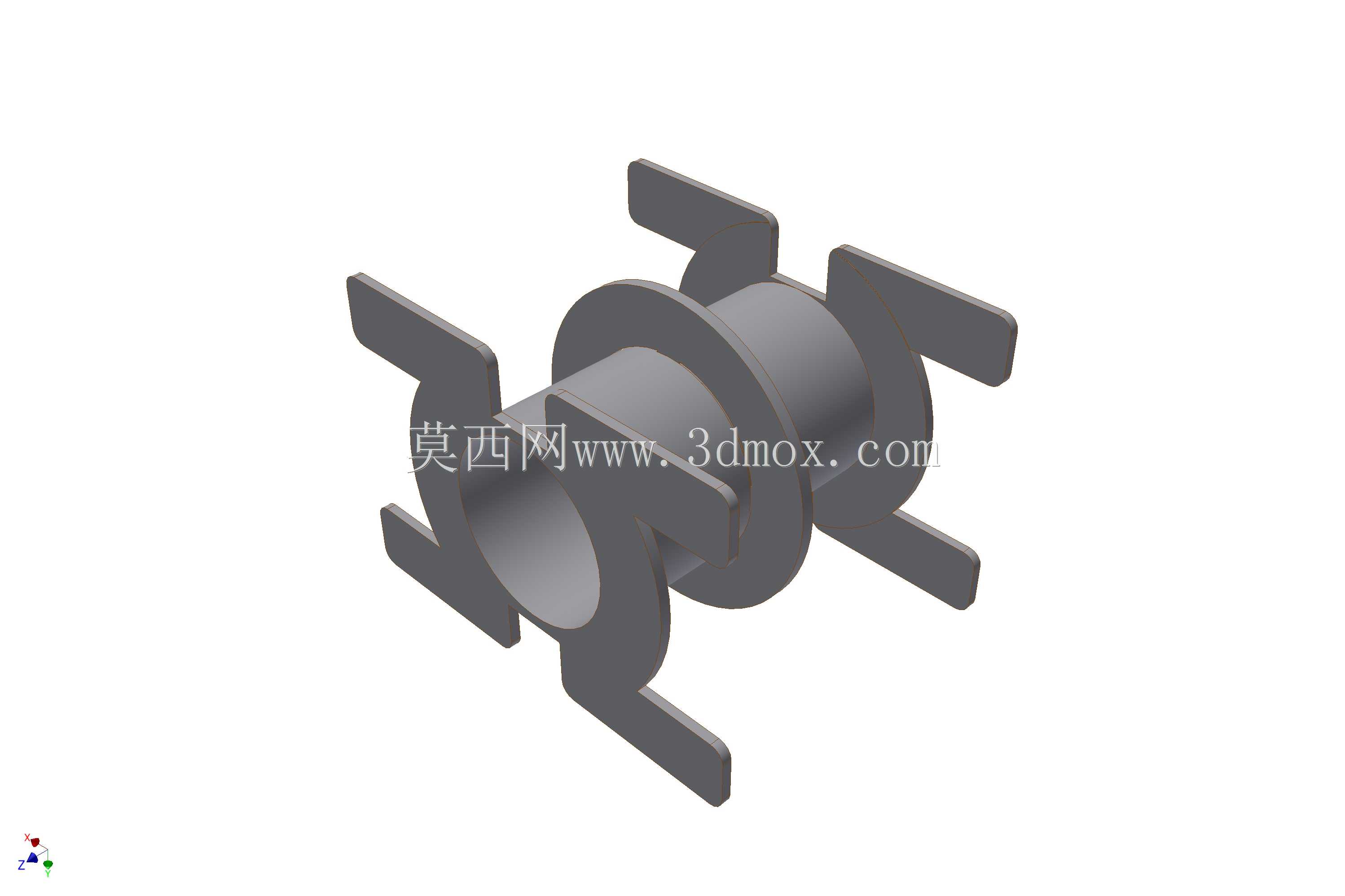

　　该结构件面向电力变压器线圈绕制工序设计，核心作用是为电磁线提供稳定的缠绕支撑，并在绕组层间、绕组与铁芯之间建立可靠的绝缘隔离边界。从实际装配关系看，中部贯通的圆筒段直接套入变压器铁芯柱，其内径需与铁芯叠片后的柱径形成合理配合，既不能因间隙过大造成绕组偏心，也不能因过盈量过大导致套装时刮伤绝缘层。圆筒外壁的环形凸缘将绕线区域分隔为独立区间，可用于区分初级、次级绕组，或控制分层绕制的轴向宽度，避免绕线过程中出现线匝滑移、堆叠不均的问题。两端向外延伸的片状支脚承担轴向定位功能，安装时支脚贴合变压器夹件或绝缘端板，可限制线圈整体沿铁芯轴向窜动；支脚表面预留的平整区域也可作为绑扎、浸漆后的附着面，提升绕组固化后的整体刚性。

　　设计阶段优先考虑了3D打印成型的工艺特性，整体壁厚保持均匀过渡，避免局部厚壁在打印冷却过程中产生收缩变形；圆筒与凸缘、支脚的交接处均设置圆弧过渡，既降低打印时的应力集中，也减少实际运行中电场在尖角位置的集中效应。对于中小容量变压器或样机试制场景，这类骨架可直接采用耐高温绝缘工程材料打印成型，省去传统注塑模具的开模周期，便于快速验证绕组排布、绝缘距离与铁芯窗口的匹配关系。外形边界方面，两端支脚的外伸尺寸决定了线圈在变压器夹件之间的占用宽度，设计时需核对铁芯窗口的横向净空，保证支脚与相邻铁芯柱、油箱壁之间保留足够的绝缘爬电距离；圆筒段的轴向长度则对应绕组的有效绕线宽度，需结合电磁线线径、绕制匝数与层间绝缘厚度核算，

　　确保绕制完成后绕组端面不超出凸缘限位。支脚的厚度方向尺寸需承受绕线张力与后续浸漆、烘干过程中的机械载荷，过薄容易在绕线时发生翘曲，过厚则会占用过多铁芯窗口空间，降低变压器整体的空间利用率。在结构细节上，贯通内孔的表面粗糙度需控制在合理范围，粗糙度过高会增加套装时的摩擦阻力，过于光滑则可能不利于线圈与铁芯之间的相对固定；凸缘的高度需高于最外层绕组的半径，确保绕线收尾后线匝不会从凸缘侧边滑出。针对3D打印的层间结合特性，建模时已将支脚的受力方向与打印铺层方向进行匹配，避免层间受力直接拉开；对于需要承受较大绕线张力的工况，可在支脚与圆筒交接位置局部增加加强筋，且加强筋同样采用斜向过渡，避免打印时出现支撑难以去除的问题。

　　该骨架并非通用标准件，而是围绕特定变压器铁芯参数与绕组方案构建的定制化结构，其三维数模可直接用于打印前的工艺检查，也可导入电磁仿真软件中核对绕组与铁芯的相对位置，辅助计算漏磁分布与绝缘裕度。在实际生产流程中，这类结构特别适合新产品开发、小批量特种变压器生产以及教学实验平台搭建，能够快速将电磁设计方案转化为可装配的物理实体，减少传统加工方式下的等待周期。
