卧式曲柄飞轮结构斯特林动力装置

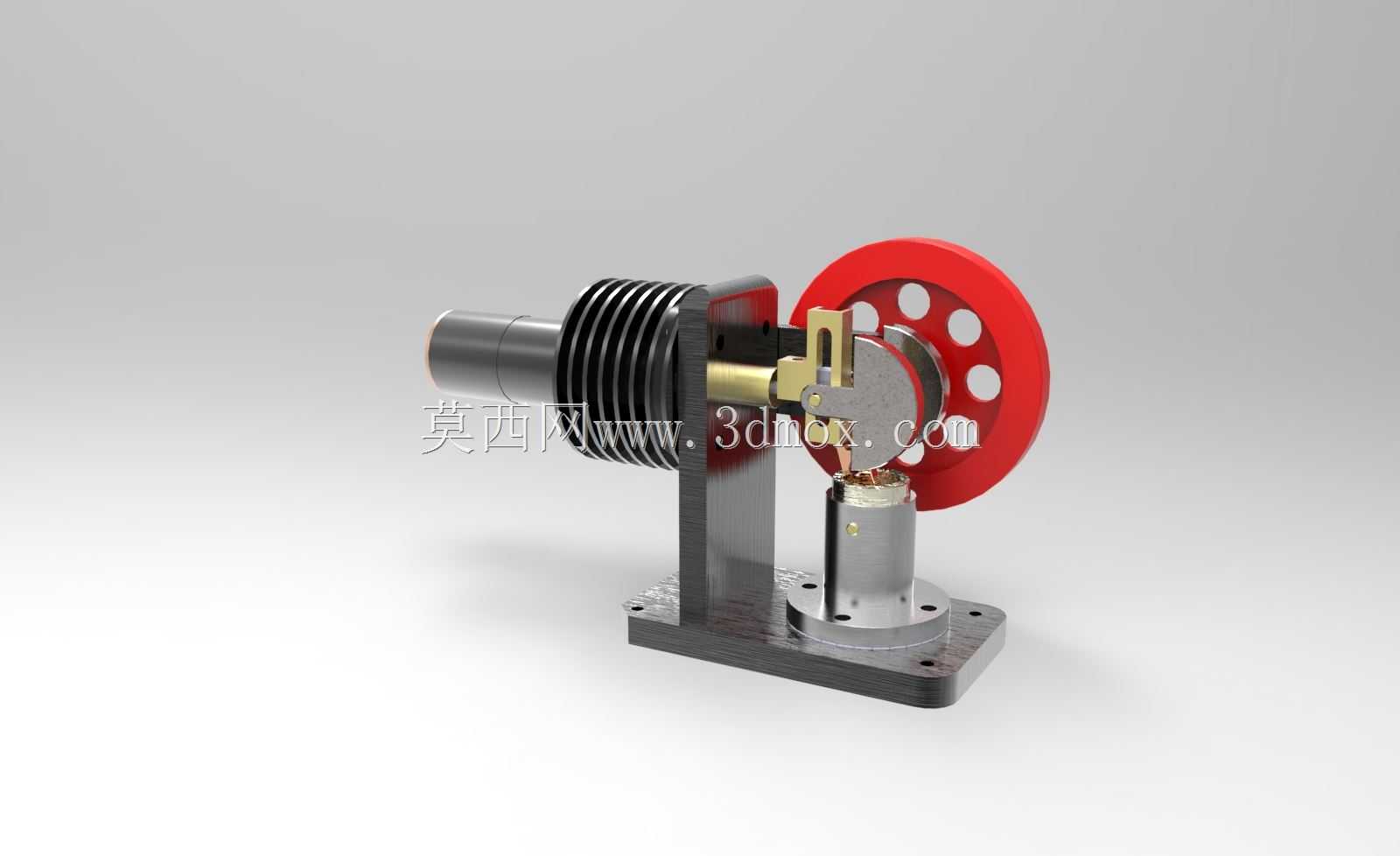

　　这套卧式布置的外燃式热动力装置，核心依托斯特林循环实现热能到机械能的转换，在分布式小型热电联供、偏远区域离网供电、教学实验演示、低品位余热回收场景中有着独特的应用优势，相比内燃机它不需要燃油雾化、爆燃做功的结构，对热源适配性极强，太阳能聚焦集热、工业废热、生物质燃烧供热都能驱动其运转，运转过程无进气排气的强脉冲冲击，振动与噪音水平远低于同功率等级的燃油动力单元。从结构布局来看，整套装置采用卧式同轴排布思路，动力气缸沿水平方向固定在立式支撑支架上，气缸外侧设置多层环形散热鳍片，用来快速带走冷端热量维持冷热端温差，这是斯特林循环能够持续做功的核心前提，冷端温度越低、热端换热效率越高，整体循环效率就越可观。

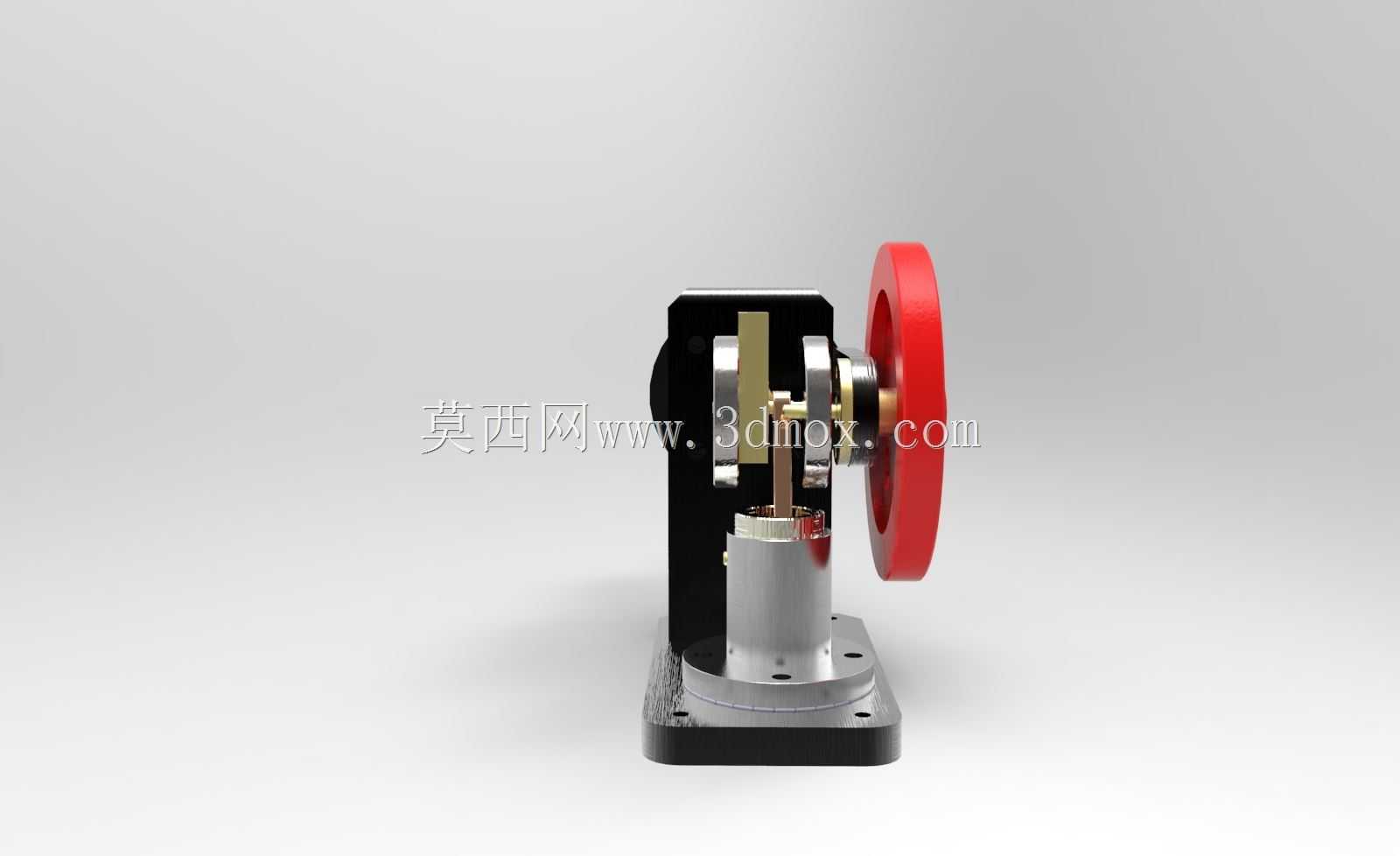

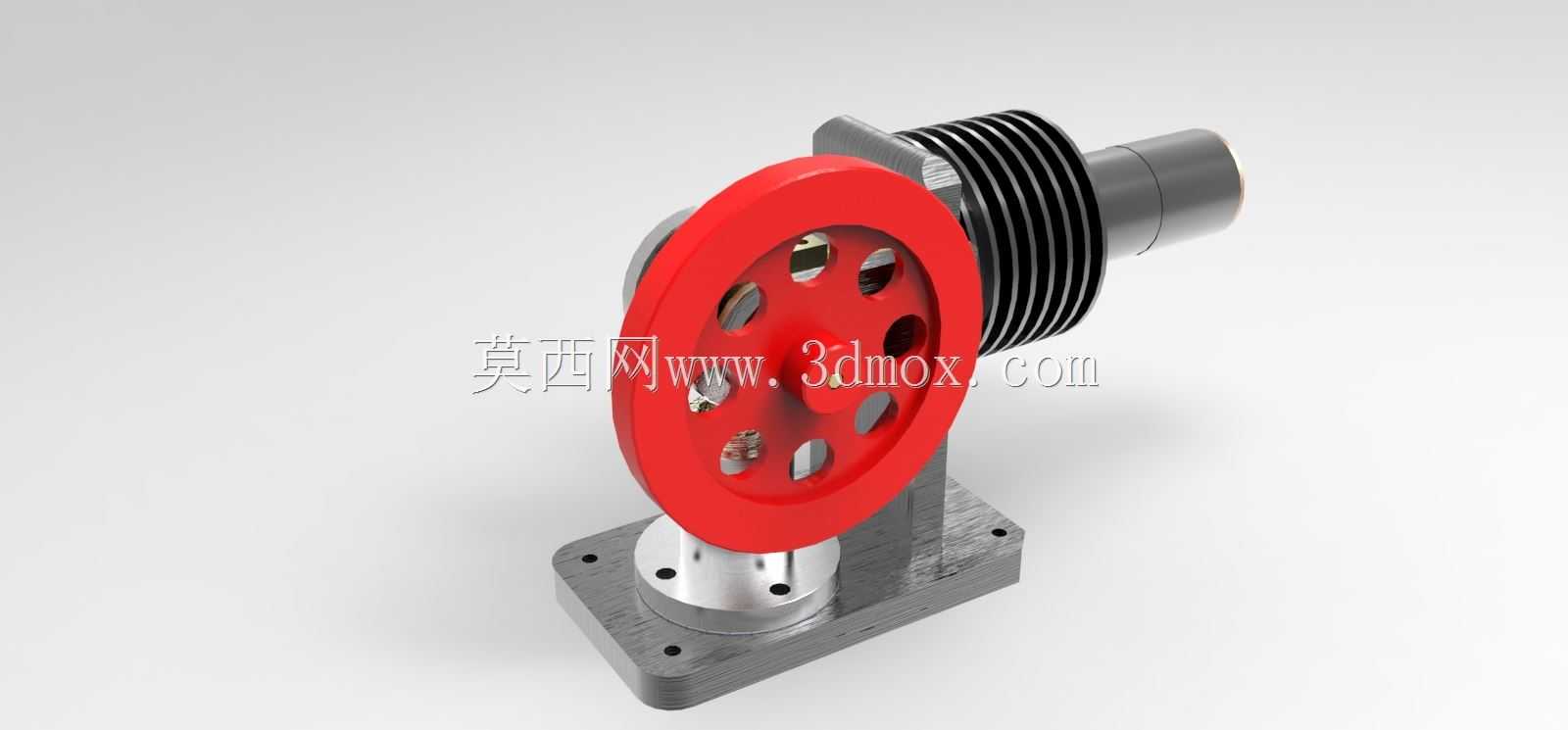

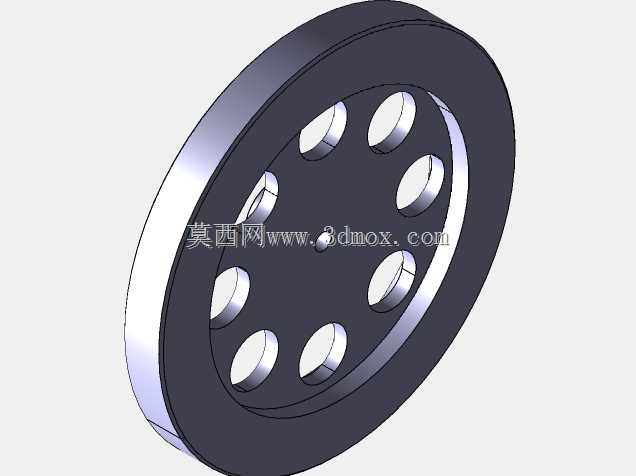

　　装置的动力输出端集成了大直径辐条式飞轮，飞轮上开设多个均匀分布的减重孔，既降低旋转部件的整体惯量冗余，又能通过轮体自身的转动惯量储存做功冲程的能量，带动曲柄连杆机构平稳越过上下止点，解决单缸斯特林动力输出不连续的问题，避免运转过程出现卡滞、转速波动过大的情况。热端置换气缸垂直布置在动力气缸侧下方，通过十字头式连杆与曲柄轴连接，置换活塞在热腔冷腔之间往复移动，推动工质在冷热腔之间循环流动，完成等容加热、膨胀做功、等容冷却、压缩的完整循环过程。整套装置的安装基准为底部一体式铣削成型的安装底板，底板上开设多个对称分布的沉头安装孔，可直接通过螺栓固定在实验台架、设备基座上，安装时需要保证底板水平度偏差不超过0.1mm/m，

　　避免曲柄连杆机构运转时出现偏磨，降低传动阻力与零件磨损速率。设计过程中特意将动力气缸、置换气缸、曲柄轴的支撑面集成在同一个立式支架上，减少分体装配带来的同轴度误差，支架与底板之间采用定位销加螺栓的连接方式，反复拆装也能保证各部件的位置精度。需要注意的是，这套结构未包含紧固件类零件，实际装配时需要根据各连接孔位的尺寸匹配对应规格的内六角圆柱头螺栓、锁紧螺母，装配曲柄连杆机构时要预留合理的轴向间隙，避免热胀冷缩导致运动卡滞，飞轮与曲柄轴的连接采用平键周向定位加轴端挡圈轴向固定，保证大扭矩输出时不会出现相对滑移。在教学演示场景中，这套装置可以直观展示外燃机的工作原理，学生可通过调整热端温度、飞轮配重观察转速、输出扭矩的变化规律；

　　在余热回收场景中，可将热端贴合在工业设备的散热壳体、烟气换热壁面，将原本废弃的低品位热量转换为旋转机械能，直接驱动小型散热风扇、微型发电单元，实现能量的梯级利用。整套结构的运动部件全部做了轻量化处理，连杆采用黄铜材质兼顾耐磨与自润滑特性，支撑轴套采用粉末冶金含油轴承，长时间运转不需要额外加注润滑脂，维护成本极低，适合长期无人值守的小型动力输出场景。
