松下Lumix TZ71便携相机简化结构模型

　　做消费电子结构方案验证的时候，这类简化相机模型的使用频率其实比很多人想象的要高，尤其是做周边配件开发、场景装配模拟的环节，不需要带完整内部机芯结构的简化模型反而能大幅降低装配运算负载，提升方案迭代效率。日常工作里接触到的相机周边开发场景，从定制皮套、便携保护壳的结构匹配，到桌面展示支架、车载固定底座的安装位校核，再到摄影器材收纳包的内部隔舱尺寸规划，都需要先拿到对应机型的外形边界数据做前期排布，要是一开始就导入带完整镜片组、按键弹片、电路板细节的全参数模型，光是文件加载就要耗费不少时间，做干涉检查的时候还容易因为细碎特征过多出现误判，这种剔除了内部非必要结构的简化外形模型，刚好适配这类前期方案验证的需求。

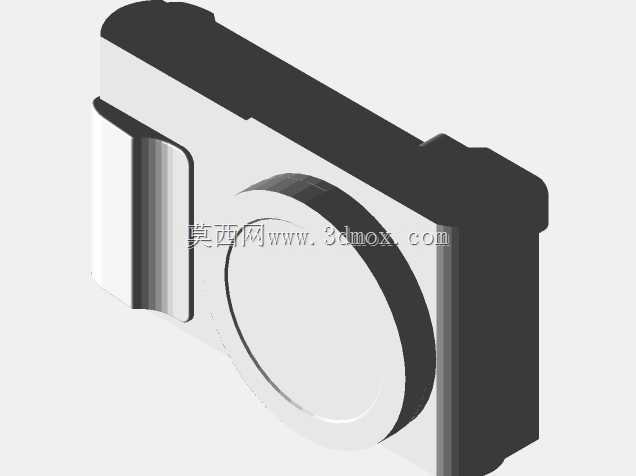

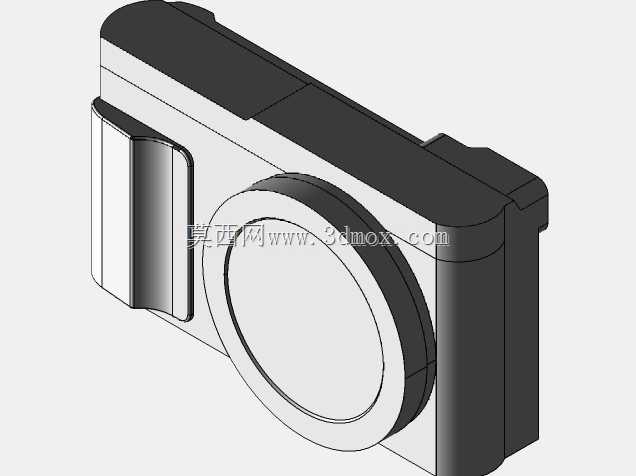

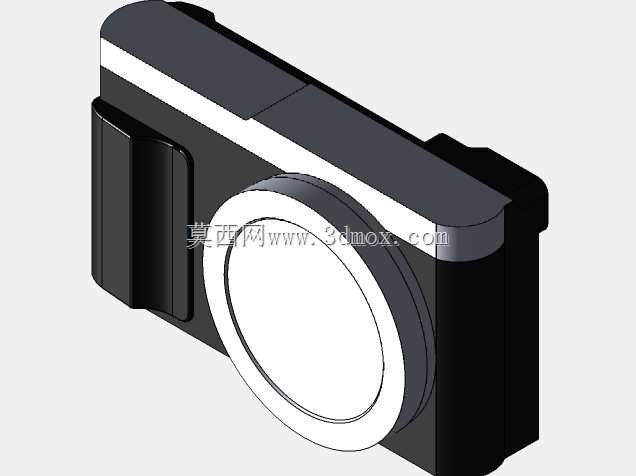

　　从模型本身的结构呈现来看，它完整还原了TZ71机型的核心外形特征：机身采用类长方体的切角设计，握持侧做了贴合手掌弧度的内收处理，镜头区域的环形凸起边界做了精准还原，机身顶部的按键区域凸起、侧边的接口位轮廓都做了对应简化保留，没有多余的细碎倒角或者装饰纹理，所有特征都服务于外形边界的准确表达。做结构匹配的时候，首先要关注的就是几个核心安装边界尺寸：镜头环的外径与凸起高度，直接决定了配套镜头盖、附加滤镜转接环的配合公差，要是这个尺寸出现偏差，做出来的配件要么卡装过紧刮擦镜头外圈装饰层，要么间隙过大容易脱落；机身握持侧的弧度曲率，会影响保护壳的贴合度，尤其是做全包式软胶保护套的时候，弧度偏差超过0.5mm就会出现局部鼓包或者贴合不严的问题；机身整体的长宽厚尺寸，是收纳类产品隔舱设计的核心依据，隔舱预留间隙要控制在1-2mm之间，既要保证取放顺畅，又要避免设备在舱内晃动产生磕碰。

　　这类简化模型的设计思路本身就是面向工程验证场景做的取舍，没有还原内部的变焦机构、感光元件、电池仓这些细节结构，因为在做外部配件开发、场景布局模拟的时候，这些内部结构不会和外部配件产生干涉，完全可以做省略处理。比如做展会摄影器材展示台的排布设计时，只需要知道相机的整体外形占位、镜头伸出后的最大长度边界，就能合理规划每个展示位的间距，预留出观众操作、调整拍摄角度的空间，这时候用简化模型做排布，比用全细节模型的效率要高出数倍。还有做摄影背包的内部隔层设计时，只需要匹配机身的外形轮廓，就能确定隔层的形状与缓冲海绵的裁切尺寸，不需要考虑相机内部的结构排布。

　　实际使用这类模型做结构校核的时候，还要注意几个容易被忽略的边界点：一是机身边角的倒角半径，做硬壳保护壳的时候，边角位置的避让间隙要和倒角曲率匹配，不然安装时会出现边角顶死的问题；二是机身侧面挂绳孔的位置，虽然模型里做了简化保留，但做挂绳配件设计的时候，要结合实际机型的挂绳孔尺寸预留足够的穿绳空间，不能只按照模型的简化轮廓做设计；三是机身底部的三脚架安装孔位，这个位置是外接固定配件的核心定位点，简化模型里虽然没有做螺纹细节，但要明确孔位的中心位置距离机身边缘、镜头中心的尺寸关系，做快装板设计的时候才能保证定位准确，不会出现装板后镜头重心偏移的问题。

　　很多刚入行的结构工程师做配件开发的时候，总觉得模型越精细越好，其实在不同的项目阶段，适配的模型精度是不一样的：前期方案选型、布局规划阶段，这种只保留核心外形边界的简化模型完全够用，能让工程师把精力集中在方案的整体合理性上，而不是耗费时间处理无关的细碎特征；等到方案进入细节开模阶段，再去调取对应机型的全尺寸扫描数据或者官方结构图纸做公差匹配就可以。这类简化模型的存在，本质上就是为了打通前期方案快速验证的环节，降低跨品类设计的协作门槛，不管是做数码周边的结构设计师，还是做展示场景规划的展陈设计师，都能通过这类模型快速完成基础布局校验，减少前期反复测量实物尺寸的工作量。
