声学测量系统HMS II.2头部及三脚架结构

　　在声学实验室搭建、音频设备性能验证、整车NVH测试这类需要精准采集声场数据的场景里，人工头声学测量设备是核心的测试载体，本次还原的HMS II.2结构，就是这类测试场景里常用的硬件载体。做这类测试装置的三维还原，核心目的不是做外观展示，而是给实验室搭建、工装夹具设计、测试工位布局提供精准的空间参考——很多刚接触声学测试的结构工程师容易忽略，人工头和配套三脚架的安装位置、周边避让空间如果没提前核算，测试时很容易出现线缆干涉、支架遮挡拾音区域、测试人员操作动线被阻挡的问题，甚至会因为支撑结构的共振影响最终的声学采集数据。

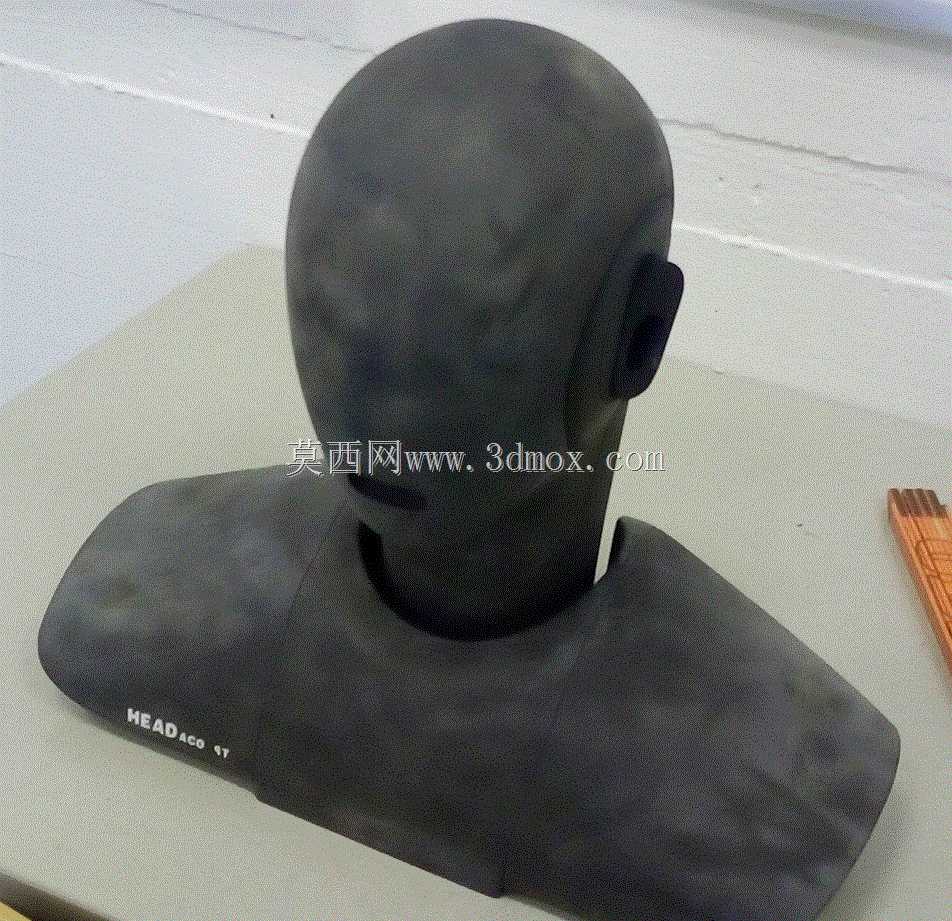

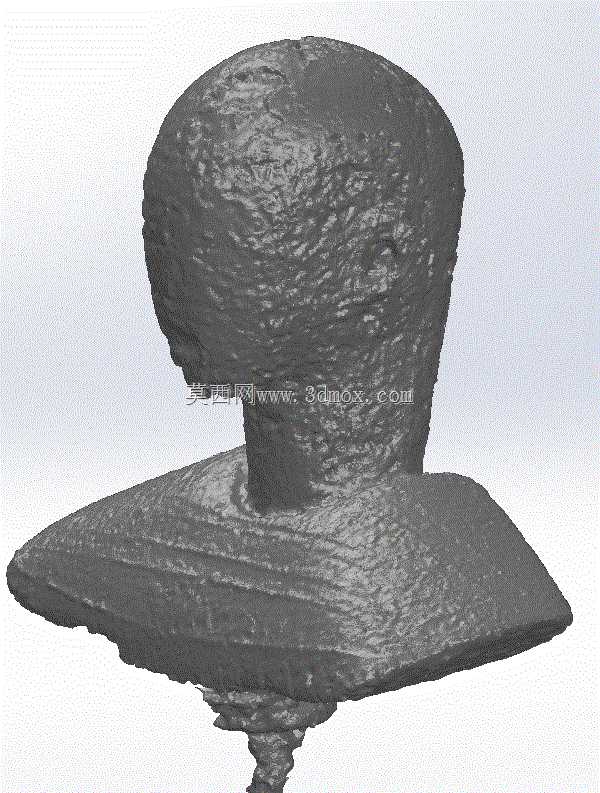

　　从结构本身来看，这套装置分为头部拾音单元和三脚架支撑单元两部分，头部单元的外形是模拟人体头肩的仿生轮廓，表面覆盖的标记点和细绳是扫描还原时的定位参考，实际量产设备的头部外壳是硬质声学阻尼材料，内部集成了仿真耳道、拾音麦克风等核心元件，还原时保留了头部的外轮廓曲面、头肩衔接的过渡弧度，这些曲面的曲率直接关系到测试时的声波绕射效果，建模时没有随意简化曲面过渡，避免后续做声学仿真时出现边界条件偏差。头部下方和三脚架连接的位置是整个结构的受力核心，还原时保留了连接座的凸台结构、安装孔位的相对位置，实际安装时这个位置需要匹配快装板或者固定法兰，孔位的同轴度、连接面的平面度如果偏差过大，会导致头部安装后出现倾斜，直接影响拾音的指向性精度。

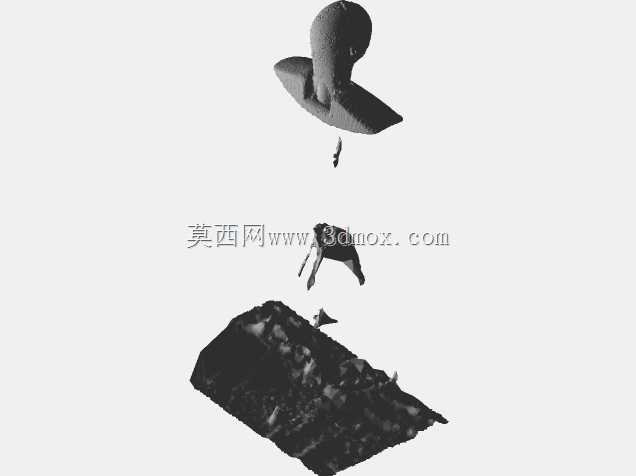

　　三脚架部分的还原因为原始扫描数据的限制，支架腿的光滑曲面细节有一定缺失，但保留了三脚架顶部的安装平台轮廓、支架腿的展开角度、支撑脚的最低落地边界，这些参数足够支撑实验室布局时的空间核算：比如做消声室测试工位设计时，可以直接导入模型核算头部拾音点距离地面的高度、距离周边吸声尖劈的安全距离，避免测试时设备和周边工装发生碰撞；如果需要给这套设备设计定制的移动推车、固定安装支架，也可以直接提取连接座的尺寸做配合设计，不用再反复到现场测量实物尺寸。

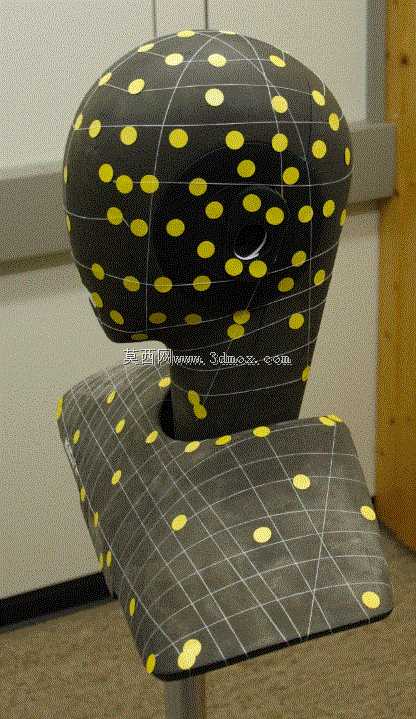

　　建模时特意保留了头部表面标记点的分布位置，这些点不仅是扫描时的定位参考，实际测试中也常被用作传感器校准的定位基准，做配套工装时可以参考这些点的位置，预留校准传感器的安装空间。另外需要注意的是，这套结构的重心集中在头部单元，三脚架展开后的支撑半径直接决定了设备的抗倾覆稳定性，还原的模型里保留了支架腿的最大展开边界，设计周边防护结构时不能侵入这个边界范围，否则容易碰倒设备造成精密拾音元件的损坏。

　　很多工程师在搭建声学实验台时，习惯只关注声学测试设备的电声参数，忽略机械结构的安装匹配，最后出现安装干涉、支撑不稳的问题，这套还原的结构模型刚好填补了这个环节的参考空白，不管是做实验台的整体布局仿真、还是做配套安装工装的结构设计，都能直接提取对应的尺寸边界做设计依据，减少现场反复测绘、试装调整的工作量。
