光固化树脂打印机切片校准测试工装

　　在桌面级光固化树脂打印的实际生产场景中，很多从业者都会遇到切片参数与实际成型尺寸存在偏差的问题，尤其是更换树脂批次、调整曝光时长、更换离型膜之后，设备的成型精度会出现不同程度的偏移，直接导致打印件装配公差超标、特征尺寸失真，严重时甚至会造成整批零件报废。这套校准测试件就是针对这类现场调试痛点设计的，不需要复杂的测量流程，打印完成后通过常规的卡尺测量就能快速判断当前切片参数的匹配度，快速把设备的成型精度调整到合理区间。

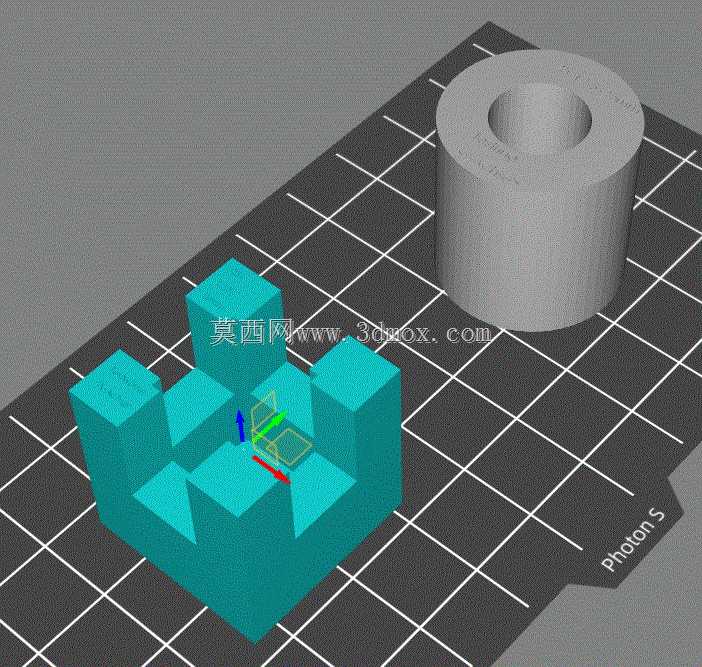

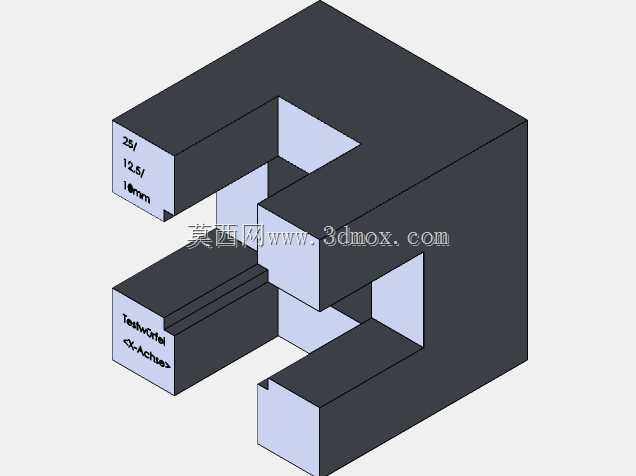

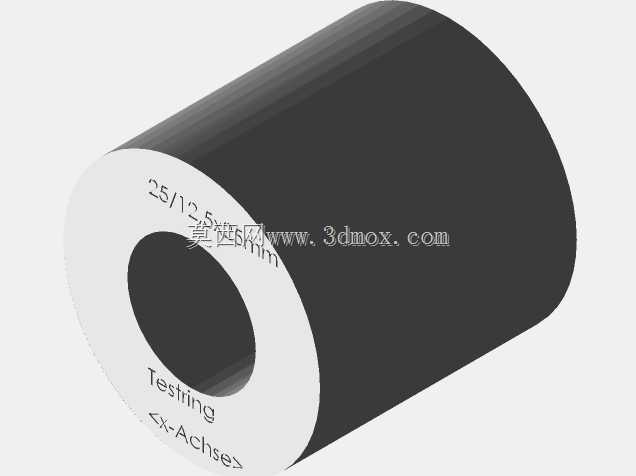

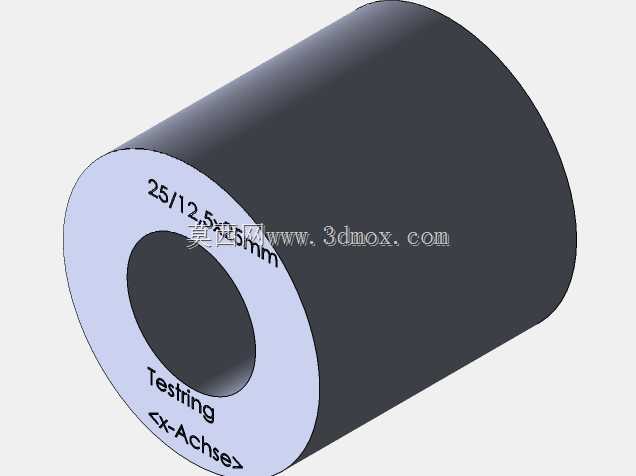

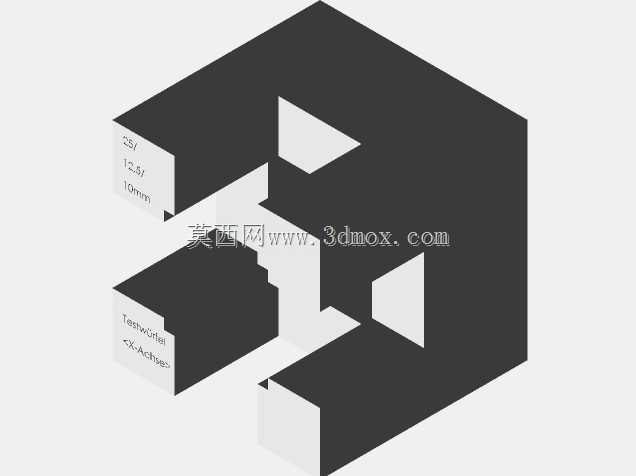

　　整套测试件包含两个独立的特征结构，分别对应不同维度的精度校验需求。其中带中心通孔的圆柱环结构，主要用于验证环形特征、内孔尺寸以及Z轴方向的层厚一致性，这类特征在打印密封圈、轴套类零件时是核心尺寸基准，很多时候切片软件里的补偿参数设置不当，会出现内孔收缩、外圆扩径的问题，通过这个环件的实测值和设计值的差值，就能直接算出当前树脂材料对应的XY轴尺寸补偿系数，不用反复打印多组零件试错。另一个带中心方孔的立方体组合结构，除了验证方形特征、直角边成型效果之外，顶部预留的X轴标识可以快速确认打印平台的坐标方向，避免切片时模型方向放反导致的成型失败，立方体上的缺口结构专门用于验证悬垂特征、边角成型的锐利度，很多参数设置不当的情况下，直角位置会出现圆角变形、缺口堵孔的问题，通过观察这个位置的成型质量，就能判断曝光时长、抬升速度这类参数是否匹配当前的树脂材料。

　　从设计边界来看，两个测试件的整体长宽尺寸均控制在25mm×25mm，不会占用过多的打印平台空间，单次打印的树脂消耗量极低，哪怕是入门级的小尺寸光固化打印机，也能在平台边角位置放下整套测试件，不需要单独占用整版打印空间，日常换料、调机的时候可以随生产零件一起打印，不会额外增加太多的打印时长。其中立方体结构的方孔设计尺寸为12.5mm，缺口宽度为10mm，圆柱环的内孔设计尺寸为12.5mm，这些尺寸都是日常打印结构件时最常用的特征尺寸区间，测量时不需要换算，直接用普通的数显卡尺就能快速读数，不需要借助专门的测量治具，车间现场就能完成参数校验。

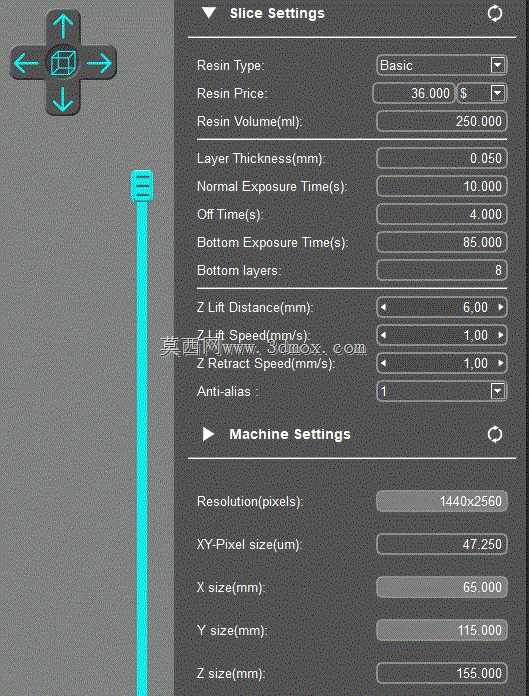

　　在实际调试过程中，很多新手容易忽略切片参数和材料的匹配性，直接套用设备预设的通用参数，导致不同颜色、不同批次的树脂打印出来的零件尺寸偏差波动很大，尤其是灰色刚性树脂这类常用的工程类树脂，不同厂家的收缩率差异能达到2%以上，如果不做校准直接打印装配类零件，很容易出现装不上、间隙过大的问题。这套测试件的设计逻辑就是把最容易出现偏差的几个核心特征整合到一起，打印完成后分别测量外轮廓尺寸、内孔尺寸、缺口宽度、圆柱壁厚这几个数值，和设计值做对比，就能快速算出对应的收缩补偿值，直接填入切片软件的尺寸补偿选项里，一次校准就能保证后续整批零件的尺寸稳定性。另外测试件的高度也做了控制，整体打印层数不多，哪怕是用0.05mm的层高打印，也能在半小时内完成打印，调试效率远高于打印大尺寸测试件，不会耽误正常的生产进度。

　　从结构设计的细节来看，两个测试件都做了底面平底处理，不需要额外添加支撑就能直接贴平台打印，避免了支撑拆除带来的尺寸测量误差，打印完成后只需要把底面的固化残渣刮掉就能直接测量，不需要做额外的后处理打磨。立方体上的坐标轴标识采用凸刻设计，打印完成后标识清晰不会脱落，哪怕是多次使用也不会出现标识磨损看不清的问题，日常放在工具柜里作为调机标准件反复使用也不会损坏。圆柱环的壁厚做了均匀化处理，整个环的壁厚一致，不会因为壁厚差异导致固化收缩不均匀，测量出来的数值更具参考性，不会因为结构本身的应力变形影响校准结果。
